配电箱及设备送电调试安全技术交底
配电系统安全技术交底模板
一、交底目的为确保施工现场配电系统的安全稳定运行，预防电气事故的发生，提高全体施工人员的安全意识，特进行本次配电系统安全技术交底。
二、交底对象所有参与施工现场配电系统安装、运行、维护及管理的施工人员、管理人员。
三、交底内容1. 配电系统基本要求- 施工现场配电系统应采用三级配电、二级漏电保护系统。
- 用电设备必须有各自专用的开关箱。
- 漏电保护器参数应匹配并灵敏可靠。
- 总配电箱与开关箱应安装漏电保护器。
- 分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求。
2. 配电室设置要求- 配电室应靠近电源，并设置在灰尘少、潮气少、无腐蚀介质及道路畅通的地方。
- 配电室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
- 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m。
- 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
- 配电室的照明分别设置正常照明和事故照明；配电室的门向外开，并配锁。
3. 配电箱、开关箱设置要求- 总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱。
- 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域。
- 分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4. 漏电保护器参数要求- 漏电保护器的额定电流应符合用电设备的实际需求。
- 漏电保护器应定期检查、试验，确保其灵敏可靠。
5. 配电系统运行维护要求- 定期检查配电系统，发现问题及时处理。
- 定期检查漏电保护器，确保其正常工作。
- 配电系统运行过程中，严禁私拉乱接电线。
- 严禁在配电室附近堆放易燃易爆物品。
四、注意事项1. 施工人员必须熟悉本交底内容，并严格遵守各项安全操作规程。
2. 施工现场配电系统运行过程中，发现异常情况应立即停机检查，排除故障后方可继续运行。
3. 施工人员应定期接受配电系统安全教育培训，提高安全意识。
配电箱移动安全技术交底模板
一、交底目的为确保配电箱在移动过程中的安全，避免发生安全事故，特进行本次安全技术交底。
二、交底对象所有参与配电箱移动的施工人员、管理人员及相关部门人员。
三、交底内容1. 安全意识教育（1）加强施工人员的安全意识，提高对配电箱移动安全风险的认识。
（2）明确配电箱移动过程中可能存在的安全隐患，确保施工人员掌握安全操作规程。
2. 施工准备（1）对配电箱进行全面的检查，确保其完好无损，具备移动条件。
（2）准备必要的移动工具和设备，如吊车、叉车、平板车等。
（3）确认移动路线，确保路线畅通无阻，避开危险区域。
3. 移动前的安全措施（1）切断配电箱的电源，确保配电箱内无带电体。
（2）在配电箱周围设置警示标志，提醒过往人员注意安全。
（3）对参与移动人员进行安全培训，确保其掌握安全操作技能。
4. 移动过程中的安全操作（1）严格按照操作规程进行配电箱的移动，严禁违规操作。
（2）使用吊车、叉车等设备时，必须确保设备完好，操作人员具备相关资质。
（3）移动过程中，加强现场管理，确保人员、设备安全。
（4）在移动过程中，注意保持配电箱的稳定，防止发生倾斜、坠落等事故。
5. 移动后的安全措施（1）移动完成后，对配电箱进行检查，确保其恢复正常运行状态。
（2）恢复配电箱的电源，确保用电设备正常运行。
（3）清理现场，消除安全隐患。
6. 应急处理（1）在移动过程中，如发现异常情况，应立即停止操作，并采取相应的应急措施。
（2）遇到紧急情况，立即启动应急预案，确保人员、设备安全。
四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保配电箱移动安全。
3. 施工单位应加强对施工人员的安全管理，定期进行安全检查，确保施工安全。
五、总结本次配电箱移动安全技术交底旨在提高施工人员的安全意识，确保配电箱移动过程中的安全。
请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。
低压配电箱维修安全技术交底
低压配电箱维修安全技术交底一、工作前准备1. 确保所有维修人员均已经过专业培训并取得相应的操作资格。
2. 对维修人员进行安全教育，确保其了解相关安全知识。
3. 对低压配电箱进行停电操作，并挂上“维修中，禁止合闸”警示牌。
4. 准备必要的工具和器材，如扳手、螺丝刀、绝缘棒等。
二、维修过程中的安全措施1. 维修过程中必须戴好安全帽、穿好绝缘鞋，确保个人安全。
2. 必须两人一组进行维修，一人操作，一人监护。
3. 在操作低压配电箱时，应先检查设备是否有异常，如有异常应立即停止操作。
4. 在操作过程中，应确保手部不接触到带电部分，使用绝缘棒进行操作。
5. 在更换部件时，应确保新部件符合国家标准，且具有良好的绝缘性能。
6. 在维修过程中，若需进行焊接作业，应采取防火措施，确保周围没有易燃物品。
三、工作结束后的验收1. 维修完成后，应重新检查低压配电箱的运行情况，确保设备正常运行。
2. 清理工作现场，确保没有遗留工具和垃圾。
3. 撤除警示牌，允许设备恢复正常使用。
4. 对维修过程进行记录，以备日后查看。
四、异常情况的处理1. 若在维修过程中发生电击、火灾等事故，应立即启动应急预案，进行紧急处理。
2. 及时报告事故情况，并按照公司规定进行调查和处理。
五、定期检查和维护1. 低压配电箱应定期进行安全检查和维护，确保设备的正常运行。
2. 对检查发现的问题进行记录，并及时进行维修。
以上内容仅供参考，具体操作请根据实际情况进行调整。
在操作过程中，务必确保人员安全，防止设备损坏。
配电箱接线及送电安全技术交底
配电箱接线及送电安全技术交底 1 / 1技 术 交 底 记 录工程名称XXXX 酒店机电安装工程 交底日期 XXXX 年 XX 月 XX 日 施工单位XXXX 有限企业分项工程名称电气工程 交底概要 配电箱接线及送电安全技术交底交底班组 XX 班组交 底 内 容1、配电箱电缆接线须由专业电工施工，并经安全三级教育、考试合格后方能上岗。
接线人员进入现场作业，须恪守项目部安全管理要求。
2、电缆接线次序须按照：负载端—三级配电箱—二级配电箱—配电房。
因配电房低压柜均已送电，禁止先接配电房这端电缆。
3、配电室内接线，应先配电柜所有抽屉开关拉出来，并将开关打到断开状态，拔掉熔断器；开关柜前门挂上“禁止合闸”警告牌；接线前要检测开关接线端子能否带电，禁止带电接线。
4、电缆接线前须用万用表检测电缆中间能否断开，确认电缆敷设能否正确。
5、电缆接线前须做绝缘检测：用 500V 摇表检测电缆绝缘电阻应在 10M Ω以上，电缆摇测完成后，应将芯线分别对地放电。
6、电缆出入配电箱要留有曲折弧度，主输入电缆留有米余量，出线电缆留有米余量。
7、电缆剥线：用电缆刀或电工刀剥皮时，不宜使劲过大，须防备芯线伤损。
最好是将电缆绝缘外皮不完整切透，而后剥下电缆外皮和里皮。
8、铜鼻子压接：采纳国标镀锡铜鼻子，将电缆铜芯插入接线鼻子内，露出 5mm 。
50 平及以下电缆用压线钳压接铜鼻子两道， 50 平以上电缆须压接三道。
铜鼻子与电缆芯线截面一定配套， 压接时模具规格与芯线规格一致，禁止剪掉部分电缆芯线，电缆芯线与铜鼻子一定压接紧固。
9、电缆连结，需保证裸露相线之间空隙 20mm 以上，不然要做绝缘隔绝办理。
10、加热电缆头热缩管时，用热风枪或喷枪平均加热，应注意保护好仪器仪表、开关设施，备好灭火器，做好防火举措。
11、配电箱送电前检查： 1）应将所有开关断开； 2）清理洁净配电箱内开关元器件； 3）箱内应无金属碎屑、螺栓、线优等异物； 4）比较系统图检查每个回路接线能否正确，挨次检查连结螺栓能否拧紧。
配电室安全技术交底
配电室安全技术交底交底内容：一、用电管理：配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。
停送电必须由专人负责。
配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”使用。
使用临时用电的步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。
⑵进行负荷计算，选择导线截面和电器的类型、规格。
二、电工：⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
⒉电工应掌握用电安全基本知识和所有设备性能。
⒊上岗前按规定穿戴好个人防护用品。
⒋停用设备应拉闸断电，锁好开关箱。
⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。
⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
⒎按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
⒏应懂得触电急救常识和电器灭火常识。
三、安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。
⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。
架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。
⑵机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv 以下为7m。
⒊外电防护：⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
⑵带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm⑶带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。
⑷在架设防护设施时，应有电气技术人员或专职安全员监护。
⑸无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。

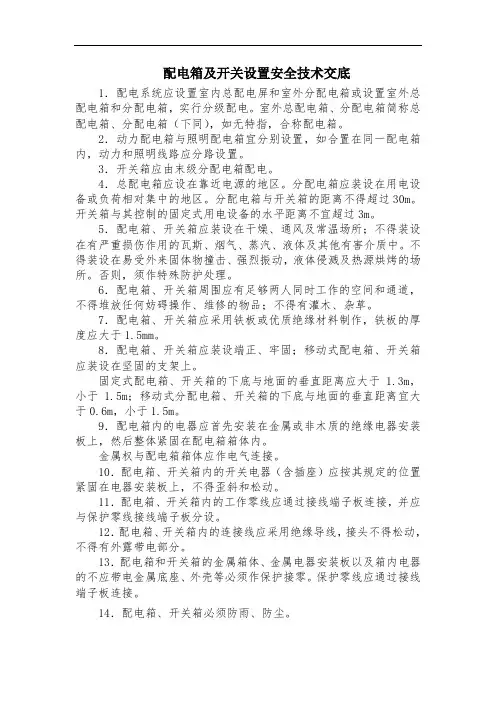

配电箱及开关设置安全技术交底(三级交底)
配电箱及开关设置安全技术交底1．配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。
室外总配电箱、分配电箱简称总配电箱、分配电箱（下同），如无特指，合称配电箱。
2．动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。
3．开关箱应由末级分配电箱配电。
4．总配电箱应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5．配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。
不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。
否则，须作特殊防护处理。
6．配电箱、开关箱周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。
7．配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
8．配电箱、开关箱应装设端正、牢固；移动式配电箱、开关箱应装设在坚固的支架上。
固定式配电箱、开关箱的下底与地面的垂直距离应大于 1.3m，小于 1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
9．配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。
金属权与配电箱箱体应作电气连接。
10．配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动。
11．配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
12．配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。
13．配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。
保护零线应通过接线端子板连接。
14．配电箱、开关箱必须防雨、防尘。
低压配电箱安全技术交底模板
一、交底目的为确保低压配电箱的安全稳定运行，预防电气事故的发生，提高操作人员的安全意识和操作技能，特进行低压配电箱安全技术交底。
二、交底内容1. 低压配电箱概述低压配电箱是电力系统中最低一级控制和保护设施，主要用于分配、控制、保护电能。
它将电能从高压配电系统分配到各个用电设备，确保电力供应的稳定性和安全性。
2. 低压配电箱的安全要求（1）电气元件选用：所选用电器元件的工作电压、电流、频率、等级必须符合其工作要求，安装布线要整齐，连接要可靠。
（2）保护电器设置：配电箱内的每路分支线或保护需要选择性的地方，一般均应设保护电器。
当选用熔断器或自动开关作保护电器时，熔断器的熔体额定电流或自动开关过电流脱扣的速定电流，应尽量接近但不小于被保护线路的负荷计算电流。
（3）短路保护：选用熔断器保护配电线路时，熔断应装设在不接地（零）各相各极上。
熔断器作短路保护时，熔体或导体的截面选择应符合规定。
（4）自动开关保护：当选用自动开关保护配电线路时，其过流脱扣器应装设在不接地的各相各极上。
自动开关作短路保护时，整定电流应符合规定。
3. 低压配电箱的安装要求（1）安装位置：低压配电箱应安装在干燥、通风、无腐蚀性气体、无易燃易爆物质的场所。
（2）安装高度：低压配电箱的安装高度应符合《电气装置安装工程施工及验收规范》的要求。
（3）接地要求：低压配电箱应可靠接地，接地电阻应符合规定。
4. 低压配电箱的维护与检修（1）定期检查：定期检查低压配电箱的电气元件、线路、接地等情况，发现问题及时处理。
（2）更换元件：发现损坏的电气元件应及时更换，确保配电箱的正常运行。
（3）清洁保养：定期清洁配电箱，保持内部清洁，防止灰尘、油污等影响设备正常运行。
三、交底要求1. 操作人员应熟悉本交底内容，确保掌握低压配电箱的安全操作技能。
2. 操作人员应严格遵守安全操作规程，确保人身和设备安全。
3. 操作人员应定期参加安全培训，提高安全意识和操作技能。
配电箱、开关箱设置安全技术交底
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱及设备送电调试安全技术交底
一、前言
配电箱及设备送电调试是电力系统建设中必不可少的环节，对于保障电力运行安全具有非常重要的作用。
然而，这项工作直接涉及设备调试及电力运行安全，因此需要有一定的技术水平和安全意识。
本文将从配电箱及设备送电调试的流程、安全措施和注意事项等方面进行交底，以确保安全生产。
二、流程
配电箱及设备送电调试一般包括以下几个环节：
1.现场勘测：根据规划图，对现场条件及电力设备进
行测量和认识，确定调试方案。
2.备料：根据调试方案，准备调试所需的设备、工具
和材料等。
3.连接和布线：根据设备间的顺序和连接方式，进行
连接和布线，并进行接地。
4.调试：按照调试方案，进行配电箱及设备的调试，
保证设备正常运行。
5.安全检查和交货：在调试结束后，进行安全检查，
确认设备符合标准要求，进行出库和交货。
三、安全措施
为了确保配电箱及设备送电调试的安全，必须采取以下安
全措施：
1. 现场安全防护
1.使用安全帽、防护鞋、手套等防护装备。
2.确保现场通风良好，避免积聚有害气体。
3.确保现场设备和周围环境的绝缘、接地符合要求。
4.在现场设置相应的安全警示标志，如高压警告、禁
止靠近等。
2. 设备外观检查
在进行配电箱及设备送电调试前，需要对设备外观进行检查，以确保设备完好无损，如：
1.检查设备外部有无变形或损坏。
2.检查设备接线是否牢固，线头是否焊接良好。
3. 停电操作
在进行设备调试时一定要切断电源，进行停电操作，以避免触电等安全问题。
1.停电前应检查每一个位置电源及所有支路电源是否
已经关闭。
2.当进行更换电线和配电箱时，应该保证所有线路和
设备的上一端（电源端）已经停止供电。
3.停电时应查看现场连接情况，明确电线路位置，停
电方可进行。
4. 工具使用
1.全套工具应保证齐全，严禁使用损坏或未检查的手
工具。
2.工具绝缘或使用带绝缘套的手工具。
3.使用万用表或手持式测试电表时，保证测试前设备
处于停电状态。
5. 操作规范
1.在设备调试时，必须按照设备的要求进行，谨慎操
作，不得操作过程中受到影响，避免产生其他安全事故。
2.设备调试过程中，必须认真阅读标示、说明书和维
护手册，确保按照工作要求和流程进行操作。
3.在调试过程中，要注意观察设备运行状态和指示灯
情况，及时发现设备的异常情况。
四、注意事项
在进行配电箱及设备送电调试期间，还需注意以下事项：
1.确保配电箱及设备送电调试期间和现场环境安全预
案齐全。
2.应通知现场相关人员，避免调试过程中他人误操作，
造成不必要的安全事故。
3.在紧急情况下，保持冷静，及时切断电源，并报告
现场领导和相关人员。
五、总结
本文从配电箱及设备送电调试流程、安全措施和注意事项
等方面进行了交底。
在进行工作时，要时刻检查设备和工具是否符合要求，确保工作安全。
同时，还要充分了解设备工作原理，正确掌握配电箱及设备送电调试流程，严格按照操作规范进行，提高调试过程的安全性和可靠性。
