电力电子计算机仿真题目：晶闸管单相桥式整流可控整流电路的设计与仿真******学号：********专业班级：控制工程基地（1）班指导老师：***学院：电气工程与信息工程学院摘要本次课程设计只要是对单相全控桥式晶闸管整流电路的研究。
首先对几种典型的整流电路的介绍，从而对比出桥式全控整流的优点，然后对单相全控桥式晶闸管整流电路的整体设计，包括主电路，触发电路，保护电路。
主电路中包括电路参数的计算，器件的选型；触发电路中包括器件选择，参数设计；保护电路包括过电压保护，过电流保护。
之后就对整体电路进行Matlab仿真，最后对仿真结果进行分析与总结。
关键词：单相全控桥；晶闸管；整流目录第一章绪论 (1)1.1 电力电子技术的发展 (1)1.2 电力电子技术的应用 (1)1.3 电力电子技术课程中的整流电路 (2)第二章设计要求 (3)第三章系统方案的选择 (4)第四章单项全控整流电路的工作原理 (6)4.1 系统总设计框图 (6)4.2 系统主体电路原理及说明 (6)4.3 系统的元器件选择 (7)4.4 整流电路的参数计算 (10)第五章系统MATLAB仿真 (12)5.1 MATLAB软件介绍 (12)5.2 参数设置 (13)5.3单相桥式电阻性负载全控整流电路 (14)5.3.1仿真结果图 (16)5.3.2仿真分析 (18)5.4单相桥式阻感性负载全控整流电路 (19)5.4.1仿真结果图 (19)5.4.2仿真分析 (23)5.5单相桥式反电势全控整流电路 (24)5.5.1仿真结果图 (24)5.5.2仿真分析 (27)5.6单相桥式全控整流电路（阻感性负载加续流二极管） (28)5.6.1仿真结果图 (28)5.6.2 仿真分析 (32)第六章设计总结 (33)参考文献 (34)第1章绪论1.1 电力电子技术的发展晶闸管出现前的时期可称为电力电子技术的史前期或黎明时期。
晶闸管由于其优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组。
并且，其应用范围也迅速扩大。
电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的。
晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。
对晶闸管电路的控制方式主要是相位控制式，简称相控方式。
晶闸管的关断通常依靠电网电压等外部条件来实现。
这就使得晶闸管的应用受到了很大的局限。
70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。
全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。
在80年代后期，以绝缘栅极双极型晶体管（IGBT）为表的复合型器件异军突起。
它是MOSFET和BJT的复合，综合了两者的优点。
与此相对，MOS控制晶闸管（MCT）和集成门极换流晶闸管（IGCT）复合了MOSFET和GTO。
1.2 电力电子技术的应用电力电子技术是一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，在电气自动化专业中已成为一门专业基础性强且与生产紧密联系的不可缺少的专业基础课。
本课程体现了弱电对强电的控制，又具有很强的实践性。
能够理论联系实际，在培养自动化专业人才中占有重要地位。
它包括了晶闸管的结构和分类、晶闸管的过电压和过电流保护方法、可控整流电路、晶闸管有源逆变电路、晶闸管无源逆变电路、PWM控制技术、交流调压、直流斩波以及变频电路的工作原理。
在电力电子技术中，可控整流电路是非常重要的内容，整流电路是将交流电变为直流电的电路，其应用非常广泛。
工业中大量应用的各种直流电动机的调速均采用电力电子装置；电气化铁道（电气机车、磁悬浮列车等）、电动汽车、飞机、船舶、电梯等交通运输工具中也广泛采用整流电力电子技术；各种电子装置如通信设备中的程控交换机所用的直流电源、大型计算机所需的工作电源、微型计算机内部的电源都可以利用整流电路构成的直流电源供电，可以说有电源的地方就有电力电子技术的设备。
1.3 电力电子技术课程中的整流电路整流电路按组成的器件不同，可分为不可控、半控与全控三种，利用晶闸管半导体器件构成的主要有半控和全控整流电路；按电路接线方式可分为桥式和零式整流电路；按交流输入相数又可分为单相、多相（主要是三相）整流电路。
正是因为整流电路有着如此广泛的应用，因此整流电路的研究无论在是从经济角度，还是从科学研究角度上来讲都是很有价值的。
本设计正是结合了Matlab仿真软件对单相半控桥式晶闸管整流电路进行分析。
第二章设计要求计算机仿真具有效率高，精度高，可控性高和成本低等特点，已经广泛应用与电力电子电路的分析和设计中。
计算机仿真不仅可以取代系统的许多繁琐的人工分析，减轻劳动强度，提高分析和设计能力，避免因为解释法在近似处理中带来的较大误差，还可以与实物调制和调试相互补充，最大限度地降低设计成本，缩短系统研制周期。
可以说，电路的计算机仿真技术大大加速了电路的设计和试验过程。
通过本次仿真，学生可以初步认识电力电子计算机仿真的优势，并掌握电力电子计算机仿真的基本方法。
1，晶闸管单相全控桥式整流电路，参数要求：电网频率 f=50Hz电网额定电压 U1=380V电网电压波动正负10%阻感性负载电压 0——190V可调。
2设计内容（1）制定设计方案（2）主电路设计及主电路元件选择（3）驱动电路和保护电路设计及参数计算，器件选择（4）绘制电路原理图（5）总体电路原理图及其说明书3仿真任务要求（1）熟悉matlab、simulink、power system中的仿真模块用法及功能（2）根据设计电路搭建仿真模型（3）设置参数并进行仿真（4）给出不同触发角时对应的Ud Id i2 和Ivt1 的波形4 设计总体要求（1）熟悉整理和触发电路的基本原理，能够运用所学的理论知识分析设计任务（2）掌握基本电路的数据分析，处理；描绘波形并加以判断（3）能正确设计电路，画出线路图，分析电路原理（4）广泛收集相关技术资料第三章系统方案的选择整流电路对比我们知道，单相整流电路形式是各种各样的，可分为单相桥式相控整流电路和单相桥式半控整流电路，整流的结构也是比较多的。
因此在做设计之前我们主要考虑了以下几种方案：方案一：单相桥式半控整流电路电路简图如图3-1：图3-1 单相桥式半控整流电路对每个导电回路进行控制，相对于全控桥而言少了一个控制器件，用二极管代替，有利于降低损耗！如果不加续流二极管，当α突然增大至180°或出发脉冲丢失时，由于电感储能不经变压器二次绕组释放，只是消耗在负载电阻上，会发生一个晶闸管导通而两个二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud为正弦，另外半周期为ud为零，其平均值保持稳定，相当于单相半波不可控整流电路时的波形，即为失控。
所以必须加续流二极管，以免发生失控现象。
方案二：单相桥式全控整流电路电路简图如图3-2：图3-2 单相桥式全控整流电路此电路对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。
变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。
方案三：单相半波可控整流电路：电路简图如图3-3：图 3-3 单相半波可控整流电路此电路只需要一个可控器件，电路比较简单，VT的a 移相范围为180 。
但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯直流磁化。
为使变压器铁心不饱和，需增大铁心截面积，增大了设备的容量。
实际上很少应用此种电路。
方案四：单相全波可控整流电路：电路简图如图3-4：图 3-4 单相全波可控整流电路此电路变压器是带中心抽头的，结构比较复杂，只要用2个可控器件，单相全波只用2个晶闸管，比单相全控桥少2个，因此少了一个管压降，相应地，门极驱动电路也少2个，但是晶闸管承受的最大电压是单相全控桥的2倍。
不存在直流磁化的问题，适用于输出低压的场合作电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。
而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
相同的负载下流过晶闸管的平单相全控式整流电路其输出平均电压是半波整流电路2倍，在均电流减小一半；且功率因数提高了一半。
综上所述，针对他们的优缺点，我们采用方案二，即单相桥式全控整流电路。
第四章 单项全控整流电路的工作原理4.1系统总设计框图系统原理方框图如4.1所示：图4.1系统原理方框图4.2系统主体电路原理及说明 T i 2iLRu dVTVT VT VTu u(a)图4.2阻感性负载电路（a ）工作波形（b ）假设，工作于稳定状态，负载电流连续，近似为一平直的直线。
单相电源输出 驱动电路 负载电路 保护电路R L >>ω整流电路(1) 工作原理在电源电压2u 正半周期间，VT1、VT2承受正向电压，若在αω=t 时触发，VT1、VT2导通，电流经VT1、负载、VT2和T 二次侧形成回路，但由于大电感的存在，2u 过零变负时，电感上的感应电动势使VT1、VT2继续导通，直到VT3、VT4被触发导通时，VT1、VT2承受反相电压而截止。
输出电压的波形出现了负值部分。
在电源电压2u 负半周期间，晶闸管VT3、VT4承受正向电压，在απω+=t 时触发，VT3、VT4导通，VT1、VT2受反相电压截止，负载电流从VT1、VT2中换流至VT3、VT4中在πω2=t 时，电压2u 过零，VT3、VT4因电感中的感应电动势一直导通，直到下个周期VT1、VT2导通时，VT3、VT4因加反向电压才截止。
值得注意的是，只有当2πα≤时，负载电流d i 才连续，当2πα>时，负载电流不连续，而且输出电压的平均值均接近零，因此这种电路控制角的移相范围是20π-。
4.3主电路元器件选择1）晶闸管的结构晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。
引出阳极A 、阴极K 和门极（或称栅极）G 三个联接端。
内部结构:四层三个结如图2.22）晶闸管的工作原理图晶闸管由四层半导体（P 1、N 1、P 2、N 2）组成，形成三个结J 1（P 1N 1）、J 2（N 1P 2）、J 3（P 2N 2），并分别从P 1、P 2、N 2引入A 、G 、K 三个电极，如图1.2(左)所示。
由于具有扩散工艺，具有三结四层结构的普通晶闸管可以等效成如图2.3（右）所示的两个晶闸管T 1（P 1-N 1-P 2）和（N 1-P 2-N 2）组成的等效电路。
电力电子仿真实验心得
电力电子仿真实验心得在学习电力电子技术这门课程的过程中，进行电力电子仿真实验是一个非常重要的环节。
通过这些实验，我不仅对理论知识有了更深入的理解，还提高了自己的实践能力和解决问题的思维方式。
电力电子技术是一门涉及电力变换、控制和应用的学科，其应用广泛，涵盖了从工业生产到日常生活的众多领域。
而仿真实验则为我们提供了一个在虚拟环境中模拟真实电路运行的机会，让我们能够在不实际搭建硬件电路的情况下，观察和分析电路的各种特性。
在进行仿真实验之前，我们首先需要熟悉相关的仿真软件。
我所使用的是 MATLAB/Simulink 软件，它具有强大的功能和丰富的模块库，为我们的实验提供了便利。
在刚开始接触这个软件时，面对复杂的界面和众多的功能按钮，我感到有些迷茫和无从下手。
但是，通过仔细阅读软件的帮助文档和观看相关的教学视频，我逐渐掌握了基本的操作方法，能够顺利地搭建简单的电路模型。
在进行第一个仿真实验——单相桥式可控整流电路时，我按照教材上的电路原理图，在 Simulink 中选择相应的模块，连接成电路。
设置好电路参数和控制信号后，我怀着期待的心情点击了运行按钮。
然而，结果却并不如我所愿，输出的电压波形与理论值相差甚远。
我开始仔细检查电路的连接是否正确，参数设置是否合理。
经过一番排查，我发现是由于我在设置触发角时出现了错误。
修改之后，再次运行，终于得到了理想的结果。
通过这个过程，我深刻地体会到了细节的重要性，任何一个小的错误都可能导致实验结果的偏差。
在后续的实验中，我又陆续完成了三相桥式可控整流电路、逆变电路、直流斩波电路等。
每一个实验都有其独特的特点和难点，让我在不断的挑战中成长。
在三相桥式可控整流电路的实验中，由于电路的复杂性增加，需要考虑的因素也更多。
例如，三相电源的相位关系、触发脉冲的时序等。
在搭建电路的过程中，我需要更加仔细地规划模块的布局，以保证电路的清晰和易读。
同时，对于参数的设置也需要更加精确，否则很容易出现过流、过压等问题。
电力电子电路分析与仿真实验报告
电力电子电路分析与仿真实验报告实验目的：1.理解电力电子电路的基本工作原理；2.熟悉电力电子电路的常用元件，如二极管、晶闸管等；3.学习使用仿真软件进行电力电子电路的模拟分析。
实验仪器与软件：1.电力电子实验箱；2.PC机；3. Multisim仿真软件。
实验步骤：1.搭建一个简单的单相半波整流电路，其中包括一个二极管、一个负载电阻和一个输入交流电源。
2. 打开Multisim仿真软件，选择电力电子电路仿真模块，并导入所搭建的电路图。
3.模拟设置输入交流电源的电压、频率等参数，并运行仿真。
4.观察仿真结果，记录输出直流电压、负载电流及负载电压的波形。
5.更改交流电源的电压、负载电阻的数值，并重新仿真，观察输出波形的变化。
6.搭建一个三相桥式整流电路，其中包括六个二极管和一个负载电阻。
7. 导入三相桥式整流电路图到Multisim仿真软件，并设置相关参数进行仿真。
8.观察输出直流电压、负载电流及负载电压的波形，并记录数据。
9.更改电源电压及负载电阻的数值，重新进行仿真分析。
实验结果与分析：在进行了以上实验步骤后，我们分别得到了单相半波整流电路和三相桥式整流电路的仿真结果。
通过观察输出波形和记录的数据，我们发现以下几个规律：1.在单相半波整流电路中，输出直流电压的平均值较输入交流电压的峰值小，且具有脉动。
负载电流和负载电压的波形与输入交流电压的波形相同，只是幅值减小。
2.在三相桥式整流电路中，输出直流电压的平均值较输入交流电压的峰值小，且同样存在脉动。
负载电流的波形是一个六段的锯齿波，而负载电压的波形是一个脉冲波。
结论：通过本次实验，我们深入了解了电力电子电路的基本工作原理，并熟悉了常用的电力电子元件。
同时，通过使用Multisim仿真软件进行电路仿真分析，我们能够更直观地观察到电路各个参数的变化情况，提高了实验效率和准确性。
电力电子技术在电力系统仿真中的应用
电力电子技术在电力系统仿真中的应用电力电子技术是指利用电子器件来控制和调节电力，实现电能的转换和调整的技术领域。
随着电力系统的不断发展和技术的进步，电力电子技术在电力系统仿真中发挥着重要的作用。
本文将介绍电力电子技术在电力系统仿真中的应用，并分析其优势和未来发展趋势。
一、电力电子技术在电力系统仿真中的基本原理与应用1.静态电力电子器件在电力系统仿真中的应用静态电力电子器件包括整流器、逆变器、功率因数校正器等。
它们能够将电力系统中的交流电转换为直流电，或者将直流电转换为交流电，并且能够实现对电能的调整和控制。
在电力系统仿真中，静态电力电子器件可以模拟实际电力系统中的电力设备，如变压器、发电机、负载等，通过控制器的控制，实现对电力系统的仿真和模拟。
通过仿真和模拟可以评估电力系统的性能和稳定性，并对电力系统进行优化和改进。
2.动态电力电子器件在电力系统仿真中的应用动态电力电子器件主要包括电力电子变压器、电力电子断路器、电力电子容抗器等。
它们通过控制电压、电流和功率等参数，实现对电力系统的稳定性和可靠性的控制。
在电力系统仿真中，动态电力电子器件可以模拟和控制电力系统中的各种故障和异常情况，如短路、过电流、过电压等，通过仿真和模拟可以评估电力系统的运行状态，提前发现和排除潜在的故障隐患，保证电力系统的安全稳定运行。
二、电力电子技术在电力系统仿真中的优势1.提高仿真精度和准确性电力电子技术可以实现对电力系统的精确控制和调节，可以精确模拟和控制电力系统中各种故障和异常情况，提高了仿真的准确性和精度。
通过电力电子技术的应用，可以更真实、更准确地模拟和评估电力系统的运行状态。
2.降低成本和风险电力系统的建设和运行成本很高，并且存在许多潜在的风险和隐患。
通过电力电子技术的仿真和模拟，可以在实际系统建设之前，评估系统的性能和可靠性，降低建设和运行成本，并减少由于系统设计不合理或故障引起的风险和损失。
3.提高系统的稳定性和可靠性电力电子技术可以实现对电力系统的精确控制和调节，可以通过仿真和模拟，提前发现和排除潜在的故障隐患，保证电力系统的安全稳定运行。
电力电子仿真实验实训报告
一、实验目的本次电力电子仿真实验实训旨在通过MATLAB/Simulink软件，对电力电子电路进行仿真分析，加深对电力电子电路工作原理、性能特点以及设计方法的了解，提高实际工程应用能力。
二、实验环境1. 软件环境：MATLAB R2020b、Simulink R2020b2. 硬件环境：计算机三、实验内容本次实验主要涉及以下内容：1. 单相桥式整流电路仿真2. 三相桥式整流电路仿真3. 逆变器电路仿真4. 直流斩波电路仿真四、实验步骤1. 单相桥式整流电路仿真（1）建立仿真模型：在Simulink中搭建单相桥式整流电路模型，包括二极管、电源、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
2. 三相桥式整流电路仿真（1）建立仿真模型：在Simulink中搭建三相桥式整流电路模型，包括二极管、电源、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
3. 逆变器电路仿真（1）建立仿真模型：在Simulink中搭建逆变器电路模型，包括电力电子器件、驱动电路、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率因数等参数。
4. 直流斩波电路仿真（1）建立仿真模型：在Simulink中搭建直流斩波电路模型，包括电力电子器件、驱动电路、负载等元件。
（2）设置仿真参数：设置电源电压、负载电阻等参数。
（3）运行仿真：启动仿真，观察仿真结果。
（4）分析仿真结果：分析仿真结果，包括输出电压、电流、功率等参数。
五、实验结果与分析1. 单相桥式整流电路仿真结果通过仿真实验，我们得到了单相桥式整流电路的输出电压、电流、功率等参数。
电力电子的常用仿真软件
目前常用的电力电子模拟电路仿真软件大体可以分为以下几 类，一类是利用包括有详细器件模型的通用电路仿真软件如 SPICE，SABER进行电力电子电路仿真；另一类是在现有的专 用仿真软件如电力系统仿真软件EMTP中加入以理想开关为模 型的电力电子器件模型，从而将仿真领域扩展到包括电力电子 装置的系统分析中。还有一类是对电子电路某些方面，如热学， 电磁兼容等，的特性进行分析的软件用于电力电子电路的设计 以提高产品的可靠性。
1998年OrCAD公司并购了MicroSim公司，经过重新集成的OrCAD/PSPICE软件的 环境如图1所示，主要包括作为前处理的OrCAD Capture组件，用于电路原理图设计， 仿真参数设置以及产生电网络连接表（Netlist）；仿真器OrCAD Pspice随后根据上述 网络连接表对电路进行仿真。一旦设计的原理图通过验证，就可以进入后续的Layout Plus程序进行印刷电路板版图的设计，或进入Express进行可编程逻辑元件（PLD）的 设计。现在该公司又被Cadence公司并购，所推出的9.2版即是该公司命名并进行了重 新组合。
ORCAD/PSPICE简介
1.3.1 历史和基本特点
OrCAD是美国OrCAD Systems 公司于上个世纪80年代推出的通用逻辑电路设计软 件包，它包括电路原理图设计组件ORCAD/SDT（Schematic Design Tool），逻辑电 路仿真组件ORCAD/VST（Verification and Simulation Tools），可编程逻辑电路设计 组件ORCAD/PLD（Programmable Logic Device），和印刷电路板版图设计组件 ORCAD/PCB（Printed Circuit Board）。设计人员可以首先借助SDT对电路原理图进 行设计，并经过后处理生成相应的电路连接网表文件；该文件随后作为VST的输入， 在用户设置的输入信号作用下，根据电路的结构拓扑关系和各单元的功能和延迟特性 ，进行仿真，通过分析电路中各节点的逻辑状态变化来确定所设计的电路是否满足预 定的要求；在电路设计完成后，即可直接调用PCB组件根据设计好的电路原理图进行 印制版图的设计，从而完成逻辑电路计算机辅助设计的全过程。

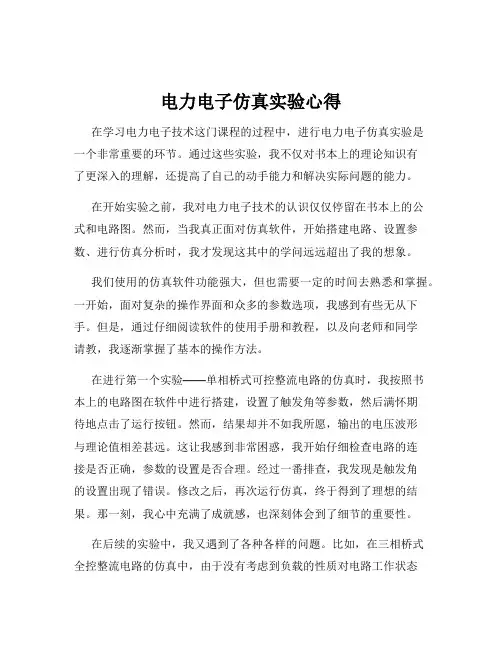

电力电子仿真实验心得
电力电子仿真实验心得在学习电力电子技术这门课程的过程中，进行电力电子仿真实验是一个非常重要的环节。
通过这些实验，我不仅对书本上的理论知识有了更深入的理解，还提高了自己的动手能力和解决实际问题的能力。
在开始实验之前，我对电力电子技术的认识仅仅停留在书本上的公式和电路图。
然而，当我真正面对仿真软件，开始搭建电路、设置参数、进行仿真分析时，我才发现这其中的学问远远超出了我的想象。
我们使用的仿真软件功能强大，但也需要一定的时间去熟悉和掌握。
一开始，面对复杂的操作界面和众多的参数选项，我感到有些无从下手。
但是，通过仔细阅读软件的使用手册和教程，以及向老师和同学请教，我逐渐掌握了基本的操作方法。
在进行第一个实验——单相桥式可控整流电路的仿真时，我按照书本上的电路图在软件中进行搭建，设置了触发角等参数，然后满怀期待地点击了运行按钮。
然而，结果却并不如我所愿，输出的电压波形与理论值相差甚远。
这让我感到非常困惑，我开始仔细检查电路的连接是否正确，参数的设置是否合理。
经过一番排查，我发现是触发角的设置出现了错误。
修改之后，再次运行仿真，终于得到了理想的结果。
那一刻，我心中充满了成就感，也深刻体会到了细节的重要性。
在后续的实验中，我又遇到了各种各样的问题。
比如，在三相桥式全控整流电路的仿真中，由于没有考虑到负载的性质对电路工作状态的影响，导致输出的电流波形出现了严重的畸变。
通过对负载性质的分析和重新设置参数，问题得到了解决。
还有在直流斩波电路的仿真中，由于对开关器件的导通和关断时间控制不当，使得输出电压的纹波系数过大。
通过调整开关频率和占空比，最终得到了满意的结果。
通过这些实验，我深刻认识到了理论与实际的差距。
在书本上，我们学到的是理想情况下的电路分析和计算方法，但在实际的仿真实验中，需要考虑到各种因素的影响，如器件的特性、线路的寄生参数、控制信号的精度等等。
只有将理论知识与实际情况相结合，才能真正掌握电力电子技术。
电力电子仿真实验报告
电力电子仿真实验报告电力电子仿真实验报告概述：电力电子是现代电力系统中的重要组成部分，其在电能转换、调节和控制方面发挥着关键作用。
为了更好地理解电力电子的工作原理和性能特点，本次实验通过电力电子仿真实验平台进行了一系列电路的仿真实验，以探索电力电子在电力系统中的应用。
实验一：单相半桥逆变器单相半桥逆变器是一种常见的电力电子设备，可以将直流电压转换为交流电压。
本实验中，通过仿真平台搭建了一个单相半桥逆变器电路，并进行了性能测试。
通过改变输入直流电压和负载电阻，观察逆变器的输出波形和效率变化。
实验结果表明，逆变器的输出波形呈现出交流正弦波，并且随着输入电压和负载电阻的变化，逆变器的效率也相应变化。
实验二：三相全桥整流器三相全桥整流器是一种常用的电力电子设备，可以将三相交流电转换为直流电。
本实验中，通过仿真平台搭建了一个三相全桥整流器电路，并进行了性能测试。
通过改变输入交流电压的幅值和频率，观察整流器的输出直流电压和纹波变化。
实验结果表明，整流器的输出直流电压稳定，纹波较小，且随着输入电压的增加，输出直流电压也相应增加。
实验三：PWM调制技术PWM调制技术是电力电子中常用的调节技术，通过改变脉冲宽度来实现对输出电压的调节。
本实验中，通过仿真平台搭建了一个PWM调制电路，并进行了性能测试。
通过改变调制信号的频率和占空比，观察PWM调制电路的输出波形和频谱变化。
实验结果表明，PWM调制电路能够产生稳定的输出波形，并且通过调节占空比可以实现对输出电压的精确调节。
实验四：电力电子应用案例电力电子在现代电力系统中有着广泛的应用，例如变频器、充电器、逆变器等。
本实验中，选择了一个典型的电力电子应用案例进行仿真实验。
通过搭建相应的电路和参数设置，观察电力电子设备在实际应用中的性能表现。
实验结果表明，电力电子设备能够实现电能的高效转换和精确控制，为现代电力系统的稳定运行提供了重要支持。
结论：通过电力电子仿真实验，我们深入了解了电力电子的工作原理和性能特点。
电力电子仿真实验报告心得
电力电子仿真实验报告心得引言电力电子作为一门重要的学科，对于现代电气工程领域具有重要的意义。
通过电力电子仿真实验，学生能够更加深入地理解电力电子的原理和应用，并且通过实验实践，提高自己的实际操作能力。
本次实验是基于电力电子的仿真实验，通过使用仿真软件进行实验操作和观察。
实验目的本次实验的目的是通过电力电子仿真实验，掌握电力电子器件的工作原理和特性，培养实际操作能力，理论与实践相结合，为今后的工作做好准备。
实验内容本次实验主要内容为使用仿真软件进行电力电子器件的特性曲线绘制和分析。
通过对不同类型电力电子器件的特性曲线的绘制和分析，了解其工作原理、特点和应用场景。
实验步骤1. 首先，在仿真软件中选择电力电子器件的类型，并配置相应的参数。
2. 进行仿真实验，观察电力电子器件的工作状态和输出特性。
3. 绘制特性曲线，分析曲线的变化规律。
4. 根据实验结果，总结电力电子器件的特点和应用场景。
实验结果本次实验中，我选择了三种常见的电力电子器件进行仿真实验：整流器、逆变器和开关电源。
通过对这三种电力电子器件的仿真实验和特性曲线的绘制，我得到了以下实验结果：1. 整流器：整流器是将交流电转换为直流电的装置。
在仿真实验中可以观察到，整流器的输出特性曲线基本平滑，输出电压稳定。
整流器的应用场景主要是在直流电源、电动机驱动等领域。
2. 逆变器：逆变器是将直流电转换为交流电的装置。
在仿真实验中可以观察到，逆变器的输出特性曲线具有一定的波动性，输出电压不稳定。
逆变器的应用场景主要是在太阳能发电、变频调速等领域。
3. 开关电源：开关电源是通过开关器件进行功率转换的装置。
在仿真实验中可以观察到，开关电源的输出特性曲线较为平稳，输出电压稳定。
开关电源的应用场景主要是在计算机、通信设备等领域。
实验分析与总结通过对电力电子仿真实验的结果进行分析和总结，我得到了以下结论：1. 不同类型的电力电子器件具有不同的工作原理和特点，对应的特性曲线也有所差异。
电力电子技术在电力系统仿真中的作用
电力电子技术在电力系统仿真中的作用电力电子技术是电力系统中至关重要的组成部分，它在电力系统仿真中起着至关重要的作用。
本文将从电力电子技术在电力系统仿真中的应用、电力电子技术对电力系统仿真的影响等方面进行论述。
一、电力电子技术在电力系统仿真中的应用1. 电力电子器件的模拟电力电子器件（如变流器、逆变器等）是电力系统中重要的设备，仿真工作首先需要对这些电力电子器件进行建模。
通过模拟电力电子器件的工作原理和特性，可以更加准确地了解其在电力系统中的作用和效果。
同时，模拟电力电子器件可以为仿真工作提供准确的数据基础。
2. 电力电子控制策略的验证电力电子技术中的控制策略是保证电力系统正常运行的关键。
在电力系统仿真中，可以通过模拟和验证电力电子控制策略的有效性和稳定性，以确保电力系统的可靠性和安全性。
这对于电力系统的设计和运行具有重要意义。
3. 电力电子装置的性能评估电力电子技术的发展，使得电力系统中的电力电子装置种类繁多。
在电力系统仿真中，可以通过模拟不同电力电子装置的工作性能和效果，评估其在电力系统中的适用性和性能水平。
这有助于选择和优化电力电子装置，提高电力系统的效率和稳定性。
二、电力电子技术对电力系统仿真的影响1. 提高仿真精度电力电子技术可以提高电力系统仿真的精度。
通过准确模拟电力电子器件的工作原理和特性，可以更加真实地还原电力系统的实际运行状态，从而提高仿真结果的准确性和可信度。
这对于电力系统的设计和优化具有重要意义。
2. 缩短仿真时间电力电子技术的应用可以有效地缩短电力系统仿真的时间。
传统的电力系统仿真需要花费大量的时间和资源，而电力电子技术的应用可以提高仿真的运算速度和效率，从而缩短仿真的时间。
这对于电力系统的设计和调试具有重要意义。
3. 降低系统成本电力电子技术的应用可以降低电力系统仿真的成本。
传统的电力系统仿真需要建立大量的物理模型和试验设备，而电力电子技术可以通过模拟和计算，有效地降低仿真所需的成本和资源。
电力电子仿真软件选择
电力电子仿真软件选择
主流的相关仿真软件有：
PSIM（DSIM）：电力电子领域专业软件，特点是仿真速度快，模型更贴近实际，且可以根据芯片手册中的器件参数对模块进行设置。
PSCAD: 主要用于电力系统电磁暂态分析。
仿真速度快。
DIgSILENT: 主要用于电力系统电磁暂态、机电暂态分析。
由于加入了新能源模块，也被用于电力电子的仿真中。
这个软件上手难度大，不是很推荐。
matlab/simulink: 工科神器，几乎所有学科都会用到。
simulink 中的电力电子模型相对理想一些，但是足以对电力电子实验的原理进行仿真验证。
经测试，其仿真结果与实物实验结果差别不大。
选择的仿真软件为：matlab2019b（simulink）。
选matlab的原因是：对于大多数工科学生来说，多多少少学习过这个软件，上手容易。
选这个版本的原因是：自这个版本开始，对simulink的菜单栏进行了大改。
