转炉设计

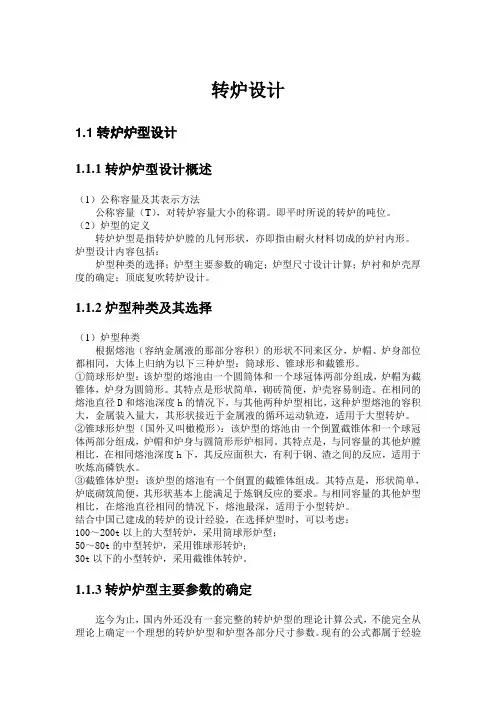

转炉设计1.1转炉炉型设计1.1.1转炉炉型设计概述（1）公称容量及其表示方法公称容量（T），对转炉容量大小的称谓。
即平时所说的转炉的吨位。
（2）炉型的定义转炉炉型是指转炉炉膛的几何形状，亦即指由耐火材料切成的炉衬内形。
炉型设计内容包括：炉型种类的选择；炉型主要参数的确定；炉型尺寸设计计算；炉衬和炉壳厚度的确定；顶底复吹转炉设计。
1.1.2炉型种类及其选择（1）炉型种类根据熔池（容纳金属液的那部分容积）的形状不同来区分，炉帽、炉身部位都相同，大体上归纳为以下三种炉型：筒球形、锥球形和截锥形。
①筒球形炉型：该炉型的熔池由一个圆筒体和一个球冠体两部分组成，炉帽为截锥体，炉身为圆筒形。
其特点是形状简单，砌砖简便，炉壳容易制造。
在相同的熔池直径D和熔池深度h的情况下，与其他两种炉型相比，这种炉型熔池的容积大，金属装入量大，其形状接近于金属液的循环运动轨迹，适用于大型转炉。
②锥球形炉型（国外又叫橄榄形）：该炉型的熔池由一个倒置截锥体和一个球冠体两部分组成，炉帽和炉身与圆筒形形炉相同。
其特点是，与同容量的其他炉膛相比，在相同熔池深度h下，其反应面积大，有利于钢、渣之间的反应，适用于吹炼高磷铁水。
③截锥体炉型：该炉型的熔池有一个倒置的截锥体组成。
其特点是，形状简单，炉底砌筑简便，其形状基本上能满足于炼钢反应的要求。
与相同容量的其他炉型相比，在熔池直径相同的情况下，熔池最深，适用于小型转炉。
结合中国已建成的转炉的设计经验，在选择炉型时，可以考虑：100～200t以上的大型转炉，采用筒球形炉型；50～80t的中型转炉，采用锥球形转炉；30t以下的小型转炉，采用截锥体转炉。
1.1.3转炉炉型主要参数的确定迄今为止，国内外还没有一套完整的转炉炉型的理论计算公式，不能完全从理论上确定一个理想的转炉炉型和炉型各部分尺寸参数。
现有的公式都属于经验公式。
目前国内各厂进行转炉炉型设计时，一般都是采用“依炉建炉”的设计方法。
即通过考察和总结同类转炉的长期生产情况和较先进的技术经济指标，结合采用经验公式和进行可行的模拟试验，再结合当地的条件做适当的修改，来确定转炉的炉型尺寸。
转炉设计（2）
转炉设计（2）1 转炉炉型选型设计及相关参数计算1转炉炉型设计1.1.1 炉型选择氧⽓顶底复吹转炉是20世纪70年代中、后期，开始研究的⼀项新炼钢⼯艺。
其优越性在于炉⼦的⾼宽⽐略⼩于顶吹转炉却⼜⼤于底吹转炉，略呈矮胖型；炉底⼀般为平底，以便设置底部喷⼝。
综合以上特点选⽤转炉炉型为锥球型(适⽤于中⼩型转炉见图1-1)。
图1-1 常见转炉炉型(a)筒球型；(b)锥球型；(c)截锥型1.1.2 主要参数的确定本设计选⽤氧⽓顶吹转炉(公称容量50t)。
(1) 炉容⽐炉容⽐系指转炉有效容积与公称容量之⽐值。
转炉炉容⽐主要与供氧强度有关，与炉容量关系不⼤。
从⽬前实际情况来看，转炉炉容⽐⼀般取0.9~1.05m3/t。
本设计取炉容⽐为1.05m3/t。
(2) ⾼径⽐转炉⾼径⽐，通常取1.35～1.65。
⼩炉⼦取上限，⼤炉⼦取下限。
本设计取⾼径⽐：1.40。
(3) 熔池直径D 可按以下经验公式确定：tG KD = (1-1)式中 D ——熔池直径，m ；G ——新炉⾦属装⼊量，t ，可取公称容量； K ——系数，参见表1-1；t ——平均每炉钢纯吹氧时间，min ，参见表1-2。
表1-1 系数K 的推荐值注：括号内数系吹氧时间参考值。
设计中转炉的公称容量为50t ，取K 为1.85，t 取15min 。
可得：38.3155085.1==D m(4) 熔池深度h锥球型熔池倒锥度⼀般为12°~30°，当球缺体半径R=1.1D 时，球缺体⾼h1=0.09D 的设计较多。
熔池体积和熔池直径D 及熔池深度h 有如下的关系：23665.0033.0DD V h +=池 (1-2)由池V G 1ρ=可得：09.705.7501===ρGV 池(m 3)将池V 代⼊式(7-2)得：98.038.3665.038.3033.009.7665.0033.02323=??+=+=DD V h 池(m)(5) 炉⾝⾼度⾝H转炉炉帽以下，熔池⾯以上的圆柱体部分称为炉⾝。
t转炉课程设计
