第五讲-专题地图常见图形及其表示方法0928培训讲学
合集下载
第五讲-专题地图常见图形及其表示方法0928培训讲学
景观图 生态图
合成 型地 图
合成性
符号法 范围法
色彩 线条
反映区域整体性，加深认识， 结论明确，并能模式化，探求 规律，做出预测预报
地震危险度图 综合气候图
2. 按地图内容结构形式分类
① 分布图 ② 类型图 ③ 区划图 ④ 等值线图 ⑤ 动线图 ⑥ 结构图 ⑦ 复合图 ⑧ 影像图 ⑨ 立体图型
❖ 分布图：表示专题要素的种类及其分布的图形（图2.1） ❖ 类型图：按照科学的分类将专题要素划分成各种类型的图型（图1.3）
色彩、线条
形式多样，点、线面状要素均可复合，适用于各 种表示方法，提供整体概念
综合经济图
色彩、线条、注记 信息内容丰富，动态反映清晰，直观性强，成图 航空、卫星影
代号
周期短
像地图
色彩、线条、光照 模拟
信息丰富，直观性强，成图快，更新方便
电子沙盘、光 照晕渲图，多
维动态图
3. 表示方法简介
❖ 专题地图的表示方法：指采用各种各样的图式符号来表示 不同类别的地理事象的方法手段。各种符号可以归结为点、 线、面3种基本类型。
❖ 分级时可采用等差的（0-10，10~20，20~30等）；等比的（5~10， 10~20，20~40），逐渐增大的（10~20，20~50，50~100）或自然的 （由计算机程序自动划分）（图2.30）。
❖ 分级比值法适用于表示相对的数量指标，如人口密度（人口数/区划单元 面积），耕地密度（耕地面积/全区土地面积），作物的平均亩产量（总 产量/种植亩数）等。
图 动线图 结构图 复合图 影像图
立体图
专题内容 概括方式
分析性
综合性
综合性 合成性 分析性 综合性 综合性 综合性 合成性 综合性 合成性
地图学第五章地图表示
2.顺序量表的应用
顺序量表的点状符号用于表示地图信息的强度
采用尺寸变量，辅以亮度、彩度或网纹构成强度变化 。
3.间距/比率量表的应用
显示点状符号中地图数据的数量差别 尺寸变量是显示数量差别最有效的视觉变量
现在学习的是第5页，共39页
1.2 比例圆的视觉尺度
1. 确定数据的分级数目
数据组分为5～9级较合适
lgk = ( lgNmax - lgNmin) / n
现在学习的是第27页，共39页
（4） 特殊分级
比率法分级 裂点法分级 迭代法分级
四分位法分级
标准差分级
4.2 数据的分级
现在学习的是第28页，共39页
4.3 等值区域图的符号化
选自《中国自然灾害系统地图集》 现在学习的是第29页，共39页
§5 地理数据视觉化的进展
4.2 数据的分级
（2） 平均分级
按等数值间隔确定的分级。如数值间隔 = 10
分级为：
<100；100～110；110～120；120～130； ... 按等数据间隔确定的分级。如间隔数 = 8 分级为：
<N1； N1 ～ N8 ； N9 ～ N16； N17 ～ N24 ；...
现在学习的是第26页，共39页
2. 区划图
信息表达在空间上具连续、排它、无从 属关系的特点。
应以色相变量的变化来显示。
3.范围图
具有间断或重叠特性的空间信息的表达方式。
现在学习的是第17页，共39页
3.2 适宜于表示定性信息的变量
色相变量是表示定性信息的第一选择 网纹的排列、纹理和方向变量常用于辅助表达
现在学习的是第18页，共39页
对区域数据采用逐年的统计方法产生的图形系列
顺序量表的点状符号用于表示地图信息的强度
采用尺寸变量，辅以亮度、彩度或网纹构成强度变化 。
3.间距/比率量表的应用
显示点状符号中地图数据的数量差别 尺寸变量是显示数量差别最有效的视觉变量
现在学习的是第5页，共39页
1.2 比例圆的视觉尺度
1. 确定数据的分级数目
数据组分为5～9级较合适
lgk = ( lgNmax - lgNmin) / n
现在学习的是第27页，共39页
（4） 特殊分级
比率法分级 裂点法分级 迭代法分级
四分位法分级
标准差分级
4.2 数据的分级
现在学习的是第28页，共39页
4.3 等值区域图的符号化
选自《中国自然灾害系统地图集》 现在学习的是第29页，共39页
§5 地理数据视觉化的进展
4.2 数据的分级
（2） 平均分级
按等数值间隔确定的分级。如数值间隔 = 10
分级为：
<100；100～110；110～120；120～130； ... 按等数据间隔确定的分级。如间隔数 = 8 分级为：
<N1； N1 ～ N8 ； N9 ～ N16； N17 ～ N24 ；...
现在学习的是第26页，共39页
2. 区划图
信息表达在空间上具连续、排它、无从 属关系的特点。
应以色相变量的变化来显示。
3.范围图
具有间断或重叠特性的空间信息的表达方式。
现在学习的是第17页，共39页
3.2 适宜于表示定性信息的变量
色相变量是表示定性信息的第一选择 网纹的排列、纹理和方向变量常用于辅助表达
现在学习的是第18页，共39页
对区域数据采用逐年的统计方法产生的图形系列
专题地图编制-专题内容的表示方法PPT课件
例：小用影响圆着表地示图城内市容人的表口示数，量亦的影大响小到负，载10量万。人在时确圆定 的直符径号的是比1 率m基m数，时使，用主绝要对考比虑专率题表要示素时的，最5大0值万和人最
小值，以及专题要素在地图上的分布情况
时 圆符的号准直线径的为确：定D方=法1*：(50/10)0.5=2.236 mm
符号的准线是指确定符号面积的基准线，如圆的直径、 三角形及其它图形的高或底边长。由于符号的准线长 度的平方和符号面积成正比，所以专题要素的数量指 标必须与准线长度的平方成正比
CHENLI
18
2.2.3 定量数据的符号表达
在确定符号的大小时，必须首先确定其比率基数（准 线为1 mm的符号所代表的数量指标）。比率基数的大
CHENLI
24
2.2.5 符号的位置和资料
在采用符号法时应注意事项：
必须准确表示出重要的地图要素——地理基础
运用几何符号可以把所示物体位置准确定位于地图上
当几种性质不同的现象（但属同一类型且可测量）位 于同一点，可利用组合符号，或扇形符号
不论采用那种比率来定制符号的大小，各点的统计资 料必须为同一性质（对象和指标）和同一时期的，否 则会失去相互比较的意义
容易混淆，定位 不精确
象形符号 简单明确，容易记忆和理解 所占面积较大
透视符号 生动形象、通俗易懂、引人注目 不易绘制
CHENLI
11
符号的形状
重点旅游城市 滨海旅游度假 体育运动 国际会议
旅游城市
国家森林公园
风景 观光
省级森林公园
民族 风情
国家自然保护区
科学 考察
省级自然保护区
旅游度假区
爱国主义教育基地
CHENLI
小值，以及专题要素在地图上的分布情况
时 圆符的号准直线径的为确：定D方=法1*：(50/10)0.5=2.236 mm
符号的准线是指确定符号面积的基准线，如圆的直径、 三角形及其它图形的高或底边长。由于符号的准线长 度的平方和符号面积成正比，所以专题要素的数量指 标必须与准线长度的平方成正比
CHENLI
18
2.2.3 定量数据的符号表达
在确定符号的大小时，必须首先确定其比率基数（准 线为1 mm的符号所代表的数量指标）。比率基数的大
CHENLI
24
2.2.5 符号的位置和资料
在采用符号法时应注意事项：
必须准确表示出重要的地图要素——地理基础
运用几何符号可以把所示物体位置准确定位于地图上
当几种性质不同的现象（但属同一类型且可测量）位 于同一点，可利用组合符号，或扇形符号
不论采用那种比率来定制符号的大小，各点的统计资 料必须为同一性质（对象和指标）和同一时期的，否 则会失去相互比较的意义
容易混淆，定位 不精确
象形符号 简单明确，容易记忆和理解 所占面积较大
透视符号 生动形象、通俗易懂、引人注目 不易绘制
CHENLI
11
符号的形状
重点旅游城市 滨海旅游度假 体育运动 国际会议
旅游城市
国家森林公园
风景 观光
省级森林公园
民族 风情
国家自然保护区
科学 考察
省级自然保护区
旅游度假区
爱国主义教育基地
CHENLI

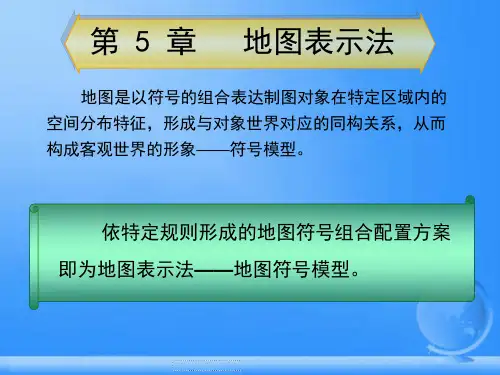

地图学课件 地图表示法
（5）性状指标 注记或色相变量
（6）相互联系 “左进右出” 双向交互
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 27
第2节 呈线状或带状分布地理数据的表示
四、运动状态的线状表示
不同线性符号的走向或运动方向的设计：
（1）反映移动的起点和终点 （2）表示行进路线和方向 精确、概略 （3）流量 以宽度比率表示 （4）流速 注记或其他视觉变量 （5）性状指标 注记或色相变量
全域连续分布 局域成片分布 离散分布
质底法 范围法 范围法
类型图、区划图 分布范围图 分布图
（二）定性数据的处理程序 数据的分级、分类
《新编地图学教程》（第二版） 第6章 地图表示法
以真实或隐含的轮廓线表示 事物的分布范围，以颜色、 网纹、注记或排列分量等表 示事物的性质和类型 。
图例设计与界线绘制
《新编地图学教程》（第二版） 第6章 地图表示法
精确范围图
本章首页 本节首页 33
第3节 呈面状分布地理数据的表示 二、面状地理数据的定性表示
（二）定性数据的处理程序
1. 数据的分类分级
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 34
第3节 呈面状分布地理数据的表示 第6章 地图表示法 二、面状地理数据的定性表示
三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展 分割圆
扇形或格状分割圆是常用的结构统计图，反映了事物总量及其内部组成。
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 9
第1节 呈点状分布地理数据的表示 三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展
坐标统计图
（6）相互联系 “左进右出” 双向交互
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 27
第2节 呈线状或带状分布地理数据的表示
四、运动状态的线状表示
不同线性符号的走向或运动方向的设计：
（1）反映移动的起点和终点 （2）表示行进路线和方向 精确、概略 （3）流量 以宽度比率表示 （4）流速 注记或其他视觉变量 （5）性状指标 注记或色相变量
全域连续分布 局域成片分布 离散分布
质底法 范围法 范围法
类型图、区划图 分布范围图 分布图
（二）定性数据的处理程序 数据的分级、分类
《新编地图学教程》（第二版） 第6章 地图表示法
以真实或隐含的轮廓线表示 事物的分布范围，以颜色、 网纹、注记或排列分量等表 示事物的性质和类型 。
图例设计与界线绘制
《新编地图学教程》（第二版） 第6章 地图表示法
精确范围图
本章首页 本节首页 33
第3节 呈面状分布地理数据的表示 二、面状地理数据的定性表示
（二）定性数据的处理程序
1. 数据的分类分级
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 34
第3节 呈面状分布地理数据的表示 第6章 地图表示法 二、面状地理数据的定性表示
三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展 分割圆
扇形或格状分割圆是常用的结构统计图，反映了事物总量及其内部组成。
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 9
第1节 呈点状分布地理数据的表示 三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展
坐标统计图
地图学-专题地图基本表示方法(面状要素)
32
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对 数量指标，而不是相对数量指标，可以用 由小到大的渐变图形或图表反映不同时期 内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、 放射线图表、金字塔图表、圆形（扇形）图 表、三角形图表、百分比结构图表和找零法 图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示 分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示 等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对 数量指标，而不是相对数量指标，可以用 由小到大的渐变图形或图表反映不同时期 内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、 放射线图表、金字塔图表、圆形（扇形）图 表、三角形图表、百分比结构图表和找零法 图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示 分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示 等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不
专题地图表示方法
虚实线变化、 颜色变化
质底法
范围法 点值法
图斑轮廓线、 颜色、网纹 类型区界线 图斑或图斑轮 廓线、符号位 颜色、网纹 置 点群的位置 颜色、形状
数字注记
数字注记 点的数量
数字注记
数字注记 ——
颜色和网纹 叠合
颜色、网纹 变化 ——
不同专题内容需选择适当的表示方法！
课后作业
1.试分析比较质底法与范围法的异同点。
可以用点子的颜色区分现象的类别或质别。
点值法
应用
一般适用于表示分布不均匀的专题要素如人口、 农作物分布等。
中国珍濒危植物分布 布 中国回民分
总结
表示方法 空间地理分布 定点符号 法 线状符号 法 符号定位点 符号定位线 质量特征 数量特征 内部组成特 征 动态变化 定位扩张符 号
颜色、形状、尺寸、纯度、 结构符号 网纹 亮度、网纹 颜色、形状 尺寸 分割带
三 面状分布要素表示方法
点状分布——定点符号法
概念
简称符号法，它是用各种不同形状、大小、颜色和结构的 符号，表示呈点状分布的专题要素各方面特征的表示方法。
定点符号法
表示特性
位置 大小 结构 空间分布
颜色和形状
数量
质量
内部组成
扩展
发展动态
简明准确、便于定位
定点符号法
线状符号法
应用 ▣ 水系、交通网、境界线等要素。 ▣ 海岸线、地质构造线、山脉的走向、航线等。
中国地形
中国河流流量分布图
专题地图表示方法
一 点状分布要素表示方法
二 线状分布要素表示方法
三 面状分布要素表示方法
质底法
概念 是把制图区域按照专
地图学-专题地图基本表示方法(点状要素)
4.2 定量数据的符号表达
分级比率的优缺点
优点： 容易确定符号大小； 简化了相应图例，便于读者读图； 在一定时期内保持地图的现势性。
缺点： 无法表示同一级别专题要素在数量指标上
的差别。因此，级别的正确划分非常重要。
确定数据的分级数目 数据组分为5～9级较合适
4.2 定量数据的符号表达
绝对比率和条件比率 ➢ 绝对比率:符号大小与实际数量成绝对正比关系； ➢ 条件比率:仍保持符号的面积大小与专题要素的数量指标
表示对象：专题要素及其各方面特征
分布
动态
质量
数量
1
符号设计：视觉变量
8
来源：Cartography: Thematic Map Design, Sixth Edition
3. 专题地图表示方法
定点符号法
统计图表法 点值法
线状符号法 动线法
质底法 范围法 等值区域法 等值线法
1
4 呈点状分布地理数据的表示
定点符号法
概念：
表示呈点状分布的物体，采用不同形状、大小和 颜色的符号，表示物体的位置、性质和数量特征。由 于符号定位于物体的实际分布位置上，故称定点符号 法。
➢ 符号的中心点位置表示空间定位信息； ➢ 符号的形状、颜色表示质量特征，即定性特征；
➢ 符号的大小表示数量指标，即定量特征。
2
4.1 定性数据的符号表达
25.0
3.219
30.0
3.401
40.0
3.689
50.0
3.912
100.0
4.605
200.0
5.298
500.0
6.215
4.2 定量数据的符号表达
连续比率与分级比率
地图学第五章
（2）宽容数据 带状延伸
新编地图学教程 第5章 地图表示
定位线的种类很多，不少专题图都有本专题的线状符号系列， 采用的变量主要是形状、尺寸、色相和彩度，总的特征是采用符号 的组合或附加一些形状变量。
河流符号逐渐加粗
境界线符号 地 质 构 造 线
新编地图学教程 第5章 地图表示
新编地图学教程 第5章 地图表示
新编地图学教程 第5章 地图表示
1.2 比例圆的视觉尺度
比例圆是点状符号在数量对比上最常 采用的几何符号。理由是：（1）在视觉感 受上圆形最稳定；（2）圆面积公式中只有 一个变量；（3）在相同面积的各种图形中 ，圆形所占图上的视觉空间最小；（4）圆 形常用于心理测验。 若数据很大时，须将数据整理成若干组 ，按比例设计圆面积符号。因而在定量制 图中便提出了分级数目和它的比率处理。
新编地图学教程 第5章 地图表示
§1 地理数据的点状表示
量表法的应用 比例圆 点符号的扩展 点的定位 点值图的制作
§2 线状符号的构成 §3 定性信息的面状制图
§4 等值区域制图
§5 地理数据视觉化的进展
新编地图学教程 第5章 地图表示
§1 地理数据的点状表示
1.1 量表法在点状符号中的应用
1.定名量表的应用
组合符号主要是指形状变量的叠加，这种符号有利于
形成地物类别的系列化。
新编地图学教程 第5章 地图表示
新编地图学教程 第5章 地图表示
1.1 量表法在点状符号中的应用
2.顺序量表的应用
顺序量表的点状符号用于表示地图信息的强度
顺序量表是从具有可比变化的数据，简单的转化为多与少的 关系。不必考虑大与中或中与小在数值上的比例或绝对值。 所以通常只取三项顺序。
