液晶屏拆卸及背光部分维修
手把手教你拆修 LG L1717S液晶显示器,lg1717S黑屏
维修我的LG L1717S(8ms)
上周我的LG-L1717S液晶显示器坏了，起初上电，指示灯闪烁几分钟后，可以正常使用，后来干脆屏幕不亮了，LG1717S陪我已有7年，是不是寿命到期了，可是判断颜色，亮度什么的还都正常，不能一下子就坏吧？于是怀疑电容鼓包，导致电源纹波太大。
启动不行。
拆机：
1、工具合影：万用表，电烙铁，电话充值卡片。
2、先从后面拆除支座上的两颗螺丝。
3、用电话卡片沿边隙撬开前面板边框；
4、继续撬。
5、搞定，前面板框已掉。
6、小心拆掉后面板框，注意底部按键板有数据线，不要弄折。
7、后面板罩已拆。
8、拆掉面板屏蔽罩的4颗螺丝。
9、轻轻掀起屏蔽罩，注意液晶面板屏蔽线要卸掉一端插头。
10、小心卸掉插头。
11、拆机搞成。
12、液晶面板MADE IN KORIA。
国产技术赶紧的。
13、电源板全景
14、果然一电容稍有鼓包。
15、原来是C205.是个1000uF/16V的。
注意是105℃高温电容。
用烙铁将其拆下，测量其电阻，还是无穷大，看来这个电容没有彻底坏掉。
找到一个25V/2200uF 的电容替换掉。
这个电容又大，耐压值又高，但愿还能用7年，吼吼~~~~
16、电容太大，主板上放不下，使用透明胶带固定于屏蔽金属壳上。
17、顺便看一看显示控制板，板上预留了DVI接口，不过相关的驱动电阻没有焊接。
估计焊上DVI座也不能用。
18、按照相反的顺序安装好，哈哈有显示了。
维修成功！。
优派液晶显示器背光故障的维修

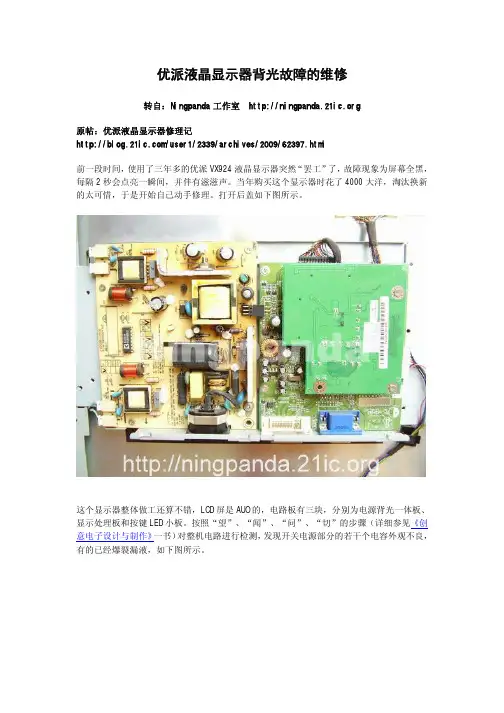

优派液晶显示器背光故障的维修转自：Ningpanda工作室 原帖：优派液晶显示器修理记/user1/2339/archives/2009/62397.html前一段时间，使用了三年多的优派VX924液晶显示器突然“罢工”了，故障现象为屏幕全黑，每隔2秒会点亮一瞬间，并伴有滋滋声。
当年购买这个显示器时花了4000大洋，淘汰换新的太可惜，于是开始自己动手修理。
打开后盖如下图所示。
这个显示器整体做工还算不错，LCD屏是AUO的，电路板有三块，分别为电源背光一体板、显示处理板和按键LED小板。
按照“望”、“闻”、“问”、“切”的步骤（详细参见《创意电子设计与制作》一书）对整机电路进行检测，发现开关电源部分的若干个电容外观不良，有的已经爆裂漏液，如下图所示。
用电容表测量这些电容，容量已经减小，个别甚至引脚已经断路，初步判断是电容损坏导致电源故障进而无法显示，于是更换了损坏最严重的4个电容，其中100u/400V电容没有找到合适引脚和体积的，只能将大体积贴板安装的电容延长引脚，如下图所示。
更换电容后开机故障依旧，继续检查电路。
这个显示器LCD屏背光为CCFL四灯，主控制IC 为BI3101A，如下图所示。
经检查发现背光电路其中两灯Royer电路的三极管已经击穿，并由此造成电源短路，保护电路动作，每隔2秒会点亮一瞬间再熄灭其实是交替短路和保护。
两个三极管为SOT-89封装，表面刻字为DK，经查找资料确定为ROHM的2SC4672，国内生产此管子的厂家众多，随便从电子市场上购买了两只换上，开机故障排除。
然而还没有欣喜多久，在使用了不到一天后伴随着一声“啪”显示器又黑屏了，这次是一直黑屏。
再次打开后盖发现两只新换的管子已经爆裂，各极之间断路，如下图所示。
之后又怀疑故障是国产管子质量不佳所致，购买了全新原装ROHM的管子换上后开机，显示器又开始正常工作。
之后用了好多天都没问题，基本可以认定是管子的问题了，但一星期后同样的故障又一次出现了。

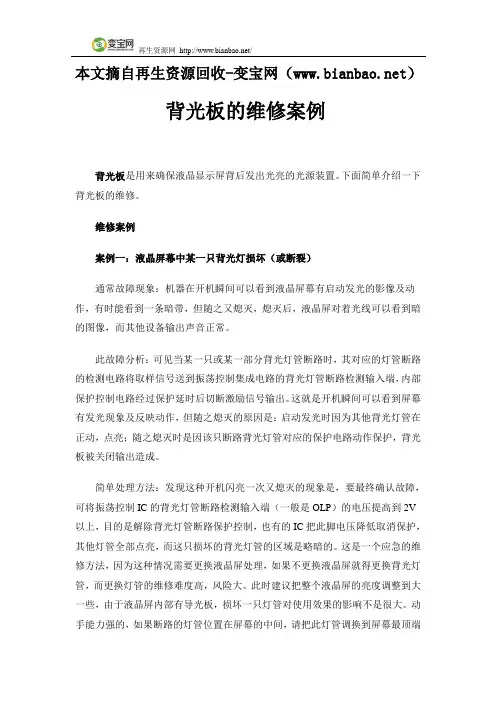

背光板的维修案例
本文摘自再生资源回收-变宝网（）背光板的维修案例背光板是用来确保液晶显示屏背后发出光亮的光源装置。
下面简单介绍一下背光板的维修。
维修案例案例一：液晶屏幕中某一只背光灯损坏（或断裂）通常故障现象：机器在开机瞬间可以看到液晶屏幕有启动发光的影像及动作，有时能看到一条暗带，但随之又熄灭，熄灭后，液晶屏对着光线可以看到暗的图像，而其他设备输出声音正常。
此故障分析：可见当某一只或某一部分背光灯管断路时，其对应的灯管断路的检测电路将取样信号送到振荡控制集成电路的背光灯管断路检测输入端，内部保护控制电路经过保护延时后切断激励信号输出。
这就是开机瞬间可以看到屏幕有发光现象及反映动作，但随之熄灭的原因是：启动发光时因为其他背光灯管在正动，点亮；随之熄灭时是因该只断路背光灯管对应的保护电路动作保护，背光板被关闭输出造成。
简单处理方法：发现这种开机闪亮一次又熄灭的现象是，要最终确认故障，可将振荡控制IC的背光灯管断路检测输入端（一般是OLP）的电压提高到2V 以上，目的是解除背光灯管断路保护控制，也有的IC把此脚电压降低取消保护，其他灯管全部点亮，而这只损坏的背光灯管的区域是略暗的。
这是一个应急的维修方法，因为这种情况需要更换液晶屏处理，如果不更换液晶屏就得更换背光灯管，而更换灯管的维修难度高，风险大。
此时建议把整个液晶屏的亮度调整到大一些，由于液晶屏内部有导光板，损坏一只灯管对使用效果的影响不是很大。
动手能力强的，如果断路的灯管位置在屏幕的中间，请把此灯管调换到屏幕最顶端的位置，这样正常收看时基本看不出。
这样做，不会影响到电路安全，可以放心使用案例二：背光不闪亮，背光板上的保险丝熔断故障现象分析：保险丝熔断说明背光板有严重的过流、短路（轻度过流一般不会熔断保险丝）已经有元件短路损坏，此时不要贸然换一只保险丝通电开机，否则故障会进一步扩大，甚至影响到整机的其他电路的安全。
这种故障是功率放大电路的元件，MOS管或互补MOS模块出现击穿、短路，这是造成这种故障的最主要的原因。
手把手教你更换液晶屏
手把手教你更换液晶屏如何拆卸外壳首先来看如何更换坏掉的液晶屏，在动手之前，首先要把笔记本电脑的电池移走，对于任何品牌的本本都是如此，具体的原因我们会在后面讲到。
不过在更换液晶屏之前，还得仔细分析一下液晶屏的故障，如果整个屏都碎了，或者出现了烦人的坏点，或者LCD Driver芯片出现问题，那么就应该更换液晶屏了。
此外，如果整个液晶屏都黑了，那么很有可能是主板上的显卡出现了问题，应采用外接显示器的方法先检测显卡有无问题。
接下来的一个挑战就是进入机器内部，大多数本本拆开液晶屏的方式都差不多，在液晶屏边框四个角的橡胶帽下都隐藏了螺丝钉，只要把这四颗隐藏的螺丝钉拆掉，就可以畅通无阻了。
不过，有的本本会采用比较多的螺丝钉来固定，比如SONY，因此在动手之前要先看好哪些地方有隐藏好的螺丝钉。
至于橡胶帽的作用，一个是隐藏螺丝钉，使机身看上去更加美观，还有一个作用是为笔记本电脑闭合时提供缓冲。
拆下橡胶帽对于大多数本本来说，拆开这些橡胶帽并不难，用普通的螺丝刀就可以搞定。
不过有些本本，由于产品定位的原因，似乎不太在意能否修理，因此这些本本的橡胶帽很难被轻易的撬开，这就需要你准备一个很尖利的工具，钻到橡胶帽和机壳的缝隙中，把它撬出来。
必须用尖利工具撬开橡皮帽拆开这些缓冲的橡胶帽之后，就可以看到下面隐藏的螺丝钉。
大多数本本都采用“十”字螺丝钉，可以使用普通螺丝刀拆开。
如果螺丝钉太小，可以采用那些比较小的修表螺丝刀。
拆的时候应注意不要使太大的劲，以免把螺丝钉拆坏。
另外，还要注意有些厂商会涂上一些胶水防止螺丝钉松动，那么更不可以蛮干。
拆开所有的螺丝钉后，只要打开这个装有液晶屏、背光灯以及升压板的外壳就可以了。
打开外壳的时候，先找到外壳的卡扣，再用比较锋利的螺丝刀撬开。
比较有意思的是，笔记本电脑的卡扣出人意料的坚固，至今为止，笔者还没有一次撬坏过。
撬开卡扣如果你是新手，还是要注意不要蛮干。
找卡扣位置的方法比较简单，你可以先用螺丝刀甚至是手，随处撬开一条裂缝，观察哪个位置结合得更紧密一些，那么说明卡扣就在那个位置。
联想L193Wide液晶显示器拆卸和维修实例
联想L193 Wide LCD液晶显示器拆卸和维修实例摘要: 联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指 ...联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指示灯不亮维修实例1dianyuan电源板的电路图4，dianyuan电源块IC201用的是LD7575PS 8脚dianyuan电源芯片。
检查发现F201保险熔断，Q201（A2761）场效应管击穿，C201（450v100uf）滤波电容鼓包，代换所坏元件后开机dianyuan电源正常亮。
A2761可以用常用等K2645、6N60 、10N60等代换指示灯不亮维修实例2检查发现300V电压未泄放，说明dianyuan电源未启振，测量IC201（LD7575PS）的1脚0v、 2脚0, 3v、3脚0v、 4脚0v、5脚、0v， 6脚12v，7脚0v, 8脚280v 检查LD7575外围未见损坏，代换IC201后dianyuan电源恢复正常。
正常后测量LD7575各脚的电压参数：1脚1.3v 2脚2.7v 3脚0v4脚0v 5脚1.4v 6脚15v 7脚0v 8脚 302v指示灯不亮维修实例3通电后dianyuan电源板发出叽叽都声音，检查发现300V电压能泄放，检查发现15v整流管SB10100CT击穿，用SB1045CT代换后dianyuan电源正常。
指示灯不亮维修实例4检查就保险熔断、场效应管击穿，换后顾客取回家第2天开机就再次出现不通电，后来就出现屡烧Q201开关管，LD7575、400V整流滤波，尖峰吸收电容，几乎把dianyuan电源初级的所有电容都换个遍也为修好，最后查出R216（201）200Ω电阻变质，换后才彻底修好。

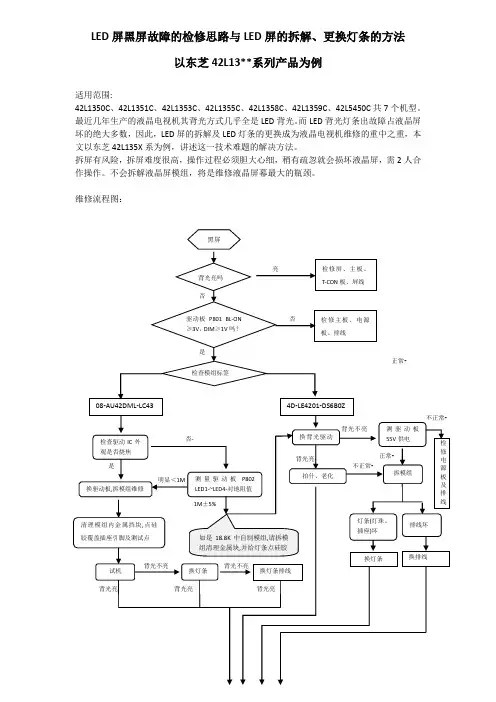

LED电视机黑屏故障的检修思路及LED屏的分解、灯条更换方法
LED屏黑屏故障的检修思路与LED屏的拆解、更换灯条的方法以东芝42L13**系列产品为例适用范围:42L1350C、42L1351C、42L1353C、42L1355C、42L1358C、42L1359C、42L5450C共7个机型。
最近几年生产的液晶电视机其背光方式几乎全是LED背光。
而LED背光灯条出故障占液晶屏坏的绝大多数，因此，LED屏的拆解及LED灯条的更换成为液晶电视机维修的重中之重，本文以东芝42L135X系为例，讲述这一技术难题的解决方法。
拆屏有风险，拆屏难度很高，操作过程必须胆大心细，稍有疏忽就会损坏液晶屏，需2人合作操作。
不会拆解液晶屏模组，将是维修液晶屏幕最大的瓶颈。
维修流程图：结束维修具体操作:开机，检查电源指示灯绿灯是否点亮，按动待机键是否红灯亮？是，则表明整机电源、CPU控制基本正常；否则为电源或主板坏。
拆机器后壳，通电观察背光是否能点亮，如能点亮仍为黑屏则为无像，通常为主板、屏、屏T-CON板、屏连接线坏，需逐一替换维修。
如背光不亮，用万用表测量来自主板到背光驱动板插座P801：12脚背光开指令（BL-ON）应≥3V，14脚背光亮度应（DIM）≥1V，5脚24V，1 脚是背光板供电应当55V左右，如上述电压不正常，请拔掉插座上P801排线再测排线端电压是否正常？正常则为背光驱动板坏，否则电源板或主板坏。
如插头P801各脚电压正常，说明故障在背光驱动板或模组。
检查模组标签，如为4D-LE4201-DS6B0Z表示为外购模组，更换驱动板试验，背光能点亮则为驱动板坏，整机拍什无异常则已修复。
（驱动板损坏多为Q801、D801、C810、C811、R805、R806、R814、R815坏，可用万用表电阻值测量判断）。
如换驱动板仍点不亮，则需拆模组维修，详细说明见后面介绍。
模组标签为08-AU42DML-LC43表示为SCBC自制模组，首先，检查背光驱动IC（U801）外观有无烧焦痕迹？有则为模组坏引起驱动板故障，需更换驱动板并拆模组维修，详细说明见后面介绍。
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。
当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。
为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况，需要重新连接或更换。
其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。
最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。
夏普大型液晶屏幕的拆解
夏普60LX830拆屏修理当今的LCD彩电，已经全部采用LED背光的屏幕了，LED背光灯条因为在长时间工作时温度很高、散热不良，长年累月的连续工作，常产生灯珠开路、虚焊、LED灯珠引线对铝底板间漏电、LED灯条塑料导线外皮压破与铝后壳间漏电等故障，引起开机后背光不亮、开机后背光保护、开机后烧坏背光驱动板故障。
为了检修LED灯条、更换LED 灯珠或灯条，就要拆开屏幕，因为LCD液晶片很薄、很重、很软、很脆、面积很大，在拆开屏幕过程中，很容易失手损坏昂贵的LCD屏，因此，拆屏风险很大，需要特别谨慎。
在拆屏前需要认真学习和了解拆屏的方法、步骤、程序及注意事项。
不同机型的LCD屏幕，结构不同，分解和拆屏的方法也不同。
按分解拆屏的顺序，大体分为两大类：从屏幕模组前部拆法和从屏幕模组后部拆法。
从前部拆法是指在分解拆卸屏幕时，把屏幕水平放置在平台上，LCD屏朝上，后背铝壳朝下，先把屏幕四周外边缘的紧固螺丝全部拧下，取下紧固前框与后壳的夹片，然后从屏幕前边的LCD液晶片开始入手，由上而下，一层一层的拆卸屏幕各层膜片，最后只剩下屏幕的铝板后壳及内嵌在后壳内边缘的LED灯条。
前拆法因为第一步就要取出LCD 液晶屏，因此，要准备好拿取液晶屏的吸盘。
如果没有吸盘，直接用手抠住面积很大、很重、很薄、很脆的LCD液晶片边缘抬高，很容易造成LCD屏断裂、因用力扭曲变形而损坏。
因此，吸盘是拆大屏的必备工具。
夏普46寸以下的小屏LCD彩电，大多要采用这种拆法。
从后部拆法是指在分解拆卸屏幕时，把屏幕水平放置在平台上，LCD屏幕朝下，后背的铝后壳朝上。
这种类型的屏幕，构成前框的材料是由四段90度的角铁，围合成一个有四个直角的闭合矩形。
内部嵌放LCD液晶片、导光板、光栅板等光学膜片。
见下面的照片。
后壳是一整张铝板，冲压成带有90度窄折边的闭合矩形。
上下边框内嵌LED灯条。
后壳内表面放置反光板（很薄、很软、不透光的白色塑料膜)。
见下面照片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修方案 绝缘破皮处或换灯条线 换灯条线 重新插入灯条线 换conn.或拨正pin针重新插入 Conn.重新焊接 换灯条
备注
灯条铜皮线脱落须换灯条
背光不良/暗区（LED） 分析： 1、先换电源板确定是屏本身问题 2、外观看灯条线，先确定灯条线无问题
3、拆解背光，确认灯条线是否有破皮短路，灯条线插头是否有插座完全结合，
重新焊接 换灯管
分析接下页
点即灭（LCD）
分析： 1、先换电源板,确定是屏本身问题 2、外观看灯管线、插头是否OK，特别看插头是否有烧焦、发黄
3、拆背光，确认是灯座、灯管状况
4、如实在看不出来，直接换灯管（点灯
可能原因 灯管线断 插头脱落/插头烧
pin针是否歪斜/脱落，connector是否脱落，LED灯珠是否发黑击伤
其他
还有少数像背光不均、漏光、异物、等故障，这些故障维修比较简单 拆解背光就能进行维修。
膜片不平导致发光不均
漏光
2017/12/12
31
LED32R5200PDE
拆开可以看到如右图所示，灯座脱落
维修方法 1.先用刀片将灯条沿散热铝片切下 （最好连着导热胶一起切下，焊好 灯座直接贴上）用烙铁加锡用拖一 遍，然后用热风箱在底部加热将灯 座焊上。 2.将灯条和散热铝板一起拆下，直接 用烙铁将灯座焊上。 拆屏注意事项 1.拆卸时需佩戴手套 2.注意固定PCBI的一些胶带 3.PCB板是双面胶固定，拆的时候注 意保护COF。
小窍门
• 左手掰着装饰条 微微往上拉，右 手用刀片紧挨屏 边框划开。
一闪无光
机型:LED58R5500F
CN1假焊
注意事项
1、面框螺丝较多且容易打滑。 2、尺寸大还是软屏，取液晶面板的时候要小心。 3、奇美屏面板两边带COF，要注意保护COF。 4、五组灯条，维修时最好每一组灯条的连接点 都补焊。
KONKA
液晶屏维修
技术质量组
1
目录
1.液晶屏结构 2.拆卸步骤注意事项
3.液晶屏常见问题
4.典型机型
、
5.背光类故障维修手册
、
2
液晶屏结构
拆卸步骤 故障现象：暗影
拆掉面框
卸下边框周围螺丝，用小一字螺丝刀撬开即可！
拆下面板
注意：1、目前康佳屏在结构上有用胶布固定面板的习惯， 所以在拆面板时需把胶布清理干净！2、在放置面板时需先 清理下台面，防止有尖锐物体刮花面板！3、在面板没贴保 护膜的情况下，面向我们的一面紧贴座面放置！
1.LED灯烧坏 2.LED灯座脱落 3.接插线松动 4.LED灯条漏电 2200系列配屏较多 但是LED灯条可以进行 代换，唯独42寸138YT 较为特殊不能进行代换
LED42/47X8100PDE
8100系列1BOM用的是LG屏到了2BOM以后用的全是康佳 屏但用的还是LG的PCBI，所以除了背光类问题维修起来 还是一样的
LG屏背光常见故障： 暗影 故障原因：LED灯坏、 LED灯移位（较多） 康佳屏背光常见故障：暗影 故障原因：IC7018坏（较多）、 LED灯坏、灯座脱落
暗影
机型:LED42/47X8100PDE （LG屏）
拆解后分析原因
暗影 （康佳屏）
何区分是IC7018好坏：当出 现如右上图暗区时，可以将 驱动板上灯条连接线 L、R调 换位置看暗区是否变换位置， 如果暗区位置改变则确定 LED背光灯OK，问题在背光 驱动电路，更换IC7018即可。
注意：拿面板的姿势
拆下胶框
目前康佳一体机的胶框基本上是以卡扣的形式 固定，用镊子撬开即可。
取出膜片、导光板、反射片
注意：在取膜片、导光板、反射片时必须戴手套，否 则很容易留下手印！
找出故障原因
点亮背光，可以看到有一 小节不亮。
维修步骤 1、锁定这一小节的位置看是 否有明显烧灯的痕迹，如 果有更换LED灯即可。 2、检查LED灯座是否假焊， 如果有补焊即可。 3、检查灯座插线是否烧坏， 如果有更换即可。
维修方案 连接/更换灯管线 更换插头
备注 电源板保护状况，有可能是 背光暗带，也有可能是点即 灭
灯管断
灯管焊接不良 灯管不良
换灯管
重焊灯管 换灯管
分析基本同点即灭
背光不良/暗区（LED）
现象：背光不亮或一闪即灭；或背光点亮后，出现屏沿前壳边缘区块发暗（LED 灯条不良）
可能原因 灯条线破皮与地短路 灯条线插头pin针脱落 灯条线插头未完全插入conn. 灯条conn. Pin针歪斜 灯条conn. 脱落 灯条不良
LED37R5200PDE
如右图所示灯座脱落
维修方法：此机维修比较 简单，将灯条和散热铝板 一起拆下用烙铁将灯座焊 上即可。 拆屏注意事项 1.拆卸时需佩戴手套 2.注意固定PCBI的一些胶带 3.PCB板是双面胶固定，拆 的时候注意保护COF。
屏闪
机型:LED40F2200NE
接插线松动
2200系列背光问题
背光类故障维修手册
点即灭（LCD）
现象：背光不亮，或一闪即灭
可能原因 灯管线断 高低压插头不良 灯座打火 灯座卡合不良 换插头 换灯座/灯管 换灯管/灯座 维修方案 换灯管线 备注 依不同背光结构会有不同的 结果，表现出现的故障有可 能是点即灭，也有可能是背 光暗带
灯管断
灯管焊接不良 灯管不良
换灯管
无法维修，直接报废的： 1、漏液、破片
2、面内引起的竖线（半线、虚线等）
典型机型
1、LED32/37R5200PDE（无光）
2、LED40/42F2200NE（屏闪） 3、LED42/47X8100PDE（暗影）
4、LED58R5500F(一闪无光)
LED32/37R5200PDE
机型：LED32R5200PDE 故障现象：无光 分析：开机无光，仔细观察隐隐能够看到康佳字符， 此机为康佳一体机背光驱动电路集成到主板，确 定背光驱动OK就是屏坏，问题锁定在背光源。 机型：LED37R5200PDE 故障现象：无光 分析：开机指示灯由绿灯变成一半绿一半红，开 机保护此机为康佳一体机背光驱动电路集成到主 板，确定主板OK就是屏坏，问题锁定在背光源
液晶屏常见问题
目前在分公司可开展无需设备维修的故障： 1、背光类不良（如背光不良、LED背光暗区、B/L异物等） 2、PCB类故障，可直接换元件 由PCB故障引起的画异 由PCB故障引起的黑屏
需要使用设备进行维修的：
1、偏光板类不良，如划伤，需要使用偏贴机 2、线类不良，需要使用TCP设备
3、由COF引起的画异、黑屏，需使用TCP设备
