液晶显示屏背光驱动集成电路工作原理
液晶屏背光驱动与保护原理分析
液晶屏背光驱动与保护原理分析液晶屏是一种广泛应用于电子产品的显示屏，其中的背光驱动与保护是其正常工作所必需的部分。
本文将对液晶屏背光驱动与保护原理进行分析。
背光驱动是液晶屏的核心组成部分，它主要负责为液晶屏提供亮度和色彩。
液晶屏背光驱动一般采用恒流源驱动方式，即通过恒流源来提供背光模组所需的工作电流。
背光驱动电路需要实现对背光的调光和调色，一般采用PWM(脉宽调制)方式实现。
PWM方式可以通过调整脉冲时间的长短来控制背光的亮度，从而实现液晶屏的亮度调节。
此外，背光驱动还需要支持不同的色彩显示需求，一般通过改变电流源的工作方式来实现对色彩的控制。
液晶屏的背光保护主要是为了延长背光的使用寿命和避免过度使用背光导致的功耗过大。
背光保护通常包括两个方面的考虑：背光的开关和亮度的调整。
背光的开关是指在液晶屏不使用时，将背光关闭以节省能源。
一般情况下，液晶屏的背光保护采用的是根据用户操作行为来实现背光的开关，比如在一段时间内未出现用户操作时，系统会自动关闭背光。
而液晶屏亮度的调整主要是为了适应不同环境光照强度下的显示效果。
液晶屏一般会自动感知环境光照的强度，并根据环境光照的变化来自动调整屏幕背光的亮度，以保持适宜的显示效果。
在液晶屏背光的保护中，还需要考虑背光灯的寿命问题。
背光灯一般采用冷白炽灯、荧光灯或LED作为光源，随着使用时间的增长，背光灯的亮度逐渐减弱，影响显示效果。
因此，液晶屏背光保护的另一个重要任务就是要延长背光灯的寿命，减少灯丝的老化和磨损。
一般液晶屏背光保护采用的是自动调节背光亮度的方式，根据背光灯的使用时间和亮度的变化，调整背光的亮度至合适的水平。
此外，还可以采用灯丝预热等方式进一步延长背光的寿命。
总体来说，液晶屏的背光驱动与保护是保证液晶屏正常工作的重要组成部分。
背光驱动负责为液晶屏提供亮度和色彩，而背光保护则是为了延长背光的使用寿命和节省能源。
通过合理设计背光驱动电路和背光保护的算法，可以实现液晶屏的正常工作和长久使用。

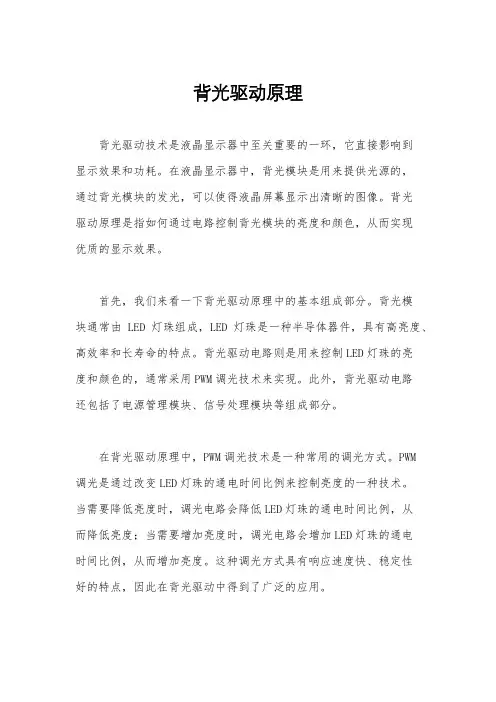

背光驱动原理
背光驱动原理背光驱动技术是液晶显示器中至关重要的一环，它直接影响到显示效果和功耗。
在液晶显示器中，背光模块是用来提供光源的，通过背光模块的发光，可以使得液晶屏幕显示出清晰的图像。
背光驱动原理是指如何通过电路控制背光模块的亮度和颜色，从而实现优质的显示效果。
首先，我们来看一下背光驱动原理中的基本组成部分。
背光模块通常由LED灯珠组成，LED灯珠是一种半导体器件，具有高亮度、高效率和长寿命的特点。
背光驱动电路则是用来控制LED灯珠的亮度和颜色的，通常采用PWM调光技术来实现。
此外，背光驱动电路还包括了电源管理模块、信号处理模块等组成部分。
在背光驱动原理中，PWM调光技术是一种常用的调光方式。
PWM调光是通过改变LED灯珠的通电时间比例来控制亮度的一种技术。
当需要降低亮度时，调光电路会降低LED灯珠的通电时间比例，从而降低亮度；当需要增加亮度时，调光电路会增加LED灯珠的通电时间比例，从而增加亮度。
这种调光方式具有响应速度快、稳定性好的特点，因此在背光驱动中得到了广泛的应用。
另外，背光驱动原理中还涉及到了电源管理模块。
电源管理模块主要用来为LED灯珠提供稳定的电源，以确保LED灯珠的正常工作。
在电源管理模块中，通常会包括过压保护、过流保护、短路保护等功能，以保证LED灯珠的安全可靠运行。
除了以上提到的组成部分外，背光驱动原理中还包括了信号处理模块。
信号处理模块主要用来接收来自显示控制器的信号，并将其转换成LED灯珠可以识别的信号，以控制LED灯珠的亮度和颜色。
信号处理模块的设计和性能直接影响到显示效果的质量和稳定性。
总的来说，背光驱动原理是液晶显示器中至关重要的一环，它直接影响到显示效果和功耗。
通过对背光模块、PWM调光技术、电源管理模块和信号处理模块的深入了解，可以更好地理解背光驱动原理，并在实际应用中取得更好的显示效果和功耗表现。
希望本文能够帮助读者更好地理解背光驱动原理，为液晶显示器的设计和应用提供一定的参考。
液晶电视机中背光灯驱动电路的组成及工作原理介绍
液晶电视机中背光灯驱动电路的组成及工作原理介绍液晶电视机中的背光灯驱动电路是将电能转换为光能，通过背光灯照亮液晶屏幕，使显示画面的背景明亮、色彩鲜艳。
背光灯驱动电路主要由背光灯电源、背光灯驱动器和控制电路组成。
背光灯电源是为背光灯提供直流电能的电路。
一般液晶电视机的背光灯电源采用开关电源。
开关电源的主要优点是高效率、小体积、适用范围广。
其工作原理是利用电源的电能，经过变压器将交流电转换成直流电，然后通过整流电路将直流电转换为稳定的低电压直流电，以供背光灯使用。
背光灯驱动器是将低电压直流电转换成高电压交流电，以驱动背光灯发光的电路。
背光灯驱动器一般采用逆变器，逆变器的工作原理是利用交流电输入，通过变压器将低电压升高到足够驱动背光灯发光的高电压。
逆变器还具有调节电压和电流的功能，以保证背光灯工作的稳定性和亮度。
控制电路是控制背光灯开关和亮度的电路。
液晶电视机的控制电路通常由主控芯片和各种传感器组成。
主控芯片是整个电视机的控制中心，可以接收用户的指令，并根据不同情况对背光灯进行开关控制和亮度调节。
传感器可以感知环境亮度、温度等因素，根据感知结果调节背光灯的亮度和温度，以提供更好的视觉效果和用户体验。
总结一下，液晶电视机中背光灯驱动电路的主要组成部分包括背光灯电源、背光灯驱动器和控制电路。
背光灯电源将电能转换为直流电以供背光灯使用，背光灯驱动器将低电压直流电转换成高电压交流电以驱动背光灯发光，而控制电路则负责控制背光灯的开关和亮度调节。
这些组成部分相互配合，将电能转换为光能，最终照亮液晶屏幕，展现出清晰亮丽的画面。

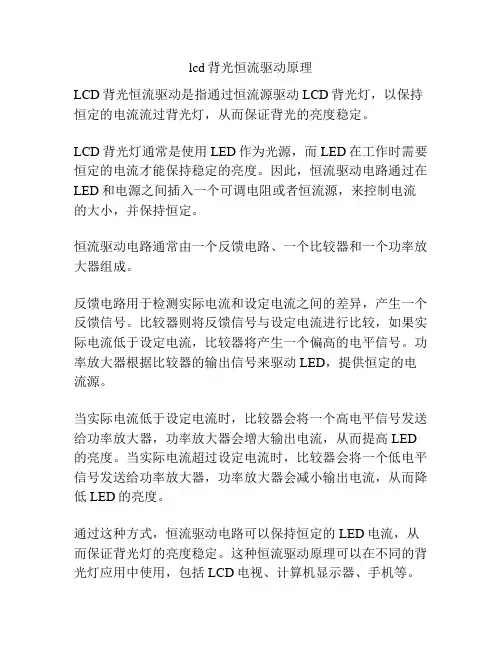

lcd背光恒流驱动原理
lcd背光恒流驱动原理
LCD背光恒流驱动是指通过恒流源驱动LCD背光灯，以保持恒定的电流流过背光灯，从而保证背光的亮度稳定。
LCD背光灯通常是使用LED作为光源，而LED在工作时需要恒定的电流才能保持稳定的亮度。
因此，恒流驱动电路通过在LED和电源之间插入一个可调电阻或者恒流源，来控制电流的大小，并保持恒定。
恒流驱动电路通常由一个反馈电路、一个比较器和一个功率放大器组成。
反馈电路用于检测实际电流和设定电流之间的差异，产生一个反馈信号。
比较器则将反馈信号与设定电流进行比较，如果实际电流低于设定电流，比较器将产生一个偏高的电平信号。
功率放大器根据比较器的输出信号来驱动LED，提供恒定的电流源。
当实际电流低于设定电流时，比较器会将一个高电平信号发送给功率放大器，功率放大器会增大输出电流，从而提高LED 的亮度。
当实际电流超过设定电流时，比较器会将一个低电平信号发送给功率放大器，功率放大器会减小输出电流，从而降低LED的亮度。
通过这种方式，恒流驱动电路可以保持恒定的LED电流，从而保证背光灯的亮度稳定。
这种恒流驱动原理可以在不同的背光灯应用中使用，包括LCD电视、计算机显示器、手机等。

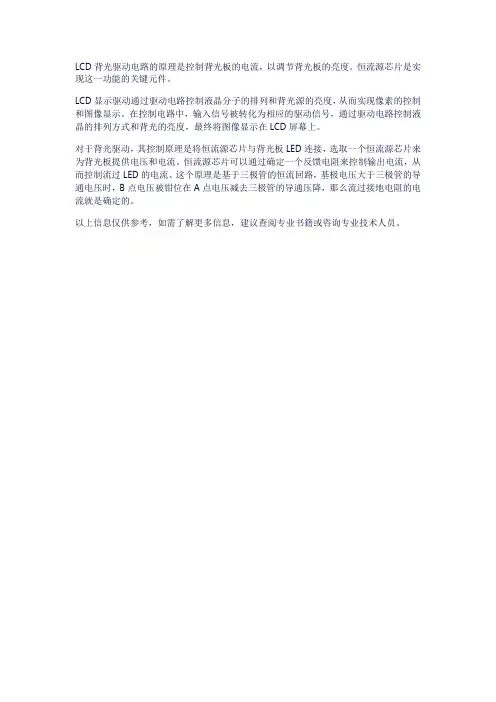

lcd背光驱动电路原理
LCD背光驱动电路的原理是控制背光板的电流，以调节背光板的亮度。
恒流源芯片是实现这一功能的关键元件。
LCD显示驱动通过驱动电路控制液晶分子的排列和背光源的亮度，从而实现像素的控制和图像显示。
在控制电路中，输入信号被转化为相应的驱动信号，通过驱动电路控制液晶的排列方式和背光的亮度，最终将图像显示在LCD屏幕上。
对于背光驱动，其控制原理是将恒流源芯片与背光板LED连接，选取一个恒流源芯片来为背光板提供电压和电流。
恒流源芯片可以通过确定一个反馈电阻来控制输出电流，从而控制流过LED的电流。
这个原理是基于三极管的恒流回路，基极电压大于三极管的导通电压时，B点电压被钳位在A点电压减去三极管的导通压降，那么流过接地电阻的电流就是确定的。
以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业技术人员。

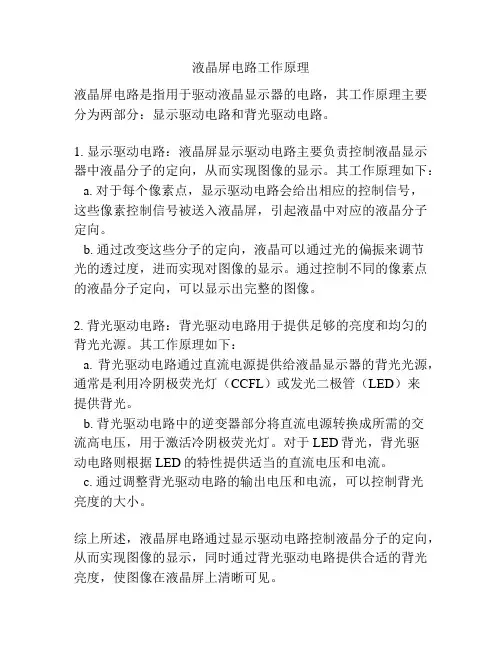

液晶屏电路工作原理
液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路，其工作原理主要分为两部分：显示驱动电路和背光驱动电路。
1. 显示驱动电路：液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向，从而实现图像的显示。
其工作原理如下： a. 对于每个像素点，显示驱动电路会给出相应的控制信号，
这些像素控制信号被送入液晶屏，引起液晶中对应的液晶分子定向。
b. 通过改变这些分子的定向，液晶可以通过光的偏振来调节
光的透过度，进而实现对图像的显示。
通过控制不同的像素点的液晶分子定向，可以显示出完整的图像。
2. 背光驱动电路：背光驱动电路用于提供足够的亮度和均匀的背光光源。
其工作原理如下：
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源，通常是利用冷阴极荧光灯（CCFL）或发光二极管（LED）来
提供背光。
b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压，用于激活冷阴极荧光灯。
对于LED背光，背光驱
动电路则根据LED的特性提供适当的直流电压和电流。
c. 通过调整背光驱动电路的输出电压和电流，可以控制背光
亮度的大小。
综上所述，液晶屏电路通过显示驱动电路控制液晶分子的定向，从而实现图像的显示，同时通过背光驱动电路提供合适的背光亮度，使图像在液晶屏上清晰可见。
液晶显示屏背光驱动集成电路工作原理
液晶显示屏背光驱动集成电路工作原理液晶显示屏已经成为现今个人电子设备的主要显示技术之一。
在许多种液晶显示屏中，背光驱动器集成电路（IC）是控制屏幕亮度和对比度的关键组件。
本文将介绍背光驱动器集成电路的工作原理和其对液晶显示屏的影响。
1.液晶显示屏的类型在谈论液晶显示屏背光驱动集成电路之前，我们需要先了解液晶显示屏的种类。
液晶显示器可以分为直接驱动型和间接驱动型两种。
直接驱动显示器中每个像素都被控制，而在间接驱动显示器中，一个像素由若干个液晶单元（LCU）组成。
LDC 需要通过背光来显示亮度和对比度，因而需要背光驱动集成电路来控制背光的亮度和色调。
2.背光驱动器集成电路基础背光驱动器集成电路是一种控制和供电背光的芯片。
基本上，这个芯片将电能转化为光能，控制屏幕亮度，并在使用时保存能源。
集成电路包括控制器和转换器，其中控制器处理来自计算机或其他设备的信号以控制背光亮度，而转换器将光转换为背光的适当电压和电流。
背光驱动器集成电路包括一些主要结构块：控制器、逆变器、放大器、电容和电感。
控制器和电源面板可以与显示器电路板上其他元件交换数据来控制背光。
逆变器可将直流电能转换为交流电，供给灯管的点灯。
放大器被用于发出液晶屏幕所需的强烈信号，以获得最好的效果。
在电容和电感方面，它们被用来维持逆变器的稳定工作并减少噪声。
一些背光驱动器集成电路可以自动调节背光的亮度，这有助于减少屏幕耗电量并更好地适应不同环境下的需求。
此外，这些芯片还可以实现颜色调整，以改善图像的质量，并击败背景光线的影响。
3.背光驱动器集成电路的使用领域背光驱动器集成电路常应用于数字相框、平板电视、笔记本电脑、便携式媒体播放器等具有液晶显示屏的设备。
它们被广泛用于任何需要高分辨率和力量控制的设备中。
4.背光驱动器集成电路的工作原理在显示器被打开时，大约80V到100V的直流电压被导入背光驱动集成电路。
该电路将电压转换为高频交流电，以控制高压直流电的输入，并在有需要时调整背光的亮度。
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。
当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。
为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况，需要重新连接或更换。
其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。
最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。
