(完整版)混凝土框架结构毕业课程设计

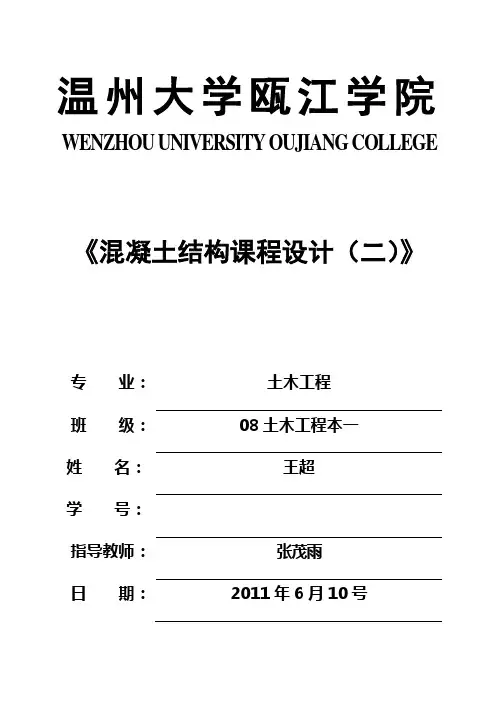

温州大学瓯江学院WENZHOU UNIVERSITY OUJIANG COLLEGE
《混凝土结构课程设计（二）》
专业：土木工程
班级：08土木工程本一
姓名：王超
学号：
指导教师：张茂雨
日期：2011年6月10号
混凝土框架结构课程设计
一．设计资料
某三层工业厂房，采用框架结构体系。框架混凝土柱截面尺寸边柱为500mm×500mm，中柱600mm×600mm。楼盖为现浇钢筋混凝楼盖，其平面如图所示。（图示范围内不考虑楼梯间）。厂房层高分别为4.5，4.2，4.2米。地面粗糙度类别为B类。（L1=8100，L2=6600）
1. 楼面构造层做法：20mm厚水泥砂浆地面，钢筋砼现浇板，15mm厚石灰砂浆
刷。
2．可变荷载：楼面屋面标准值取5.0KN m2，活荷载分项系数1.3。
3．永久荷载:包括梁、板及构造层自重。钢筋砼容重25 KN m3，水泥砂浆容重
20KN m3，石灰砂浆容重17KN m3，分项系数为1.2。
材料选用：
混凝土采用C20（f c＝9.6Nmm2,f t＝1.10Nmm2）。
钢筋柱、梁受力筋采用Ⅱ级钢筋（f y＝300 Nmm2），板内及梁内其它钢筋采用Ⅰ级（f y＝210 Nmm2）
二．框架梁及柱子的线刚度计算
取①轴上的一榀框架作为计算简图，如图所示。
梁、柱混凝土强度等级为C20，E
c
＝2.55×104Nmm2＝25.5×106KNm2。框架梁惯性矩增大系数：边框架取1.5，中框架取2.0。
中框架梁的线刚度：
i
b 1＝α
b
EI
b
l=2.0××25.5×106×0.3×0.736.6＝66.28×103KN·m2
边框架梁的刚度：
i
b 2α
b
EI
b
l＝1.5××25.5×106×0.3×0.736.6＝49.70×103KN·m2
底层中柱的线刚度：
i 底中＝EI c l=×25.5×106×0.6×0.634.5＝61.44×103KN ·m 2 底层边柱的线刚度
i 底边＝EI c l=×25.5×106×0.5×0.54.5＝29.51×103KN ·m 2 其余各层中柱的线刚度
i 其中＝0.9EI c l= 0.9××25.5×106×0.6×0.634.5＝55.30×103KN ·m 2 其余各层边柱的线刚度 i
底边
＝0.9EI c l= 0.9××25.5×106×0.5×0.54.5＝26.56×103KN ·m 2
三．荷载计算
1．恒荷载标准值计算
（1） 楼（屋）面自重
结构层:80厚现浇钢筋砼板 0.1 m ×25 KN m 3＝2.5 KN m 2 20mm 厚水泥砂浆面层 0.02 m ×20 KN m 3＝0.4 KN m 2 20mm 石灰砂浆天棚抹灰 0.015 m ×17 KN m 3＝0.26 KN m 2 合计 g k ＝3.16 KN m 2 （2） 梁自重
次梁自重 25 KN m 3×0.25 m ×（0.45m －0.1m ）＝2.19 KN m 次梁抹灰自重 2×17KN m 3×0.015m ×（0.45m －0.1m ）＋0.02m ×0.25m
×17KN m ＝0.26 KN m
合计 g k ＝2.45 KN m 主梁自重 25 KN m 3×0.3 m ×（0.7m －0.1m ）＝4.5 KN m
主梁抹灰自重 2×17KN m 3×0.015m ×（0. 7m －0.1m ）＋0.02m ×0.3m
×17KN m ＝0.41KN m
合计 g k ＝4.91 KN m
（3）柱自重
边柱自重25 KN m3×0.5 m×0.5 m＝6.25 KN m
边柱抹灰自重4×17 KN m3×0.02 m×0.5 m＝0.68 KN m 合计g k＝6.93 KN m 中柱自重25 KN m3×0.6 m×0.6 m＝9.0 KN m
中柱抹灰自重4×17 KN m3×0.02 m×0.6 m＝0.82 KN m 合计g k＝9.82 KN m 2．活荷载标准值计算
（1）楼（屋）面活荷载标准值：5.0KN m2
（2）雪荷载
s k=0.35 KN m2
屋面活荷载不与雪荷载同时考虑，
取两者中大者。
3．框架竖向荷载计算
（1）A~B(B~C,C~D)轴间框架梁
楼面（屋面）板传荷载;
恒载：3.16 KN m2×3.3 m×58＝
6.52 KN m
活载： 5.0KN m2× 3.3m×58＝
10.31 KN m
梁自重：4.91 KN m
A~B(B~C,C~D)轴间框架梁均布荷载为:
恒载＝板传荷载＋梁自重
＝6.52 KN m＋4.91KN m＝11.43 KN m
活载<板传荷载
取荷载11.34 KN m
（2） A (D)轴柱竖向荷载计算
顶层柱顶
顶层柱顶恒载：
屋面板传荷载
3.16 KN m2×3.3m×58×3.3 m＋3.16 KN m2×3 .3m×（1－2×0.422
×0.423）×3.9 m＝63.15KN
梁传荷载
2.45 KN m×（
3.9m－0.25m）＋
4.91 KN m×（3.3m－0.25m）＝
23.92KN
顶层柱顶活载：
屋面板传荷载
5.0KN m2×3.3m×58×（3.3m－
0.25m）＋5.0KN m2×3 .3m×（1－2×0.422×0.423）×（3.9m－0.25m）
＝90.10KN
顶层柱顶恒载＝板传荷载＋梁传荷载
＝63.15KN＋23.92KN
＝87.07 KN
顶层柱顶活载＝板传荷载
＝90.10KN
二层柱顶恒载＝板传荷载＋梁传荷载＋柱自重
＝2×44.82KN＋2×23.92KN＋6.93 KN m×4.2 m
＝166.59KN
二层柱顶活载＝板传荷载
＝2×72.57KN
＝145.14 KN
底层柱顶恒载＝板传荷载＋梁传荷载＋柱自重
＝3×44.82KN＋3×23.92KN＋2×6.93 KN m×4.2
m
＝264.43 KN
底层柱顶活载＝板传荷载
＝3×72.57KN
＝217.71 KN
基础顶面恒载＝板传荷载＋梁传荷载＋柱自重
＝3×44.82KN＋3×23.92KN＋(2×6.93 KN m×
4.2 m＋6.93 KN m×4.7 m)
＝297.0 KN
基础顶面活载＝0 KN
（3）B(C)轴柱竖向荷载计算
顶层柱顶
顶层柱顶恒载：
屋面板传荷载
2×（3.16 KN m2×3.3m×58×3.3 m＋3.16 KN m2×3 .3m×（1－2×
0.422×0.423）×3.9 m）＝89.64KN
梁传荷载
2×（2.45 KN m×（3.9m－0.25m）＋4.91 KN m×（3.3m－0.25m））
＝47.84KN
顶层柱顶活载：
屋面板传荷载
2×（5.5KN m2×3.3m×58×（3.3m－
0.25m）＋5.5KN m2×3 .3m×（1－2×0.422×0.423）×（3.9m－0.25m））＝145.14KN
顶层柱顶恒载＝板传荷载＋梁传荷载＝137.48 KN
顶层柱顶活载＝板传荷载＝145.14KN
二层柱顶恒载＝板传荷载＋梁传荷载＋柱自重＝316.2KN
二层柱顶活载＝板传荷载＝290.28 KN
底层柱顶恒载＝板传荷载＋梁传荷载＋柱自重＝494.93 KN
底层柱顶活载＝板传荷载＝435.42KN
基础顶面恒载＝板传荷载＋梁传荷载＋柱自重＝541.08 KN
基础顶面活载＝板传荷载＝0 KN
框架在竖向荷载作用下的受荷图如图所示
4．框架水平荷载计算
为简化计算，将风荷载近似用作用在屋面梁和楼面梁节点处的集中荷载，其标准值：
W k＝βzμsμzω0（h i＋h j）B2
W K计算过程见表
集中风荷载标准值
离地高
度zm μzβzμsω0
KN m2
h i h j B W k
KN
13.1 1.09 1.3 1.3 0.6 4.2 0 3.9 9.05
8.9 1.00 1.07 1.3 0.6 4.2 4.2 3.9 13.67
4.7 1.00 1.02 1.3 0.6 4.7 4.2 3.9 13.81
四．框架结构内力计算（采用分层法和D值法）
为简化计算，考虑如下几种单独受荷情况：
（1）恒载作用
（2）活荷载作用于A～B轴跨间
（3）活荷载作用于B～C轴跨间
（4）活荷载作用于C～D轴跨间
（5）风荷载作用（从左向右或从右向左）
1．恒荷载标准值作用下的内力计算
节点各杆的弯矩分配系数按下式计算
μik=i ikΣi ik
节点的不平衡弯矩即梁固端弯矩M=－112ql02
由分层法可求得整个框架在恒荷载作用下的弯矩图（计算过程见图a），在求得结构支座弯矩（按弹性理论计算）后采用结构实际
荷载按静定结构由平衡条件可求得杆件其他内力。跨内最大正弯矩
近似按跨中弯矩计算。梁端剪力根据梁上竖向荷载引起的剪力与梁
端弯矩引起的剪力叠加而得。柱轴力可由梁端剪力和节点集中力叠
加而得。
恒荷载标准值满跨作用的弯矩图、剪力图、轴力图见图1、图2、
图3
2．活荷载标准值作用下的内力计算
活荷载标准值作用在A～B轴跨间的分层法计算过程见图
b、弯矩图、剪力图、轴力图见图4、图5、图6
活荷载标准值作用在B～C轴跨间的分层法计算过程见图
c、弯矩图、剪力图、轴力图见图7、图8、图9
活荷载标准值作用在C～D轴跨间的分层法计算过程见图
d、弯矩图、剪力图、轴力图见图10、图11、图12
3．风荷载标准值作用下的内力计算
采用D值法按下述步骤计算框架内力(见表1~5)
（1）确定各柱的反弯点位置；
（2）分层取脱离体计算各反弯点处剪力；
（3）先求柱端弯矩，再由节点平衡求梁端弯矩，当为中间节点时，按梁的线相对线刚度分配节点的柱端不平衡弯矩。
（4）其他内力的计算 : 根据力的平衡条件，由梁两端的弯矩求出梁的剪力；由梁的剪力，根据节点的平衡条件，可求出
柱的轴力。
风荷载标准值作用下的内力图见图13、14、15所示
图a 恒荷载作用下分层法计算过程
表1 A(D)轴框架柱反弯点位置
层号y o y1y2y3y yhm 3 4.2 1.75 0.39 0 0 0 0.39 1.64 2 4.2 1.75 0.45 0 0 0.45 1.89 1 4.7 1.76 0.56 0 0 0 0.56 2.63
表2 B(C)轴框架柱反弯点位置
层号y o y1y2y3y yhm
3 4.2 1.97 0.40 0 0 0 0.40 1.68 2 4.2 1.97 0.45 0 0 0 0.45 1.89 1 4.7 1.98 0.55 0 0 0 0.55 2.59
表3框架柱修正后的抗侧刚度
轴号层
号αc EIh D=αc
12EIh3
A(D) 3层0.47 28.46 9.10 2层0.47 28.46 9.10 1层0.60 28.26 9.21
B(C) 3层0.50 59.01 20.08 2层0.50 59.01 20.08
1层0.62 58.60 19.74 表4风荷载作用下框架柱端剪力弯矩和梁端弯矩计算
轴号层
号
V i
kN
D
kN
m
∑D
kN
m
D∑
D
V
kN
yhm Mcs
kN·
m
Mcx
kN
·m
Mbz
kN
·m
Mb
y
kN
·m
A 3 9.05 9.10 58.30.16 1.4 1.64 3.71 2.38 3.71
(D) 6 5
2 22.7
2 9.10 58.3
6
0.16 3.6
4
1.898.41 6.88 10.7
9
1 36.5
3 9.21 57.9 0.18 6.5
8
2.631
3.62 17.3
1
20.5
B( C) 3 9.05 20.0
8
58.3
6
0.34 3.0
8
1.687.76 5.17 3.34 4.42
2 22.7
2
20.0
8
58.3
6
0.34 7.7
2
1.8917.83 14.5
9
9.89 13.1
1 1 36.5
3
19.7
4
57.9
0.34 12.
42
2.5926.21 32.1
7
17.5
4
23.2
6
表5风荷载作用下框架柱轴力和梁端剪力计算
层号梁端剪力kN 柱轴力kN
AB跨BC跨CD跨A轴B轴C轴D轴
3 1.02 1.3
4 1.02 1.02
（拉）
0.32 0.32 1.02（拉）
2 3.1
3 3.97 3.13 4.15
（拉）
1.86 1.86 4.15（拉）
1 5.76 7.05 5.76 9.91
（拉）3.15 3.15 9.91（拉）
