液压回路练习题
液压作业2(基本回路有答案)
《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：（1）先导式溢流阀原理由哪两部分组成（2）何处为调压部分（3）阻尼孔的作用是什么（4）主阀弹簧为什么可较软解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
10、容积式液压泵的共同工作原理是什么答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔：⑵密封容积交替变化；⑶吸、压油腔隔开。
11、溢流阀的主要作用有哪些答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。
12、液压传动系统主要有那几部分组成并叙述各部分的作用。
答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
13、容积式液压泵完成吸油和压油必须具备哪三个条件答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。
14、试述进油路节流调速回路与回油路节流调速回路的不同之处。
17、什么叫做差动液压缸差动液压缸在实际应用中有什么优点答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。
差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。
18、什么是泵的排量、流量什么是泵的容积效率、机械效率答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。
（2）泵的流量：单位时间内所排出的液体体积。
（3）泵的容积效率：泵的实际输出流量与理论流量的比值。
（4）机械效率：泵的理论转矩与实际转矩的比值。
19、什么是三位滑阀的中位机能研究它有何用处答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。
（2）研究它可以考虑：系统的保压、卸荷，液压缸的浮动，启动平稳性，换向精度与平稳性。
项目6 液压控制阀及液压回路习题
项目六液压控制阀及液压回路一、填空题1．在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。
这种回路称为_______。
2．调速阀是由________阀和 _______阀________联组成的。
_______阀的进出口的压力差是由________阀保证而基本不变化一的，使其流量不受负载变化的影响。
一般情况下，对于调速阀其________必须大于一定值（5×105Pa或10×105Pa），才能正常工作。
3．溢流阀的进口压力随流量变化而波动的性能称为________，性能的好坏用________或________、________评价。
4．溢流阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为________压力控制，阀口常________，先导阀弹簧腔的泄漏油必须________。
5．当油液压力达到预定值时便发出电信号的液－电信号转换元件是_______。
6．三位四通手动中位机能为P型换向阀的职能符号是________。
7．溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是_______的，溢流量为_______，当溢流阀进口压力等于调整压力时，溢流阀阀口是_______，溢流阀开始_______。
8．换向阀的驱动方式主要有________、________、________、________等。
9．先导式溢流阀中先导阀起________作用、主阀起________作用。
10．减压阀简化图形符号________，调速阀简化图形符号_____，液控单向阀简化图形符号________。
11．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为________控制和________控制。
同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为________同步和________同步两大类。
液压回路练习题
解：(1) A、B、C、D四元件间的压力调整关系为： pA>pB>pC，pD<pB (2)定位缸动作时，负载为0，减压阀B阀口全开， 所以1，2、3、4点的压力均为0。 (3)定位液压缸到位后，泵的出口压力逐渐升高， 直到达到顺序阀C的调定压力，顺序阀C打开，夹 紧缸动作，假设加紧缸负载压力为pF （pB>pF>pC），此时减压阀口仍旧全开，故此 阶段l、2、3、4点的压力为：p1=p2=p3=p4=pF (4)当夹紧缸到位后，若主系统仍处于未接通的 停止状态，泵的出口压力逐渐升高，直到达到溢 流阀A的调定压力，溢流阀溢流保压，减压阀B的 阀芯抬起，起减压作用，故各点的压力为，p1= pA ，p2=p3=p4= pB
练习1.试说明图示平衡回路是怎样工作的？回 路中的节流阀能否省去？为什么?
2. 图示为一速度换接回路，要求能实现“快进—工进-停 留-快退”的工作循环，压力继电器控制换向阀切换。 问该回路能实现要求的动作吗？请说明原因。
3 试分析图所示的平衡回路的工 作原理。
4.如图所示的液压系统，已知运动部件重量为G，泵1和 2的最大工作压力分别为p1、p2各有什么作用?
（2）阀4、5、6、9的调定压力如何? （3）系统包含哪些基本回路?
5. 图所示回路中，已知两液压缸的活塞面积相同A=0.02m2， 负载分别为F1=8103N，F2=4103N。设溢流阀的调整压力 为pY=4.5MPa，试分析减压阀调整压力值分别为1MPa， 2MPa，4MPa时，两液压缸的动作情况。
液压系统回路练习题
例1 图示为一顺序动作回路，设阀A、B、C、D的调整压力分
别为pA、pB、pC、pD，定位动作负载为0，若不计油管及换
向阀、单向阀的压力损失，试分析确定： (1)A、B、C、D四元件间的压力调整关系； (2)当lDT瞬时通电后，定位液压缸作定位动作时，1、2、3、4 点的压力； (3)定位液压缸到位后，夹紧液压缸动作时，1、2、3、4点处 的压力； (4)夹紧液压缸到位后，1，2、3，4点处的压力又如何?
液压平口钳传动回路设计--习题(完整版)实用资料
液压平口钳传动回路设计--习题（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）一、填空● 液压缸的类型和特点1.液压缸是将（）能转变为（）能，实现直线往复运动的液压元件。
2.液压执行元件包括液压缸和液压马达，其中（）输出旋转运动，（）输出直线运动。
3.液压传动中最重要的参数是（）和（），它们的乘积是（）。
4.液压缸运动速度的大小决定于（）。
5.差动回路中，活塞直径为D ，活塞杆直径为d ，为使活塞快进和快退速度相等，D和d满足关系（）。
6.柱塞缸由于柱塞与缸筒无配合要求，所以它特别适用于行程（）的场合。
7.液压缸的（）效率是液压缸的实际运动速度和理想运动速度之比。
8.摆动式液压缸可分为（）式和（）式两种。
9.工作行程很长的情况下，使用（）缸最合适。
10.液压缸在低速运动时常发生周期性的停顿或跳跃运动，称为（）。
11.活塞式液压缸分为（）和（）两种结构。
12.柱塞缸的运动速度v与缸筒内径D的关系（）。
二、选择● 液压缸的类型和特点1.液压缸是将液体的压力能转换为（）的能量转换装置。
A．动能B．机械能C．位能D．热能2.液压缸有效面积一定时，其活塞运动的速度由（）来决定。
A．压力B．流量C．排量D．负载3.液压缸的运动速度取决于（）。
A．压力和流量B．流量C．压力D．负载4.高速液压马达的转速大于（）。
A．300r/min B．400r/min C．500r/min D．600r/min5.双出杆液压缸，采用缸筒固定安装方式时，工作台的移动范围为缸筒有效行程的（）。
A．4倍B．3倍C．2倍D．1倍6.可实现差动连接的液压缸是（）。
A．等直径双杆活塞式液压缸B．单杆活塞式液压缸C．柱塞式液压缸D．摆动式液压缸7.差动连接的液压缸可使活塞实现（）。
A．减速B．加速C．慢速D．快速8.已知单杆活塞液压缸两腔有效面积A1=2A2，泵供油流量为q，若将液压缸差动连接，活塞快进，则进入液压缸无杆腔的流量是（）；如果不差动连接，则小腔的排油流量是（）。
液压习题传动练习2(含答案)

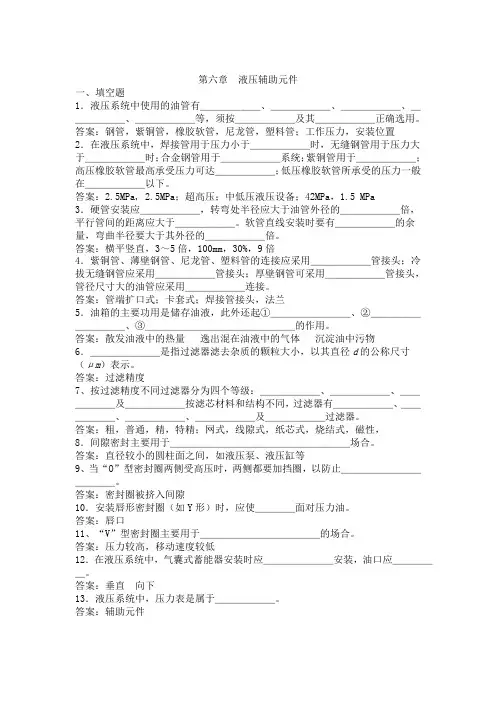

第六章液压辅助元件一、填空题1．液压系统中使用的油管有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿等，须按＿＿＿＿＿＿及其＿＿＿＿＿＿正确选用。
答案：钢管，紫铜管，橡胶软管，尼龙管，塑料管；工作压力，安装位置2．在液压系统中，焊接管用于压力小于＿＿＿＿＿＿时，无缝钢管用于压力大于＿＿＿＿＿＿时；合金钢管用于＿＿＿＿＿＿系统；紫铜管用于＿＿＿＿＿＿；高压橡胶软管最高承受压力可达＿＿＿＿＿＿；低压橡胶软管所承受的压力一般在＿＿＿＿＿＿以下。
答案：2.5MPa, 2.5MPa；超高压；中低压液压设备；42MPa，1.5 MPa3．硬管安装应＿＿＿＿＿＿，转弯处半径应大于油管外径的＿＿＿＿＿＿倍，平行管间的距离应大于＿＿＿＿＿＿。
软管直线安装时要有＿＿＿＿＿＿的余量，弯曲半径要大于其外径的＿＿＿＿＿＿倍。
答案：横平竖直，3～5倍，100mm，30%，9倍4．紫铜管、薄壁钢管、尼龙管、塑料管的连接应采用＿＿＿＿＿＿管接头；冷拔无缝钢管应采用＿＿＿＿＿＿管接头；厚壁钢管可采用＿＿＿＿＿＿管接头，管径尺寸大的油管应采用＿＿＿＿＿＿连接。
答案：管端扩口式；卡套式；焊接管接头，法兰5．油箱的主要功用是储存油液，此外还起①＿＿＿＿＿＿＿＿、②＿＿＿＿＿＿＿＿＿＿、③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的作用。
答案：散发油液中的热量逸出混在油液中的气体沉淀油中污物6．＿＿＿＿＿＿＿是指过滤器滤去杂质的颗粒大小，以其直径d的公称尺寸（μm）表示。
答案：过滤精度7、按过滤精度不同过滤器分为四个等级：＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿按滤芯材料和结构不同，过滤器有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿及＿＿＿＿＿＿过滤器。
答案：粗，普通，精，特精；网式，线隙式，纸芯式，烧结式，磁性，8．间隙密封主要用于＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿场合。
答案：直径较小的圆柱面之间，如液压泵、液压缸等9、当“O”型密封圈两侧受高压时，两侧都要加挡圈，以防止＿＿＿＿＿＿＿＿＿＿＿＿。
课外作业_第6讲_液压基本回路_参考答案
解：（1）换向阀处于中位时，液压泵油液只能通过溢流阀溢回油箱，所以 pA 5MPa
因顺序阀调定压力小于 pA ，所以顺序阀阀口全开，
pB pA 5MPa
减压阀调定压力小于 pA ，减压阀先导阀开启，阀口减小减压，
pC 3MPa
（2）2YA 得电，工进时，活塞受力平衡，有
pII1
FLII AII1
a液压缸无杆腔的工作压力为fl100004pa20105papsp15010a1所以溢流阀无溢流液压泵的工作压力为pp120105pa活塞的运动速度为vq0167106ms334105ms02cmmina150104b液压缸能克服的最大负载为flmaxpsa1241055010412000nfl所以溢流阀阀口开启液压泵的工作压力为pps24105pa因为活塞无法克服负载前进所以活塞速度为v0msc溢流阀不开启时液压缸所能克服的最大负载为psa1flmaxpa2q2cda2pq2a1a2a2q25010487001671062fpaa2410525104n12000nlmaxs12aca2220620011041d因为flflmax所以此时溢流阀仍处于关闭状态液压泵的工作压力为22a2qp11fla2q21fla2a1a1a12cdaa1a12cda14100000587005016710501020620011020105pa264液压缸活塞的运动速度为vq0167106ms334105msa150104d溢流阀不开启时液压缸所能克服的最大负载为a2q287001671062flmaxpsa1a2241055010410425104n12000n2a1cda22062005因为flflmax所以此时溢流阀仍处于关闭状态液压泵的工作压力为1fla2a2q2p1a1a12ac1da1187001671062410000210450102206200520105pa液压缸活塞的运动速度为vq0167106ms334105msa150104e溢流阀不开启时液压缸所能克服的最大负载为qcda2pppsp1p1flmaxa2p2a1a1q2flmaxpsa1p2a2a12cda87001671062241055010431052510450104206200810411250n因为flflmax所以此时溢流阀仍处于关闭状态液压泵的工作压力为fla2pq2ppa1a122cda1000018700167106251042310206200810450215105pa液压缸活塞的运动速度为vq0167106ms334105msa150104f溢流阀不开启时液压缸所能克服的最大负载为2flmaxpsa1p2a2a12qcda87001671062241055010431052510450104206200910411250n因为
液压基本回路练习题
一、填空题1、速度换接回路的功用是使( )在一个( )中，从一种运动速度变换到另一种运动速度。
2、锁紧回路的功用是在执行元件不工作时，切断其( )( )油路，准确地使它停留在( )原定位置上。
3、浮动回路是把执行元件的进、回油路连通或同时接通油箱，借助于自重或负载的惯性力，使其处于无约束的( )4、时间控制顺序动作回路是( )使多个缸按时间完成先后动作的回路。
5、节流调速回路它用定量泵供油，用节流阀(或调速阀)改变进入执行元件的流量使之变速。
根据流量阀在回路中的位置不同，分为( )、( )、( )三种回路。
6、速度控制回路包括( )、( )、( )三种回路。
7、所谓基本回路，就是由有关的( )组成，用来完成特定功能的典型油路。
8、增压回路用提高系统中( )中的压力。
它能使局部压力远远高于油源的压力。
9、卸荷回路的功用是，在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少( )和( )，延长泵和电机的使用寿命。
二、单项选择题1. 在图示回路中，液压泵输出流量QP＝10L/min，溢流阀调定压力PP＝20×105Pa，两个薄壁小孔型节流阀的流量系数都是Cd =0．67，开口面积分别为a1 =0．02cm2 、a2=0.01cm2，而油液密度ρ=900kg/m3，如不考虑溢流阀的调压偏差，试问在液压缸克服阻力向右运动时. 液压缸大腔的最高压力能达到多少?(A) 20×105pa(B) 10×105pa(C) 2×105pa(D) 40×105pa2. 图示采用进油路与回油路同时节流的调速回路。
设两节流阀的开口面积相等，a1=a2 =0.1cm2，两阀的流量系数均为Cd＝0.67，液压缸两腔有效面积分别为A1=100cm2 A2＝50cm2，负载F=5000N，方向始终向左，滥流阀调定压力PP＝20×105Pa，泵的流量QP ＝25L/min. 活塞往返运动的速度是多少?(A) 0.365m/s(B) 0.065m/s(C) 0．0365m/s(D) 0．073m/s3. 在如图所示的摹度控制回路中，已知泵的排量q＝160cm3/r，转速np＝1000r /min，容积效率ηvp=0．95，溢流阀调定压力py =70X105Pa，液压马达的排量qm＝160cm3/r，容积效率ηvm=0．95，机械效率ηmm=0．80，负载转矩Tm＝140N·m，节流阀的最大开度Amax＝200mm2. 通过节流阀的流量是多少?(A) 270L/min(B) 105L/min(C) 153L/min(D) 135L/min4．由变量泵和定量液压马达组成调速回路，变量泵排量可在0～50cms八范围内改变。
液压回路练习题
通过压力继电器感应液压系统中的压力变化，控制电磁换向阀的通断，从而改 变液压执行元件的动作顺序。
同步动作回路
等量分流同步回路
采用等量分流阀将液压泵输出的流量 平均分配给多个液压执行元件，实现 同步动作。
等量分流集流同步回路
结合等量分流阀和集流阀，使多个液 压执行元件在同步动作的同时，保持 相同的运动速度。
辅助元件
包括油箱、滤油器、冷却器等，保证系统正 常工作，注意定期维护和更换。
实验操作过程演示和讲解
01
系统启动
开启电源，启动液压泵，观察系统 压力是否正常。
功能测试
调节控制阀，观察液压缸的动作是 否符合要求，记录实验数据。
03
02
回路构建
按照实验要求搭建液压回路，注意 检查连接是否紧固、无泄漏。
故障模拟与排除
液压缸故障
液压缸是将液压能转换为机械能的执行元件，常见故障有 爬行、冲击、无力等，主要原因可能是缸内泄漏、油液污 染、密封件损坏等。
液压阀故障
液压阀用于控制液压系统中的压力、流量和方向，常见故 障有阀芯卡死、泄漏、振动和噪声等，主要原因可能是油 液污染、阀芯磨损、弹簧失效等。
辅助元件故障
辅助元件包括油箱、滤油器、冷却器等，常见故障有油温 过高、油液污染等，主要原因可能是油箱设计不合理、滤 油器堵塞、冷却器失效等。
采用高效率的液压泵、马 达、阀等元件，以降低内 部泄漏和能量损失。
优化管路设计
减少管路弯曲和接头数量， 降低沿程压力损失和局部 压力损失。
合理选择工作介质
根据系统工作压力和温度 范围选择合适的工作介质， 提高传动效率。
降低能耗和减少泄漏措施研究
采用节能技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）阀4、5、6、9的调定压力如何? （3）系统包含哪些基本回路?
A
9
5. 图所示回路中，已知两液压缸的活塞面积相同A=0.02m2， 负载分别为F1=8103N，F2=4103N。设溢流阀的调整压力 为pY=4.5MPa，试分析减压阀调整压力值分别为1MPa， 2MPa，4MPa时，两液压缸的动作情况。
阀a、b、c和d各是什么阀?在 系统中有何功用?
阀a、b、c和d的压力各应调整 为多少?
A
11
11
A
5
练习1.试说明图示平衡回路是怎样工作的？回 路中的节流阀能否省去？为什么?
A
6
2. 图示为一速度换接回路，要求能实现“快进—工进-停 留-快退”的工作循环，压力继电器控制换向阀切换。问 该回路能实现要求的动作吗？请说明原因。
A
7
3 试分析图所示的平衡回路的工 作原理。
A
8
4.如图所示的液压系统，已知运动部件重量为G，泵1和 2的最大工作压力分别为p1、p2，不计管路的压力损 失，问：
液压系统回路练习题
A
1
例1 图示为一顺序动作回路，设阀A、B、C、D的调整压力分
别为pA、pB、pC、pD，定位动作负载为0，若不计油管及换
向阀、单向阀的压力损失，试分析确定： (1)A、B、C、D四元件间的压力调整关系； (2)当lDT瞬时通电后，定位液压缸作定位动作时，1、2、3、4 点的压力； (3)定位液压缸到位后，夹紧液压缸动作时，1、2、3、4点处 的压力； (4)夹紧液压缸到位后，1，2、3，4点处的压力又如何?
A
2
解：(1) A、B、C、D四元件间的压力调整关系为： pA>pB>pC，pD<pB (2)定位缸动作时，负载为0，减压阀B阀口全开， 所以1，2、3、4点的压力均为0。 (3)定位液压缸到位后，泵的出口压力逐渐升高， 直到达到顺序阀C的调定压力，顺序阀C打开，夹 紧缸动作，假设加紧缸负载压力为pF （pB>pF>pC），此时减压阀口仍旧全开，故此 阶段l、2、3、4点的压力为：p1=p2=p3=p4=pF (4)当夹紧缸到位后，若主系统仍处于未接通的 停止状态，泵的出口压力逐渐升高，直到达到溢 流阀A的调定压力，溢流阀溢流保压，减压阀B的 阀芯抬起，起减压作用，故各点的压力为，p1= pA ，p2=p3=p4= pB
A
3
例2 请问如图所示液压系统能否实现缸A运动到终点后，缸B 才动作的功能？若不能实现，请问在不能增加液压元件的
条件下如何改进？
A
A
B
(a)
B
A (b )
B
A
4
(c)
解：不能实现所要求的顺序动作。这是因为节流阀和内控式顺序
阀相并联，二者入口压力相同，都是溢流阀的调定压力。当顺 序阀的调定压力小于或等于溢流阀的调定压力时，缸A、B同 时动作，当顺序阀的调定压力大于溢流阀的调定压力时，缸A 动作，顺序阀不工作，缸B始终不能动作。
将原图改成图(b)所示，就可以实现题目要求的顺序动作， 即把内控式顺序阀改变为液控顺序阀。此时，当缸A先动作， 到达终点后，节流阀出口压力憋高，当压力升高到液控顺序阀 的调定压力时，顺序阀打开，缸B进油并动作，从而实现了缸 A先动、缸B后动的顺序动作。
将原图改成图(c)所示， 也可以实现题目要求的顺序动作， 即把节流阀去掉。此时，将顺序阀的调定压力调整得比缸A的 负载压力高，缸A就可以先动作，当缸A到达终点后，泵的出 口压力升高，达到顺序阀的调定压力时，顺序阀打开，缸B进 油并运动，故而实现了缸A先动、缸B后动的顺序动作。但这 种回路中缸A的速度不可调。
F1
F
题5图
A
10
10
6.图所示液压系统,活塞及模具 的重量分别为 G1=3000N,G2=5000N;活 塞及活塞杆直径分别为 D=250mm,d=200mm;液压 泵1和2的最大工作压力分 别为P1=7Mpa,P2=32Mpa; 忽略各处摩擦损失.试问:
该系统由哪些基本回路组成， 各个回路中的关键控制元件 是什么？
