曲线桥设计理论
第四章 曲线桥设计理论
4.4 曲线桥设计中的特殊问题
1、曲线桥的分孔问题 曲线桥的分孔问题与直线桥相同，因为曲线桥的扭矩的合理
跨径比一般与按弯矩求出的合理跨径比一致。 2、支座布置问题 （1）单跨曲线梁
支承的偏心只能改变支承处各个支座处的反力分布而不能改 变梁的扭矩分布。 （2）多跨曲线梁
中间支承的预偏心可调整梁内的扭矩分布。
M Ri Ti RM 'i 'RTi"iM"Ti
式中： Ri 、 M Ti —— 竖向荷载 P 作用下，曲线梁 i 分配到的竖向荷载和扭矩； R'i 、 M 'Ti —— P 作用于转动中心 D 时，曲线梁 i 分配到的竖向荷载和扭矩； R"i 、 M "Ti —— P 作用于转动中心 D 时，曲线梁 i 分配到的竖向荷载和扭矩；
应该说明的是，弯梁桥中各主梁的长度通常是不相同的， 将弯桥的恒载均匀分配给各主梁将会导致较大误差，因此弯梁 桥中恒载横向分布的计算也是重要内容之一。一般说来，恒、 活载内力的横向分布是不相同的。
刚性横梁法 基本概念与假定
刚性横梁法是直线梁桥中修正偏压法在弯梁桥上的推广。该 法充分考虑了弯梁桥的弯扭耦合特性，将横梁视作支承在各片 弯主梁上的刚度为无限大的连续刚体，这样在外荷载作用下横 梁将象刚体一样一直保持直线形状。
单跨曲梁结构 对于两端设抗扭支承的超静定曲梁，支承的偏心只能
改变支承处各个支座上的反力分布而绝不能改变梁的扭矩 分布。如果一侧支承斜向变化时，该支点截面随斜角的增 大而增加负弯矩。而斜角需到某一个负角内，该截面都有 正弯矩产生。此负角度将随弯扭刚度比值的增大而增大。 这里规定当曲梁半径顺时针转动与斜支承线重合时，所得 到的锐角为正角，反之则为负角，如图b）所示。另外，
第四章 曲线桥设计理论
4.3 平面弯桥的荷载横向分布
利用横向分布方法分析桥梁结构，其实质是在一定的误差范围内， 寻求一个近似的内力影响面。去代替精确的内力影响面。对于弯梁桥， 此近似内力影响面通常要求在纵桥向(桥轴向)横桥向(径向)均具有各 自相似的影响线图形。因此计算结果的误差主要反映在内力影响面的 相似性、荷载的类型、组成及作用位置。
第四章 曲线桥设计理论
弯梁桥的发展概况
1、高等级公路的迅猛发展 2、城市立交的大量建设需要异型桥梁 3、设计手段的发展使设计水平提高 4、国外二十世纪六七十年代到达高峰，国内八
九十年代是研究高潮
第四章 曲线桥设计理论
曲线桥的受力特点
1.由于曲率的影响，梁截面在发生竖向弯曲时，必然产生 扭转，而这种扭转作用又将导致梁的挠曲变形，称之 为“弯—扭”耦合作用；
2. 弯桥的变形比同样跨径直线桥大，外边缘的挠度大于 内边缘的挠度，曲率半径越小、桥越宽，这一趋势越 明显；
第四章 曲线桥设计理论
3.弯桥即使在对称荷载作用下也会产生较大的扭转， 通常会使外梁超载，内梁卸载；
4.弯桥的支点反力与直线桥相比，有曲线外侧变大， 内侧变小的倾向，内侧甚至产生负反力；
5.弯桥的中横梁，是保持全桥稳定的重要构件，与 直线桥相比，其刚度一般较大；
6.弯桥中预应力效应对支反力的分配有较大影响， 计算支座反力时必须考虑预应力效应的影响。
第四章 曲线桥设计理论
4.1 平面曲梁的平衡微分方程
第四章 曲线桥设计理论
4.1 平面曲梁的平衡微分方程
第四章 曲线桥设计理论
4.1 平面曲梁的平衡微分方程
第四章 曲线桥设计理论
4.2 力与应变关系及圆弧曲梁位移的微分方程
第四章 曲线桥设计理论
4.2 力与应变关系及圆弧曲梁位移的微分方程
第四章 曲线桥设计理论
4.2 力与应变关系及圆弧曲梁位移的微分方程
第四章 曲线桥设计理论
4.2 力与应变关系及圆弧曲梁位移的微分方程
α、β分别称为平移常数和转动常数，它们同转动中心O一样， 也是表征弯梁桥整体工作的综合刚度系数。对于确定的弯梁桥截 面，两者皆为定值。
如在式(7-l 4）(a)、(b)中令P＝1，且作用位置e变动，即得任意 弯梁k的竖向荷载和扭矩荷载横向分布影响线坐标的计算公式：
对于已经拟定尺寸的弯梁桥，只要计算出α、β、h1k、h2k等各 项常数，便可根据式(7-16)、(7-17)求得任意弯梁k的荷载横向分 布影响线。
理论计算和试验结果均已证实，弯梁桥控制截面的控制内力与变 形的精确影响面一般在纵、横向均具有各自相似的变化规律。因此如 采用合适的近似影响面去代替，计算精度是能满足一般工程设计要求 的，这是我们能利用横向分布方法计算的基本前提。
第四章 曲线桥设计理论
4.3 平面弯桥的荷载横向分布
弯梁桥中由于弯扭耦合作用，无法采用对弯、扭分别求解 而后叠加的方法，更不能忽略主梁的抗扭刚度，否则会导致太 大的误差。因此在计算弯梁桥的横向分布时，不仅要考虑坚向 力的横向分布，而且应考虑扭矩的横向分布。
式中系数Ai、Bi、Ci只与θ0和ki有关，可以制成图表。
式(7-31)即为我们熟悉的计算直梁桥跨中横向分布影响线的修正 偏压法计算公式。 若忽略主梁的抗扭能力(GId＝0，β0’＝1)， 则得一般偏心受压法的计算公式
由此可见，式(7-16)、(7-17)是按刚性横梁原理计算并列梁桥荷 载横向分布影响线的一般公式。它不仅适用于常截面等间距的并 列式弯梁桥，而且可用于横向变截面且主梁横向间距不等的弯梁 桥。
c）为减小扭 矩，两端设置 抗扭支座，中 间跨设置向外 侧有偏心的铰 支座
d）为增大全 桥抗侧倾稳 定性，两端 设置抗扭支 承，中间交 替布置偏心 铰支承
事实上，偏心点铰支承连续曲梁的内力，可以看成 是由中心支承时连续曲梁的内力和中心支承连续梁上作 用的偏心支承中扭矩的内力两部分组成。支承偏心只能
调整曲梁的扭矩，但绝对不能消除扭矩。
（2）多跨弯桥支座布置
a）两端点 均设抗扭支 座，中间跨 设铰支座
b）当跨数较多 ，两端点设抗 扭支座，中间 也设置一定数 量的抗扭支座 ，其余均为中 心铰支座
下图所示为一多主梁弯桥的计算图式，各梁的曲率半径为Ri 桥轴处曲率半径为R0，中心角为0，因而各梁的计算跨径(弧长) 为li＝Ri0。
第四章 曲线桥设计理论
并列直线梁桥主梁和横梁的相对刚度比值可用下式表示：
第四章 曲线桥设计理论
众所周知，对于直线梁桥，假如横梁的抗弯刚度相当大时， 可设EIQ＝∞，即视横梁为不变形的刚性梁，这对于长宽比较大 的窄桥(通常L／B＞2，B为桥梁承重结构宽度)能充分反应荷载 分配的工作情况。对于弯梁桥，不仅具有相同的性质，而且弯 梁桥由于存在弯扭耦合作用，由竖向荷载引起的主梁挠度比相 应直梁桥要大，其α值大多可达直梁桥的100倍，故对于弯梁桥 采用刚性横梁假定要比直梁桥更适用。
对一般公路桥，支座偏心距 e c 小于2m时，偏心距对预加
应力和活载所引起的扭矩影响不大。
a）为单跨静定 曲梁中心布置
b）为单跨静定 曲梁偏心布置
c）为单跨超静定 d）为单跨超静定
曲梁中心布置
曲梁偏心布置
中间设置偏心铰支承的连续曲梁，不仅在造型上比 较美观，而且受力性能也比全抗扭支承或中间为中心铰 支座具有更大的优越性。中间铰支点在外侧方向预设一 定的偏心值，可以调整梁内的扭矩分布，有利于关心曲 梁的扭矩
取弯梁桥跨度内任意横梁为脱离体，水平轴x以向着曲率中 心为正，横梁上作用距坐标原点为e0的竖向荷载P，则将Байду номын сангаас生如 图7-2a所示的位移与转角。主梁i上的反作用力用Ri和MTi表示。
利用截面转动中心的性质，可将竖向荷载分解为作用于转动 中心D的集中力P和径向扭矩P·e，横梁的位移状态也相应分解为 竖向平移和纯转动两种状态。于是，竖向荷载P的作用效果为P 及P·e单独作用效果的叠加，则有下式成立：
对于具有弯扭耦合作用的弯梁桥，任意主梁i的竖向挠度和扭 角可分别表示为：
它们是弯梁中心角θ0、曲率半径R和主梁刚度特征的函数。根 据位移互等定理有CvTi=CφRi。
从上式可见，弯梁桥截面转动中心位置(d值)仅与弯梁桥的几何物理性质有 关，而与外载无关。它是表征弯梁桥几何物理特性的一个重要参数。
曲线桥梁的设计计算
曲线桥梁的设计计算摘要：随着贵阳市的快速发展和道路等级的提高，曲线桥梁的应用越来越广泛，结合工程实践，对曲线桥梁设计计算进行分析，叙述箱梁构造，对几个重要荷载做计算以及结果分析、总结，以期为后续类似工程提供参考。
关键词：曲线桥梁；设计；计算1.工程概况贵阳市新建林城东路延伸段的立交节点—新添大道立交匝道桥，本匝道桥采用螺旋形，内外幅设置，本文以外幅第一联27.963+2x27m为工程实例，本联平曲线为半径50m的圆曲线加缓和曲线，竖曲线为凸曲线，上部结构为预应力混凝土现浇箱梁，中支墩固结，边支点采用支座，中支墩高度为70m和77m，桥墩采用3x5m矩形空心墩，承台桩基础。
1.结构计算上部结构箱梁按单箱单室设计，顶板宽10.2m，底板宽5.35m，悬臂长2m，腹板倾角76°，箱梁顶、底板平行设置，梁高2.2m。
端横梁宽度为1.2m，中横梁宽度为3.0m。
采用Midas/civil计算，并以《公路桥涵设计通用规范》（JTG D60-2015）和《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）为标准，按部分预应力（A类）混凝土结构进行验算。
横断面尺寸图2.1 本文针对在设计过程中的几个荷载做计算分析：1.风荷载由于桥墩最大墩高为77m，风荷载对上部结构箱梁和下部桥墩影响较大，现以此桥墩墩高计算。
根据《公路桥梁抗风设计规范》（JTG/T 3360-01-2018）规定，横桥向风作用下主梁单位长度上的顺风向等效静阵风荷载为，1）——空气密度，2）——等效静阵风风速，，——等效静阵风系数，本联水平加载长度L=27.963+2x27=82m，根据本匝道桥的建设地点，地表类别判定为C类，根据表5.2.1， =1.465；——桥梁或构件基准高度Z处的设计基准风速，或——抗风风险系数，基本风速 =28m/s，根据表4.2.6-1， =1.02, Z=77+2.2=79.2m；根据表4.2.1，， ,根据表4.2.4，，，得出，；——地形条件系数，取 =1.2，——地表类别转换及风速高度修正系数，根据表4.2.6-2，得出， =1.238，得出，，取大值，3）——主梁横向力系数，可按下式计算，,B——主梁的特征宽度，B=10.2m，D——主梁梁体的投影高度，D=3.38m，得出， =1.8；桥梁的主梁截面带有斜腹板时，横向力系数可根据腹板倾角角度折减，横向力系数的腹板倾角角度折减系数可按下式确定：，=14°，得出， =0.93。
迈达斯梁格法讨论
1．在用桥博进行梁格法计算时，在单元的截面信息中输入的自定义抗扭惯性矩是整个纵向构件单元截面的抗扭惯性矩，还是如【桥梁上部构造性能】中所提，不包括腹板在内的仅由顶、底板构成的抗扭惯性矩？答：我曾经对同一座简支弯桥分别用桥博单梁、梁格和MIDAS单梁、梁格建模计算进行比较分析。
结果表明：1、仅考虑恒载的情况；对于梁格法，无论是桥博还是MIDAS，内力而言，四种模型计算结果弯矩结果一致（我所说的一致指误差在5%以内），程序无法提供腹板剪力流产生的扭矩，在手动计算并组合后，两种程序梁格法计算的扭矩结果一致，且均较单梁计算的扭矩略偏大，约10%左右（这应该是由于刚度模拟误差产生的），由此可以得出汉勃利对于梁格法力学理论的阐述是正确的，因此，对于梁格法，我个人的观点，其可以考虑弯扭耦合而得出较精确的弯矩并指导整体受力配筋是没有疑问的，问题在于，梁格法扭矩需修正的适用性，我们可以通过手动计入两侧腹板剪力流产生的扭矩来得到较为正确的扭矩并无异议，但对于很多情况这并不利于直接指导我们设计，比如我们需要观察扭矩包络图来判断弯桥偏心的设置时，会发现我们直接用单梁模型可以更为节省时间和精力（至少无需你去修正组合）而得到可以直接应用的数据，单梁的缺陷在于不能正确考虑各片梁实际受力的差异，但这并不影响整体的设计，比如偏心的设计，整体抗扭性能的评估，而在细节上的处理，我们需要用梁格法的计算去确保安全。
2、关于活载的情况，梁格法而言，出于分析对比，我也用桥博和MIDAS分别计算了活载下的关键截面扭矩对比，在这里就不说弯矩了，因为结果比较吻合（8%的差别）。
MIDAS自定义车道比较方便，可以同时考虑多种工况，这比桥博方便许多，但需要注意的是，对于同一工况，如果你用不同的梁来做偏心实现的话，产生的内力差别很大，且用哪片梁直接导致这片梁内力变大，我用的是V6.71，不知道MIDAS2006是否没有这样的问题，为了解决这一问题，我在活载偏载于哪片梁时，采取该片梁去定义车道偏心，结果表明，两种程序计算结果比较吻合。
弯桥设计理论
4、正交异性板理论
由于弯主梁、横梁的几何特性不同，加上桥面板在各个方向 的构造不同，这种各向异性实际上是构造上的各向异性。这 一理论将弯梁（板）桥转换成在极坐标下的正交异性板，并 用平板理论来求解板的挠曲微分方程。
正交异性板理论不仅考虑了板的双向作用，也考虑了泊松比 的影响，因此其精度通常能够满足弯板桥和弯格子梁桥的设 计精度要求。
考虑翘曲扭转影响的弹性薄壁曲杆理论也将弯梁桥视作单根 薄壁弯梁进行分析，因此用于宽跨比B/L较小的窄弯梁桥或 多主梁桥中的单根弯梁的力学分析。
弯梁桥中，扭矩引起的截面翘曲和畸变一般均较直线梁桥大。 但由于截面畸变的影响可通过设置足够多的横隔板予以减小， 或者可单独考虑，故分析时一般可暂时按刚性截面考虑（即 不计畸变的影响）
3、弯扭刚度比，在抗弯刚度满足要求的前提下，宜尽量增 大截面抗扭刚度，以减少扭转变形，应此曲线桥中常用抗扭 惯矩较大的箱形截面等。
二、计算理论综述
1.单纯扭转理论
单纯扭转理论是最初用于分析弯梁桥的一种理论。这种理论 把弯梁桥结构当作集中在梁轴中心线的弹性杆件来处理，并 认为受荷载后横截面仍保持平面（即不发生翘曲），且截面 形状保持不变（即不产生畸变）。
i1
i1
i 1
h1i （ai d）ai bi
h2i （ai d）bi ci
α,β分别称为平移常数和转动常数,它们同转动中心D一样,也是表征弯梁桥整体 工作的综合刚度系数。对于确定的弯梁桥截面,两者皆为定值。
令上式中P=1,且作用位置e变动,即得任意弯梁k的竖向荷载和扭矩荷载横向分布影响 线坐标的计算公式：
理论计算与实验结果证实，在钢筋混凝土弯箱梁桥中，由于截面翘曲反应所引起 的正应力和剪应力，与基本弯曲和纯扭转应力值相比甚小，一般不超过5%~10%， 故一般可按单纯扭转理论来分析。
《高等桥梁结构理论》教学大纲
《高等桥梁结构理论》教学大纲
课程编号：1321007
英文名称：Advanced Structural Theory in the Bridge
课程类别：学位课学时：60 学分：3 适用专业：土木工程
预修课程：有限元理论与程序设计、桥梁工程
课程内容：
《高等桥梁结构理论》主要介绍桥梁结构的力学理论和分析方法。
介绍桥梁设计计算公式的由来和规范条文的理论依据，从原理上和问题的本质上去认识桥梁结构的受力性能。
课程的主要内容包括：长悬臂行车道板计算理论；薄壁箱梁计算理论；曲线桥计算理论；斜桥计算理论；混凝土的收缩、徐变及温度效应理论；混凝土的强度、裂缝及刚度理论；钢桥的计算理论；桥梁结构几何非线性计算理论；大跨度桥梁的稳定理论。
目的是使学生运用已经掌握的数学力学知识，在解决桥梁结构的基本力学问题时，能够获得比较满意的结果。
学习的重点在于掌握桥梁结构基本分析理论、掌握大跨径桥梁用高性能材料的性能、掌握大跨径桥梁结构模拟分析方法等。
教材：
项海帆. 高等桥梁结构理论. 北京:人民交通出版社，2001
参考书目：
1. 杜国华. 桥梁结构分析. 上海:同济大学出版社，1997
2. 张士铎. 桥梁设计理论. 北京:人民交通出版社，1984
3. 范立础. 桥梁工程. 北京:人民交通出版社，1987
4. 李国豪. 桥梁结构稳定与振动. 北京:中国铁道出版社，1992
考核方式与要求：
课程论文。

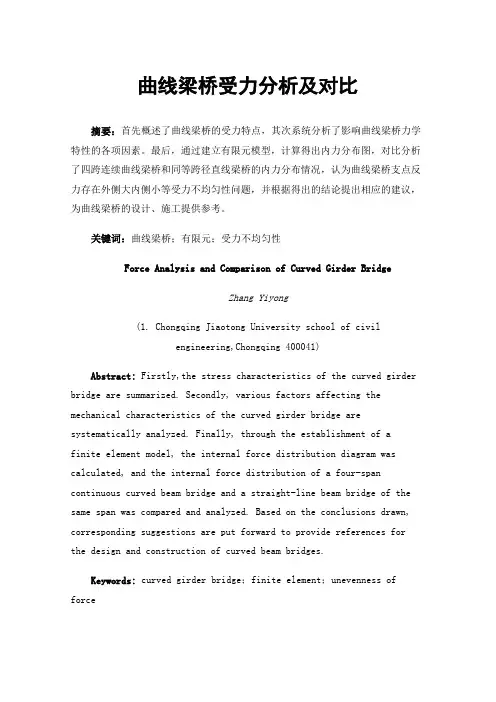

曲线梁桥受力分析及对比
曲线梁桥受力分析及对比摘要：首先概述了曲线梁桥的受力特点，其次系统分析了影响曲线梁桥力学特性的各项因素。
最后，通过建立有限元模型，计算得出内力分布图，对比分析了四跨连续曲线梁桥和同等跨径直线梁桥的内力分布情况，认为曲线梁桥支点反力存在外侧大内侧小等受力不均匀性问题，并根据得出的结论提出相应的建议，为曲线梁桥的设计、施工提供参考。
关键词：曲线梁桥；有限元；受力不均匀性Force Analysis and Comparison of Curved Girder BridgeZhang Yiyong(1. Chongqing Jiaotong University school of civilengineering,Chongqing 400041)Abstract: Firstly,the stress characteristics of the curved girder bridge are summarized. Secondly, various factors affecting the mechanical characteristics of the curved girder bridge are systematically analyzed. Finally, through the establishment of afinite element model, the internal force distribution diagram was calculated, and the internal force distribution of a four-span continuous curved beam bridge and a straight-line beam bridge of the same span was compared and analyzed. Based on the conclusions drawn, corresponding suggestions are put forward to provide references for the design and construction of curved beam bridges.Keywords: curved girder bridge；finite element；unevenness of force引言曲线梁桥是现代化交通工程中的一种重要桥型[1]。
