16位通用移位寄存器设计报告
16位通用移位寄存器设计报告(1) 设计一个16位循环右移电路，S是移位数，A是移位前的并行输入，Y是移位后的并行输出(在本设计中，我用Pin表示移位前的并行输入，Pout表示移位后的并行输入，S表示移位设计题目要求数)，要求估算电路占用的资源大小及电路的速度;(2) 以上面设计好的16位循环右移电路为核心，扩展设计一个能进行循环右移、循环左移、算术右移、算术左移、逻辑右移、逻辑左移的通用移位电路。
设计工具及版本 Quartus II 9.0设计原理及结构方案(1)在考虑16位循环右移电路的设计时，我选择用74151“8选1数据选择器”配合门电路进行搭建桶形移位电路，对于每个输出断对应需要用两片74151对16位并行输入数据进行选择，用移位数控制端S(S3S2S1S0)中的S3实现两片74151的片选进而将两片74151组成“16选1数据选择器”，结构如图1。
用16个如图1的结构这可以构成16位输出的循环右移电路结构框图，如图2。
74151 16位并行输入Pin16位并行输出的其中一端Pout[n]74151 移位数控制端S(图1)16位并行输入Pin 74151 16位并行输出端Pout[0]74151 移位数控制端S16位并行输入Pin 7415116位并行输出端Pout[15]74151 移位数控制端S(图2)(3) 以16位循环右移电路(结构图如上图2)为核心进行构建多功能移位通用电路(结构图如下图3):16位16位并行输入Pin 循环循环16位循右移移位环移位并4位全位电移位数控制端S 输出行输出加器路信号74283 移位方式控制端处理16位自定义A、B、LorR 16位循环左移电路产生移位并行输最终出的期4位全自定移位数控制端S 望输加器义4-16 出信74283 译码16位译号电路码序列移位方式控制端A、B、LorR根据移位方式产生所需要的译码序列(图3)电路设计描述(1)16位循环右移电路设计:选择用2片74151“8选1数据选择器”对16位并行输入数据根据移位数和所在输出位置进行选择，作为Pout[n]，例如Pout[0]对应的第一片74151的D7D6D5D4D3D2D1D0分别对应Pin[7]---Pin[0], 第二片74151的D7D6D5D4D3D2D1D0分别对应Pin[15]---Pin[8];再如Pout[6]对应的第一片74151的D7D6D5D4D3D2D1D0分别对应Pin[13]---Pin[6], 第二片74151的D7D6D5D4D3D2D1D0分别对应Pin[5]---Pin[0]Pin[15]Pin[14]，按照这样的方式不同的输出位对应的不同的接线方法就可以根据S(S3S2S1S0)选择相应的输入数据作为输出Pout[n]。
移位寄存器的设计与实现

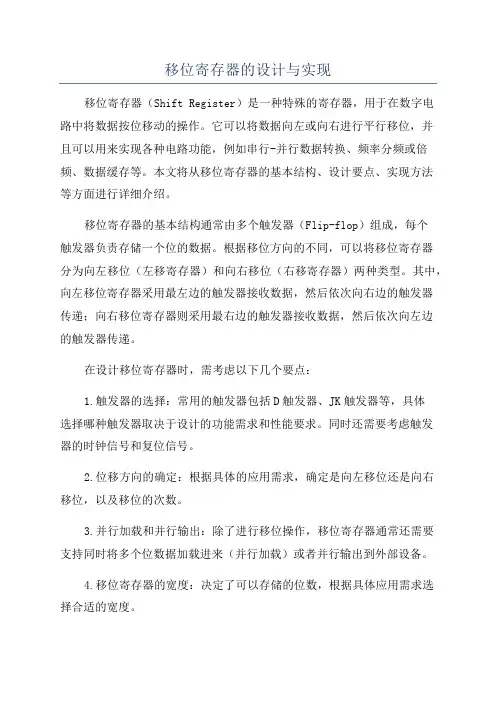

移位寄存器的设计与实现移位寄存器（Shift Register）是一种特殊的寄存器，用于在数字电路中将数据按位移动的操作。
它可以将数据向左或向右进行平行移位，并且可以用来实现各种电路功能，例如串行-并行数据转换、频率分频或倍频、数据缓存等。
本文将从移位寄存器的基本结构、设计要点、实现方法等方面进行详细介绍。
移位寄存器的基本结构通常由多个触发器（Flip-flop）组成，每个触发器负责存储一个位的数据。
根据移位方向的不同，可以将移位寄存器分为向左移位（左移寄存器）和向右移位（右移寄存器）两种类型。
其中，向左移位寄存器采用最左边的触发器接收数据，然后依次向右边的触发器传递；向右移位寄存器则采用最右边的触发器接收数据，然后依次向左边的触发器传递。
在设计移位寄存器时，需考虑以下几个要点：1.触发器的选择：常用的触发器包括D触发器、JK触发器等，具体选择哪种触发器取决于设计的功能需求和性能要求。
同时还需要考虑触发器的时钟信号和复位信号。
2.位移方向的确定：根据具体的应用需求，确定是向左移位还是向右移位，以及移位的次数。
3.并行加载和并行输出：除了进行移位操作，移位寄存器通常还需要支持同时将多个位数据加载进来（并行加载）或者并行输出到外部设备。
4.移位寄存器的宽度：决定了可以存储的位数，根据具体应用需求选择合适的宽度。
5.时序控制和控制信号：移位寄存器的正常工作需要时钟信号和其他控制信号，例如复位信号、使能信号等。
通过以上的设计要点，可以实现不同功能的移位寄存器。
例如，通过多次移位操作可以实现数据的频率分频或倍频，具体实现方式是将时钟信号输入到移位寄存器，并利用移位寄存器的特性进行数据的整除或整倍处理。
此外，通过适当地选择触发器和控制信号，还可以实现串行-并行数据转换的功能。
即将串行数据输入到移位寄存器中，通过控制信号使数据在移位寄存器中进行移位，并经过并行输出接口输出到外部设备。
最常见的实现方法是使用门电路（AND、OR、NOT门）和触发器电路的组合。
8位移位寄存器的设计
8位移位寄存器的设计1.设计原理：8位移位寄存器由8个D触发器组成，每个触发器都有一个数据输入端和一个时钟输入端。
在时钟上升沿到达时，将数据输入端的值传递到输出端，同时由上一个触发器的输出端传递给下一个触发器的输入端。
这样，在每个时钟周期内，数据会从寄存器的一端移动到寄存器的另一端。
2.功能：-数据存储：将输入的8位数据存储在寄存器中。
-数据移位：可以将寄存器中的数据向左或向右移动一位。
-数据传输：可以将寄存器中的数据传递给其他元件或模块。
3.设计步骤：设计一个8位移位寄存器的步骤如下：1)确定需要的数据输入和输出端口数量和类型。
2)选择合适的D触发器，每个触发器都有一个数据输入端D和一个控制输入端CLK。
3)将8个D触发器按照顺序连接起来，每个触发器的输出端连接到下一个触发器的输入端，形成一个移位寄存器。
4)定义时钟信号的激活边沿（上升沿或下降沿）。
5)设计时钟信号的生成电路，以便控制数据的移位操作。
6)连接数据输入端口和时钟信号的生成电路到移位寄存器的各个触发器。
7)连接数据输出端口到移位寄存器最后一个触发器的输出端。
4.应用：-数据缓存：将来自外部设备的数据存储在寄存器中，然后按需传递给其他模块。
-数据传输：通过移位寄存器将数据从一个模块传递到另一个模块，以实现数据通信。
-时序操作：通过移位寄存器来生成时序信号，控制其他模块的状态和行为。
-数据处理：通过移位寄存器将数据进行移位、旋转、倒序等操作，并输出结果。
-逻辑运算：通过移位寄存器将数据进行逻辑与、逻辑或、逻辑异或等操作。
总结：8位移位寄存器是一种常见且实用的数字逻辑元件，用于存储和移动8位二进制数据。
通过8个D触发器的组合，可以实现数据的存储、移位和传输等功能。
在数字电子系统中，8位移位寄存器被广泛应用于数据缓存、数据传输、时序操作、数据处理和逻辑运算等场景。
设计和理解8位移位寄存器对于数字电子系统的开发和优化是非常重要的。
移位寄存器的设计及实现
移位寄存器的设计及实现移位寄存器（Shift Register）是一种常用的数字逻辑电路器件，它能够将数据按照输入和输出的时序进行移位操作。
通过移位寄存器，我们可以实现数据的串行传输、并行-串行或者串行-并行转换、数据延迟等功能。
本文将对移位寄存器的设计与实现进行介绍。
一、移位寄存器的设计1.串行输入、串行输出的移位寄存器这种移位寄存器称为串行移位寄存器，它包括n个触发器，每个触发器提供一个数据位的存储空间。
数据通过一个输入端串行输入，然后通过触发器依次移位，最后从输出端串行输出。
2.并行输入、并行输出的移位寄存器这种移位寄存器称为并行移位寄存器，它包括n个触发器，每个触发器提供一个数据位的存储空间。
数据通过n个输入端并行输入到各个触发器，然后通过控制信号进行同步移位。
最后从n个输出端并行输出。
3.并行输入、串行输出的移位寄存器这种移位寄存器称为并行-串行移位寄存器，它先从n个输入端并行输入数据，然后通过控制信号进行同步移位，并将移位结果通过一个输出端串行输出。
4.串行输入、并行输出的移位寄存器这种移位寄存器称为串行-并行移位寄存器，它先从一个输入端串行输入数据，然后通过触发器进行移位，最后将移位结果从n个输出端并行输出。
1.触发器选择由于是8位移位寄存器，需要选择8个触发器。
常用的触发器有D触发器、JK触发器等，可以根据实际需求选择合适的触发器。
2.输入输出端口设计设计一个输入端口用于串行输入数据。
由于是串行输入，需要一个时钟信号和一个使能信号进行同步移位操作。
同时，设计一个输出端口用于串行输出数据。
3.控制信号电路设计根据串行输入、串行输出的要求，需要设计一个时钟信号和一个使能信号的电路。
使能信号在移位过程中保持逻辑高电平，只有当8位数据全部移位完成时才将使能信号置为逻辑低电平。
二、移位寄存器的实现1.设计一个8位移位寄存器电路，并连接8个D触发器。
2.将串行输入信号与D触发器的数据端相连，时钟信号与D触发器的时钟端相连，使能信号与D触发器的使能端相连。
电路中的移位寄存器设计与移位寄存器技术
电路中的移位寄存器设计与移位寄存器技术移位寄存器是数电中非常重要的一种电路元件，常用于数据存储、时钟信号同步等应用中。
移位寄存器可以在电路中实现数据的移位和存储功能，具有广泛的应用领域。
本文将介绍移位寄存器的设计原理和一些常见的移位寄存器技术。
一、移位寄存器的设计原理移位寄存器是由多个触发器组成的序列逻辑电路，其中最简单的移位寄存器是由两个触发器构成的。
这两个触发器通过时钟信号同步，在每个时钟周期内，将上一个时钟周期的输出数据传递给下一个触发器。
移位寄存器有几种常见的操作模式，包括并行加载、串行输入、串行输出和并行输出。
在并行加载模式中，移位寄存器可以同时从多个输入端口接收数据；在串行输入模式中，移位寄存器可以按位接收数据，并按照顺序存储；在串行输出模式中，移位寄存器可以按位输出数据；在并行输出模式中，移位寄存器可以同时输出多个位的数据。
由于移位寄存器的触发器在时钟信号的驱动下工作，因此可以实现数据的存储、移位和延迟等功能。
在移位寄存器中，触发器的状态表示了存储的数据。
二、移位寄存器的技术应用1. 移位寄存器在串行通信中的应用在串行通信中，移位寄存器通常用于将并行数据转换为串行数据，或者将串行数据转换为并行数据。
例如，在串行通信中，发送方将并行数据按照顺序输入到移位寄存器中，然后按照位序输出，形成串行数据。
接收方则将串行数据输入移位寄存器，然后按照位序输出，得到并行数据。
2. 移位寄存器在计数器中的应用移位寄存器还可以用于设计计数器电路。
例如，4位移位寄存器可以用来实现二进制计数器，通过移位寄存器中的数据进行加法运算，实现数字的递增。
在计数器电路中，遇到溢出时，可以通过逻辑门电路实现循环计数。
3. 移位寄存器在状态机中的应用状态机是一种用于表示系统状态和状态转移的电路。
移位寄存器可以用来设计状态机中的状态寄存器，用于存储系统的状态。
在状态机中，根据输入信号和当前状态，移位寄存器可以将系统状态切换到下一个状态，并输出相应的控制信号。
存储器与寄存器设计
存储器与寄存器设计1. 导言在计算机系统中，存储器和寄存器是两个重要的组成部分。
存储器用于存储数据和指令，而寄存器则用于临时存放和处理数据。
本文将重点论述存储器和寄存器的设计原则和方法。
2. 存储器设计存储器是计算机系统中用于存储数据和指令的设备。
其设计需要考虑容量、速度、稳定性和可靠性等因素。
2.1 存储器类型常见的存储器类型包括随机存取存储器（RAM）、只读存储器（ROM）、闪存等。
在设计存储器时，需要根据应用需求选择合适的类型。
2.2 存储器组织结构存储器的组织结构分为层次式结构和平坦式结构。
层次式结构包括高速缓存、主存储器和辅助存储器，其中高速缓存用于提高读写速度。
平坦式结构指主存储器和辅助存储器直接相连，适用于较小规模的系统。
2.3 存储器管理存储器管理是指对存储器进行分配和回收等操作。
常用的存储器管理方式有静态存储器管理和动态存储器管理。
静态存储器管理通过编译器确定存储器的分配和回收时机，而动态存储器管理由操作系统负责管理。
3. 寄存器设计寄存器是计算机系统中用于临时存放和处理数据的设备。
其设计需要考虑存储容量、读写速度和位宽等因素。
3.1 寄存器的种类常见的寄存器种类包括通用寄存器、特定用途寄存器和状态寄存器等。
通用寄存器用于存放临时数据，特定用途寄存器用于特定计算操作，状态寄存器用于存放处理器的状态信息。
3.2 寄存器位宽寄存器的位宽决定了其可以存储的最大数据量。
在设计寄存器时，需要根据计算需求选择合适的位宽，以提高计算效率。
3.3 寄存器读写速度寄存器的读写速度对计算机系统的性能有重要影响。
为提高读写速度，可采用并行读写、预取和流水线等技术。
4. 存储器与寄存器协同设计存储器和寄存器在计算机系统中紧密配合，提供高效的数据存储和处理能力。
在存储器和寄存器的设计过程中，需要考虑它们的互联和数据传输等问题。
4.1 存储器与寄存器的接口存储器和寄存器通过总线进行数据传输。
在设计存储器与寄存器的接口时，需要考虑数据传输的稳定性和速度。
