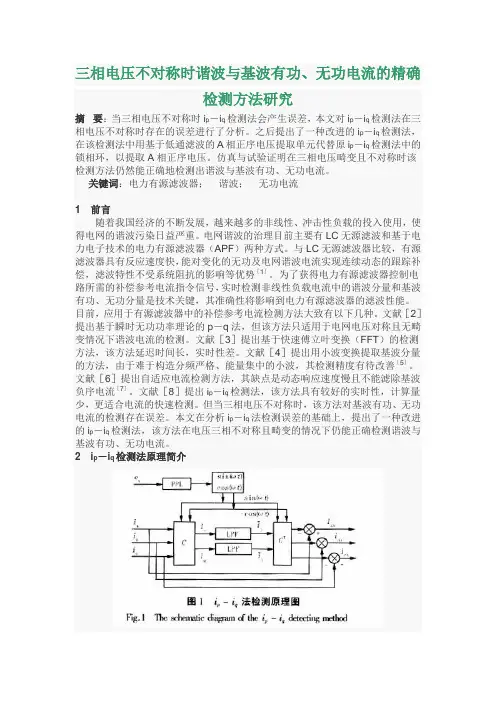

三相电压不对称时谐波与基波有功、无功电流的精确检测方法研究摘要：当三相电压不对称时i p－i q检测法会产生误差，本文对i p－i q检测法在三相电压不对称时存在的误差进行了分析。
之后提出了一种改进的i p－i q检测法，在该检测法中用基于低通滤波的A相正序电压提取单元代替原i p－i q检测法中的锁相环，以提取A相正序电压。
仿真与试验证明在三相电压畸变且不对称时该检测方法仍然能正确地检测出谐波与基波有功、无功电流。
关键词：电力有源滤波器；谐波；无功电流1前言随着我国经济的不断发展，越来越多的非线性、冲击性负载的投入使用，使得电网的谐波污染日益严重。
电网谐波的治理目前主要有LC无源滤波和基于电力电子技术的电力有源滤波器（APF）两种方式。
与LC无源滤波器比较，有源滤波器具有反应速度快，能对变化的无功及电网谐波电流实现连续动态的跟踪补偿，滤波特性不受系统阻抗的影响等优势［1］。
为了获得电力有源滤波器控制电路所需的补偿参考电流指令信号，实时检测非线性负载电流中的谐波分量和基波有功、无功分量是技术关键，其准确性将影响到电力有源滤波器的滤波性能。
目前，应用于有源滤波器中的补偿参考电流检测方法大致有以下几种。
文献［2］提出基于瞬时无功功率理论的p－q法，但该方法只适用于电网电压对称且无畸变情况下谐波电流的检测。
文献［3］提出基于快速傅立叶变换（FFT）的检测方法，该方法延迟时间长，实时性差。
文献［4］提出用小波变换提取基波分量的方法，由于难于构造分频严格、能量集中的小波，其检测精度有待改善［5］。
文献［6］提出自适应电流检测方法，其缺点是动态响应速度慢且不能滤除基波负序电流［7］。
文献［8］提出i p－i q检测法，该方法具有较好的实时性，计算量少，更适合电流的快速检测。
但当三相电压不对称时，该方法对基波有功、无功电流的检测存在误差。
本文在分析i p－i q法检测误差的基础上，提出了一种改进的i p－i q检测法，该方法在电压三相不对称且畸变的情况下仍能正确检测谐波与基波有功、无功电流。
无功及谐波分类
无功补偿、谐波治理技术及产品作者：华腾开元发表时间：2009-8-28 17:06:27 阅读：次一、谐波与无功功率的概念1、无功功率：电源能量与感性负载线圈中磁场能量或容性负载电容中的电场能量之间进行着可逆的能量转换而占有电网容量叫做无功。
2. 谐波：谐波是指电网中非基波(50Hz中国)的其他频率的电流或电压。
高次谐波,间谐波；谐波亦属于无功类别；谐波来源：非线性负载3. 功率因数有功功率与视在功率之比功率因数＝位移因数×畸变因数位移因数：负载电流与电源电压的相位差角(负载阻抗角)的余弦。
畸变因数：基波有效值与总有效值之比正弦条件：功率因数＝负载阻抗角的余弦。
纯电阻时为1；畸变条件：电源正弦，负载电流畸变时，即使纯电阻负载，功率因数≠1。
如：单相半波整流电路带电阻负载4. 无功功率的负面影响电压：感性无功使电压下降，容性无功可使电压升高电流：产生无功电流分量，使视在电流增加线损：电流有效值增加，导致线路和变压器等损耗增大，变压器利用率降低5. 谐波的危害设备(如电容器、线路、变压器等)过流；附加损耗；计量误差；继保误动作；通讯干扰；谐波量过大引起电网振荡6. 谐波与无功补偿的作用降低视在电流，提高负载能力；降低线损，节能；改善不平衡；提高变压器利用率；稳定网压；改善供电质量；功率因数指标达标。
二、谐波与无功补偿措施1. 谐波补偿措施1）C滤波：单调谐、双调谐特点：简单、造价低、容量大、兼有基波容性无功补偿能力、易产生谐振、补偿支路只能滤单次谐波2）滤波APF：电力电子逆变技术特点：复杂、成本高、容量小、无谐振危险、可同时补偿各种谐波2. 无功补偿措施一般情况下，负载总是感性的，因而所需的补偿电流为容性；1）集中补偿：一般在高压进线位置加补偿，补偿容量大，点少，投资少，主要解决功率因数指标达标；对低压网内的无功潮流和线损无改善作用。
2）就地补偿：补偿点靠近负荷，单机补偿容量小，所需补偿点多，投资多，可改善无功潮流，降低线损，节能、增容效果3. 无功补偿装置的分类1）按补偿装置运动情况分：旋转补偿，静止补偿2）按响应时间分：静态无功补偿，动态无功补偿具有动态无功补偿性能的静止无功补偿装置是当前无功补偿的主流趋势4. 谐波与无功补偿装置的分类1）固定电容器补偿——无功补偿优点：简单，投资少；缺点：无功补偿电流不能随负载变化而调整，但随电源电压同向变化，易发生谐振2）固定LC滤波器——谐波滤波可滤除谐波谐振频率，对基波呈容性，于静态补偿3）接触器投切电容补偿将电容器分为若干组，用接触器来选择投切相应的电容器组，实现无功补偿量的调节。
一种单相无功和谐波电流的检测方法
一种单相无功和谐波电流的检测方法谭颖婕;陈业伟;程志键;林川璐;苟黎明;王聪【摘要】无功和谐波补偿装置在工业中有许多的应用,有效检测无功和谐波电流是进行补偿的前提.基于DQ分解法的瞬时功率理论在三相电路的无功和谐波检测中已有成熟的应用,但是单相电路的无功和谐波电流的检测依然没有很好的办法.该文提出了一种基于单相电路瞬时功率理论的单相电路无功及谐波电流检测方法,通过数学关系推导说明了无功和谐波电流的分解原理,并通过Matlab验证了所提内容的正确性和有效性.【期刊名称】《科技创新导报》【年(卷),期】2016(013)032【总页数】3页(P23-25)【关键词】单相;无功;谐波;瞬时功率【作者】谭颖婕;陈业伟;程志键;林川璐;苟黎明;王聪【作者单位】中国矿业大学(北京)机电与信息工程学院北京 100083;中国矿业大学(北京)机电与信息工程学院北京 100083;中国矿业大学(北京)机电与信息工程学院北京 100083;中国矿业大学(北京)机电与信息工程学院北京 100083;中国矿业大学(北京)机电与信息工程学院北京 100083;中国矿业大学(北京)机电与信息工程学院北京 100083【正文语种】中文【中图分类】TM93无功和谐波电流对电网有着很多危害,有效的电网无功和谐波电流检测在无功和谐波治理中意义重大[1-2]。
单相电路中,一直没有很好的无功和谐波电流检测方法。
文献[3]涉及一种基于三相电路瞬时功率理论的单相电路谐波电流检测方法,文献[4]将其与一种基于单相电路瞬时功率理论的单相电路谐波电流检测方法进行比较,并指出后者具有更好的检测精度和更少的计算量优点。
但是文献[4]所提的基于单相电路瞬时功率的谐波检测方法实质上只是用电网电流减去检测出的有功电流,并没有考虑谐波电流和无功电流的分解。
该文在文献[4]基础上,对所涉及的谐波电流检测进行改进,给出了基于单相电路瞬时功率理论的单相电路无功和谐波电流的分解方法,对所提谐波和无功电流检测原理进行了简单的数学推导验证,给出了无功和谐波检测具体实现的Matlab框图,并通过将其应用在SVG系统中,成功实现对电源无功和谐波电流的补偿,验证了所提无功和谐波电流分解方法的正确性。
一种改进的单相电路谐波和无功电流检测法

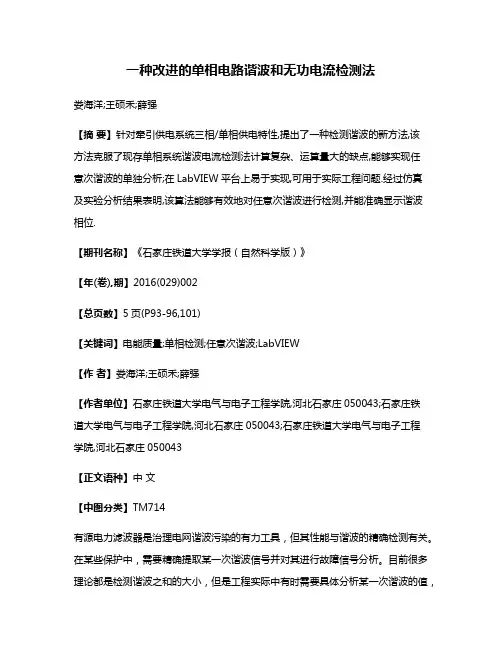

一种改进的单相电路谐波和无功电流检测法娄海洋;王硕禾;薛强【摘要】针对牵引供电系统三相/单相供电特性,提出了一种检测谐波的新方法,该方法克服了现存单相系统谐波电流检测法计算复杂、运算量大的缺点,能够实现任意次谐波的单独分析;在LabVIEW平台上易于实现,可用于实际工程问题.经过仿真及实验分析结果表明,该算法能够有效地对任意次谐波进行检测,并能准确显示谐波相位.【期刊名称】《石家庄铁道大学学报（自然科学版）》【年(卷),期】2016(029)002【总页数】5页(P93-96,101)【关键词】电能质量;单相检测;任意次谐波;LabVIEW【作者】娄海洋;王硕禾;薛强【作者单位】石家庄铁道大学电气与电子工程学院,河北石家庄050043;石家庄铁道大学电气与电子工程学院,河北石家庄050043;石家庄铁道大学电气与电子工程学院,河北石家庄050043【正文语种】中文【中图分类】TM714有源电力滤波器是治理电网谐波污染的有力工具，但其性能与谐波的精确检测有关。
