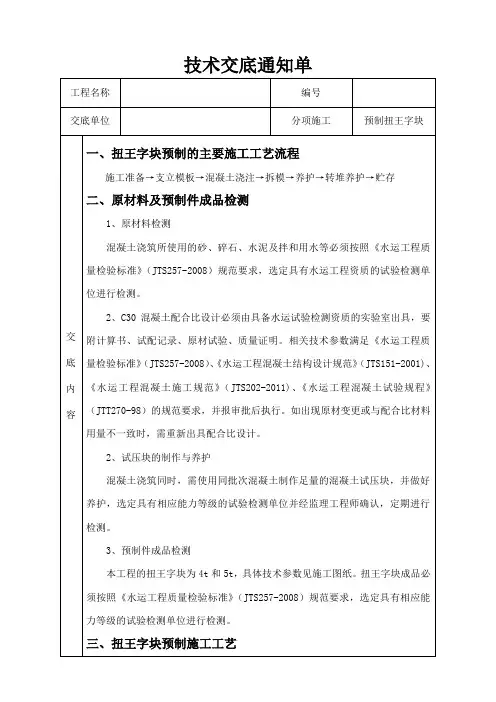

扭王字块的预制与安装

11
3.混凝土和易性较差，产生离析泌 水
• 由于混凝土和易性较差，产生离析泌水。
为了防止混凝土分层，混凝土入模后不敢 充分振捣，大量的气泡排不出来，也会导 致硬化混凝土结构表面出现蜂窝麻面。
12
4.水泥原因
• 有一些水泥厂为了增大水泥细度，又考虑
节约电能，往往在磨粉时加入一些助磨剂， 例如木钙、二乙二醇、三乙醇胺、丙二醇 等物质，由于其中一些助磨剂有引气性， 而且引入的气泡不均匀且偏大，也会给硬 化混凝土结构表面造成蜂窝麻面。
扭王字块课题研究
前 言
•
扭王字块体是常用的预制混凝土异形块 体的一种。三横肢的中肢转90°角与两端 肢垂直相交，中间用短柱相连成一扭转王 字形的块体。作为斜坡式防波堤和防护工 程的护面层，具有空隙率高，箝固性好， 稳定性高，波浪爬高低，消波性能好，块 体结构稳固，不易损坏等优点，一般在护 岸、防波堤和围堰等水工工程的护面时采 用。
45
安装注意事项
• A、 护面块体安装之前，块体强度达到设计的100%才能出运安 • • • • • •
装。 B、安装护面块体前，检查块石垫层的厚度、块石重量、坡度和 表面平整度，不符合要求和受风浪破坏的进行修整。 C、 护面块体安装自下而上进行，底部的块体与水下棱体接触紧 密。 D、扭王字块的定点随机安装应采取如下的原则进行控制： (1)第N+1排的块体要安放于第N排的块体之间，即相邻排的块体 交错安装。 (2)同排块体尽量避免重叠，即同排相邻块体不应有前后的接触， 以免影响下一排的安装。若出现重叠，应对块体的姿势作调整， 这样对于块体的稳定有利。 (3)第N+1排块体由第N排块体和垫层块石来承重。除了第一排块 体外。
19
气泡严重
20
水线
21
拆模过早及底部漏浆
22
底部无底模造成的漏浆
23
（三）消除混凝土内部不利因素的 方法
24
1.选择使用优质的引气剂：
• 引气剂是一种表面活性剂，能在混凝土搅
拌过程中引入许多微小而独立分布的气泡， 起到分散性和湿润性作用，从而改善混凝 土和易性，提高抗冻融耐久性和抗渗性能。 • 优质的引气剂在混凝土中引入的气泡直径 宜在（10～100）μm2，气泡表面能比较高， 气泡在混凝土中分布比较均匀。
17
5.拆模时间控制不好：
• 拆模过早容易造成粘皮，掉角现象。尤其
是扭王字块肢杆边角和竖面。
• 拆模过晚容易造成模板难以拆卸，蛮力拆
模易造成构件损伤。
18
6.环境温度因素： 由于气泡内部含有气体，因此气泡体积变化 对环境温度特别敏感，环境温度高时气泡体 积变大，气泡承载力变小，容易破灭。环境 温度低时气泡体积变小，承载力较大，不容 易形成联通气泡。由此使人们联想到冬夏季 混凝土结构面层好于春秋季。
2
扭王字块立面图
扭王字块立体图
3
扭王字块成品
4
目 录
• 一、扭王字块预制出现的质量通病及其解
决方法
（一）混凝土内在原因分析 （二）外部原因分析 （三）消除混凝土内部不利因素的方法 （四）解决混凝土外部不利因素的方法
• 二、扭王字块安装
5
一、扭王字块预制出现的质量通
病及其解决方法
6
•
由于其具有6个肢杆，且不全在同一个 平面内，外形结构比较复杂，在预制施工 时易出现：砂斑、水线、气泡、烂根、松 顶、掉角和断肢等质量通病。 以下重点阐 述如何防止以上质量通病。
• 如果混凝土离析泌水，严格控制振捣时间，
必须适时进行复振除浆。
27
（四）解决混凝土外部不利因素的 方法
• 混凝土入模后，必须掌握振捣时间，一般每点振
捣时间约20s～30 s。 合适的振捣时间可由下列 现象来判断：混凝土不再显著下沉，不再出现气 泡，混凝土表面出浆且呈水平状态，混凝土将模 板边角部分填满充实。必要时进行二次振捣。 严格按照《混凝土施工规范》规定，每层混凝土 浇注厚度不应大于50cm。如大于时，须采取加振 措施。 选择使用优质的脱模剂。
13
（二）外部原因分析
14
1.振捣不充分： 振捣不充分，不彻底，或是不及时，气泡不 易排出，导致竖直面、斜面有气泡空洞。
2.分层过厚： 混凝土浇注分层厚度过厚，气泡也不能完全 排出，这样也会给硬化混凝土结构表面造成 蜂窝麻面。
15
3.脱模剂质量不佳：
由于脱模剂的质量不佳，即使合理的振捣 气泡也很难沿模板上升排出，直接导致混 凝土结构表面出现蜂窝麻面。
16
4.模板本身问题： • 现在扭王字块预制时，施工单位考虑到成本 原因，很多模板都是旧模板，在于施工过程 中大多存在拼缝不严、漏浆等现象，造成表 观质量不甚理想。 • 扭王字块预制时采用混凝土地坪作为底模， 下部铺设牛皮纸或是塑料薄膜便宜拆模吊装， 而不采用钢性底模，也很少采取防上浮措施， 导致烂根现象发生。
46
谢谢观看
• •
28
• 采用优质钢模板拼模。底模须平整，大型扭王字
块体须加防上浮措施，如采用钢模板底模并加固， 拼模时须加止浆条。
• 严格控制拆模时间，根据混凝土配比，水泥初凝
终凝时间推测拆模时间，或是根据经验拆模时间 控制。
29
二、扭王字块体安装
• 扭王字块体安装主要有规则安放和定点随
机安放两种，以及两者的结合形式。
39
定位行距，相邻块体间距
图
扭王字块体安装定位计算示意
定位排距
40
（2）计算坐标 对每一网格段，建立以吊机中心为原点 的极坐标系。对每一块体按照实际安放顺 序进行编号，计算块体的坐标，这样在安 放块体时就可对号入座，不易出错。
41
• 安装
安装时，一般采用载重汽车将构件从预 制场运至防波堤堤顶面安装位置，吊车上 堤顶就位进行安装。还有就是船舶水上安 装。
7
预制场远景
桁车预制
扭王字块浇注
扭王字块预制场
（一）混凝土内在原因分析
9
1.含气量过大， 引气剂质量欠佳
• 目前混凝土配合比设计时，往往在混凝土
中加入适量的引气剂，由于各种引气剂性 能有较大的差异，因此在混凝土中呈现的 状态也不尽相同，有的引气剂在混凝土中 形成较大的气泡，而且表面能较低，很容 易形成联通性大气泡，如果再加上振捣不 合理，大气泡不能完全排出，肯定会给硬 化混凝土结构表面造成蜂窝麻面甚至狗洞。
• 块体平面位置的确定
（1）、扭王字块的定点间距计算和定点坐标的计算。 扭王字块的布点网格呈菱形布置，其网格间距的计算公式 为： N=1/BL×100 计算式中，N——每100m2面积内扭王字块安装个数。 B——行相邻块体间距。 L——前后相邻排的间距，L≈0.5B，单位：m 计算出块体的定位间距后，将块体布置于防坡堤上，依边 坡的坡度，算出块体的平面坐标值。块体的安装将以坐标 值进行安装。 安装块体的定位采用GPS测量定位，要满足护面块体 的安装定位精度要求。
25
2.降低混凝土粘稠度：
• 适当调整混凝土水灰比、砂率、胶结材
料用量以及外加剂的组份，改善混凝土 的粘稠性，也可以提高混凝土结构面层 的质量。 • 选用适当骨架料粒径，改善配比，根据 现场情况调整施工配合比。
26
3.控制新拌混凝土的和易性：
• 控制新拌混凝土的和易性，混凝土搅拌时
间需控制得当，加水量须准确。
10
2.混凝土配合比不当
• 混凝土配合比不当，混凝土过于粘稠，振
捣时气泡很难排出，也是造成硬化混凝土 结构表面出现蜂窝麻面的原因。例如胶结 料偏多、砂率偏大、用水量太小、外加剂 中有不合理的增稠组份等，都会导致新拌 混凝土过于粘稠，使混凝土在搅拌时就会 裹入大量气泡，即使振捣合理气泡在粘稠 的混凝土中排出也十分困难，因此导致硬 化混凝土结构表面出现蜂窝麻面。
30
规则安放形式一 规则安放形式一
31
规则安放形式一
32
规则安放形式二
33
不规则安放形式
34
不规则安放形式
35
两种安放形式的结合
36
两种安放形式的结合
37
在此着重讲述定点随机安装的施工方法和要 点。扭王块安装采用定点随机安装方式进行， 首先计算块体的平面位置，由测量人员对实 地平面进行放样，定点。现场扭王块的安装 施工具体方法如下：
42
ห้องสมุดไป่ตู้
43
扭王字块安装
44
• 安装前还应计算设计数量和规范规定数量
是否相符，能否满足防风要求。 • 安装的主要施工步骤如下： （1）堤顶测放待安装机位的吊机中心点和方 向线。 （2）履带吊就位，检查履带吊位置及配套设 施是否齐全和安全。 （3） 载重汽车运载块体至安装地点，起重 工指挥安装，并做好记录。 （4） 移机进行下一个机位的块体安装。
