日立冷水机组操作维护共53页文档
冷水机组系统标准操作、维护保养规程
冷水机组系统标准操作、维护保养规程分发部门Distribution ：部门Department 份数Copy部门Department份数Copy行政部Administration Department 0人事部Human Resource Department工程设备部Engineering and EquipmentDepartment1 EHS 0生产部Manufacturing Department 1研发中心R&D Center市场部Marketing Department 0物控部Material Control Department1财务部Financial Department 0品保部Quality Assurance Department1质检部Quality Control Department11 目的 Purpose确立冷水机组的使用、日常维护及检修保养方法，确保冷水机组被正确的使用和检修保养2 范围 Scope适用于本公司冷水机组的使用、日常维护及检修保养操作3 职责Responsibility3.1 工程设备部：负责起草本规程，并负责本规程的实施；3.2 品保部：负责对实施情况进行监督管理。
3.3 质量负责人：负责本规程的批准实施。
4 定义DefinitionNA5 内容 Procedure5.1 操作前准备：5.1.1 检查冷却水和冷冻水管路阀门是否开启、是否通畅；5.1.2 检查冷水机组控制屏是否有异常情况，如有应排除；5.1.3 开启对应冷却塔风机；5.1.4 如果水压和温度正常，先开启冷却水泵，水泵启动运转正常后，再启动冷冻水泵；5.2 控制接口5.2.1 每个冷水机组都配备了一个DynaView 接口。
DynaView 可以向操作员显示信息，此外还能调整设定值5.2.2 TechView 可以连接到任意DynaView 模块，并能够使用可从网站上下载的软件提供更多数据、调整能力和诊断信息。

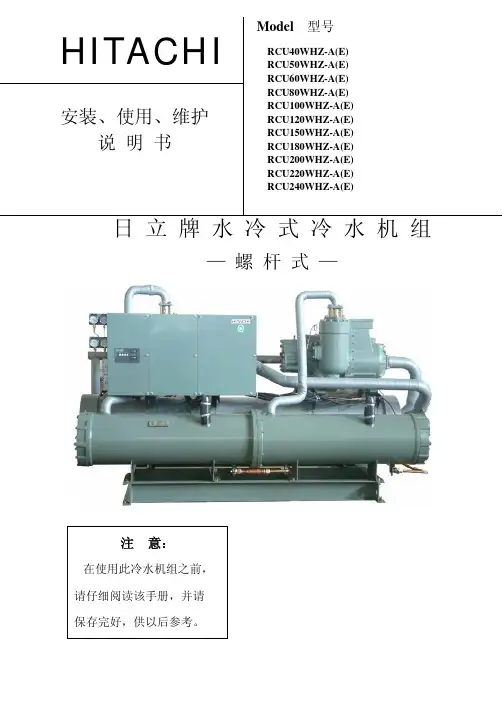

日立冷水机组说明书
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
注：带液晶屏机组的液晶屏使用说明，请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级：上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1．准备工作 (1)初步检查 (1)机组安装 (1)2．安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3．运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4．控制器设定 (15)5. 自动检查功能 (20)6．控制系统 (23)7．保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8．故障寻找 (34)日立水冷式冷水机组型号：RCU40、50、60WHZ-A(E)使用说明指示灯：1.红灯指示正常运转状态。
日立-水冷式柜式空调-安装,使用,维护说明书
制冷能力不足 1．检查机组的冷却水供应是否充足？ 2．检查温控器之设定是否正确。 3．检查空气滤网是否堵塞。
保养工作 1．请清洗或更换空气滤网。 2．请使用中性清洁剂清洁机体外盖板。 3．请清洗露水盘及管路。 4．请清洗冷却水管路（此工作建议找有专业经
136 144 155 145 730 670 360
390
RP-16WSL
132 141 189 142 730 670
360
390
RP-20WSL
171 191 189 189 830 870
350
400
RP-25WSL1 220 186 225 189 860 840 495
405
RP-30WSL1 266 245 291 225 1030 970 495
拉引。 4． 逆相保护继电器-在于主电源为 415V（额定电压）时，请按照图示,将(A)连接线去除后，再将（B）套子（标
准附件）套在两端子上。（请参照下图） 5． 当安装冷却水塔时，需按照图 7 指示之端子之间提供连锁回路。
机体
电气箱
1 2 R S T Mp (L 1 (L 2 (L 3 (N) )))
吸入风管时的状态。若须安装吸入风管时，“D”尺寸须变为 1500mm。
3． 尺寸 C 是指 RP-25WSL1、RP-30WSL1、RP-40WSL 的滤网，
安装到机体的服务空间。若空气滤网服务空间改为左侧时，
“B”尺寸须变为 1000mm。
图 2 最大倾斜角度
型号
RP-16WS RP-16WSL RP-20WSL
主电源 电源开关
CMT
图 7 现地配线 备注： 1． 只有在三相四线的电源下才配线到 MP 端子。 2． CMT：冷却水塔用电磁接触器之辅助触点。

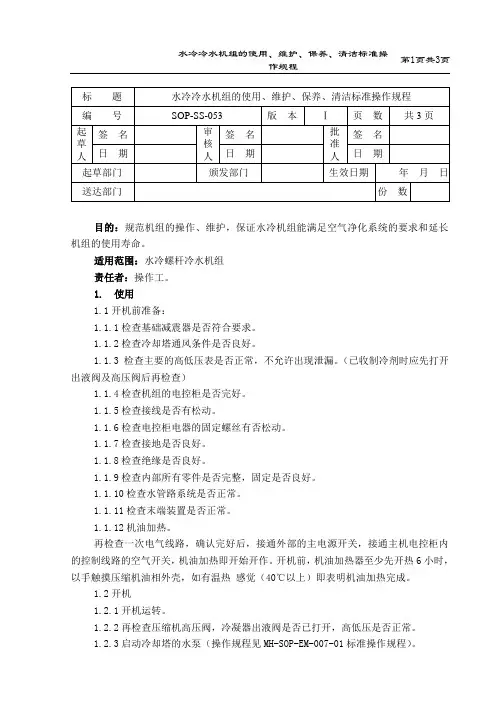

水冷冷水机组的操作、维护、保养、清洁标准操作规程
目的：规范机组的操作、维护，保证水冷机组能满足空气净化系统的要求和延长机组的使用寿命。
适用范围：水冷螺杆冷水机组责任者：操作工。
1. 使用1.1开机前准备：1.1.1检查基础减震器是否符合要求。
1.1.2检查冷却塔通风条件是否良好。
1.1.3检查主要的高低压表是否正常，不允许出现泄漏。
（已收制冷剂时应先打开出液阀及高压阀后再检查）1.1.4检查机组的电控柜是否完好。
1.1.5检查接线是否有松动。
1.1.6检查电控柜电器的固定螺丝有否松动。
1.1.7检查接地是否良好。
1.1.8检查绝缘是否良好。
1.1.9检查内部所有零件是否完整，固定是否良好。
1.1.10检查水管路系统是否正常。
1.1.11检查末端装置是否正常。
1.1.12机油加热。
再检查一次电气线路，确认完好后，接通外部的主电源开关，接通主机电控柜内的控制线路的空气开关，机油加热即开始开作。
开机前，机油加热器至少先开热6小时，以手触摸压缩机油相外壳，如有温热感觉（40℃以上）即表明机油加热完成。
1.2开机1.2.1开机运转。
1.2.2再检查压缩机高压阀，冷凝器出液阀是否已打开，高低压是否正常。
1.2.3启动冷却塔的水泵（操作规程见MH-SOP-EM-007-01标准操作规程）。
1.2.4启动冷却塔风机。
1.2.5启动冷水水泵。
1.2.6启动主机，应密切注意其运转状态是否正常，使水温继续下降，如发现异常现象应立即停机检查，并排除故障，注意压缩机正常运转时其油位应在低位试油镜镜面的1/2以上。
1.2.7锁住电控柜门。
1.3关机。
1.3.1打开主机电控柜门。
1.3.2关闭主机开关。
1.3.3关好电控柜门，并上好锁。
1.3.4关闭冷水水泵开关。
1.3.5关闭冷却水水泵开关。
1.3.6关闭冷却塔风机开关。
2. 维护与保养2.1长期不使用水冷机的维护和保养。
2.1.1应切断主机的电源，以防意外事故的发生。
2.1.2应把空调水系统内的水排放干净，以防止冬季低气温0℃（以下）时水冻结，损坏冷凝器及蒸发器。

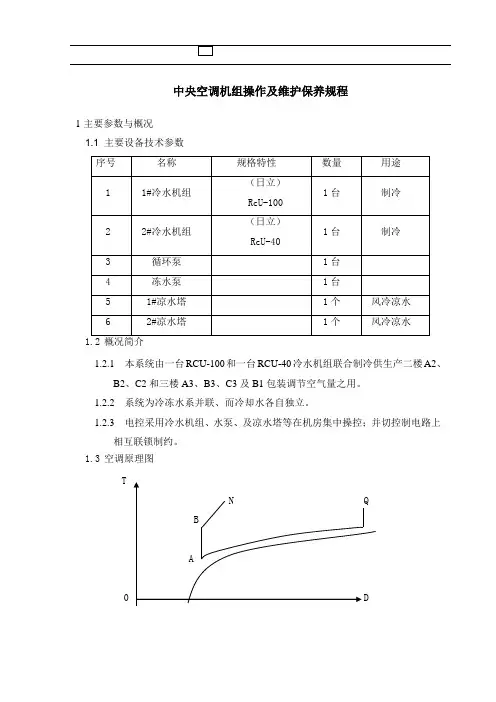

中央空调机组操作及维护保养规程
1
1.1
序号
名称
规格特性
数量
用途
1
1#冷水机组
（日立）RcU-100
1台
制冷
2
2#冷水机组
（日立）RcU-40
1台
制冷
3
循环泵
1台
4
冻水泵1台51#来自水塔1个风冷凉水
6
2#凉水塔
1个
风冷凉水
1.2
1.2.1
1.2.2
1.2.3
1.3
T
NQ
B
A
0 D
1.4
冷水机组
组合风柜
1.4.1
A确定冷却水塔水盘是否充满水？（是）
B检查确认冷却水塔的浮球伐动作是否正常？（是）
C检查膨胀水箱浮球动作是否正常？（是）膨胀箱是否有水？（是）
D检查确认冷冻，冷却水系统管路阀门是否打开？（是）
E检查空调处理机组前的蒸汽压力小于0.3Mpa（是）
F确认电源电压在380V+5%的范围内。
G点动水泵确认转向是否正确？（是）动转时泵无异响？（是）
D二、三层车间温、温度调节为自动控制系统，勿须乱动。
2
2.1
2.1.1
2.1.2
2.1.3
2.2
2.2.1
2.2.2
2.2.3
2.2.4
2.3
2.3.1
2.3.2
2.3.3
3
3.1
3.1.1
3.1.2
3.1.3
3.2
3.2.1
3.2.2
3.2.3
3.2.4
3.2.5
H启动冷水机组前、务必预热24小时，开机前最好用手接触压缩机底部、应感到暖（是）。
日立RCU冷水机资料
☆按液晶显示屏设定铭牌指示进入显示屏主菜单，确认 停止”按钮：
主机运行参数设定正确后，按主板上电按钮，进入机组 ——机组运行画面中的“停止”灯闪烁
运行画面，按下“机组启动”按钮，启动主机。
——如出现紧急情况，可按下机组面板上的紧急按 钮停止机组。
指示灯： 1. 红灯指示正常运转状态。 2. 当红灯闪烁或橙灯亮时，表示有保护装置可能动
4．控制器设定…………………………………………………………… 15 5. 自动检查功能…………………………………………………………………………18 6．控制系统……………………………………………………………………………… 21 7．保养工作……………………………………………………………………………… 24
制冷不足 1.检查冷冻水及冷却水水量是否足够？ 2.检查温控器的设定。 3.检查主机之运转压力是否正常。
保养工作 1.如润滑油变坏，请更换。 2.将主机表面保持清洁。 3.清洗冷凝器及蒸发器的管路。（此工作应找有专业经 验的人员进行） 注意：☆部分内容表示液晶触摸屏机组与标准七段码 显示的区别，该部分内容仅对液晶触摸屏机组有效。
启动。 ☆按液晶显示屏设定铭牌指示进入显示屏主菜单，确认 主机运行参数设定正确后，按主板上电按钮，进入机组 运行画面，按下“机组启动”按钮，启动主机。
关闭主机：
1.按下操作开关的“OFF”按钮――红灯会熄灭。 2.当主机长时间停机，将电源切断： －当电气箱内的控制器没有被触发,绿灯会熄 灭。
☆按下液晶显示屏中“机组运行”画面中的“机 组停止”按钮： —机组运行画面中的“停止”灯闪烁 —如出现紧急情况，可按下机组面板上的紧急 按钮停止机组。
运行画面，按下“机组启动”按钮，启动主机。
——如出现紧急情况，可按下机组面板上的紧急按
冷水机组维保操作流程
螺杆式冷水机组维保操作流程：一：更换冷冻机油1：关闭油路的隔离阀门2：在角阀上安装2分的接头并转换氟管后放油3：重新加注新的冷冻机油4:：加油完毕后把阀门恢复到原来状态二：更换冷媒过滤器1：关闭冷凝器底部的阀门2：关闭上级的到电子膨胀阀的阀门3：通过角阀上的三通排放过滤器筒内的压力4：拆卸冷媒过滤器，清洗滤网后并安装新的过滤器5：安装完毕排气检漏，如有必要进行真空处理6：恢复各个阀门到原来状态三：更换内置油过滤器1：关闭油泵上的角阀2：利用氟管通过压缩机上的单向阀排空里面的压力3：使用19分的外六方拆卸内置油过滤器4：更换新的内置油过滤器和密封后排气检漏四：更换外置油过滤器：1：关闭过滤器前后端的2个阀门2：利用角阀上的三通泄压3：泄压后拆卸过滤器的固定支架4：更换新的过滤器并重新固定5：排气检漏6：恢复阀门至原来位置五：机组运行测试：1：测试前确保机组的各个阀门处于打开状态2：确认冷水，冷却水已通3：根据需要进行以下控制测试：3.1：油泵3.2：供油电磁阀3.3：电子膨胀阀3.4：卸载电磁阀3.5：电机冷却电磁阀4：测试正常后运行机组中央空调在调控温度方面起着举足轻重的作用。
空调经过长时间运行，空调冷冻水、冷却水系统、制冷主机及风机散热盘片不可避免的出现了水垢、锈蚀和粉尘问题：腐蚀：空调系统的冷却、冷冻水未经处理有极强的腐蚀性，如将普通钢片或铁钉放入水中，几天后就会出现铁锈，放置时间越长则锈蚀越严重。
设备内壁常因腐蚀造成锈渣脱落，甚至于穿孔，脱落的锈渣会堵塞盘管，使制冷效果下降；同时腐蚀的存在使设备的使用寿命大为缩短。
结垢：管道内溶于水中的无机盐结晶析出，在冷凝器等换热面管壁上形成水垢，导致热交换效率降低，制冷效果下降，严重时下降30%。
同时硬垢增加，则用电量增加或燃料消耗量上升，严重时增加35%。
生物粘泥：由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。
日立RCU G 40WHZ-E水冷式冷水机组 - 螺杆式 - 安装、使用、维护手册说明书
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —Model 型号RCU(G)40WHZ(-E) RCU(G)300WHZ(-E) RCU(G)50WHZ(-E) RCU(G)340WHZ(-E) RCU(G)60WHZ(-E) RCU(G)380WHZ(-E) RCU(G)80WHZ(-E) RCU(G)410WHZ(-E) RCU(G)100WHZ(-E) RCU(G)450WHZ(-E) RCU(G)120WHZ(-E) RCU(G)490WHZ(-E) RCU(G)140WHZ(-E) RCU(G)530WHZ(-E) RCU(G)150WHZ(-E) RCU(G)570WHZ(-E) RCU(G)170WHZ(-E) RCU(G)600WHZ(-E) RCU(G)180WHZ(-E) RCU(G)640WHZ(-E) RCU(G)200WHZ(-E) RCU(G)680WHZ(-E) RCU(G)220WHZ(-E) RCU(G)720WHZ(-E) RCU(G)260WHZ(-E) RCU(G)760WHZ(-E)注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
获取更多资料微信搜索蓝领星球重要通知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警告可能导致严重个人受伤或死亡的直接危险。
危险危险或不安全的操作可能导致严重个人受伤或死亡。
小心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低冷却水 出水温度 R22：40R407C：3722冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
