8轧辊材质选择及特性
轧辊材质选用
101合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。
此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。
102 合金无界冷硬铸铁轧辊合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。
石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。
本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。
表面的微细石墨孔隙还能改善轧辊的咬入能力。
103合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。
这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。
化学成分(%)SGAC型钢连轧机中轧、精轧机架，无缝钢管轧机轧辊及辊环，棒、线材，螺纹钢轧机中轧、预精轧、精轧机架轧辊及辊环承制范围类别辊身直径（mm）辊身长度（mm）轧辊适用于各种规格轧辊的制造辊环Φ190-1500900(max.)104 高镍铬无界冷硬铸铁轧辊高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。
外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。
轧辊
精轧机座：一般为碳化钨的硬质合金。因为它具有良好的热传导性， 在高温下有硬度下降小，耐热疲劳性能好，耐磨性好，强度高等特 点
第四节 轧辊受力及轧制力矩的计算
一、摩擦圆概念
Q—外力；N—正压力；T—摩擦力；R—N与f的合力；
φ—摩擦角：正压力N与合力R之间的夹角
平衡状态：∑F=0
Q-R=0
∑M=0
M=Rρ
ρ—摩擦圆半径
ρ=d/2sin φ
因为φ<50,很小,sin φ≈tg φ ≈f(摩擦系数）
所以
ρ=d/2 ·f
结论：
（1）合反力永远与摩擦圆相切；
（2）合反力形成的力矩与M方向相反。
初始状态
稳定状态
二、二辊轧机轧制力矩计算 （1）简单轧制：两辊都驱动； 直径相同，转速相同；轧制时，除 了轧制力外不受其他力作用；相对轧制线受力相同 （2）受力分析
四、轧辊材料的选取 （1）初轧机、钢坯轧机、厚板轧机、大型轨梁轧机、型钢粗轧机： 一般选用锻钢轧辊，要求较高的用合金钢轧辊。型钢粗轧机多采用 铸钢轧辊。 原因：压下量大，轧制力大，有冲击负荷，要求轧机具有高强度和 较大的摩擦系数（因为易于咬入，从而加大压下量）
（2）中小型轧机的精轧机座轧辊： 大多采用铸铁轧辊，也有采用球墨铸铁的。 原因：这类轧机着重要求硬度和耐磨性，使产品尺寸精确，表面质 量好，并能减少换辊次数，提高生产率。
是梅花形的，力的作用方式如下图所示，试校核轧辊强度。
5、已知某1200初轧机轧辊第一孔型轧制力P1=3MN，压下螺丝中心 距a=3000mm；第一孔距一端压下螺丝中心距离为1000mm；第一孔型 轧辊工作直径D1=900mm；轧辊辊颈直径d=600mm；辊颈与辊身交接 面距压下螺丝中心线距离e=300mm；轴承摩擦系数f=0.01.，辊头为 扁头，轧辊材质为锻钢辊，σb=700MPa。传动端为A端，如图所示。 请设计扁头并校核轧辊强度。
棒材连轧机轧辊材质的选择及高速钢轧辊在成品机架中的分析徐永强
棒材连轧机轧辊材质的选择及高速钢轧辊在成品机架中的分析徐永强摘要：为了满足当下工作的需要，进行棒材连轧机轧辊的分析是必要的，这需要针对精机架特点的分析，更好的进行机架轧辊的性能特点进行分析，进行系统性的阐述，更好的进行材质模块、应用模块等的分析，保证其整体质量的提升，实现其整体效能的提升，更好的满足当下工作模块的需要。
关键词：高速钢；存在问题；连轧机1 关于轧辊材质选择模块的分析轧辊的质量对于工业是非常必要的，这需要进行强度及其工作层的良好质量控制，保证其整体耐磨性的优化。
这需要进行经济性及其相关性能的分析。
保证换辊槽周期及其停机时间的控制，保证其各个机组的控制，满足轧机的变形工作需要。
这也需要进行产品的整体精度性的提升，满足架次的综合性工作的需要，保证轧辊整体性能的优化。
这需要明确好当下棒材粗轧机架的工作任务，进行高温状态下的断面控制，保证轧辊承受轧制效益的提升，保证轧曹深度、压量等的控制。
这就需要轧辊的辊颈具备良好的强度。
保证其轧辊轧速的优良。
毕竟在工作模块中，其也要与一定温度的钢培进行足够的接触。
在接触模块中，保证该结构的良好抗热性是必要的，从而实现整体抗热裂性的提升，进行抗剥落性的优化，保证其整体冲击性的提升，进行咬入性的分析，保证机架的良好选择，满足当下工作施工的需要，提升其应用效益，保证机架的整体工作性能的提升，实现现阶段相关工作任务的解决。
在当下工作模块中，棒材轧机是重要的模块，通过对轧件的延伸性及其精轧机组准确性的控制，更有利于轧机的整套控制，满足设备承上启下的工作需要。
这也需要进行轧槽的工作位置的分析，进行轧制力的控制，保证轧辊整体强度的提升及其优化，这需要引起相关人员的重视。
但由于轧辊孔型尺寸较大，槽底的冷却不能充分达到，因此要求此位置轧辊需具备较好的抗热裂性和冲击韧性，还要具备相应的耐磨性。
根据其所在位置特点，其耐磨性要高于粗轧机组，特别其槽底与槽顶硬度要相差不大，基本一致，此处选用离心复合轧辊恰当不过。
线材轧辊材质的选择及管理特点
线材轧辊材质的选择及管理特点
轧辊材质好，轧辊使用周期就长，轧辊消耗数量就越少，反之则越多。
线材厂根据所用轧机特点，对轧辊材质进行了比较。
线材厂轧机分为粗轧机列、中轧机列、精轧机列，每个机列在轧钢时的轧制任务不同，对轧辊的性能要求也不同，粗轧一般要考虑轧辊强度，多选用锻钢和铸钢轧辊，或选用球墨半冷硬和球墨冷硬轧辊。
锻钢和铸钢轧辊的强度大，不易发生断辊，但其硬度低、耐磨性差、使用周期短、更换轧辊频繁；因球墨铸铁轧辊的辊身工作层中有石墨，使轧辊耐磨性、抗热裂性能得到提高，优于锻钢、铸钢轧辊，所以线材厂粗、中轧在满足强度要求的前提下，选用了中镍、铬、钼球墨无限冷硬铸铁轧辊；精轧机列主要对轧辊的耐磨性有要求，故选用中镍、铬、钼无限冷硬铸铁轧辊，又由于复合离心辊的性能在满足生产技术要求方面优于常法辊。
所以线材厂轧辊都采用复合离心辊。
轧辊按材质可分为锻钢、铸钢和铸铁轧辊、特种轧辊，根据浇注方法不同可分为常法浇注轧辊和复合离心浇注轧辊；为提高轧辊的耐磨性，也可以适当添加一定比例的合金元素，如中镍、铬、钼等。
轧辊管理是指从选择轧辊材质、轧辊采购计划的制定、轧辊孔型样板的加工和管理、轧辊孔型的加工及检查、轧辊加工车削量和车削次数的确定等一系列工作，具有系统性。
对轧辊实施精细管理的工作。
其特点是：(1) 具有系统性、连续性；(2) 理论性和实践性强；(3) 必须环环相扣，精细合理。
轧钢机械设备维护之轧辊材质应用介绍课件
04 电火花处理：利用电火花对 轧辊表面进行强化处理，提 高轧辊的耐磨性和抗疲劳性
轧辊存储与运输
01
轧辊应存放在干燥、通 风良好的环境中，避免 潮湿和腐蚀。
02
轧辊在运输过程中应使 用专用的包装材料，避 免磕碰和磨损。
03
轧辊在运输过程中应固 定牢固，避免滚动和滑 落。
04
轧辊在运输过程中应避 免高温、低温和阳光直 射，以免影响材质性能。
02 耐热性高的轧辊材质可以延长 使用寿命，降低维护成本。
03 耐热性高的轧辊材质可以提高 生产效率，减少停机时间。
04 耐热性高的轧辊材质可以提高 轧制产品的质量，降低废品率。
抗腐蚀性
轧辊材质的抗腐蚀性是影响其使用寿命的 重要因素之一。
抗腐蚀性高的轧辊材质可以抵抗高温、高 压、高湿等恶劣环境，减少磨损和腐蚀。
04 陶瓷轧辊的维护成本低，使用寿命长，是 一种理想的轧辊材料。
耐磨性
轧辊材质的 耐磨性是衡 量其使用寿 命的重要指
标
耐磨性高的 轧辊可以减 少更换次数， 降低维护成
本
Байду номын сангаас
耐磨性取决 于轧辊的材 质、硬度和
表面处理
耐磨性高的 轧辊可以提 高生产效率， 降低废品率
耐热性
01 轧辊材质需要具有良好的耐热 性，以适应高温工作环境。
抗腐蚀性高的轧辊材质可以提高轧钢机械 设备的生产效率和稳定性。
抗腐蚀性高的轧辊材质可以降低维护成本， 提高生产效益。
轧辊材质与轧制工艺的关系
轧辊材质影响轧制工艺的效率和
01
效果 不同轧制工艺需要选择不同的轧
02
辊材质 轧辊材质的选择需要考虑轧制工
03
艺的要求和特点 轧辊材质与轧制工艺的匹配可以
轧辊材料

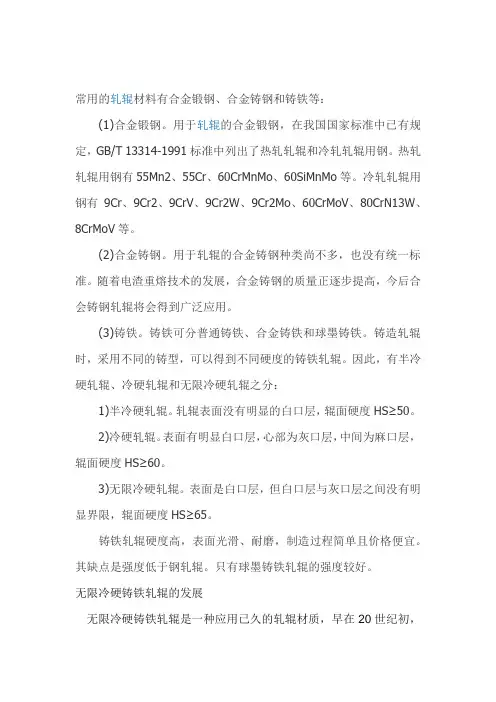

常用的轧辊材料有合金锻钢、合金铸钢和铸铁等：(1)合金锻钢。
用于轧辊的合金锻钢，在我国国家标准中已有规定，GB/T 13314-1991标准中列出了热轧轧辊和冷轧轧辊用钢。
热轧轧辊用钢有55Mn2、55Cr、60CrMnMo、60SiMnMo等。
冷轧轧辊用钢有9Cr、9Cr2、9CrV、9Cr2W、9Cr2Mo、60CrMoV、80CrN13W、8CrMoV等。
(2)合金铸钢。
用于轧辊的合金铸钢种类尚不多，也没有统一标准。
随着电渣重熔技术的发展，合金铸钢的质量正逐步提高，今后合会铸钢轧辊将会得到广泛应用。
(3)铸铁。
铸铁可分普通铸铁、合金铸铁和球墨铸铁。
铸造轧辊时，采用不同的铸型，可以得到不同硬度的铸铁轧辊。
因此，有半冷硬轧辊、冷硬轧辊和无限冷硬轧辊之分：1)半冷硬轧辊。
轧辊表面没有明显的白口层，辊面硬度HS≥50。
2)冷硬轧辊。
表面有明显白口层，心部为灰口层，中间为麻口层，辊面硬度HS≥60。
3)无限冷硬轧辊。
表面是白口层，但白口层与灰口层之间没有明显界限，辊面硬度HS≥65。
铸铁轧辊硬度高，表面光滑、耐磨，制造过程简单且价格便宜。
其缺点是强度低于钢轧辊。
只有球墨铸铁轧辊的强度较好。
无限冷硬铸铁轧辊的发展无限冷硬铸铁轧辊是一种应用已久的轧辊材质，早在20世纪初，普通无限冷硬铸铁轧辊就在热轧带钢轧机上广泛应用。
无限冷硬铸铁轧辊的材质介于冷硬铸铁和灰口铸铁之间。
与冷硬铸铁相比，其铁水中硅含量较高(含0.7%~1.6%Si)，因此无限冷硬铸铁轧辊辊身工作层基体组织内除含有与白口铸铁中相近似数量的碳化物和莱氏体外，还存在均匀分布的石墨。
无限冷硬铸铁轧辊中还常常加入不同含量的Cr、Ni、Mo等合金元素，随着Cr、Ni、Mo含量的增加，其硬化层深度大大增加。
无限冷硬铸铁轧辊辊身基体组织中含有较多的碳化物，具有较好的耐磨性；此外，在基体组织中均匀分布的少量细小石墨，起到了松弛机械应力的作用，有利于减轻辊身表层的剥落缺陷；同时，石墨本身具有良好的导热性能，在轧钢过程中，轧辊表面受热冲击时，石墨起缓冲热应力的作用，有利于防止热裂纹的产生。
轧辊
工作辊材质的选择要考虑以下几个方面：（1）板坯厚度大，轧辊必须具有较好的咬入性。
（2）板坯温度高，轧制速度较慢，轧件和轧辊接触时间较长。
轧辊必须具有较好的抗热裂性、抗热疲劳性。
（3）工作辊直径大（Φ1210/1110mm）、辊身长度大（5050mm），承受的轧制力高，主电机带动工作辊传动。
要求轧辊有较高的抗断裂性，轧辊辊身和辊颈必须有较高的强度。
（4）高的轧制温度也要求轧辊具有高温耐磨性。
（5）由于粗轧和精轧在同一机架完成，所以既要考虑到粗轧时轧件厚度大，宽度小，轧辊所受冲击大，轧辊使用面积少，轧件与轧辊间易出现打滑等。
也要考虑精轧时，轧件宽而长，轧辊使用面积大。
同时，单机架四辊轧机，在轧制低合金专用钢和高强度品种钢时，要采用控制轧制和控制冷却技术，通常进行交叉轧制，轧制温度低，轧制力大。
要求轧辊具有耐磨性好、抗热裂性好、耐表面粗糙能力好、强度高、对热的敏感低等性能。
传统的四辊精轧机，往往是前面有一架粗轧机（二辊、三辊或四辊）。
粗轧用四辊轧机工作辊通常采用高镍铬无限冷硬铸铁轧辊。
近年来，开始使用高铬铸铁轧辊，这种轧辊组织中碳化物含量较高，摩擦系数小，硬度高，耐磨性能优良。
但对热的影响十分敏感，易打滑，而且出现卡钢等事故时形成的热裂纹较深。
而精轧机轧辊工作条件相对较好，热影响及机械冲击也小，选择材质时主要考虑耐磨性和耐表面粗糙能力,保证钢板表面质量。
5m宽厚板四辊轧机的粗轧和精轧都是同样的轧辊来完成。
经过多年的实践，同时考虑到其他新开发新品种如高速钢轧辊等价格昂贵等因素，5m宽厚板轧机的工作辊采用高镍铬无限冷硬铸铁轧辊。
这种轧辊多采用立式离心复合铸造而成。
由于外层镍、铬、钼等合金元素的作用，珠光体转变推迟，因而铸态下的组织为贝氏体+马氏体残奥+碳化物+短片状石墨。
经过热处理后的组织为贝氏体+少量马氏体残奥+碳化物+短片状石墨。
轧辊心部组织为贝氏体+片状石墨或珠光体+少量碳化物（+牛眼状铁素体）+团球状石墨。
轧辊的材质——精选推荐
轧辊的材质5m宽厚板轧辊材质的选择和使⽤管理（钢板⽣产⼯艺培训班的培训内容：轧辊部分。
授课⼈：杜希恩）由于5m宽厚板轧机轧辊消耗较⼤，按⽬前国内平均吨钢轧辊消耗0.8Kg/吨（宽厚板单机⽣产可能超过1Kg/吨）来计算，每年宽厚板的轧辊消耗将达到1200吨以上，轧辊消耗费⽤达6000余万元。
轧辊作为⼀种长期反复使⽤在恶劣环境下⼯作的轧钢⼯具，其正常的磨损消耗只是经济损失的⼀部分。
⽽由于材质选择不当、使⽤和维护不当等原因造成的轧辊事故，常常造成更多的相关损失和间接损失。
例如事故的同时往往有可能使配对辊或⽀撑辊受损、轧废、轧机和配套设备的损坏、⾮计划换辊停机、事故处理影响时间和成本、合同不能兑现等损失。
因此，深⼊研究轧辊材质的选择、轧辊使⽤和维护技术，以进⼀步提⾼板材表⾯质量，降低轧机故障率，降低轧辊消耗，已经成为我们亟待解决的课题。
⼀、轧辊材质的选择轧辊按制造材料主要分为：铸钢系列轧辊、铸铁系列轧辊、锻造系列轧辊三⼤类别。
铸钢轧辊有碳素铸钢轧辊、合⾦铸钢轧辊、半钢轧辊、⽯墨钢轧辊、⾼铬钢轧辊、复合铸钢轧辊、⾼速钢轧辊、半⾼速钢轧辊等。
铸铁轧辊有冷硬铸铁轧辊、⽆限冷硬铸铁轧辊、球墨铸铁轧辊、⾼铬铸铁轧辊四⼤类。
锻钢轧辊主要有：热作模具钢类、铬轴承钢类、冷轧模具钢类、⾼速钢和半⾼速钢类、锻造半钢和锻造⽩⼝铁类等。
轧辊材质的选择是⼀个⽐较复杂的⼯程，要综合考虑轧机的特点、轧辊的⼯作条件、各类轧辊材质特性、辊型设计等因素。
因此，要根据5M宽厚板轧机特点，轧制坯料和产品的种类规格，轧制节奏、产量，轧制温度、轧制速度、轧制⼒、压下量、换辊周期、磨削制度等轧机和轧辊⼯作的基本条件的基本情况，得出本机架对轧辊的性能要求，根据各类轧辊所具有性能特点，考虑本机架轧辊设计要求或⽬前使⽤的轧辊主要失效形式以及⽤户急需解决的问题等因素，最终确定适合本机架的轧辊材质、技术性能指标等。
1、5m宽厚板轧机轧辊材质的选择5m宽厚板轧机为四辊可逆式单机架轧机，粗轧和精轧都在同⼀机架上完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HS
HS
HS
SGP-1
58-70
－
35-55
SGP-2
62-70
－
35-55
SGP-3
42-55
≤5
32-43
SGP-4
50-72
≤5
35-55
SGAC
55-75
≤5
40-60
用途
SGP-1 棒、线材、型钢轧机粗、中轧机架、轨梁轧边立辊。
SGP-2 棒、线材、型钢轧机粗、中轧机架。
Mo 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.8 0.3-1.0
Cr 0.2-0.6 0.2-0.6 0.2-0.6 0.1-0.6
Ni － 0.5-1.0 1.0-3.0 －
Mo 0.2-0.6 0.2-0.6 0.2-0.6 0.2-0.8
V －
－
－ (0.1-0.3
)
物理性能
白口深度
辊颈硬 代号 辊身硬度
度
抗拉 强度
≤Φ 200
型钢 Φ201-250 Φ251-300 ﹥Φ300
度高、韧性和耐磨性好，且基体组织中合金含量高，并经特殊热处理，具有良好的高温综合
机械性能。
用于带钢热轧时，可根据使用架次、水冷条件选用高铬铸钢、高铬铸铁轧辊。高铬复合
轧辊可用于冷轧机，平整机工作辊，并可制作辊环类产品。
化学成分 (%)
代号
C
Si
Mn
Cr
Ni
Mo
HCr-1
2.4-2.8 0.4-1.0 0.4-1.2 10-15
0 0.70-1.5
0
Cr
－
0.50-1.5 0
2.50-3.5 0
1.00-2.0 0
0.50-1.5 0
Ni
－
0.20-1.0 0
0.20-1.0 0
0.20-1.0 0
0.50-1.5 0
Mo 0.40-1.5
0 0.40-1.5
0 0.20-1.0
0 1.00-1.8
0 0.40-1.5
0
V － － 0.02-0.4 0
度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕
性能。
外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满
意的强韧性。使用中充分水冷是必要的。
化学成分(%)
代号
C
Si
Mn
Cr
Ni
Mo
HNiCr-1 2.8-3.5 0.6-1.1 0.4-1.1 1.6-2.0 4.0-4.5 0.2-0.8
合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧
辊。石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。本公司提供的合金无界冷硬铸铁
轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥
落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。表面的微细石墨孔隙还能
承制范围
辊身直径 (mm) 辊身长度 (mm) 净重 (t)
Φ1500(max.)
3000(max.)
60(max.)
202 半钢轧辊
半钢轧辊包括整体、复合和辊套等轧辊产品，它是在高含碳量的钢水中添加 Mo、Cr、
Ni 等合金元素及其它微量合金，并采用特殊的热处理工艺进行制造，具有高的耐磨性、强
的韧性和好的抗热裂性，在工作层中几乎没有硬度降落。
Mg ≥0.04 ≥0.04 ≥0.04 ≥0.04 ≥0.04
抗拉强度 MPa ﹥320 ﹥320 ≥390 ≥390 ≥400
SGP-3 SGP-4
SGAC
大型初轧机。 型钢连轧机粗轧、中轧机架，棒、线材轧机粗轧、中轧机及钢管轧机 张减径辊环。 型钢连轧机中轧、精轧机架，无缝钢管轧机轧辊及辊环，棒、线材， 螺纹钢轧机中轧、预精轧、精轧机架轧辊及辊环
0.30-1.0 0
0.30-1.0 0
0.30-1.0 0
0.30-1.0 0
≥1.20
0.60-1.4 0
0.70-1.3 0
0.70-1.3 0
0.70-1.3 0 －
0.80-2.0 0
1.80-2.5 0
0.80-2.0 0
0.50-1.2 0 －
0.20-1.2 0
1.00-1.5 0
1.80-2.5 0
CC-1 58-70 32-48
﹥150
12-25
15-30
17-35
20-45
CC-2 62-75 35-52
﹥150
12-25
15-30
17-35
20-45
CC-3 65-80 35-52 ﹥150 (300) 12-25
15-30
17-35
20-45
CC-4 60-70 35-48
﹥300
用途
承制范围
制造方法 辊身直径 (mm) 辊身长度 (mm) 净重 (t)
离心法
Φ280-1350
400-4300
45
全冲洗法 Φ800-1300
≤5500
105 高铬复合铸造轧辊
高铬复合轧辊工作层含有 6~22%的铬合金，芯部为高强度球墨铸铁。根据含碳量的不同，
分为高铬铸钢轧辊和各个铸铁轧辊。由于大量铬元素的作用，组织中碳化物呈 M7C3 型，硬
棒、线材及型钢轧机中、精轧机架
IC-2
棒、线材，型钢轧机中、精轧机架，无缝钢管轧机张减径辊环
IC-3
承制范围
类别
辊身直径（mm）
辊身长度（mm）
轧辊
≤Φ 650
≤ 1500
辊环
Φ190-600
400(max.)
103 合金球铁轧辊
合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素
－
物理性能
代号
辊身硬度
HS
CS-1 28-43
CS-2 30-45
CS-3 46-65
CS-4 45-65
CS-5 40-55
抗拉强度 MPa ≥600 ≥800 ≥800 ≥800 ≥700
延伸率 ％ ≥5 ≥5 ≥2 ≥3 ≥4
冲击韧性 ×104J/m2 ≥8 ≥8 ≥5 ≥4 ≥7
用途： 方、板坯初轧机，型钢粗、中轧机，带钢热连轧机，破鳞大立辊及二辊粗轧机，中板二辊粗 轧机，热轧窄带钢支撑辊等。
4-7
弹性模量 kMPa 210-225 210-225 210-225 210-225 160-190
距表面距离（mm）
用途
HCr-1
带钢热连轧机粗轧工作辊，宽中厚板轧机工作辊。
HCr-2
带钢热连轧机精轧前段工作辊，棒线材轧机及无缝钢管矫直机用辊
HCr-3
冷带轧机工作辊，平整工作辊
HCrS
带钢热轧机粗轧、精轧前段工作辊，带钢冷轧机工作辊，中板轧机工作辊
物理性能
代号
硬度
HS
HCr-1
60-70
HCr-2
65-80
HCr-3
78-92
HCrS
65-85
辊颈
35-50
硬度分布曲线示例：
抗拉强度 MPa 500-800 500-800 600-900 700-1000 ﹥350
抗弯强度 HS 700-1000 700-1000 900-1300
550
冲击韧性 ×104J/m2 4-8 4-8 4-8
0.20-1.2 0 －
0.20-0.8 0
0.20-0.8 0
0.20-0.8 0
0.20-0.8 0 －
物理性能 代号 辊身硬度 HS AD-1 35-50 AD-2 40-55 AD-3 50-65 AD-4 50-65 AD-5 45-55
抗拉强度 MPa ≥500 ≥450 ≥350 ≥350 ≥350
化学成分(%)
代号
C
Si
Mn
Cr
Ni
Mo
AD-1
1.20-1.6 0.30-1.0 0.60-1.4 0.50-1.2 0.20-1.2 0.20-0.8
0
0
0
0
0
0
AD-2 AD-3 AD-4 AD-5 辊环芯部
1.45-1.8 5
1.75-2.1 5
1.75-2.1 5
1.90-2.3 0
≥1.50
化学成分 (%)
代号
材质
CC-1 冷硬铸铁
CC-2 冷硬铸铁
CC-3 冷硬铸铁
CC-4 冷硬铸铁/复合
C 2.9-3.
8 2.9-3.
8 2.9-3.
8 2.9-3.
8
Si 0.4-1.0 0.4-1.0 0.4-1.0 0.4-1.0
Mn 0.2-1.0 0.2-1.0 0.2-1.0 0.2-1.0
延伸率 ％ ≥1.0 ≥1.0 ≥0.5 ≥0.5 ≥0.5
CC-1 小型棒、线材轧机及窄带钢轧机精轧机架。
CC-2 小型棒、线材轧机及窄带钢轧机精轧机架、无缝钢管轧机张减径辊环。
CC-3
CC-4 三辊中板轧机、热轧叠轧薄板轧机。
板钢 薄板 中板
8-35 8-45
承制范围
类别
辊身直径（mm） 辊身长度(mm)
小型
≤Φ 550
大型复合 ≤Φ 900
3000
102 合金无界冷硬铸铁轧辊
承制范围
辊身直径 (mm) 辊身长度 (mm) 净重 (t)
Φ280-1350
400-3100
