不锈钢腐蚀的机理

不锈钢腐蚀的机理
不锈钢腐蚀的机理

不锈钢腐蚀的机理

1 氯离子对不锈钢腐蚀的机理

在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高[1 ] 。

氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为

2

穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合

,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子,与金属形成氯化物,氯化物与

法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。

2 应力腐蚀失效及防护措施

2. 1 应力腐蚀失效机理[2 ]

在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45 %左右。因此,研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。应力腐蚀一般都是在特定条件下产生: ①只有在拉应力的作用下。②产生应力腐蚀的环境总存在特定的腐蚀介质,不锈钢在含有氧的氯离子的腐蚀介质及H2SO4 、H2S 溶液中才容易发生应力腐蚀。③一般在合金、碳钢中易发生应力腐蚀。研究表明,应

力腐蚀裂纹的产生主要与氯离子的浓度和温度有关。压力容器的应力来源: ①外载荷引起的容器外表面的拉应力。②压力容器在制造过程中产生的各种残余应力,如装配过程中产生的装配残余应力,制造过程中产生的焊接残余应力。在化工生产中,压力容器所接触的介质是多种多样的,很多介质中含有氯离子,在这些条件下,压力容器就发生应力腐蚀失效。

铬镍不锈钢在含有氧的氯离子的水溶液中,首先在金属表面形成了一层氧化膜,它阻止了腐蚀的进行,使不锈钢钝化。由于压力容器本身的拉应力和保护膜增厚带来的附加应力,使局部地区的保护膜破裂,破裂处的基体金属直接暴露在腐蚀介质中,该处的电极电位比保护膜完整的部分低,形成了微电池的阳极,产生阳极溶解。因为阳极小、阴极大,所以阳极溶解速度很大,腐蚀到一定程度后,又形成新的保护膜,但在拉应力的作用下又可重新破坏,发生新的阳极溶解。在这种保护膜反复形成和反复破裂过程中,就会使某些局部地区的腐蚀加深,最后形成孔洞,而孔洞的存在又造成应力集中,更加速了孔洞表面的塑性变形和保护膜的破裂。这种拉应力与腐蚀介质的共同作用便形成了应力腐蚀裂纹。

2. 2 应力腐蚀失效的防护措施控制应力腐蚀失效的方法,从内因入手,合理选材,从外因入手,控制应力、控制介质或控制电位等。实际情况千变万化,可按实际情况具体使用。

2. 2. 1 选用耐应力腐蚀材料近年来发展了多种耐应力腐蚀的不锈钢,主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素体—奥氏体双相钢。其中,以铁素体—奥氏体双相钢的抗应力腐蚀能力最好。

2. 2. 2 控制应力在压力容器装配时,尽量减少应力集中,并使其与介质接触部分具有最小的残余应力,防止磕碰划伤,严格遵守焊接工艺规范。

2. 2. 3 严格遵守操作规程工艺操作、工艺条件对压力容器的腐蚀有巨大的影响。因此,必须严格控制原料成分、流速、介质温度、压力、pH 值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1. 0 ×10 - 6以下。实践证明,在含有氯离子质量分数为500. 0 ×10 - 6的水中,只需加入质量分数为150. 0 ×10 - 6的硝酸盐和质量分数为0. 5 ×10 - 6亚硫酸钠混合物,就可以得到良好的效果。

2. 2. 4 维修与管理为保证压力容器长期安全运行,应严格执行有关压力容

器方面的条例、法规,对在用压力容器中允许存在的缺陷必须进行复查,及时掌握其在运行中缺陷的发展情况,采取适当的措施,减少设备的腐蚀。

3 孔蚀失效及预防措施

3. 1 孔蚀失效机理

在压力容器表面的局部地区,出现向深处腐蚀的小孔,其余地区不腐蚀或腐蚀轻微,这种腐蚀形态称为小孔腐蚀(也称点蚀) 。点蚀一般在静止的介质中容易发生。具有自钝化特性的金属在含有氯离子的介质中,经常发生孔蚀。蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,具有深挖的动力,即向深处自动加速。在含有氯离子的水溶液中,不锈钢表面的氧化膜便产生了溶解,其原因是由于氯离子能优先有选择地吸附在氧化膜上,把氧原子排掉,然后和氧化膜中的阳离子结合成可溶性氯化物,结果在基底金属上生成孔径为20μm~30μm 小蚀坑,这些小蚀坑便是孔蚀核。在外加阳极极化条件下,只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。在自然条件下的腐蚀,含氯离子的介质中含有氧或阳离子氧或阳离子氧化剂时,能促使蚀核长大成蚀孔。氧化剂能促进阳极极化过程,使金属的腐蚀电位上升至孔蚀临界电位以上。蚀孔内的金属表面处于活化状态,电位较负,蚀孔外的金属表面处于钝化状态,电位较正,于是孔内和孔外构成一个活态———钝态微电偶腐蚀电池,电池具有大阴极小阳极面积比结构,阳极电流密度很大,蚀孔加深很快,孔外金属表面同时受到阴极保护,可继续维持钝化状态。孔内主要发生阳极溶

解:

Fe →Fe2 + + 2e ,

Cr →Cr3 + + 3e ,

Ni →Ni2 + + 2e 。

介质呈中性或弱碱性时,孔外的主要反应为:

1

2

O2 + H2O + 2e →2OH- 。

由于阴、阳两极彼此分离,二次腐蚀产物将在孔口形成,没有多大的保护作用。孔内介质相对于孔外介质呈滞流状态,溶解的金属阳离子不易往外扩散,溶解

氧也不易扩散进来。由于孔内金属阳离子浓度增加,氯离子迁入以维持电中性,这样就使孔内形成金属氯化物的浓溶液,这种浓溶液可使孔内金属表面继续维持活化状态。又由于氯化物水解的结果,孔内介质酸度增加,使阳极溶解加快,蚀孔进一步发展,孔口介质的pH值逐渐升高,水中的可溶性盐将转化为沉淀物,结果锈层、垢层一起在孔口沉积形成一个闭塞电池。闭塞电池形成后,孔内、外物质交换更加困难,使孔内金属氯化物更加浓缩,氯化物水解使介质酸度进一步增加,酸度的增加将使阳极溶解速度进一步加快,蚀孔的高速度深化,可把金属断面蚀穿。这种由闭塞电路引起的孔内酸化从而加速腐蚀的作用称为自催化酸化作用。影响孔蚀的因素很多,金属或合金的性质、表面状态,介质的性质、pH值、温度等都是影响孔蚀的主要因素。大多数的孔蚀都是在含有氯离子或氯化物的介质中发生的。具有自钝化特性的金属,孔蚀的敏感性较高,钝化能力越强,则敏感性越高。实验表明,在阳极极化条件下,介质中主要含有氯离子便可以使金属发生孔蚀,而且随着氯离子浓度的增加,孔蚀电位下降,使孔蚀容易发生,尔后又使孔蚀加速。处于静止状态的介质比处于流动状态的介质能使孔蚀加快。介质的流速对孔蚀的减缓起双重作用,加大流速(仍处于层流状态) ,一方面有利于溶解氧向金属表面输送,使氧化膜容易形成;而另一方面又减少沉淀物在金属表面沉积的机会,从而减少产生孔蚀的机会。

3. 2 防止孔蚀的措施

3. 2. 1 在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量,可获得性能良好的钢种。耐孔蚀不锈钢基本上可分为3 类:铁素体不锈钢;铁素体—奥氏体双相钢;奥氏体不锈钢。设计时应优先选用耐孔蚀材料。

3. 2. 2 降低氯离子在介质中的含量,操作时严防跑、冒、滴、漏等现象的发生。

3. 2. 3 在工艺条件许可的情况下,可加入缓蚀剂。对缓蚀剂的要求是,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。例如,在10 %的FeCl3 溶液中加入3 %的NaNO2 ,可长期防止1Cr18Ni9Ti 钢的孔蚀。

3. 2. 4 采用外加阴极电流保护,抑制孔蚀。氯离子对不锈钢制压力容器的腐蚀,对压力容器的安全性有很大的影响。即使是合理的设计、精确的制造避免或减少了容器本身的缺陷,但是,在长期使用中,由于各种错综复杂因素的联合作用,

容器也会受到一定的腐蚀。虽然目前对防止氯离子对不锈钢腐蚀的方法还不十分完善,但掌握一些最基本的防护措施,对保证生产的正常进行,还是十分必要的。除此之外,还应严格按照操作规程操作,加强设备管理,做好容器的定期检验,以保证容器在合理的寿命期限内安全运行。

不锈钢表面有一层纯化膜,一旦这层膜遭到破坏,破坏处即成为阳极,铁离子便在水滴中析出开始出现点腐蚀。氯气很容易溶解在水滴中,其浓度逐渐增加,直至不锈钢纯化膜遭到严重破坏。由于点腐蚀生成的铁鳞为多孔物质,氯气更容易浸入并逐渐增大浓度,点蚀速度加快。

在对自来水管腐蚀状况进行的调查中发现,自来水管的腐蚀与管子对地电位有关:

在电位高的环境,尤其在"十"的埋设条件下,85%一90%的接头发生腐蚀;在电位低的环境,尤其在一400毫伏以下电位的埋设条件,只有15%的接头发生腐蚀。

对于土壤与腐蚀的关系,调查发现,腐蚀发生率高的地区与腐蚀发生率低的地区,土壤中含水量、氯离子浓度、钙及氮含量有差异。经X射线测量分析,发现腐蚀生成物中有过量的氯存在,而在完好金属中没有氯,由此断定,氯离子是主要的影响因素。

在水工业中,除了点蚀十分普遍外,常见的腐蚀种类还有缝隙腐蚀和微生物腐蚀。

生活用水的贮存容器和输送水管道基本上是采用不锈钢焊接而成,在焊缝本身及其周围的回火氧化区、在管道的连接处都不可避免地存在缝隙,在此由于水(湿气)的存在,及自来水中氯离子在缝隙处的浓缩,常常使有缝隙的部位产生缝隙腐蚀。

自来水容器及管道自然要与水、潮湿空气或土壤接触,在这些设施的缺氧环境下,厌氧细菌极易繁殖,从而改变金属周围环境的氧、盐浓度及pH值,从而导致金属的腐蚀,这种腐蚀属微生物腐蚀

304不锈钢的腐蚀

304不锈钢的腐蚀 应力腐蚀 应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。 应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。应力腐蚀导致材料的断裂称为应力腐蚀断裂。 它的发生一般有以下四个特征:一、一般存在拉应力,但实验发现压应力有时也会产生应力腐蚀。二、对于裂纹扩展速率,应力腐蚀存在临界KISCC,即临界应力强度因子要大于KISCC,裂纹才会扩展。三、一般应力腐蚀都属于脆性断裂。四、应力腐蚀的裂纹扩展速率一般为10- 6~10-3 mm/min,而且存在孕育期,扩展区和瞬段区三部分 应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂 晶间腐蚀 说明:局部腐蚀的一种。沿着金属晶粒间的分界面向内部扩展的腐蚀。主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。晶间腐蚀破坏晶粒间的结合,大大降低金属的机械强度。而且金属表面往往仍是完好的,但不能经受敲击,所以是一种很危险的腐蚀。通常出现于黄铜、硬铝和一些含铬的合金钢中。不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。 晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。腐蚀发生后金属和合金的表面仍保持一定的金属光泽,看不出被破坏的迹象,但晶粒间结合力显著减弱,力学性能恶化。不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。 不锈钢的晶间腐蚀: 不锈钢在腐蚀介质作用下,在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。产生晶间腐蚀的不锈钢,当受到应力作用时,即会沿晶界断裂、强度几乎完全消失,这是不锈钢的一种最危险的破坏形式。晶间腐蚀可以分别产生在焊接接头的热影响区、焊缝或熔合线上,在熔合线上产生的晶间腐蚀又称刀状腐蚀。 不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于12%。当温度升高时,碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。因为室温时碳在奥氏体中的熔解度很小,约为0.02%~0.03%,而一般奥氏体不锈钢中的含碳量均超过此值,故多余的碳就不断地向奥氏体晶粒边界扩散,并和铬化合,在晶间形成碳化铬的化合物,如(CrFe)23C8等。但是由于铬的扩散速度较小,来不及向晶界扩散,所以在晶间所形成的碳化铬所需的铬主要不是来自奥氏体晶粒内部,而是来自晶界附近,结果就使晶界附近的含铬量大为减少,当晶界的铬的质量分数低到小于12%时,就形成所谓的“贫铬区”,在腐蚀介质作用下,贫铬区就会失去耐腐蚀能力,而产生晶间腐蚀。 不锈钢的晶间腐蚀 含碳量超过0.03%的不稳定的奥氏体型不锈钢(不含钛或铌的牌号),如果热处理不当则在某些环境中易产生晶间腐蚀。这些钢在425-815℃之间加热时,或者缓慢冷却通过这个温度区间时,都会产生晶间腐蚀。这样的热处理造成碳化物在晶界沉淀(敏化作用),并且造成最邻近的区域铬贫化使得这些区域对腐蚀敏感。敏化作用

氯离子对不锈钢的腐蚀

氯离子对不锈钢的腐蚀 问题描述:对于奥氏体不锈钢在氯离子环境下的腐蚀,各种权威的书籍均有严格的要求,氯离子含量要小于25ppm,否则就会发生应力腐蚀、孔蚀、晶间腐蚀。但是事实上在工程应用中我们有很多高浓度的氯离子含量的情况下在使用奥氏体不锈钢,因些分析氯离子对不锈钢的腐蚀,采取预防措施,延长使用寿命,或合理选材。 不锈钢的腐蚀失效分析: 1、应力腐蚀失:不锈钢在含有氧的氯离子的腐蚀介质环境产生应力腐蚀。应力腐蚀失效所占的比例高达45 %左右。常用的防护措施:合理选材,选用耐应力腐蚀材料主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素体—奥氏体双相钢。其中,以铁素体—奥氏体双相钢的抗应力腐蚀能力最好。控制应力:装配时,尽量减少应力集中,并使其与介质接触部分具有最小的残余应力,防止磕碰划伤,严格遵守焊接工艺规范。严格遵守操作规程:严格控制原料成分、流速、介质温度、压力、pH 值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1. 0 ×10 - 6 以下。实践证明,在含有氯离子质量分数为500. 0 ×10 - 6的水中,只需加入质量分数为150. 0 ×10 - 6的硝酸盐和质量分数为0. 5 ×10 - 6亚硫酸钠混合物,就可以得到良好的效果。 2、孔蚀失效及预防措施 小孔腐蚀一般在静止的介质中容易发生。蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,即向深处自动加速。,不锈钢表面的氧化膜在含有氯离子的水溶液中便产生了溶解,结果在基底金属上生成孔径为20μm~30μm小蚀坑这些小蚀坑便是孔蚀核。只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。常见预防措施:在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量。降低氯离子在介质中的含量。加入缓蚀剂,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。采用外加阴极电流保护,抑制孔蚀。 3、点腐蚀:由于任何金属材料都不同程度的存在非金属夹杂物,这些非金属化合物,在Cl 离子的腐蚀作用下将很快形成坑点腐蚀,在闭塞电池的作用,坑外的Cl离子将向坑内迁移,而带正电荷的坑内金属离子将向坑外迁移。在不锈钢材料中,加Mo的材料比不加Mo的材料在耐点腐蚀性能方面要好,Mo含量添加的越多,耐坑点腐蚀的性能越好。 4.缝隙腐蚀 缝隙腐蚀与坑点腐蚀机理一样,是由于缝隙中存在闭塞电池的作用,导致Cl离子富集而出现的腐蚀现象。这类腐蚀一般发生在法兰垫片、搭接缝、螺栓螺帽的缝隙,以及换热管与管板孔的缝隙部位,缝隙腐蚀与缝隙中静止溶液的浓缩有很大关系,一旦有了缝隙腐蚀环境,其诱导应力腐蚀的几率是很高的。 总结 1:几种不锈钢在含氯(Cl—)水溶液中的适用条件 一、板片材料的选用 (1)注:不含气体、PH值为7(即中性)、流动的含氯水溶液。 (2)奥氏体不锈钢对硫化物(SO2 、SO3)腐蚀有一定的抗力。但是,Ni含量越高,耐蚀性将降低(因生成低熔点NiS),可能引起硫化物应力腐蚀开裂。硫化物应力腐蚀开 裂同材料的硬度有关,奥氏体不锈钢的硬度应≤HB228;Ni-Mo或Ni–Mo–Cr合金的 硬度不限;碳素钢的硬度应≤HB225; 3)必须注意板片材料与垫片或胶粘剂的相容性。例如,应避免将含氯的垫片或胶粘剂(如氯丁橡胶或以其为溶质的胶粘剂)与不锈钢板片组配,或者将氟橡胶、聚四氟乙烯(PTFE)垫片与钛板板片组配;

不锈钢腐蚀实验报告

不锈钢腐蚀行为及影响因素的综合评价 洪宇浩 实验一、钝化曲线法评价不同种不锈钢在同一介质中的腐蚀能力 1.实验目的 ●掌握金属腐蚀原理和金属钝化原理 ●掌握不锈钢阳极钝化曲线的测量 ●掌握恒电位仪软件的操作 2.实验原理 3.实验步骤 本实验测试430不锈钢(黑)和304不锈钢(黄)在0.25mol/L H2SO4和含1.0% NaCl 的0.25mol/L H2SO4中钝化曲线. 电位:-0.60 →1.20 V,50 mV/s 4.注意事项 ●电极的处理 ●灵敏度的选择 5.实验结果 1、304钢在0.25mol/L H2SO4的钝化曲线

-800 -600-400-20002004006008001000 -8-6 -4 -2 2 电流(m A ) 电位(mV) -293,1.841 -139,0.635410,0.235 904,0.708 2、304钢在含1.0% NaCl 的0.25mol/L H 2SO 4中的钝化曲线. -800 -600-400-20002004006008001000 -7-6-5-4-3-2-1 01电流(m A ) 电位(mV) (-267, 0.59829) (-69, 0.38967) (398, 0.20901) (799, 0.38485) 3、430钢在0.25mol/L H 2SO 4中的钝化曲线.

-800 -600-400-200020040060080010001200 -4-202468 1012电流( m A ) 电位(mV) (-287, 11.133) (930, 1.7327) (174, 1.1011) (-21, 1.5724) 4、430钢在含1.0% NaCl 的0.25mol/L H 2SO 4中的钝化曲线. -600 -400 -200 200 400 -10 -5 5 10 15 20 电流(m A ) 电位(mV) (-221, 15.914) (180, 1.1999) (328, 1.9463) (-84, 4.9479)

不锈钢在各种环境中的耐腐蚀性能

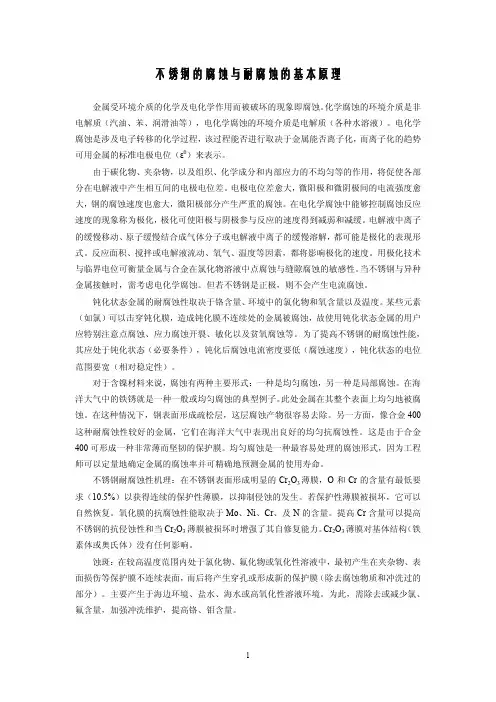

不锈钢在各种环境中的耐腐蚀性能 来源:电源谷作者: 发布时间:2007-09-29 18:04:12 https://www.360docs.net/doc/482277124.html,/jiaocheng/jingti/2007-09-29/2590.html 不锈钢的耐腐蚀性能一般随铬含量的增加而提高,其基本原理是,当钢中有足够的铬时,在钢的表面形成非常薄的致密的氧化膜,它可以防止进一步的氧化或腐蚀。氧化性的环境可以强化这种膜,而还原性环境则必然破坏这种膜,造成钢的腐蚀。 在各种环境中的耐腐蚀性能 ①大气腐蚀 不锈钢耐大气腐蚀基本上是随着大气中的氯化物的含量而变化的。因此,靠近海洋或其他氯化物污染源对不锈钢的腐蚀是极为重要的。一定量的雨水,只有对钢表面的氯化物浓度起作用时才是重要的。 农村环境1Cr13 、1 Cr 17 和奥氏体型不锈钢可以适应各种用途,其外观上不会有显著的改变。因此,在农村暴露使用的不锈钢可以根据价格,市场供应情况,力学性能、制作加工性能和外观来选择。 工业环境在没有氯化物污染的工业环境中,1Cr17 和奥氏体型不锈钢能长期工作,基本上保持无锈蚀,可能在表面形成污膜,但当将污膜清除后,还保持着原有的光亮外观。在有氯化物的工业环境中,将造成不锈钢锈蚀。 海洋环境1Cr13 和1 Cr 17 不锈钢在短时期就会形成薄的锈膜,但不会造成明显的尺寸上的改变。奥氏体型不锈钢如1 Cr 17Ni7 、 1 Cr 18Ni9 和0 Cr 18Ni9 ,当暴露于海洋环境时,可能出现一些锈蚀。锈蚀通常是浅薄的,可以很容易地清除。0 Cr 17 Ni 12M 02 含钼不锈钢在海洋环境中基本上是耐腐蚀的。 除了大气条件外,还有另外两个影响不锈钢耐大气腐蚀性能的因素,即表面状态和制作工艺。精加工级别影响不锈钢在有氯化物的环境中的耐腐蚀性能。无光表面(毛面)对腐蚀非常敏感,即正常的工业精加工表面对锈蚀的敏感性较小。表面精加工级别还影响污物和锈蚀的清除。从高精加工的表面上清除污物和锈蚀物很容易,但从无光的表面上清除则很困难。对于无光表面,如果要保持原有的表面状态则需要更经常的清理。 ②淡水 淡水可定义为不分酸性、盐性或微咸,来源于江河、湖泊、池塘或井中的水。 淡水的腐蚀性受水的pH 值、氧含量和成垢倾向性的影响。结垢(硬)水,其腐蚀性主要由在金属表面形成垢的数量和类型来决定。这种垢的形成是存在其中的矿物质和温度的作

不锈钢腐蚀的分析

电化学腐蚀 电化学腐蚀就是金属和电解质组成两个电极,组成腐蚀原电池。例如铁和氧,因为铁的电极电位总比氧的电极电位低,所以铁是阳极,遭到腐蚀。特征是在发生氧腐蚀的表面会形成许多直径不等的小鼓包,次层是黑色粉末 状溃疡腐蚀坑陷。 一、基本介绍: 不纯的金属跟电解质溶液接触时,会发生原电池反应,比较活泼的金属失去电子而被氧化,这种腐蚀叫做电化学腐蚀。钢铁在潮湿的空气中所发生的腐蚀是电化学腐蚀最突出的例子。 我们知道,钢铁在干燥的空气里长时间不易腐蚀,但潮湿的空气中却很快就会腐蚀。原来,在潮湿的空气里,钢铁的表面吸附了一层薄薄的水膜,这层水膜里含有少量的氢离子与氢氧根离子,还溶解了氧气等气体,结果在钢铁表面形成了一层电解质溶液,它跟钢铁里的铁和少量的碳恰好形成无数微小的原电池。在这些原电池里,铁是负极,碳是正极。铁失去电子而被氧化.电化学腐蚀是造成钢铁腐蚀的主要原因。 金属材料与电解质溶液接触,通过电极反应产生的腐蚀。电化学腐蚀反应是一种氧化还原反应。在反应中,金属失去电子而被氧化,其反应过程称为阳极反应过程,反应产物是进入介质中的金属离子或覆盖在金属表面上的金属氧化物(或金属难溶盐);介质中的物质从金属表面获得电子而被还原,其反应过程称为阴极反应过程。在阴极反应过程中,获得电子而被还原的物质习惯上称为去极化剂。 在均匀腐蚀时,金属表面上各处进行阳极反应和阴极反应的概率没有显著差别,进行两种反应的表面位置不断地随机变动。如果金属表面有某些区域主

要进行阳极反应,其余表面区域主要进行阴极反应,则称前者为阳极区,后者为阴极区,阳极区和阴极区组成了腐蚀电池。直接造成金属材料破坏的是阳极反应,故常采用外接电源或用导线将被保护金属与另一块电极电位较低的金属相联接,以使腐蚀发生在电位较低的金属上。 二、相关原理: 金属的腐蚀原理有多种,其中电化学腐蚀是最为广泛的一种。当金属被放置在水溶液中或潮湿的大气中,金属表面会形成一种微电池,也称腐蚀电池(其电极习惯上称阴、阳极,不叫正、负极)。阳极上发生氧化反应,使阳极发生溶解,阴极上发生还原反应,一般只起传递电子的作用。腐蚀电池的形成原因主要是由于金属表面吸附了空气中的水分,形成一层水膜,因而使空气中N5等溶解在这层水膜中,形成电解质溶液,而浸泡在这层溶液中的金属又总是不纯的,如工业用的钢铁,实际上是合金,即除铁之外,还含有石墨、渗碳体(F勺C)以及其它金属和杂质,它们大多数没有铁活泼。这样形成的腐蚀电池的阳极为铁,而阴极为杂质,又由于铁与杂质紧密接触,使得腐蚀不断进行。 三、方程式: (1)析氢腐蚀(钢铁表面吸附水膜酸性较强时) 负极(Fe): 蠱-2L fF严 F^+2H2O-^Fe(OH)2 + 2H+ + 2e J H2 正极(杂质): 电池反应: Fe+2H3O = Fe(OH}2 + H3T 由于有氢气放出,所以称之为析氢腐蚀。

氯离子对不锈钢腐蚀的机理

氯离子对不锈钢腐蚀的机理 在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和N i 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高。氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为2 种观点。 成相膜理论的观点认为,由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合物,使氧化膜的结构发生变化,金属产生腐蚀。 吸附理论则认为,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定,形成了可溶性物质,这样导致了腐蚀的加速。 电化学方法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。 3. 2 防止孔蚀的措施 (1)在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量,可获得性能良好的钢种。耐孔蚀不锈钢基本上可分为 3 类:铁素体不锈钢;铁素体—奥氏体双相钢;奥氏体不锈钢。设计时应优先选用耐孔蚀材料。 (2)降低氯离子在介质中的含量,操作时严防跑、冒、滴、漏等现象的发生。 (3)在工艺条件许可的情况下,可加入缓蚀剂。对缓蚀剂的要求是,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。例如,在10 %的FeCl3 溶液中加入3 %的NaNO2 ,可长期防止1Cr18Ni9Ti 钢的孔蚀。 (4)采用外加阴极电流保护,抑制孔蚀。氯离子对不锈钢制压力容器的腐蚀,对压力容器的安全性有很大的影响。即使是合理的设计、精确的制造避免或减少了容器本身的缺陷,但是,在长期使用中,由于各种错综复杂因素的联合作用,容器也会受到一定的腐蚀。虽然目前对防止氯离子对不锈钢腐蚀的方法还不十分完善,但掌握一些最基本的防护措施,对保证生产的正常进行,还是十分必要的。除此之外,还应严格按照操作规程操作,加强设备管理,做好容器的定期检验,以保证容器在合理的寿命期限内安全运行。 (1).氯离子对不锈钢设备耐蚀性的影响工作介质中氯离子的含量和工作温度对不锈钢应力腐蚀的影响很大。例如天津某厂水加热器腐蚀严重,采用了全不锈钢材质后,使用几个月就出现了漏液现象。经过认真分析,发现热水中含有氯离子和氧。不锈钢在一定温度下不能耐氯离子腐蚀,特别是介质中有氧存在的条件下,氧的存在能加速腐蚀。在实际生产中还发现,氯离子在一定浓度和温度时,不锈钢的耐蚀性还不如碳钢;但在氯离子合量很少或含量高、温度不高的条件下,还是远比碳钢好。在这一点上,温度对耐蚀性的影响比氯离子浓度的影响更大。所以在选材时,除考虑氯离子的浓度外,特别要注意温度的影响。提高奥氏体合金中镍的含量,是防止氯离子引起的应力开裂的一种有效方法。含镍42%以上的合金完全能耐氯离子引起的腐蚀开裂,如825合金、G合金、625合金。而含镍8%~12%的合金是最容易发生应力开裂的

不锈钢腐蚀的机理

不锈钢腐蚀的机理 1 氯离子对不锈钢腐蚀的机理 在化工生产中,腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差,不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。Cr 和Ni 使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化,降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高[1 ] 。 氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为 2 穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合 ,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力,它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子,与金属形成氯化物,氯化物与 法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1 个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位,击穿电位越大,金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。 2 应力腐蚀失效及防护措施 2. 1 应力腐蚀失效机理[2 ] 在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45 %左右。因此,研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。应力腐蚀一般都是在特定条件下产生: ①只有在拉应力的作用下。②产生应力腐蚀的环境总存在特定的腐蚀介质,不锈钢在含有氧的氯离子的腐蚀介质及H2SO4 、H2S 溶液中才容易发生应力腐蚀。③一般在合金、碳钢中易发生应力腐蚀。研究表明,应

不锈钢管道点腐蚀的理论分析

不锈钢管道点腐蚀的理论分析 1 循环水旋转滤网反冲洗系统简介 循环水过滤系统(CFI)的主要设备是旋转海水滤网,在其运行中要不断清除滤出的污物,通过反冲洗系统来实现。反冲洗的水源与主循环水一样引自旋转滤网后的海水水室,后经两级泵加压和中间过滤输至旋转滤网的特定部位冲洗污物,设计流速2.3m/s。反冲洗海水管道设计采用公称直径150mm(壁厚7.11mm)的316L不锈钢管。输送的海水含氯量为17g/L,摩尔浓度为0.48mol/L,为防止回路中海生物滋生,注入次氯酸钠溶液,使循环水入口次氯酸钠的质量分数控制在1×10-6。 2 316L不锈钢管道的使用情况 CFI系统于2000-05-17完成安装交付调试,进行单体调试及系统试运。2001年4月,1号机组管道首次出现泄漏,泄漏部位位于管道竖直段与水平段弯头焊口处,泄漏点表现为穿透性孔,孔的直径很小,但肉眼可见,管道内壁腐蚀处呈扩展状褐色锈迹,判断为典型的不锈钢点腐蚀。当时的处理措施是切除泄漏的管段,更换同材质的新管段,并在新管段底部增加了一个疏水阀,目的是在管道停运期间排空管内积水以防止腐蚀的再次发生。但在2001年9月,1号机管道又发现漏点。2001年10月电厂决定将所有反冲洗管道更换为碳钢衬胶管道。改造后运行至今未发生泄漏。 3 316L不锈钢的抗腐蚀性分析 316L不锈钢属300系列Fe-Cr-Ni合金奥氏体不锈钢,由于铬、镍含量高,是最耐腐蚀的不锈钢之一,并具有很好的机械性能。字母“L”表示低碳(碳含量被控制在0.03%以下),以避免在临界温度范围(430~900℃)内碳化铬的晶界沉淀,在焊后提供特别好的耐蚀性。但316L不锈钢抗氯离子点腐蚀的能力较差。

各种不锈钢的耐腐蚀性能

各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。301 不锈钢在形变时呈现出明显的加工硬化现象,被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种,通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢,它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢,用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件,因为在这类条件下,这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的304不锈钢的变种,用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少,而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。 304N 是一种含氮的不锈钢,加氮是为了提高钢的强度。 305和384不锈钢含有较高的镍,其加工硬化率低,适用于对冷成型性要求高的各种场合。 308不锈钢用于制作焊条。 309、310、314及330 不锈钢的镍、铬含量都比较高,为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种,所不同者只是碳含量较低,为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性.316和317型不锈钢含有铝,因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。其中,316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。 321、347及348是分别以钛,铌加钽、铌稳定化的不锈钢,适宜作高温下使用的焊接构件。348是一种适用于核动力工业的不锈钢,对钽和钻的合量有着一定的限制。 不锈钢选用需要考虑的因素? 在腐蚀环境中选择不锈钢时,除应对不锈钢的具体使用条件有详细的了解外,还需要考虑的主要因素有:不锈钢的耐蚀性,,强度,韧性和物理性能,加工,成形性能,资源,价格和取得的难易。 1、耐蚀性能 耐蚀性包括不锈性和耐酸,碱,盐等腐蚀介质的性能以及高温下抗氧化,硫化,氯化,氟化等的性能。由于选用不同不锈钢主要是为了解决实际工程中所遇到的各种腐蚀问题,为此在腐蚀环境中不锈钢的耐蚀性如何是选材人员首先需要考虑的。 腐蚀是金属与介质间由于化学或电化学作用而引起的破坏,而耐蚀性指不锈钢抵抗介质腐蚀破坏的能力,故当选材中涉及耐蚀性时,需要注意以下几点。 1、耐蚀性的标准是人为确定的,既要承认它,使用它,又不能受它的约束,要根据具体使用要求来确定是否耐蚀的具体标准。 目前对不锈钢的耐蚀性多采用10级标准,选择哪一级做为耐腐蚀的要求,要考虑设备,部个的特点(薄厚,大小),使用寿命长短,产品质量(如杂质,颜色,纯度)等的要求。 一般说来,对使用过程中要求光洁镜面或尺寸精密的设备仪表和部件,可选择1~3级标准;对要求密切配合,长期不漏或要求使用限长的设备,部件选2~5级,对要求不高检修方便或要求寿命不很长的设备,部件则可选用4~7级,除特殊例外,不锈钢在使用条件下年腐蚀率超过1mm者一般多不选用,需要指出,10级标准对于产生局部腐蚀时是不适用的。 2、耐蚀性是相对的,有条件的,常说的不锈钢的不锈性,耐蚀性系指指相对于生锈和不耐蚀而言,是指在一定条件下(介质,浓度,温度,杂质,压力,流速等一定时)。

不锈钢腐蚀机理、发生原因和维护处理方法

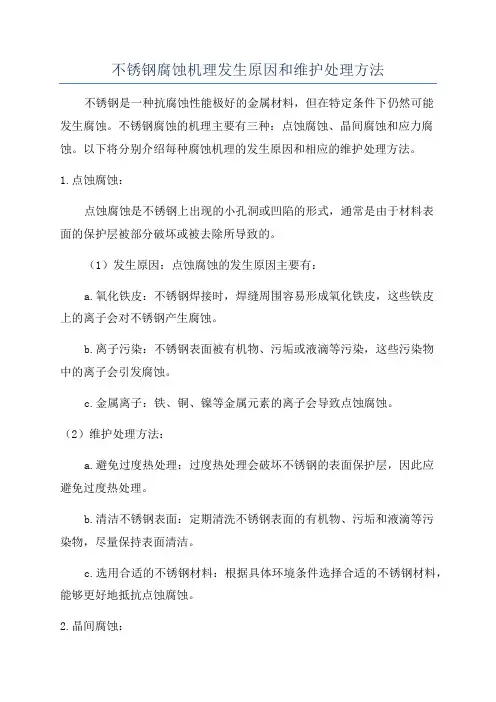

不锈钢腐蚀机理、发生原因和维护处理方法 不锈钢材料具有抵抗大气氧化的能力---即不锈性,同时也具有在含酸、碱、盐的介质中耐腐蚀的能力---即耐蚀性。虽然不锈钢耐腐蚀性良好,但不是不生锈,如果长期裸露在腐蚀环境中,最终还是会被腐蚀。因此了解不锈钢的腐蚀机理、发生原因和维护处理方法就尤为重要。 一、腐蚀机理 Cr 和Ni 是不锈钢获得耐腐蚀性能最主要的合金元素。 当钢材中的Cr 含量超过10.5%时,钢在大气中基本不会生锈。这是因为Cr 和Ni 使不锈钢和空气中的氧生成一层十分致密的氧化膜 ,使不锈钢钝化,降低了不锈钢材料在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高,而S30408、S31603的材料的Cr 含量在16%以上,耐蚀性能也相应的得到了提高。 当管材处于杂散电流或酸碱盐腐蚀环境中时,材料本身自钝化的速度低于被腐蚀的速度时,随着时间的作用,便出现材料被破坏 的现象。下图为材料在腐蚀环境中的被破坏示意图。 二. 不锈钢腐蚀的类型、发生原因和处理方法 2.1 表面腐蚀: 2.1.1 主要特点:不锈钢裸露表面发生大面积的较为均匀的腐蚀,虽降低产品受力有效面积及其使用寿命,但比局 部腐蚀的危害性小。 2.1.2 常见发生原因:(1) 不锈钢表面有其他金属元素(如铁质材料)的粉尘或颗粒附着,在潮湿的空气中,附着物与不锈钢间的冷凝水, 将二者连成一个微电池,引发电化学腐蚀; (2) 不锈钢表面粘附含有酸、碱、盐类物质(如装修墙壁的碱水、石灰水、其它装修材料、有机物汁液或使用有害介 质的薄膜和材料包裹),长时间形成金属表面的腐蚀; (3) 在有污染的空气中(如含有大量硫化物、氧化碳、氧化氮、盐类物质的大气 ),遇冷凝水,形成硫酸、硝酸、醋 酸液点等,引起化学腐蚀; (4) 割渣、飞溅等易生锈物质的附着或击伤表面钝化层造成的腐蚀; 2.1.3 建议处理方案表面腐蚀:切 割火花击伤 表面腐蚀:石灰水侵蚀

不锈钢腐蚀的知识点

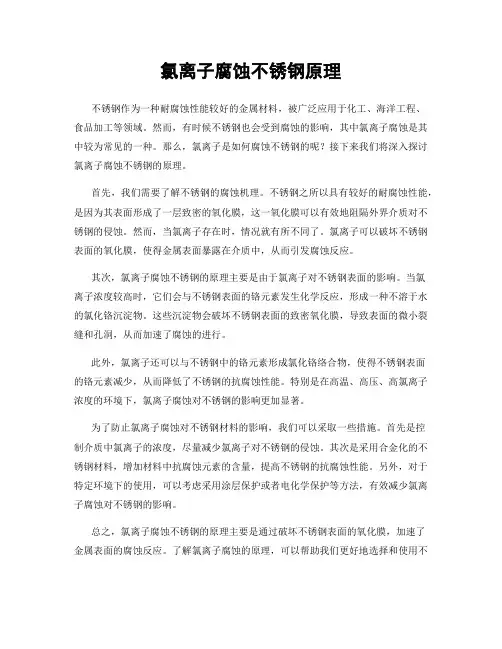

不锈钢耐腐蚀知识点 不锈钢的耐腐蚀原因:不锈钢的重要因素在于其保护性氧化膜是自愈性的,合金必须含有足够量的铬以形成基本上有Cr2O3组成的表皮,以便当薄膜弄破时有足够数目的铬(Cr3+)阳离子重新形成薄膜。 氯离子对不锈钢钝化膜的破坏:处于钝态的金属仍有一定的反应能力,即钝化膜的溶解和修复(再钝化)处于动平衡状态。当介质中含有活性阴离子时,平衡便受到破坏,溶解占优势。其原因是氯离子能优先地有选择地吸附在钝化膜上,把氧原子排挤掉,然后和钝化膜中的阳离子结合成可溶性氧化物,结果在新露出的基底金属的特定点上生成小蚀坑(孔径多在20—30um)这些小蚀坑称为孔蚀核。 影响点腐蚀的因素:金属和合金的性质、表面状态、介质的性质、PH值、温度、流速和时间等。 不锈钢在焊接等过程中加热到一定温度之后而产生碳化铬在晶界上的沉积,因此,紧靠近碳化铬的区域就消耗掉铬,从而相对于晶内的铬更为活泼。如果存在水溶液条件,就形成了以裸露的铬为阳极,以不锈钢为阴极的原电池,大的阴极面积产生了阳极控制,因而腐蚀作用很严重,采用低碳的

奥氏不锈钢可以减轻这个问题。焊后表面不平整度增加这些都是为孔蚀核的形成提供了条件。 虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为2种观点,成相膜理论的观点认为,由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙,到达金属表面,并与金属相互作用形成了可溶性化合物,使氧化膜的结构发生变化,金属产生腐蚀。 吸附理论的观点认为氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力他们优先金属吸附,并从金属表面把氧排掉,因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点,甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物于金属表面的吸附并不稳定,形成了可溶性物质,这样导致了腐蚀的加速。 在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量,可获得性能良好的钢种。

不锈钢腐蚀的分析

电化学腐蚀 特征是在发生氧腐蚀的表面会形成许多直径不等的小鼓包,次层是黑色粉末状溃疡腐蚀坑陷。 一、基本介绍: 不纯的金属跟电解质溶液接触时,会发生原电池反应,比较活泼的金属失去电子而被氧化,这种腐蚀叫做电化学腐蚀。钢铁在潮湿的空气中所发生的腐蚀是电化学腐蚀最突出的例子。 我们知道,钢铁在干燥的空气里长时间不易腐蚀,但潮湿的空气中却很快就会腐蚀。原来,在潮湿的空气里,钢铁的表面吸附了一层薄薄的水膜,这层水膜里含有少量的氢离子与氢氧根离子,还溶解了氧气等气体,结果在钢铁表面形成了一层电解质溶液,它跟钢铁里的铁和少量的碳恰好形成无数微小的原电池。在这些原电池里,铁是负极,碳是正极。铁失去电子而被氧化.电化学腐蚀是造成钢铁腐蚀的主要原因。 金属材料与电解质溶液接触,通过电极反应产生的腐蚀。电化学腐蚀反应是一种氧化还原反应。在反应中,金属失去电子而被氧化,其反应过程称为阳极反应过程,反应产物是进入介质中的金属离子或覆盖在金属表面上的金属氧化物(或金属难溶盐);介质中的物质从金属表面获得电子而被还原,其反应过程称为阴极反应过程。在阴极反应过程中,获得电子而被还原的物质习惯上称为去极化剂。

在均匀腐蚀时,金属表面上各处进行阳极反应和阴极反应的概率没有显著差别,进行两种反应的表面位置不断地随机变动。如果金属表面有某些区域主要进行阳极反应,其余表面区域主要进行阴极反应,则称前者为阳极区,后者为阴极区,阳极区和阴极区组成了腐蚀电池。直接造成金属材料破坏的是阳极反应,故常采用外接电源或用导线将被保护金属与另一块电极电位较低的金属相联接,以使腐蚀发生在电位较低的金属上。 二、相关原理: 金属的腐蚀原理有多种,其中电化学腐蚀是最为广泛的一种。当金属被放置在水溶液中或潮湿的大气中,金属表面会形成一种微电池,也称腐蚀电池(其电极习惯上称阴、阳极,不叫正、负极)。阳极上发生氧化反应,使阳极发生溶解,阴极上发生还原反应,一般只起传递电子的作用。腐蚀电池的形成原因主要是由于金属表面吸附了空气中的水分,形成一层水膜,因而使空气中,,等溶解在这层水膜中,形成电解质溶液,而浸泡在这层溶液中的金属又总是不纯的,如工业用的钢铁,实际上是合金,即除铁之外,还含有石墨、渗碳体()以及其它金属和杂质,它们大多数没有铁活泼。这样形成的腐蚀电池的阳极为铁,而阴极为杂质,又由于铁与杂质紧密接触,使得腐蚀不断进行。 三、方程式: (1)析氢腐蚀(钢铁表面吸附水膜酸性较强时) 负极(Fe): 正极(杂质):

不锈钢腐蚀试验介绍

不锈钢腐蚀试验介绍 一、实验目的 1、观察与分析不锈钢焊接接头的显微组织。 2、了解不锈钢焊接接头产生晶间腐蚀的机理及晶间腐蚀区显微组织特征。 二、实验装置及实验材料 (一)C法电解浸蚀装置 (二)金相显微镜 (三)吹风机 (四)腐蚀液稀释为10%的草酸(C2H4O4·2H2O分析纯)水溶液1000ml (五)实验材料1Cr18Ni9Ti(或1Cr18Ni9)钢手弧焊或TIG焊试片40×20×1.5~3mm 6对(六)秒表 (七)乙醇、丙酮、棉花、各号金相砂纸等。 三、实验原理 1、焊接18-8型奥氏体不锈钢的接头产生晶间腐蚀的类型及控制18-8型不锈钢焊接接头出现三个部位的晶间腐蚀现象,即,焊缝腐蚀区,刀状腐蚀区,敏化腐蚀区。但在同一个接头中不会出现这三种晶间腐蚀区,其取决于钢的成分。 1)焊缝腐蚀区焊缝腐蚀区主要与焊接材料有关,同时也受焊接工艺的影响。 (a)、防治措施: ①控制焊缝金属化学成分,主要是尽量降低含碳量和添加足够量的Ti和Nb。焊缝中Ti和Nb 的量应大于钢板的量 (b)控制焊缝的组织状态,使之含有适当数量的一次铁素体δ(δ=5%为最宜,适宜量为4~?12%)。 δ相的有利作用: ⑴打乱单一奥氏体柱状晶的方向性,从而避免贫Cr层贯穿于晶粒之间构成腐蚀介质的集中通道。 ②δ相富Cr,且Cr在δ相中易扩散,碳化铬可优先在δ相内部边缘沉淀,并由于供Cr条件好,不会在奥氏体晶粒表层形成贫Cr层。 δ相的害处: ①相脆化(一种硬脆而无磁性的金属间化合物)。 ②②δ相选择性腐蚀。 2)敏化区腐蚀在焊接热影响区中峰值温度处于敏化温度区间的部位所发生的腐蚀(敏化温度为450℃~850℃;实际区为600℃~1000℃)。敏化区腐蚀只发生在不含Ti或Nb的18-8不锈钢中。防治措施:①采用含Ti或Nb的18-8或超低碳00Cr18Ni11不锈钢。②在工艺方面,应尽可能减少热影响取处于敏化温度区间的时间。产生敏化腐蚀区后的处理措施:采用稳定化处理,将处理件进行850~900℃短时加热后空冷。 3)刀状腐蚀区:产生的条件:①只出现于含Ti和Nb的18-8不锈钢接头中。②发生在近缝区的过热区中(加热超过1200℃)产生的特征:①沿晶破坏,呈现深而窄的形状,类似刀口形状。②腐蚀区宽度初期为3~5个晶粒,逐步扩展到1.0~1.5mm。 产生机理:18-8Ti不锈钢的供货状态一般为固溶处理状态(即一般经1050~1150℃水淬固溶)这时钢中少部分碳和很少量Ti溶入固溶体,大部分C与Ti结合成为TiC(游态)。原因是在1150℃以下时TiC在钢中的溶解度是不大的,而在固溶处理时,Cr23C6将可能全部溶入固溶体。但是,在焊接时,温度超过1200℃的过热区中首先出现的变化是TiC不断地分解并且向奥氏体中溶解而形成固溶体。峰值温度越高,TiC的固溶量越多,这时,在过热区中只有少量大块的Ti(CN)和TiN不能发生固溶。TiC高温分解后,分离出来的碳原子将插入到奥氏体

不锈钢的耐腐蚀性及其种类

不锈钢的耐腐蚀性及其种类 1.腐蚀的种类和定义: 在众多的工业用途中,不锈钢都能提供今人满意的耐蚀性能。根据使用的经验来看,除[wiki]机械[/wiki]失效外,不锈钢的腐蚀主要表现在:不锈钢的一种严重的腐蚀形式是局部腐蚀(亦即应力腐蚀开裂、点腐蚀、晶间腐蚀、腐蚀疲劳以及缝隙腐蚀)。这些局部腐蚀所导致的失效事例几乎占失效事例的一半以上。事实上,很多失效事故是可以通过合理的选材而予以避免的。 应力腐蚀开裂(SCC):是指承受应力的合金在腐蚀性[wiki]环境[/wiki]中由于烈纹的扩展而互生失效的一种通用术语。应力腐蚀开裂具有脆性断口形貌,但它也可能发生于韧性高的材料中。发生应力腐蚀开裂的必要条件是要有拉应力(不论是残余应力还是外加应力,或者两者兼而有之)和特定的腐蚀介质存在。型纹的形成和扩展大致与拉应力方向垂直。这个导致应力腐蚀开裂的应力值,要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。在微观上,穿过晶粒的裂纹称为穿晶裂纹,而沿晶界扩图的裂纹称为沿晶裂纹,当应力腐蚀开裂扩展至其一深度时(此处,承受载荷的材料断面上的应力达到它在空气中的断裂应力),则材料就按正常的裂纹(在韧性材料中,通常是通过显微缺陷的聚合)而断开。因此,由于应力腐蚀开裂而失效的零件的断面,将包含有应力腐蚀开裂的特征区域以及与已微缺陷的聚合相联系的“韧窝”区域。 点腐蚀:是一种导致腐蚀的局部腐蚀形式。 晶间腐蚀:晶粒间界是结晶学取向不同的晶粒间紊乱错合的界城,因而,它们是钢中各种溶质元素偏析或金属化合物(如碳化物和δ相)沉淀析出的有利区城。因此,在某些腐蚀介质中,晶粒间界可能先行被腐蚀乃是不足为奇的。这种类型的腐蚀被称为晶间腐蚀,大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀。 缝隙腐蚀:是局部腐蚀的一种形式,它可能发全于溶液停滞的缝隙之中或屏蔽的表面内。这样的缝隙可以在金属与金属或金属与非金属的接合处形成,例如,在与铆钉、螺栓、垫片、阀座、松动的表面沉积物以及海生物相接烛之处形成。 全面腐蚀:是用来描述在整个合金表面上以比较均勺的方式所发生的腐蚀现象的术语。当发生全面腐蚀时,村料由于腐蚀而逐渐变薄,甚至材料腐蚀失效。不锈钢在强酸和强碱中可能呈现全面腐蚀。全面腐蚀所引起的失效问题并不怎么令人担心,因为,这种腐蚀通常可以通过简单的浸泡试验或查阅腐蚀方面的文献资料而预测它。 2.各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的[wiki]设备[/wiki]和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象,被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种,通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢,它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢,用于主要要求易切削和表而光浩度

各种不锈钢的耐腐蚀性能

型号 301—延展性好,用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。 型号 302—耐腐蚀性同304,由于含碳相对要高因而强度更好。 型号 303—通过添加少量的硫、磷使其较304更易切削加工。 型号 304—通用型号;即18/8不锈钢。GB牌号为0Cr18Ni9。 型号 309—较之304有更好的耐温性。 型号 316—继304之后,第二个得到最广泛应用的钢种,主要用于食品工业和外科手术器材,添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。[1] 型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400 系列—铁素体和马氏体不锈钢 型号 408—耐热性好,弱抗腐蚀性,11%的Cr,8%的Ni。 型号 409—最廉价的型号(英美),通常用作汽车排气管,属铁素体不锈钢(铬钢)。 型号 410—马氏体(高强度铬钢),耐磨性好,抗腐蚀性较差。 型号 416—添加了硫改善了材料的加工性能。 型号 420—“刃具级”马氏体钢,类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具,可以做的非常光亮。 型号 430—铁素体不锈钢,装饰用,例如用于汽车饰品。良好的成型性,但耐温性和抗腐蚀性要差。 型号 440—高强度刃具钢,含碳稍高,经过适当的热处理后可以获得较高屈服强度,硬度可以达到58HRC,属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种:440A、440B、440C,另外还有440F(易加工型)。500 系列—耐热铬合金钢。 600 系列—马氏体沉淀硬化不锈钢。 型号 630—最常用的沉淀硬化不锈钢型号,通常也叫17-4;17%Cr,4%Ni。 各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象,被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种,通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢,它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢,用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件,因为在这类条件下,这种不锈钢具有良好的可热加工性。

不锈钢的点腐蚀机理

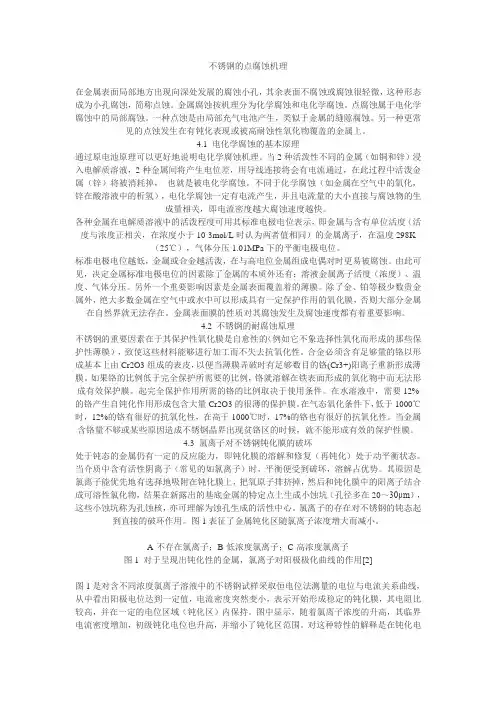

不锈钢的点腐蚀机理 在金属表面局部地方出现向深处发展的腐蚀小孔,其余表面不腐蚀或腐蚀很轻微,这种形态成为小孔腐蚀,简称点蚀。金属腐蚀按机理分为化学腐蚀和电化学腐蚀。点腐蚀属于电化学腐蚀中的局部腐蚀。一种点蚀是由局部充气电池产生,类似于金属的缝隙腐蚀。另一种更常见的点蚀发生在有钝化表现或被高耐蚀性氧化物覆盖的金属上。 4.1 电化学腐蚀的基本原理 通过原电池原理可以更好地说明电化学腐蚀机理。当2种活泼性不同的金属(如铜和锌)浸入电解质溶液,2种金属间将产生电位差,用导线连接将会有电流通过,在此过程中活泼金属(锌)将被消耗掉,也就是被电化学腐蚀。不同于化学腐蚀(如金属在空气中的氧化,锌在酸溶液中的析氢),电化学腐蚀一定有电流产生,并且电流量的大小直接与腐蚀物的生 成量相关,即电流密度越大腐蚀速度越快。 各种金属在电解质溶液中的活泼程度可用其标准电极电位表示,即金属与含有单位活度(活度与浓度正相关,在浓度小于10-3mol/L时认为两者值相同)的金属离子,在温度298K (25℃),气体分压1.01MPa下的平衡电极电位。 标准电极电位越低,金属或合金越活泼,在与高电位金属组成电偶对时更易被腐蚀。由此可见,决定金属标准电极电位的因素除了金属的本质外还有:溶液金属离子活度(浓度)、温度、气体分压。另外一个重要影响因素是金属表面覆盖着的薄膜。除了金、铂等极少数贵金属外,绝大多数金属在空气中或水中可以形成具有一定保护作用的氧化膜,否则大部分金属在自然界就无法存在。金属表面膜的性质对其腐蚀发生及腐蚀速度都有着重要影响。 4.2 不锈钢的耐腐蚀原理 不锈钢的重要因素在于其保护性氧化膜是自愈性的(例如它不象选择性氧化而形成的那些保护性薄膜),致使这些材料能够进行加工而不失去抗氧化性。合金必须含有足够量的铬以形成基本上由Cr2O3组成的表皮,以便当薄膜弄破时有足够数目的铬(Cr3+)阳离子重新形成薄膜。如果铬的比例低于完全保护所需要的比例,铬就溶解在铁表面形成的氧化物中而无法形成有效保护膜。起完全保护作用所需的铬的比例取决于使用条件。在水溶液中,需要12%的铬产生自钝化作用形成包含大量Cr2O3的很薄的保护膜。在气态氧化条件下,低于1000℃时,12%的铬有很好的抗氧化性,在高于1000℃时,17%的铬也有很好的抗氧化性。当金属含铬量不够或某些原因造成不锈钢晶界出现贫铬区的时候,就不能形成有效的保护性膜。 4.3 氯离子对不锈钢钝化膜的破坏 处于钝态的金属仍有一定的反应能力,即钝化膜的溶解和修复(再钝化)处于动平衡状态。当介质中含有活性阴离子(常见的如氯离子)时,平衡便受到破坏,溶解占优势。其原因是氯离子能优先地有选择地吸附在钝化膜上,把氧原子排挤掉,然后和钝化膜中的阳离子结合成可溶性氯化物,结果在新露出的基底金属的特定点上生成小蚀坑(孔径多在20~30μm),这些小蚀坑称为孔蚀核,亦可理解为蚀孔生成的活性中心。氯离子的存在对不锈钢的钝态起到直接的破环作用。图1表征了金属钝化区随氯离子浓度增大而减小。 A-不存在氯离子;B-低浓度氯离子;C-高浓度氯离子 图1 对于呈现出钝化性的金属,氯离子对阳极极化曲线的作用[2] 图1是对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线,从中看出阳极电位达到一定值,电流密度突然变小,表示开始形成稳定的钝化膜,其电阻比较高,并在一定的电位区域(钝化区)内保持。图中显示,随着氯离子浓度的升高,其临界电流密度增加,初级钝化电位也升高,并缩小了钝化区范围。对这种特性的解释是在钝化电

不锈钢管道腐蚀分析

No. 14044 不锈钢管道 Arthur H. Tuthill 不锈钢用作自来水管具有成本效益。 自六十年代中期以来,不锈钢已广泛用于饮用水工业,包括在水淡化厂用于处理加工淡水;在饮用水处理厂用于沉淀过滤装置和管道;在日本东京,不锈钢小口径管用家用自来水连接管。在纽约市,不锈钢大口径管用于立柱管和其它管道。不锈钢最为人们所熟悉的应用是喷嘴式饮水龙头。本文给出了304(UNS 30400)和316(S31600)不锈钢的背景资料和一般数据,并报道了目前不锈钢在饮用水方面的应用。对不锈钢在原水、氯化处理的水和纯净水中的行为以及埋在土壤里的管道的状态进行了评述,并论述了制作后清理以及外观的维护和保持清洁的方法。提出了成功应用不锈钢的指导方针。 不锈钢的不锈特性归结于其表面附着的一层厚度仅为几埃的坚固的铬氧化膜,这层铬氧化膜在空气或水中立即形成,并且能在划伤或损坏后自行修复。不锈钢易于焊接,尽管其焊接技术与普通碳钢的焊接技术稍有不同。316、316L(S31603)、304、304L(S30403),以及相应的铸钢钢号CF8M(J93000)、CF3M(J92800)、CF8(J92600)、CF3(J92700)是应用最广的锻造和铸造牌号。 表1给出了这些钢种的化学成分和机械特性。 表1 锻造和铸造不锈钢的化学成分% 牌号 UNS编号C(最大) Cr Ni Mo 锻造 304 S30400 0.08 18.0~20.0 8.0~11.0 8.0~13.0 18.0~20.0 304L S30403 0.035 2.0~ 3.0 11.0~14.0 316 S31600 16.0~18.0 0.08 2.0~ 3.0 11.0~15.0 316L S31603 0.035 16.0~18.0 铸造 CF3 J92500 0.03 17.0~21.0 8.0~12.0 CF8 J92600 0.08 18.0~21.0 8.0~11.0 CF3M J92800 0.03 17.0~21.0 9.0~13.0 2.0~3.0 CF8M J92900 0.08 18.0~12.0 9.0~12.0 2.0~3.0 不锈钢管在饮用水工业中大量使用的一个事例是用于美国、加勒比和中东的水淡化处理加工管道,304L和316L不锈钢用于水处理的收集水槽和混合厂的管道,生产出的高纯净水和当地可用的地下水在混合厂进行混合。 1 化学成分对性能的影响 不锈钢的化学成分有两个主要差别。一些牌号含有2%~3%的钼,而另一些则没有。牌号316/316L和CF8M/CF3M含有2%~3%的钼,大大提高了它们耐局部腐蚀的性能。当不锈钢发生腐蚀时,其腐蚀是局部的即呈现一个或多个小坑。在天然水中,不锈钢不会像碳钢那样受到全面腐蚀。保护不锈钢不受腐蚀薄而坚韧耐久的铬氧化膜有时会有一些缺陷,当环境条件对保护膜上的薄弱点有足够的腐蚀性时,不锈钢正是在这些缺陷处发生腐蚀。除了制作和装运过程中铁粒嵌入表面引起的生锈情况外,不锈钢曝露在空气中很少发生腐蚀,但在特殊条件下暴露于水中或埋入土壤中有时会发生腐蚀。在304/304L不锈钢会发生局部腐蚀的

相关文档
最新文档
