全自动光学视觉检测机

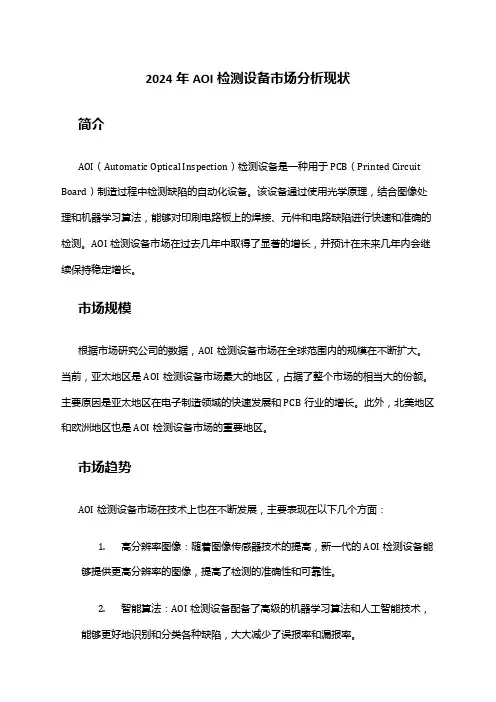

2024年AOI检测设备市场分析现状
2024年AOI检测设备市场分析现状简介AOI（Automatic Optical Inspection）检测设备是一种用于PCB（Printed Circuit Board）制造过程中检测缺陷的自动化设备。
该设备通过使用光学原理，结合图像处理和机器学习算法，能够对印刷电路板上的焊接、元件和电路缺陷进行快速和准确的检测。
AOI检测设备市场在过去几年中取得了显著的增长，并预计在未来几年内会继续保持稳定增长。
市场规模根据市场研究公司的数据，AOI检测设备市场在全球范围内的规模在不断扩大。
当前，亚太地区是AOI检测设备市场最大的地区，占据了整个市场的相当大的份额。
主要原因是亚太地区在电子制造领域的快速发展和PCB行业的增长。
此外，北美地区和欧洲地区也是AOI检测设备市场的重要地区。
市场趋势AOI检测设备市场在技术上也在不断发展，主要表现在以下几个方面：1.高分辨率图像：随着图像传感器技术的提高，新一代的AOI检测设备能够提供更高分辨率的图像，提高了检测的准确性和可靠性。
2.智能算法：AOI检测设备配备了高级的机器学习算法和人工智能技术，能够更好地识别和分类各种缺陷，大大减少了误报率和漏报率。
3.自动化和智能化：AOI检测设备已经实现了更高的自动化水平，能够自动完成图像采集、分析和报告生成等任务，减少了人力成本和时间消耗。
4.多功能和灵活性：AOI检测设备除了在PCB制造中的应用外，还在其他领域，如LED制造、半导体制造等领域得到了广泛应用。
设备的多功能性和灵活性使其能够适应不同行业的需求。
市场驱动因素AOI检测设备市场的增长受到了以下几个因素的驱动：1.电子制造业增长：随着全球电子制造业的增长，对高质量、高效率的检测设备的需求也在增加。
2.自动化生产需求：为了提高生产效率和产品质量，制造企业正在积极采用自动化生产线，AOI检测设备作为自动化生产线的重要组成部分得到了广泛应用。
3.芯片封装技术进步：随着芯片封装技术的进步，芯片元件的封装密度越来越高，传统的人工检测已经无法满足需求，AOI检测设备成为必不可少的工具。
自动光学检测仪《Otek 700》操作指示
雅歌电子有限公司
文件名称
自动光学检测仪《Otek 700》操作指示
发行部门
IE
文件编号
OI-SB-044
页码
Page3of4版本A生来自日期2011.04.22
四、错误结果显示操作
1、当检测完一块板有错误时，会自动弹出缺陷图片对话框。
1.1、左面的图片中，黄色框内的元件即为当前NG的元件，右中间请验证图片中器件信息为当前PCB板的检测结果NG数量（X/XX）前面的“X”表示总NG点中的第X个NG点，后面的“XX”表示整块机板中有“XX”个NG点。
2、当电脑完成自检进入操作系统后，双击桌面的“AOI700”图标，打开操作软件，点击“口”放大图像。
3、点击菜单【载入】点击“D盘”→“DAT”→选择所需测试的机型（双击）→【确定】，此时屏幕右上方会显示所测机型的外形图，可以直观的确定是否为需要测试的机型及产品摆放在托架上的方向，显示器中间会弹出图片请放板！“图像采集”“开始检测”。
为了避免电脑硬盘可能受到损伤，并且保证测试程序及数据的完整，必须遵照以下操作顺序来执行系统的关闭工作。
1、点击操作系统菜单点击“停止”→“保存”→关闭操作画面，系统会自动保存数据并退出测试程序。
ALFA GOAL
雅歌电子有限公司
文件名称
自动光学检测仪《Otek 700》操作指示
发行部门
IE
文件编号
OI-SB-044
2、在测试时如出现NG点太多时，请及时通知PIE人员进行调试。
3、在关机时必须按正常程序关机，不能非法关机（即不能直接关掉总电源开关）。
发行部门
IE
文件编号
OI-SB-044
页码
Page 2of4
AOI检测原理
4） 回流炉后的红胶检测：该位置的检测，主要的针对红胶板的检测，能够有效的检测红胶的 OK 与否，降
低其通过波峰焊后的缺陷，能够有效的降低其人工目检成本和维修成本。 5） 波峰炉后：该位置主要是针对波峰焊检测，其中包括元器件的检测和插件的检测，该位置检测是整个波 峰焊工艺中品质检测和控制的有效补充。
AO法。芦苇功AOI 的检测算法包括图像统计原理、 灰阶处理算法和图 像色彩分析技术。
图像统计原理，是 芦苇功AOI 常用的一种有效的检测算法，几乎所有的检测都可用到 该算法，该算法 就是利用 OK 样本的累计学习和色彩比对来进行检测和判断。
灰阶处理算法，是指亮度分析和统计算法，该算法包括最大值算法、最小值算法、亮 度跨度算法、均值 算法和亮度抽取算法。
AOI检测原理
AOI，主要原理有光学原理和图像处理技术（检测原理）。光学原理包括光学的 反射原理和光学成像原理，光学原理是 AOI 检测的基本原理。图像处理技术，是分 析检测的关键技术。检测算法则直接影响缺陷的检测能力。光学原理，主要为光线 的反射原理，如下图：
光学从左边入射，通过水平镜面后，进行等角度的反射，从右边反射。当光学反射到镜头内时， 则在相机内成像，否则不成像。
图像色彩分析技术，就是指分析和处理图像的颜色，主要是通过图像的色彩分布和色 彩特征来进行检测 和判断，主要包括色彩抽取算法，波峰焊插件算法、红胶分析算法、 孔洞分析算法等。
• • • • • • • • • • • • •
1） 锡膏印刷后：在印刷机印刷锡膏后，能检测印刷过程中的缺陷，通过对印刷锡膏的检测，避免 PCBA 生
产在贴片前产生缺陷，降低了 PCBA 板的维修成本。 2） 回流焊前：该位置应该是贴片后、回流焊前，该位置能够检测锡膏和贴片的好坏，防止 PCBA 在回流焊 前产生缺陷，降低了 PCBA 板的维修成本。 3） 回流焊后：该位置是最典型的位置，不可或缺。采用该位置检测的最大好处在于所有制程中存在的不良 能够在这一阶段检出，因此不会有缺陷流到最终客户处。

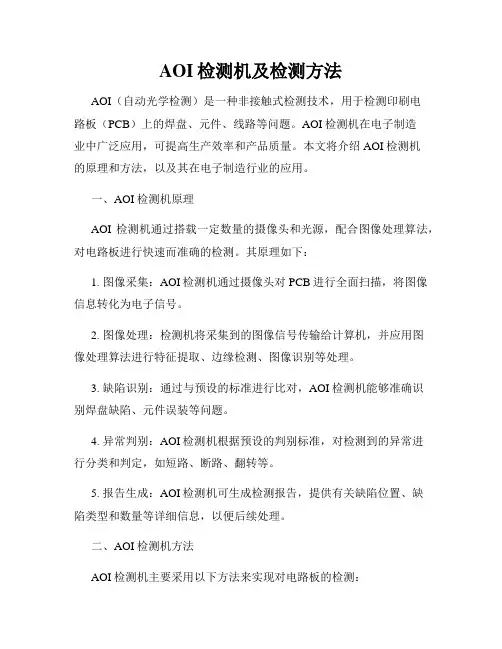

AOI检测机及检测方法
AOI检测机及检测方法AOI（自动光学检测）是一种非接触式检测技术，用于检测印刷电路板（PCB）上的焊盘、元件、线路等问题。
AOI检测机在电子制造业中广泛应用，可提高生产效率和产品质量。
本文将介绍AOI检测机的原理和方法，以及其在电子制造行业的应用。
一、AOI检测机原理AOI检测机通过搭载一定数量的摄像头和光源，配合图像处理算法，对电路板进行快速而准确的检测。
其原理如下：1. 图像采集：AOI检测机通过摄像头对PCB进行全面扫描，将图像信息转化为电子信号。
2. 图像处理：检测机将采集到的图像信号传输给计算机，并应用图像处理算法进行特征提取、边缘检测、图像识别等处理。
3. 缺陷识别：通过与预设的标准进行比对，AOI检测机能够准确识别焊盘缺陷、元件误装等问题。
4. 异常判别：AOI检测机根据预设的判别标准，对检测到的异常进行分类和判定，如短路、断路、翻转等。
5. 报告生成：AOI检测机可生成检测报告，提供有关缺陷位置、缺陷类型和数量等详细信息，以便后续处理。
二、AOI检测机方法AOI检测机主要采用以下方法来实现对电路板的检测：1. 外观检测：AOI检测机能够检测焊盘的缺失、损坏、氧化、短路等问题，以及元件的位置偏移、误装、缺陷等。
2. 高精度定位：通过像素级别的图像处理算法，AOI检测机能够精确定位焊盘和元件的位置，以及线路的走向。
3. 缺陷检测：AOI检测机可针对常见的电路板缺陷，如误焊、漏焊、短路等，进行智能化检测和判定。
4. 通信检测：AOI检测机可以通过通信接口与上位系统进行数据传输，实现实时监控和远程配置。
5. 大数据分析：AOI检测机可将检测结果和数据与其他生产数据进行关联分析，为制造商提供数据决策支持。
三、AOI检测机在电子制造业的应用AOI检测机在电子制造业中得到了广泛的应用，主要体现在以下几个方面：1. 提高产品质量：AOI检测机能够快速、准确地检测电路板上的缺陷和问题，提高产品质量和可靠性。
AOI说明书
全自动光学视觉检测机培训手册第二版科隆威自动化设备公司FOLUNGWINAUTOMATICEQIPMENT COMPANY目录第一章：安全与危险....................................................................................................................... - 3 -第二章：系统描述........................................................................................................................... - 4 -第三章：工作原理........................................................................................................................... - 5 -3.1电气工作原理 (5)3.2相机工作原理 (6)第四章：程序编辑入门................................................................................................................... - 7 -第五章：元件种命名举例............................................................................................................. - 17 -第六章：元件编辑......................................................................................................................... - 18 -6.1M ARK点编辑 (18)6.2CHIP元件基本设定及颜色抽取方法 (23)6.3晶体管元件基本设定及颜色抽取方法 (30)6.4排阻元件基本设定及颜色抽取方法 (33)6.5钽电容元件基本设定及颜色抽取方法 (36)6.6IC元件基本设定及颜色抽取方法 (39)6.7CAD数据导入 (45)第七章：维护与保养..................................................................................................................... - 51 -第八章：易损配件及注意事项 ..................................................................................................... - 52 -第一章：安全与危险1.1 提示：建议在使用全自动光学检测机前请检查所有安全设备。
aoi光学检测仪操作规程
aoi光学检测仪操作规程AOI光学检测仪操作规程一、前言AOI（Automated Optical Inspection）光学检测仪是一种高效、高精度的自动化检测设备，主要用于PCB （Printed circuit board）和SMT（Surface Mount Technology）组装过程中的质量检测。
为确保设备的正常运行和操作人员的安全，制定本操作规程。
二、设备检查与准备1. 检查仪器本体和附件是否完好无损。
2. 检查设备是否连接到正确的电源，并确保电源稳定。
3. 检查设备底座是否平稳，并防滑垫是否牢固。
4. 检查摄像头和光源是否清洁，如有污垢应及时清理。
5. 确保设备周围环境清洁整洁，无杂物和易燃物。
三、操作步骤1. 打开电源开关，待仪器自检完成后，进入系统界面。
2. 使用鼠标点击开始按钮，进入操作界面。
3. 在操作界面上，选择需要检测的项目和参数，例如检测速度、亮度等。
4. 将待检测的PCB或SMT组件放置在检测台上，并根据需要调整组件的位置和方向。
5. 点击开始检测按钮，仪器将自动启动检测流程。
6. 检测过程中，操作人员应密切观察视觉窗口的显示，确保检测结果准确。
7. 若检测结果异常，可以点击提取图像按钮，保存检测图像以便后续分析。
8. 检测结束后，关闭电源开关，将仪器和附件清洁并归位。
四、操作注意事项1. 在操作过程中，应佩戴防静电手套和无尘工作服，以防止静电和灰尘对设备和待检测物品的影响。
2. 严禁将手指或其他物体伸入设备内部，以防止夹伤或触电等意外事故。
3. 仅限经过培训和授权的人员操作设备，未经许可禁止擅自改变设备设置和参数。
4. 检测台面应保持平整，以确保待检测物品的稳定和准确度。
5. 检测过程中，应避免突然切断电源或操作错误，以免损坏设备和缺失检测数据。
6. 在设备开机和操作前，应定期清洁设备内外和镜头，以确保检测结果的准确性。
7. 定期对设备进行维护和保养，如清洁过滤器、校准镜头等，以延长设备寿命和保持稳定性。
AOI光学自动检测技术基本原理与设备构成
AOI光学自动检测技术基本原理与设备构成AOI（Automated Optical Inspection）光学自动检测技术是一种通过光学设备对电子产品表面进行快速高效的检测和检查的技术。
其基本原理是通过光学成像和图像处理技术，对待测物体的表面图像进行采集、分析和比对，从而检测出表面缺陷、错误贴装、焊接质量等问题。
1.光源系统：光源系统是AOI设备的核心部分，用于提供光源来照明待测物体。
常见的光源有LED光源和激光光源。
LED光源发出的光线均匀、稳定，适用于大面积的表面检测；而激光光源则具有较高的光斑亮度和聚焦能力，适用于小尺寸物体的检测。
2.图像采集系统：图像采集系统使用摄像机或CCD等设备来采集待测物体的图像。
采集到的图像需要具有较高的分辨率、色彩还原度和鲁棒性，以确保后续图像处理的准确性和稳定性。
3.图像处理系统：图像处理系统对采集到的图像进行处理，提取出关键信息并进行分析。
常见的图像处理算法包括图像滤波、边缘检测、图像增强和特征提取等。
这些算法可以帮助检测系统识别表面缺陷、贴装错误等。
4.比对系统：比对系统是AOI检测的关键部分，用于将采集到的图像与标准图像或数据库中储存的模板进行比对。
通过比对，可以检测出待测物体的与标准不符之处，如缺陷、偏移、错位等。
5.控制系统：控制系统对整个AOI设备进行控制和调整。
它可以控制光源的亮度和方向、摄像机的曝光时间和位置等参数，以保证检测的准确性和稳定性。
同时，控制系统也可以收集和处理采集到的图像数据，并进行结果的展示和分析。
总结起来，AOI光学自动检测技术基于光学成像和图像处理技术，通过光源系统提供照明，图像采集系统采集图像，图像处理系统进行处理，比对系统进行比对，控制系统实现整个检测过程的自动化控制。
这样的设备构成有效地实现了电子产品表面缺陷和错误贴装等问题的自动检测和检查。
AOI自动光学检测设备程序编写
AOI自动光学检测设备程序编写什么是AOI自动光学检测设备自动光学检测设备（AOI，Automated Optical Inspection）是一种高效、精度高的自动化检测设备，广泛应用于电子、半导体、光电等行业中的质量控制领域。
自动光学检测设备拥有高速运算、高分辨率、高灵敏度的特点，能够快速、准确地检测工件表面的缺陷、瑕疵等问题。
AOI自动光学检测设备程序编写概述在AOI自动光学检测设备中，程序编写是关键环节之一。
合理、高效的程序编写能够最大程度地提升检测设备的性能、效率。
在程序编写中，我们需要对设备进行功能性分析，制定检测参数，编写检测算法，制定检测策略等多方面工作。
同时，我们还需要对程序进行不断调试和完善，确保设备的稳定性和检测准确度。
AOI自动光学检测设备程序设计模式在对AOI自动光学检测设备程序进行设计时，我们可以采用以下常见的设计模式：MVC设计模式MVC(Model-view-controller)是一种常见的程序设计模式，它将程序分为三个部分：模型(Model)，视图(View)和控制器(Controller)。
其中，模型负责处理程序数据，视图用于展示程序界面，控制器则承担控制程序行为的功能。
采用MVC模式能够使程序结构清晰，易于维护、扩展。
MVVM设计模式MVVM(Model-view-viewmodel)设计模式也是一种常见的程序设计模式，它的结构与MVC相似，只是MVC中的控制器(Controller)被替换为ViewModel。
ViewModel承担着监控用户行为、更新视图状态等功能。
MVVM模式常见于基于Web的开发中。
AOI自动光学检测设备程序编写工具在实际的程序编写中，我们可以利用各种优秀的程序编写工具，例如：EclipseEclipse是目前较为流行的一种开发环境，具备强大的编译、调试、执行等多种功能。
Eclipse拥有丰富的插件，可以让用户更加便捷、高效地进行程序编写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动光学视觉检测机培训手册第二版科隆威自动化设备公司目录第一章：安全与危险.......................................................................................... 错误！未指定书签。
第二章：系统描述.............................................................................................. 错误！未指定书签。
第三章：工作原理.............................................................................................. 错误！未指定书签。
3.1电气工作原理 .......................................................................................... 错误！未指定书签。
3.2相机工作原理 .......................................................................................... 错误！未指定书签。
第四章：程序编辑入门...................................................................................... 错误！未指定书签。
第五章：元件种命名举例.................................................................................. 错误！未指定书签。
第六章：元件编辑.............................................................................................. 错误！未指定书签。
6.1点编辑 ......................................................................................................... 错误！未指定书签。
6.2元件基本设定及颜色抽取方法 ................................................................. 错误！未指定书签。
6.3晶体管元件基本设定及颜色抽取方法...................................................... 错误！未指定书签。
6.4排阻元件基本设定及颜色抽取方法.......................................................... 错误！未指定书签。
6.5钽电容元件基本设定及颜色抽取方法...................................................... 错误！未指定书签。
6.6元件基本设定及颜色抽取方法 ................................................................. 错误！未指定书签。
6.7数据导入 ..................................................................................................... 错误！未指定书签。
第七章：维护与保养.......................................................................................... 错误！未指定书签。
第八章：易损配件及注意事项 .......................................................................... 错误！未指定书签。
第一章：安全与危险1.1 提示：建议在使用全自动光学检测机前请检查所有安全设备。
!注意：维护或维修全自动光学检测机时，断开主电源开关和其他的所有电源开关。
如果安全设备有故障不要操作作业。
在投入使用全自动光学检测机前，检查是否有部件损坏，松散部件或者已损坏的部件，这些都会影响机器的运转，进而引起意外受伤。
警告：当全自动光学检测机在工作时，请不要把手伸进检测区。
若需急停请按下急停按钮，全自动光学检测机将会立即停止工作。
1.2安全门安全门装在设备的前方并遮住检测区，只有将门打开方可以进入检测区。
安全门配有安全开关，当安全门是敞开时，安全开关会影响全自动光学检测机正常工作。
1.3急停开关急停开关被安装在全自动光学检测机的左右侧。
按下急停开关，将立即切断控制马达电源，但机电源仍然提供。
任何情形下，按下急停开关，全自动光学检测机将会立即停止工作。
只有在紧急情况时，才按下急停开关。
当机器重新启动时，设备急停开关按钮必须被释放，按钮按下系统才会上电。
1.4检查安全设备检查安全门功能是否正常。
在自动模式下，如果安全门处于敞开状态，即使按下启动按钮，设备也无法启动。
同时屏幕中将显示安全门打开只有当设备停止动作时，才允许将手伸入放置或取出板。
操作者必须知道以下的危险情形：当检测机在检测板时，操作者要特别小心。
如果操作者将手伸进板传输系统，很可能因为自己的疏忽而导致手受伤。
第二章：系统描述视觉系统相机：200万像数彩色照明系列：可编程三色（R、G、B）多角度高亮照明视场：32㎜×24.6㎜（20）,21㎜×15㎜(15)可测最小元件：0201（20）软件系统操作系统：印刷后：有无焊锡、焊锡偏移、焊锡过多、焊锡过少、桥接贴片后：元件偏移、极性错、缺件、破损、元件错装（立碑、反白、侧立）焊接后：缺件、错件、偏移、少锡、连锡、多锡、空焊、假焊、翘脚、极性反元件库检查：元件分类/元件资料/元件模板标准检查时间： 4～15元件 <150检查个数：最大10000元件/基板制程复制：同型号机器间制程通用，通过移动存储复制或通过局域网间共享硬件系统可检测尺寸：50㎜(L)×50㎜(W) 350㎜(L)×420㎜(W)可检测厚度：0.3～3.0㎜可测扭曲度：<1%对角测量上下净高：基板上 25㎜基板下 50㎜固定方式：Z向夹紧取放：手动/自动定位精度：±8定位速度：900㎜通信联网方式：以太网/局域网电源：1￠220V±10% 50/60尺寸：重量：第三章：工作原理3.1 电气工作原理3.2 相机工作原理图示为在彩色高亮度方式下焊锡表面的倾斜和摄像机摄取画像的颜色分布关系实际的彩色高亮度图像第四章：程序编辑入门打开总电源（总电源开关在电脑主机旁）总电源打开后，电脑会自动启动进入界面下。
按按键（上电）在界面下，找到图标，然后双击打开。
双击打开进入机器初始化界面，单击“确定”初始化机器。
6．初始化完成后进入选择界面，单击“编辑模式”进入编辑模式单击“新建程序”进入下一步，创建一个新的程序输入程序名（程序名一般以机种名称来命名，方便以后查找），输入程序名称后单击“确认”进入下一步。
输入板的实际宽度和长度，然后单击“确定”进入下一步选择“搬入”按键进入下一步进入到程序编辑界面元件操作一栏最前一个元件将镜头移动到检查程序所粘贴的最前面的元件。
前一个元件将镜头移动到当前被选中的前一个元件。
选中的顺序为粘贴元件时的顺序。
下一个元件将镜头移动到当前被选中的下一个元件。
选中的顺序为粘贴元件时的顺序。
最后一个元件将镜头移动到检查程序所粘贴的最后的元件。
请预先设定移动条件。
元件旋转快捷键＋Z将选中的元件按90 度单位旋转。
将其旋转时，请先选择元件主体窗口。
元件删除快捷键＋D删除被选中的元件。
窗口操作一栏窗口追加快捷键＋A将指定种类的窗口追加到元件内。
窗口旋转将已选中的窗口按90 度单位旋转。
窗口删除删除已选择的窗口。
窗口复制快捷键＋C将已选择的窗口尺寸、位置、检查基准、颜色参数复制到已设定复制位置条件的窗口中。
测试操作一栏窗口测试仅对被选中的窗口作测试。
元件测试快捷键 F2仅对选中的元件作测试。
停止快捷键 F3在元件进行了窗口测试或元件测试后都需要点击停止才能进行再次窗口测试、元件测试、移动窗口、添新的元件等操作。
搜寻合格元件搜寻显示判定为合格（良品）的元件。
搜寻不合格元件搜寻显示判定为不合格（不良品）的元件。
元件库操作一栏元件种覆盖快捷键＋F覆盖更改后的元件种并登录。
新建元件种元件组将更改后的元件另建元件库元件种替换快捷键＋S于选中的元件属相同元件种的所有元件，替换为登录在元件库中的状态。
取简略图获取选中的元件种的简略图像。
保存覆盖保存制作中的检查程序的内容。
元件注册一栏粘贴将指定元件种的元件粘贴到电路板。
单击后电路板图像中央显示元件的窗连续粘贴将指定元件种的元件连续粘贴到电路板。
单击［连续粘贴］，翻转状态下在电路板图像上双击，则在该位置上显示元件的1个窗口。
继续在电路板图像上双击，显示元件的第2个窗口。
单击电路板图像以外部位，或再次单击［连续粘贴］，则按钮复原，不能进行连续粘贴。
添加组添加新的分组。
加种添加新的种称更改名称变更指定的分组或元件种的名称元件种移动将指定的元件种移动到其他复制复制选中的元件种。
删除删除选中的元件种。
删除分组后，其中的元件种也被删除。
元件种排序将显示的元件种按名称的顺序排列。
导入快捷键F4可通过读取数据文件，根据数据上元件的布局，将元件粘贴在电路板上。
试运转一栏试运转显示元件分别仅以、显示。
结果名称显件分别显示检查结果名称。
制作概略图并保存到选项下选中下的【】系统默认元件种如下图所示，然后单击【添加元件】按建或着将【连续添加元件】的按键选择为然后在板上双击也可以。
系统默认元件种用户新建的元件库添加元件新建元件组更改名称元件种复制连续添加元件新建元件种元件种移动元件种删除在元件库内找到相应的元件，单击“添加元件”将添加出来的元件移到相应的元件上（也可以将“连续添加元件”按键选择到位置，然后在板上相应的元件上双击即可）元件主体自动抽出窗口单击“元件测试”单击“停止”`选择工具栏上的“补正基准”下的“标记中心”相同一块板上只能添加两个角度补正点两个点都编好后选择一块单板在元件库找到与板上元件相类似的元件添加到板的元件上如有坐标，可以用坐标导入。
