贾卡经编,产品设计
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
本章内容
第一节 第二节 第三节 第四节 第五节
概述 衬纬型贾卡经编织物设计 成圈型贾卡经编织物设计 压纱型贾卡经编织物设计 浮纹型贾卡经编织物设计
第十五章 贾卡经编产品设计
第一节
一、贾卡基本原理
概述
贾卡经编机用地梳产生地组织，而用贾卡梳产生覆盖这些地组织 的花纹图案。以跨越两根织针的基本的衬纬运动贾卡梳为例，每
RJPC4F四针提花技术
第十五章 贾卡经编产品设计
3．三针和四针技术
两个分离的贾卡梳栉横移分别由第2个花盘和第3个花盘控制，地 梳1穿1空，织针和针芯都是满置。垫纱数码如下： JB1.1：0-1-1-1-3-3/3-2-2-2-0-0// JB1.2：0-1-1-1-2-2/2-1-1-1-0-0// 3针和4针技术可以形成毛圈效应。
4．三针技术半机号
贾卡导纱针一个排在另一个的后面，相当于两把贾卡梳，从而获 得半机号。地梳1穿1空，织针和针芯半机号配置。这种贾卡技术 用于两种不同原料的场合。
第十五章 贾卡经编产品设计
（二）新型贾卡提花原理
1．新型贾卡工艺基本原理 新型的贾卡工艺使用四个信号来控制贾卡梳的偏移，也就是说 Piezo贾卡系统机器主轴一转需要四个控制信息，两个控制针前垫 纱，两个控制针背垫纱。因此新的贾卡工艺中一个颜色点需要4个 控制信息。 由于每个控制信息都有偏移和不偏移两种状态，因此从理论上讲 不同颜色点的总数应该有十六种。 图中红色（R）代表贾卡导纱针不产生 偏移，白色（L）代表贾卡导纱针产生 偏移。RJPC4F是压纱型的贾卡经编机， 因此当奇数横列控制信息为LR，偶数 横列控制信息为RL时，压纱纱线不能 被地梳压住而只能以浮线的形式呈现 在织物的表面。
第十五章 贾卡经编产品设计
（二）贾卡花型设计一般方法
花型设计有来样设计和新品设计两种。下面以来样设计为例说 明贾卡花型设计的具体步骤。 1．分析织物，确定织物的基本工艺参数 包括织物的循环宽度和高度，即花高和花宽，织物的纵密和横密 等。 2．扫描织物 为使扫描图片清晰，建议使用的分辨率为300dpi。 3．利用图像处理软件对扫描后的织物图片进行效应层次分割图。 用不同的颜色填充各个效应层次，各个层次之间轮廓清晰。 4．使用贾卡专业设计软件对处理后的图片进行花型设计。
四针技术新工艺
第十五章 贾卡经编产品设计
2．网孔变化组织的设计
网孔变化组织在传统的贾卡工艺中也能够实现，使用新工艺的网 孔组织由于能够连续多个横列在针前和针背都不横移，因此能够 形成一种缺垫效应，使网孔更加清晰。
网孔变化组织
第十五章 贾卡经编产品设计
3．新型网孔变化组织的设计
新型网孔变化组织只能在新工艺中才能实现。由于新工艺能够取 消针前垫纱，在奇数横列中用LR控制信息，偶数横列中用RL控 制信息，因此可以形成连续的跨越多个横列的浮线。 这种结构使 织物表面具有明显的结构层次感，视觉冲击力强。
第十五章 贾卡经编产品设计
四、贾卡经编产品设计方法
（一）贾卡花型设计基本概念
1．提花基本组织 提花基本组织是指基本的贾卡组织变化，即传统意义上的“厚、 薄、网孔”三个层次的变化。 2．提花变化组织 提花变化组织是指在提花基本组织的基础上，利用各个基本效应 进行组合，从而形成新的提花效应。
贾卡提花变化组织
新型网孔变化组织
第十五章 贾卡经编产品设计
4．密实变化组织的设计
与网孔变化组织一样，密实变化组织在传统的贾卡工艺中也能够实 现，但是使用新工艺能够产生的结构效应更丰富。
密实变化组织
第十五章 贾卡经编产品设计
第五节 浮纹型贾卡经编产品设计
一、浮纹型贾卡经编织物的特点
浮纹型贾卡经编织物是在纯洁半透明的地组织上形成的三维独立 花纹图案，主要产品为网眼窗帘和台布等。这类产品是在浮纹型 贾卡经编机上生产的。所谓浮纹型贾卡经编机，是指带有Piezo贾 卡梳栉和单纱选择装置（EFS）的贾卡经编机，这类机器又被称 为克里拍簇尼克（Cliptronic）经编机。浮纹织物具有以下特点： （1）地组织与花纹分开形成 （2）花纹循环没有限制 （3）具有独立的立体花纹效应 （4）织物底布具有很高的透明度
第十五章 贾卡经编产品设计
三、产品设计实例
（一）WB花纹数据结构
第1、5、9位…，控制钩针，第2、6、10位…，控制第1把贾卡梳， 第3和第4位、第7和第8位、第11和第12位…，控制第2把贾卡梳。 这些数据行形成了4个数据的数组。每1个数组在机器上能控制一
个钩针和1个针的各自装置。
浮纹花型数据结构
第十五章 贾卡经编产品设计
二针技术
三针技术四针技术源自第十五章 贾卡经编产品设计
提花效应与组织变化的关系
第十五章 贾卡经编产品设计
二、产品设计
（一）常规产品
1．经平类提花产品 2．经缎类提花产品 3．Sleeknet类提花产品 4．两列网眼提花产品 5．三列网眼提花产品
（二）特殊产品
1．弹力网眼（Powernet）提花产品 2．工艺正面具有棉型手感的提花产品 3．点纹效应提花产品 4．使用一把地梳作窄幅织物边缘花环的提花产品
第十五章 贾卡经编产品设计
二、贾卡经编产品的分类
贾卡经编织物根据其提花原理不同，可以分为四种不同类型的织物： （一）衬纬型贾卡经编织物 这类织物利用衬纬提花原理生产，我们把生产这类织物的经编机 称为衬纬型贾卡拉舍尔经编机。 （二）成圈型贾卡经编织物 这类织物利用成圈提花原理生产，我们把生产这类织物的经编机 称为成圈型贾卡经编机，又称为拉舍尔簇尼克（Rascheltronic）。 （三）压纱型贾卡经编织物 这类织物利用压纱提花原理生产，我们把生产这类织物的经编机 称为压纱型贾卡经编机。 （四）浮纹型贾卡经编织物 这类织物利用浮纹提花原理生产，机器上带有单纱选择装置。我们 把生产这类织物的经编机称为浮纹型贾卡经编机，又称为克里拍 簇尼克（Cliptronic）经编机。
地组织垫纱图
衬纬贾卡组织偏移情况
第十五章 贾卡经编产品设计
根据偏移情况，每把贾卡梳栉可以形成三种提花效应，分别 是：厚实组织，稀薄组织和网孔组织如按一定的规律组合起来， 就能形成花纹图案。
衬纬贾卡组织形成花纹
第十五章 贾卡经编产品设计
第三节 成圈型贾卡经编产品设计
一、编织和提花原理
成圈型经编机提花基本原理 JB1.1：1-0-0-0-1-1/1-2-2-2-1-1//；JB1.2：1-0-0-0-1-1/1-2-2-2-1-1//
a. 四针技术配置
b. 三针技术半机号配置 c. 三针和四针技术配置 RJPC4F组合式花盘
第十五章 贾卡经编产品设计
（一）传统贾卡提花原理
传统的贾卡工艺是指贾卡梳仅在针背横移时偏移。根据贾卡导纱 针作用织针范围的不同可以分为三针技术和四针技术。 1．三针技术（满机号） 贾卡导纱针被分成两条横移线，两个分离的贾卡梳互补成为满机 号。织针和针芯配置成满机号，地梳导纱针满穿。由第3个花盘控 制两个分离的贾卡梳栉横移，垫纱数码如下： JB1.1：0-1-1-1-2-2/2-1-1-1-0-0//；JB1.2：0-1-1-1-2-2/2-1-1-1-0-0//
第十五章 贾卡经编产品设计
（二）花型设计与花纹数据的制作
从它的贾卡原理可以看出，其设计与普通贾卡经编机是不同的， 一般按照下列步骤进行设计： 1．在方格纸上画出小样图 2．单纱选择装置控制数据的建立 3．JB1贾卡梳栉控制数据的建立 4．JB3贾卡梳栉控制数据的建立 5．花纹数据的组合
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
三、贾卡经编产品的应用
（一）室内装饰织物 贾卡提花经编针织物的特点是易于生产宽及全幅的整体花型，网眼、 薄、厚组织按花纹需要配置，具有一定层次，可制成透明，半透 明或遮光窗帘帷幕等。 （二）贾卡时装面料 RSJ系列贾卡经编机可以生产密实的或网眼类的弹力内衣面料， RJWB系列贾卡拉舍尔经编机可以生产独特花纹的时装面料 。 （三）贾卡花边 花边可以是弹性的，也可以是非弹性的；可以带花环，也可以不带 花环。花纹精致，具有立体效应，并且底布结构清晰，单位面积 重量轻，成本低。这类产品在高档妇女内衣中有着广泛的应用。
第十五章 贾卡经编产品设计
第四节 压纱型贾卡经编产品设计
一、压纱型与衬纬型贾卡经编织物的区别
衬纬及压纱成圈状态
衬纬及压纱线圈结构
第十五章 贾卡经编产品设计
二、编织和提花原理
以RJPC4F贾卡经编机为例来介绍压纱型贾卡经编机的编织和提花 原理。该机器采用复合针，单针插放，针芯采用半英寸宽的针块； 采用组合式贾卡梳栉，即由两个分离的贾卡梳JB1.1和JB1.2组合 而成；机器配置一块压纱板和脱圈板，最高机号为E24。地梳纱 线由EBA控制，贾卡梳栉的纱线由纱架供给。 该机器的横移机构有两种类型，一种为NE型，一种为NN型，新 生产的机器都配置NN型横移机构。N型花纹机构12行程，E型横 移机构采用2行程。
一 个 单 元 纹 样 图
贾 卡 意 匠 图
第十五章 贾卡经编产品设计
（三）贾卡花型设计注意事项
1．花型大小的限制 2．花纹花高和花宽的选择 3．拉舍尔技术参数RT的选择 4．纱线张力的控制
拉舍尔技术参数RT的选择
第十五章 贾卡经编产品设计
第二节 衬纬型贾卡经编产品设计
衬纬型贾卡经编织物主要在RJ系列经编机上生 产。在该类型的机器上，比较常见的是在方形网孔 地组织上形成贾卡花纹。
第十五章 贾卡经编产品设计
二、编织和提花原理
以RJWB3/2F贾卡窗帘经编机为例，在该机上配置了单纱选择装置 （EFS）。Piezo贾卡梳（第3把梳栉）是根据机器满机号来设计的， 它以衬纬的形式来工作, 基本垫纱为二针衬纬（0-0/2-2//）。分离 的第1把贾卡梳和单选针机构（EFS）互相并列，半机号配置。并 以压纱形式来工作，基本垫纱为0-1/3-2//。花纹主要由分离的第1 把贾卡梳形成，并且富有浮纹效应。如果使用单纱选择装置 （EFS）取出形成花纹的纱线，它们将由剪割梳自动剪断，且断 纱头由吸风装置吸走。 两把贾卡梳栉和一个单纱选择装置都是由Piezo元件作用。单个贾 卡导纱针（偏移到左边或者偏移到右边），在成圈过程针背垫纱 和针前垫纱中控制导纱针的偏移。使用单纱选择装置就能对钩针 进行选择。该机采用了N花纹装置，采用花盘凸轮控制梳栉横移， 采用8行程方式工作，花盘转一转，编织6个横列。
第7章贾卡经编织物
为两根延展线所覆盖，此区域内的织物，看上去是较密 实的区域1。 导纱针作跨越两个针隙的衬纬，从而每个孔眼覆盖4根延 展线，这区域的织物看起来是密实的区域2。
依靠控制各根导纱针横越的针距数不同，利用这三 种织物效应，就能在织物上形成花纹。
普通机械式贾卡系统提花原理
二、贾卡经编织物的分类
根据提花原理不同，可以分为四种类型的织物：
在衬纬型的贾卡经编机上生产时，贾卡梳栉的基本 垫纱采用衬纬组织0-0/2-2//，当贾卡梳栉受到移位针控制 时，即产生侧向偏移，形成偏移变化组织，图7-2-2显示 了贾卡组织的垫纱图及其偏移情况，7-2-2（1）为基本组 织，（2）和（3）为偏移变化组织。
（1）
（2） 图 7-2-2 衬纬贾卡组织垫纱图
（2）贾卡技术：三针技术
图 7-2-4
（3）原料 A：直径为0.15mm透明涤纶长丝； B：7Nm涤纶变形丝，白色； C：Nm5涤纶变形丝，白色。
（4）组织、穿经与送经量 GB1：0-1/1-0// 满穿A GB2：1-1/0-0/1-1/0-0/3-3/2-2/3-3/2-2/3-3/0-0// 满穿B JB4：0-0/2-2// 满穿C
2．三针技术
三针技术是应用最多一种技术，可以形成立体花纹效应。基本 垫纱为1-0/1-2//。变化情况如下：
图 7-3-3 RSJ4/1三针技术
（1）绿色（H/H）：贾卡导纱针在针背横移时没有偏移，作闭口1×1 组织1-0/1-2。在织物表面形成“薄”花纹效应。 （2）白色（H/T）：贾卡导纱针在针背横移时发生偏移，作编链组织 1-2/2-1。在织物表面形成“网孔”花纹效应。 （3）红色（T/H）：贾卡导纱针在针背横移时发生偏移，作闭口2×1 组织1-0/2-3。在织物表面形成“厚”花纹效应所示。
贾卡经编,产品设计讲解
一
个
贾
单
卡
元
意
纹
匠
样
图
图
（三）贾卡花型设计注意事项
1．花型大小的限制 2．花纹花高和花宽的选择 3．拉舍尔技术参数RT的选择 4．纱线张力的控制源自第十五章 贾卡经编产品设计
拉舍尔技术参数RT的选择
第十五章 贾卡经编产品设计
第二节 衬纬型贾卡经编产品设计
衬纬型贾卡经编织物主要在RJ系列经编机上生 产。在该类型的机器上，比较常见的是在方形网孔 地组织上形成贾卡花纹。
贾卡经编机用地梳产生地组织，而用贾卡梳产生覆盖这些地组织 的花纹图案。以跨越两根织针的基本的衬纬运动贾卡梳为例，每 根导纱针就能完成下列三个垫纱运动中的一种。
导纱针循着地组织的编链衬纬，从而构成了网孔区域0。 导纱针作相邻两织针之间的衬纬，在此情况，网眼孔眼为两根延
展线所覆盖，此区域内的织物，看上去是较密实的区域1。 导纱针作跨越两个针隙的衬纬，从而每个孔眼覆盖4根延展线，这
第十五章 贾卡经编产品设计
四、贾卡经编产品设计方法
（一）贾卡花型设计基本概念
1．提花基本组织 提花基本组织是指基本的贾卡组织变化，即传统意义上的“厚、 薄、网孔”三个层次的变化。
2．提花变化组织 提花变化组织是指在提花基本组织的基础上，利用各个基本效应 进行组合，从而形成新的提花效应。
贾卡提花变化组织
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
本章内容
第一节 第二节 第三节 第四节 第五节
概述 衬纬型贾卡经编织物设计 成圈型贾卡经编织物设计 压纱型贾卡经编织物设计 浮纹型贾卡经编织物设计
第十五章 贾卡经编产品设计
话说中国经编(三)--贾卡拉舍尔经编机及其产品的发展
话说中国经编（三）贾卡拉舍尔经编机及其产品的发展贾卡拉舍尔经编机上装有专门的贾卡装置（Jacquard Device）。
以在织物上形成特殊的网孔，厚薄地布花纹。
其工作原理与机织的控制经纱上下完全不同，而是由贾卡装置控制导纱针的垫纱运动来形成孔眼，薄地布，厚地布。
由这三者按花纹图案要求任意配置来形成图案。
这和以浮线线圈形成花纹的纬编织物亦完全是两码事。
据说有些文字工作者提出要废除“贾卡”一词，一律改为“提花”。
这似乎在经编工艺很难做到的。
所以我在这里还暂存“贾卡”一词。
在解放初期，我国已有机械式贾卡装置的贾卡经编机，系舌针拉舍尔机。
如上海华生、天津个别工厂。
郭东生师傅应是我国贾卡经编技术的最早技术人员之一。
在上世纪八十年代贾卡经编机大流行的时候，他为许多工厂指导推广这一技术，影响广泛，做出了巨大贡献。
Karl Mayer公司在上世纪80年代推广贾卡经编机，使用博纳斯贾卡装置，我国上海、大连、常州均少量引进，全国约五六十台。
在上世纪九十年代，研制和推广贾卡经编机的有二家工厂，一是浙江绍兴杨汛桥的绍兴经编机厂，另外则有湖北京山的湖北提花经编机厂。
绍兴经编机厂在1982年左右开始研发经编机。
当时的孙镇发厂长完全不知道经编机为何物就接受委托，研制贾卡经编机，并批量生产。
记得1986年在沈家门开华东六省一市针织交流会时，当时的厂长金良顺专门到我家，接我去沈家门开会，而已担任贾卡经编研究所所长的孙镇发则在沈家门等我一起开会。
会后许多人和我一起到杨汛桥该厂访问。
当时有江西省纺织厅的总工程师蒋承绶。
他则是要考察绍兴县当时一年使用化纤长丝五万吨的情况，为何江西全省一年用量只千吨。
绍兴经编机厂当时生产的贾卡经编机为每一纹板一横列，后亦按Karl Mayer的形式，改为AB纹板制。
这种经编机在杨汛桥得到极大推广。
一些工厂甚至做到类似RJ5F的机器每台售价仅八万元人民币。
许多农户纷纷创业贾卡经编生产。
杨汛桥镇拥有贾卡经编机四、五千台，连窗帘等装饰织物生产大国土耳其的商人亦纷纷到杨汛桥进货。
经编三维结构贾卡鞋面材料的尺寸预测系统

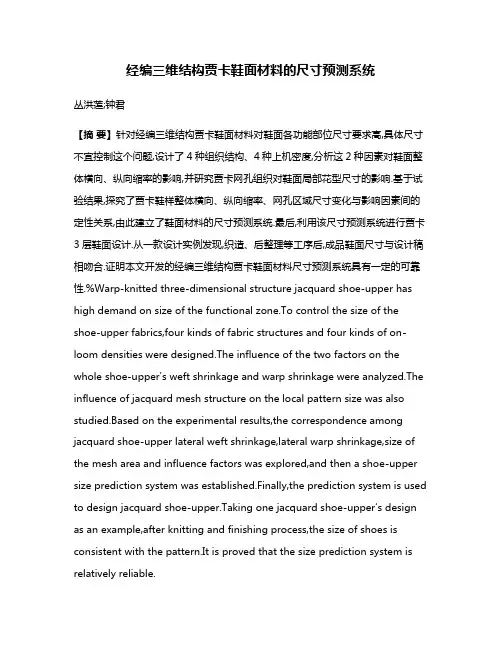

经编三维结构贾卡鞋面材料的尺寸预测系统丛洪莲;钟君【摘要】针对经编三维结构贾卡鞋面材料对鞋面各功能部位尺寸要求高,具体尺寸不宜控制这个问题,设计了4种组织结构、4种上机密度,分析这2种因素对鞋面整体横向、纵向缩率的影响,并研究贾卡网孔组织对鞋面局部花型尺寸的影响.基于试验结果,探究了贾卡鞋样整体横向、纵向缩率、网孔区域尺寸变化与影响因素间的定性关系,由此建立了鞋面材料的尺寸预测系统.最后,利用该尺寸预测系统进行贾卡3层鞋面设计.从一款设计实例发现,织造、后整理等工序后,成品鞋面尺寸与设计稿相吻合.证明本文开发的经编三维结构贾卡鞋面材料尺寸预测系统具有一定的可靠性.%Warp-knitted three-dimensional structure jacquard shoe-upper has high demand on size of the functional zone.To control the size of the shoe-upper fabrics,four kinds of fabric structures and four kinds of on-loom densities were designed.The influence of the two factors on the whole shoe-upper's weft shrinkage and warp shrinkage were analyzed.The influence of jacquard mesh structure on the local pattern size was also studied.Based on the experimental results,the correspondence among jacquard shoe-upper lateral weft shrinkage,lateral warp shrinkage,size of the mesh area and influence factors was explored,and then a shoe-upper size prediction system was established.Finally,the prediction system is used to design jacquard shoe-upper.Taking one jacquard shoe-upper's design as an example,after knitting and finishing process,the size of shoes is consistent with the pattern.It is proved that the size prediction system is relatively reliable.【期刊名称】《纺织学报》【年(卷),期】2017(038)003【总页数】6页(P61-66)【关键词】经编;三维结构;贾卡;鞋面材料;尺寸预测系统【作者】丛洪莲;钟君【作者单位】江南大学教育部针织技术工程研究中心,江苏无锡214122;江南大学教育部针织技术工程研究中心,江苏无锡214122【正文语种】中文【中图分类】TS184.3经编三维结构贾卡鞋面材料花型丰富，具有优良的透气、透湿、抗压缩[1]等物理力学性能，且成型性好[2]，与横编成型鞋材相比，生产效率高[3-4]，因此经编贾卡三维结构鞋面材料在运动鞋面市场具有独特优势。
