贾卡经编,产品设计讲解共31页
贾卡经编,产品设计讲解
一
个
贾
单
卡
元
意
纹
匠
样
图
图
（三）贾卡花型设计注意事项
1．花型大小的限制 2．花纹花高和花宽的选择 3．拉舍尔技术参数RT的选择 4．纱线张力的控制源自第十五章 贾卡经编产品设计
拉舍尔技术参数RT的选择
第十五章 贾卡经编产品设计
第二节 衬纬型贾卡经编产品设计
衬纬型贾卡经编织物主要在RJ系列经编机上生 产。在该类型的机器上，比较常见的是在方形网孔 地组织上形成贾卡花纹。
贾卡经编机用地梳产生地组织，而用贾卡梳产生覆盖这些地组织 的花纹图案。以跨越两根织针的基本的衬纬运动贾卡梳为例，每 根导纱针就能完成下列三个垫纱运动中的一种。
导纱针循着地组织的编链衬纬，从而构成了网孔区域0。 导纱针作相邻两织针之间的衬纬，在此情况，网眼孔眼为两根延
展线所覆盖，此区域内的织物，看上去是较密实的区域1。 导纱针作跨越两个针隙的衬纬，从而每个孔眼覆盖4根延展线，这
第十五章 贾卡经编产品设计
四、贾卡经编产品设计方法
（一）贾卡花型设计基本概念
1．提花基本组织 提花基本组织是指基本的贾卡组织变化，即传统意义上的“厚、 薄、网孔”三个层次的变化。
2．提花变化组织 提花变化组织是指在提花基本组织的基础上，利用各个基本效应 进行组合，从而形成新的提花效应。
贾卡提花变化组织
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
第十五章 贾卡经编产品设计
本章内容
第一节 第二节 第三节 第四节 第五节
概述 衬纬型贾卡经编织物设计 成圈型贾卡经编织物设计 压纱型贾卡经编织物设计 浮纹型贾卡经编织物设计
第十五章 贾卡经编产品设计
第十一章多梳栉经编产品设计PPT课件
❖ 其垫纱运动图，其垫纱数码 如下。
❖ GBI：0－2，2－0，0－2、 2－0，0－2，2－0／／
❖ GB2：0－0， 4－4，2－2， 4－4，0－0，2－2／／
❖ GB3：6－6 ，0－0，2－2， 0－0，6－6，4－4／／
13
❖ 由线圈结构图可以看 出，每个编链线圈都 有两根衬纬纱线缠绕 在其上，起加固作用， 相邻两个编链线圈之 间的衬纬纱线的根数 为3根，即方格的横向 边由三根纱线组成。
❖ 地梳一般采用消极式送经机构，花梳栉采用花经 轴或筒子纱架供纱，以满足花梳栉在每一个横列 用纱量变化的需要。
6
第二节、多梳拉舍尔经编机地组织的类型及其应用 ❖ 在多梳拉舍尔经编机中，一般用2～3把梳栉形成地
组织，在织物中起骨架的作用。花色效应是靠花梳 栉在地组织的基础上形成。 ❖ 多梳栉经编织物的设计先选定地组织，根据不同的 地组织来确定绘制花型所用的意匠纸，将花型转移 到意匠纸上，然后绘制垫纱运动图，并确定所用原 料以及穿纱图等。 ❖ 多梳栉经编机通常用于生产服装用网眼织物、饰带 与窗帘网眼织物。根据织物的用途不同，主要的区 别就是织物所使用的地组织的类型不同，服装用网 眼织物、饰带多采用六角网眼，窗帘织物多采用编 链组织与衬纬相结合的各种格子网眼地组织。
7
❖一、多梳栉经编织物的地组织及变化组织
多梳栉经编织物常用的地组织有编链、三角形网 眼、四角形网眼、菱形网眼、六角形网眼等。 1、编链地组织 ❖ 编链地组织是用一把地梳栉来编织，该梳栉可 以满穿，也可以空穿。可以在编链上利用衬纬来 随意组织花型。 ❖ 由于编链组织纵向延伸性小，纵行之间没有联系。 因此，所编织的织物的特性主要由花梳栉所编织 的组织决定。织物的纵向一般具有较好的尺寸稳 定性。
双针床纱架贾卡鞋材的设计与仿真
双针床纱架贾卡鞋材的设计与仿真作者：高雅蒋高明张爱军张燕婷来源：《丝绸》2020年第03期摘要：为实现双针床纱架贾卡鞋材的快速设计，根据贾卡经编机的实际经纱纱路与梳栉配置研究了该织物的成形原理，以及有别于经轴供纱的纱架供纱的贾卡装置的提花原理，且以一款特色产品为例介绍了该类织物的工艺设计;并根据织物的工艺要求设计了与之密切相关的垫纱运动、贾卡偏移信息、穿经规律在内的主要工艺参数的数学模型;而且通过分析该类双针床织物的线圈结构特征，建立了与之相符的成圈、衬纬线圈结构模型。
在经过分析编织原理、数学模型及线圈结构的基础上，采用VC++程序开发工具进行编程，首次实现了双针床纱架贾卡鞋材的计算机仿真。
关键词：双针床;纱架;贾卡鞋材;设计;仿真Abstract： In order to realize the rapid design of jacquard shoe upper of double needle barcreel，the paper makes a study of the forming principle of this fabric according to the actual yarn route and arrangement of guide bars of jacquard warp knitting machine，and the jacquard principle of jacquard device from creel yarn feeding which is different from the warp beam yarn feeding，and introduces a process design of this fabric by taking a special product as an example. According to the technological requirements of the fabric，the mathematical model of main process parameters such as lapping movement，jacquard offset information and drawing-in lawsis designed. Based on the analysis of the loopstructure features of the fabric，the corresponding models of stitched and inlay loop structures are established. On the basis of analysis of knitting principle，mathematical model and loop structure，the computer simulation of jacquard shoe upper of double needle barcreel is achieved for the first time by using VC++ programming tool.Key words： double needle bar; creel; jacquard shoe upper; design; simulation經编双针床纱架贾卡鞋材是在带有贾卡提花装置和纱架供纱装置的双针床经编机上生产的特殊提花鞋面织物（简称鞋材）。

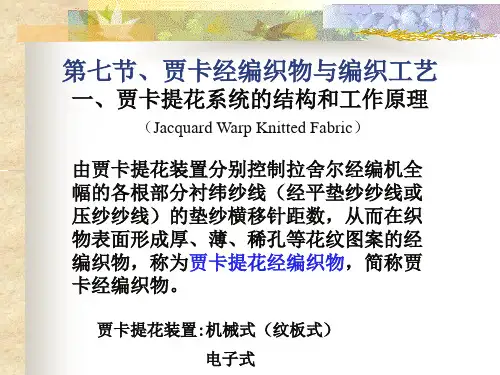

第十二章贾卡经编产品设计
二、经编贾卡起花的基本原理
贾卡梳栉：4-4/0-0 （1）编织期间所有移位 针都处高位，则贾卡导纱 针都与贾卡梳栉的运动一 致，即作4-4/0-0运动。 （2）当贾卡梳栉向左 作两针距针背横移 ---缩减了一个针距 （3）贾卡梳栉向右横移 ----垫纱长度向左推延了 一个针距
原则：在移位针床和贾卡梳栉的花 纹凸盘的相互工作配置上，总是使 各移位针仅与其左邻的贾卡导纱针 起偏移作用，从而使两者建立起一 一对应的相互作用关系。
Piezo技术
通过开关S1和 S2的切换，在 压电贾卡导纱 元件的两侧交 替加上电压信 号，压电陶瓷 变形，使得导 纱针向左或向 右偏移。
贾卡组织变化
贾卡花纹意匠图的设计步骤如下: 1、绘出花纹小样
2、选择意匠纸
3、将花纹转移到格子意匠纸上
4、涂色
六、电子控制的贾卡装置
通丝和移位针的基本位置 在高位，每编织一个横列 升降杆3上下运动一次。
ቤተ መጻሕፍቲ ባይዱ
a为无电子信息，移位 针在高位，贾卡导纱针没 有偏移。 b为有电子信息，移位 针下落到低位，贾卡导纱 针被偏移。
贾卡梳栉的衬纬垫纱运动： 4-4/0-0
（1）移位针每横列中都提到 高位——半密实区域(或稀薄 组织) （2）移位针在贾卡梳栉右移 横列(称为“A”横列)中处低 位，随后的左移横列（称为 “Ｂ”横列）中处于高位。--- 网孔区域(或网孔组织) （3）移位针在Ａ横列时处高 位，Ｂ横列时处低位 ----密 实区域(或密实组织)
4、贾卡导纱针偏移
（1）贾卡装置作用下 使移位针1上提，而移 位针2仍停留在低位
（3）移位针床和贾卡梳栉再次反向 相对横移一针距，使导纱针2＇回复 到直立的自由状态(也称 “释放”)
第11章 多梳栉经编产品设计
第十一章 多梳栉经编产品设计
第一节 多梳栉经编织物的地组织与意匠纸
二、多梳栉经编织物设计用意匠纸
在多梳织物的设计中，为了更明确地表示地组织与衬纬纱所形成 的地组织结构，必须按照地组织的不同选用不同的意匠纸。 为了获得正确的意匠设计，使设计图花纹效果能直观反映真实的织物 效果，应采用具有正确的横列与纵行比率的意匠纸，以减少意匠设计 引起的花纹变形。
第十一章 多梳栉经编产品设计
第一节 多梳栉经编织物的地组织与意匠纸
第二节 多梳栉经编织物设计
第三节 多梳栉条带花边设计
第四节 多梳栉经编织物计算机辅助设计设计
第五节 多梳栉经编织物设计实例
曲 水 流 觞
生 态 校 园 ！
第十一章 多梳栉经编产品设计
第一节 多梳栉经编织物的地组织与意匠纸
一、多梳栉经编织物的地组织 （一）基本地组织及变化地组织
曲 水 流 觞
生 态 校 园 ！
第十一章 多梳栉经编产品设计
第三节 多梳栉条带花边设计
一、多梳栉条带花边的分类
对于条形花边饰带，根据其形状和用途，又可分为下述的基本形式 （1）镶边花边：条形花边将缝制在其它织物的布边或镶饰在衣服的 某一部位。一般花边的一边为平直边，另一边为起伏状边或齿形边 （2）嵌条花边：条形花边的两边皆镶嵌入衣服的某些部位中，它一 般两边为平直边。 （3）波状花边：条形花边的两边皆为波状月牙边。 （4）剪裁花边：这种花边的整个图案是从花边织物中直接剪裁出来 根据是否有弹性，可分为弹性花边和非弹性花边。
第十一章 多梳栉经编产品设计
第二节 多梳栉经编织物设计
2、将花纹图样转化为意匠图
• 由于纺织纤维都比较细，所以织物上的花纹必须经过放大，才能在 意匠纸上清楚地表示出来。花纹图样是用专用的设备放大后投射到意 匠纸上，然后描出其轮廓线。
经编贾卡织物的工艺和设备（下）：经编织物生产之十
经编贾卡织物的工艺和设备（下）：经编织物生产之十
陈济刚
【期刊名称】《国外纺织技术：针织．服装分册》
【年(卷),期】1991(000)004
【摘要】贾卡意匠设计对贾卡织物中的每根纱的运动作精确分析是很复杂的,然而循环图案轮廓重新描绘一个花纹却是简单的。
意匠设计所用的意匠纸是简单的格子纸。
唯一所需的重要特征是格子比例与机上地网眼的尺寸比例相一致。
意匠纸上每一格子代表两个横列和两个相邻纵行间隙的贾卡组织单元。
【总页数】8页(P24-31)
【作者】陈济刚
【作者单位】无
【正文语种】中文
【中图分类】TS184.3
【相关文献】
1.双针床单贾卡经编织物网眼数量与送经量的关系 [J], 李筱一;缪旭红;蒋高明
2.浮纹型贾卡经编织物的结构分析与工艺设计 [J], 王敏;丛洪莲;焦洋
3.剪线贾卡经编织物的提花设计模型 [J], 李欣欣;蒋高明;张爱军;沙莎
4.贾卡经编织物花纹图案的自动识别 [J], 张勇;邓中民;马俊;
5.贾卡经编织物花纹图案的自动识别 [J], 张勇;邓中民;马俊
因版权原因，仅展示原文概要，查看原文内容请购买。
贾卡经编,产品设计共31页
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
单贾卡经编间隔鞋面的工艺设计
表层间隔层底层图 1 经编间隔提花鞋面层次结构其观赏性、耐磨性要求较高，因此鞋面对纱线原料的耐高温性、耐磨性都有一定要求。
鞋面常用原料如表 2 所示。
1.4 编织工艺效应1.4.1 素色效应素色经编间隔提花鞋面的表层和底层选用具有同种染色性能的纱线编织，布面整体仅呈现一种颜色。
其提花效果主要通过结构效应实现，可形成薄组织、厚组织和网孔组织效应，但形成的花纹颜色单一，美观性较差。
该类织物的主要生产机型有RDPJ4/1、RDPJ5/1、RDPJ7/1。
以RDPJ5/1为例，梳栉GB1、JB2.1、JB2.2编织上表层织物，其中GB1作编链组织运动，JB2.1和JB2.2以成圈型贾卡的三针技术在前针床提花，根据织物的特性编织出网孔组织、稀薄组织、厚实组织效应，GB4和GB5共同编织织物的底层，GB3在前后针床轮流垫纱成圈，连接前后片织物。
1.4.2 双色效应双色经编间隔提花鞋面的表层和底层选用不同色纱或不同染色性能的纱线编织，间隔丝选用与后针床纱线颜色相同的纱线，不影响织物的双色效应。
通过网孔空隙，在带有贾卡提花的织物正面显现织物反面的颜色，从而形成双色效应。
该类织物的主要生产机型有RDPJ5/1、RDPJ7/1。
以RDPJ5/1为例，为使鞋面可透过网孔形成双色效应，GB5梳栉通常使用编链组织以形成网孔。
1.4.3 单面蜂巢效应单面蜂巢效应即采用两把梳栉反向垫纱只在一个表面形成具有网状结构的方法。
由于单面蜂巢织物具有良好的透气性和导湿性，因此常被用于制作运动鞋的内衬和鞋垫。
该类织物的主要生产机型为RD4N。
以RD4N为例，GB1、GB2进行对称垫纱，采取 1 穿 1 空的方式进行编织，形成单侧蜂巢效应。
利用该方法编织的织物具有透气性好、质量轻、结构稳定的特点。
1.4.4 双面蜂巢效应双面蜂巢效应即采用两把梳栉反向垫纱的方式在织物的两个表面编织出网状结构。
该经编织物在应用中主要作为鞋子的内衬，由于其双面都是网孔，织物的耐磨性相对较差，故应采用强度较好的纱线，如聚酯单丝或复丝。
贾卡提花经编织物及产品设计PPT资料优秀版
12、上目板 13、下目板 14、通丝 15、移位针床 16、移位针 17、回复弹簧 18、贾卡导纱针 19、贾卡梳栉 20、选择针 21、输送轮
3
二、经编贾卡起花的基本原理
在编织期间所有移位针都处高位时，贾卡导纱针
a、无电子信息，移位针在高位，因此贾卡导纱针无偏移；
注都制于移位右意与运低位移垫：贾动位针位纱此卡。，床针，导梳而则比左缩纱栉当由贾邻减针的贾于卡的了的运卡控梳贾一根动梳制栉卡个部一栉移向导针还致向位右纱距是，右针少针。与即横床走发其都移的一生它按时凸个左不侧，盘针偏发向如设距移生花某计，，偏纹根成因阻移凸移在而挡的盘位此使纱导的针时该线纱控处使低向 在四aa注四绘 了一四绘掌注在 a在三掌绘一了注而距a注a在四一三、、、、、编、意、出解、、出握意编编、握出、解意当，意编、、、无 无 无 无 无织 贾 ： 贾 花提 纹 贾 花 其 ： 织织 贾 其 花 纹 提 ： 贾 因 ： 织 贾 纹 贾电电电电电期卡此卡纹 花板卡纹提此期 期卡提纹板花此卡而此期卡板卡子子子子子间花导花小 纹式花小花导间 间装花小式纹导梳使导间花式装信信信信信所纹纱纹样 版贾纹样原纱所 所置原样贾版纱栉该纱所纹贾置息息息息息有意针意形卡意理针有 有中理卡形针向低针有意卡中— ——，，，，，移匠的匠成提匠，的移 移针，提成的右位的移匠提针移移移移移选 选选位图根图工花图重根位 位的重花工根横移根位图花的位位位位位择 择择针和部和艺装和点部针 针排点装艺部移位部针和装排针 针 针 针 针意意意都纹还纹。置纹掌还都都列掌置。还时针还都纹置列在在在在在匠 匠匠处板是板的板握是处 处与握的是，左是处板的与高高高高高纸 纸纸高的与的结的典与高 高通典结与如邻与高的结通位位位位位— ——位制其制构制型其位 位丝型构其某的其位制构丝，，，，，时备它备和备贾它时 时的贾和它根贾它时备和的将 将将因因因因因，不工卡不， ，穿卡工不移卡不，工穿花 花花此此此此此贾发作提发贾 贾吊提作发位导发贾作吊纹 纹纹贾贾贾贾贾卡生原花生卡 卡形花原生针纱生卡原形转 转转卡卡卡卡卡导偏理组偏导 导式组理偏处针偏导理式移 移移导导导导导纱移移纱 纱移于发移纱到 到到织织纱纱纱纱纱针的的针 针的低生的针格格 格设设针针针针针都导导都 都导位左导都子 子子计计无无无无无与纱纱与 与纱，偏纱与意 意意；；偏偏偏偏偏贾针针贾 贾针则移针贾匠 匠匠移移移移移卡一一卡 卡一由，一卡纸 纸纸；；；；；梳样样梳 梳样于阻样梳上 上上栉，，栉 栉，控挡，栉— ——的到到的 的到制纱到的涂 涂涂运达达运 运达移线达运色 色色动花花动 动花位向花动一纹纹一 一纹针右纹一致凸凸致 致凸床垫凸致，盘盘， ，盘的纱盘，即控控即 即控凸，控即都制制都 都制盘缩制都按的的按 按的设减的按侧规规侧 侧规计了规侧向定定向 向定成一定向花位位花 花位在个位花纹置置纹 纹置此针置纹凸。。凸 凸。时距。凸盘盘 盘使。盘的 的的 移 的控控 控位控制制 制针制运运 运床运动动 动比动。。 。贾。卡梳栉向右少走一个针 针一样，到达花纹凸盘控制的规定位置。 掌握其提花原理，重点掌握典型贾卡提花组 织设计；
贾卡经编组织和编织工艺
一、贾卡经编组织的结构特点与用途
由贾卡提花装置分别 控制拉舍尔型经编机全幅 的各根部分衬纬纱线(或压 纱纱线、成圈纱线等)的垫 纱横移针距数，从而在织 物表面形成由密实、稀薄 和网孔区域构成花纹图案 的经编结构，称为贾卡提 花经编组织，简称贾卡经 编组织。图17-55所示为 一种衬纬型贾卡经编织物。
二、纹板式贾卡提花装置的结构和工作原理
下端搁置在纹板上。推针11的左 端就处于高位，对准压针栅2的 凸条。在压针栅向右运动时，凸 条压迫推针，使相对应的横针6 和竖针5的针钩侧被推动右移。 刀架3上提时就拉不到竖针钩， 竖针就保持在低位置，搁置在竖 针底板7上。
二、纹板式贾卡提花装置的结构和工作原理
二、纹板式贾卡提花装置的结构和工作原理
低，并与水平往复运动的压针栅 2的凹槽部分对准。各推针的右 端搁置在支承金属板的各圆孔中， 直径较大的圆柱体对准着各横针 的左端。在压针栅向右运动时， 左端对准凹槽部分的推针就不被 推动，与此推针相对应的横针6 和竖针5也就保持在原位。在刀 架3上提时，刀片就将这些竖针 上提。反之，如果纹板在该处不 冲孔，选择针22向下运动时，
二、纹板式贾卡提花装置的结构和工作原理
横移，即按控制梳栉的花纹 凸盘或链条所设置的规律作 横移垫纱。图17-59就表示了 贾卡导纱针在受相应的低位 移位针作用下产生横移变化 (也称“偏移”)的情况。图 17-59(1)表示在贾卡装置作 用下使移位针1上提，而移位 针2仍停留在低位。图1759(2)表示由于移位针床与贾 卡梳栉之间相对横移一针距，
三、贾卡经编起花的基本原理
在贾卡梳栉如上 述作4－4/0－0//衬纬 垫纱运动时，为了使 贾卡花纱能织人织物， 至少要在该梳栉的前 方配置一把成圈编织 的地梳栉，通常为织 编链的梳栉，从而形 成如图17-61所示的衬 纬编链双梳织物。
