交直流耐压试验接线图
高压电缆试验及检测方法
电力电缆1KV及以下为低压电缆;1KV~10KV为中压电缆;10KV~35KV为高压电缆;35~220KV为特高压电缆。
其中高压电缆是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆，多应用于电力传输的主干道。
高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。
当然，铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他外力损坏。
下面小编来讲解一下高压电缆试验及检测方法，具体内容如下：1.电缆主绝缘的绝缘电阻测量1.1试验目的初步判断主绝缘是否受潮、老化，检查耐压试验后电缆主绝缘是否存在缺陷。
绝缘电阻下降表示绝缘受潮或发生老化、劣化，可能导致电缆击穿和烧毁。
只能有效地检测出整体受潮和贯穿性缺陷，对局部缺陷不敏感。
1.2测量方法分别在每一相测量，非被试相及金属屏蔽（金属护套）、铠装层一起接地。
采用兆欧表，推荐大容量数字兆欧表（如：短路电流>3mA）。
0.6/1kV电缆测量电压1000V。
0.6/1kV以上电缆测量电压2500V。
6/6kV以上电缆也可用5000V，对110kV及以上电缆而言，使用5000V或10000V的电动兆欧表，电动兆欧表最好带自放电功能。
每次换接线时带绝缘手套，每相试验结束后应充分接地放电。
1.3试验周期交接试验新作终端或接头后1.4注意问题兆欧表“L”端引线和“E”端引线应具有可靠的绝缘。
测量前后均应对电缆充分放电，时间约2－3分钟。
若用手摇式兆欧表，未断开高压引线前，不得停止摇动手柄。
电缆不接试验设备的另一端应派人看守，不准人靠近与接触。
如果电缆接头表面泄漏电流较大，可采用屏蔽措施，屏蔽线接于兆欧表“G”端。
1.5主绝缘绝缘电阻值要求交接：耐压试验前后进行，绝缘电阻无明显变化。
预试：大于1000MΩ电缆主绝缘绝缘电阻值参考标准注：表中所列数值均为换算到长度为1km时的绝缘电阻值。
换算公式R算＝R测量/L，L为被测电缆长度。
水电站发电机试验方案和措施

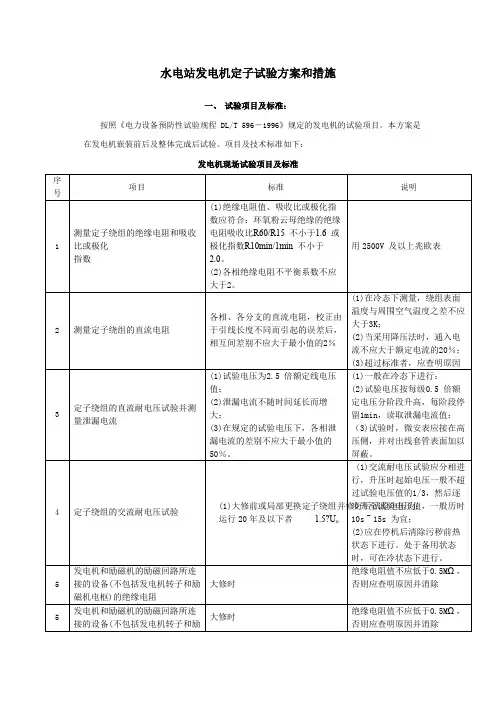

水电站发电机定子试验方案和措施一、试验项目及标准：按照《电力设备预防性试验规程DL/T 596－1996》规定的发电机的试验项目。
本方案是在发电机嵌装前后及整体完成后试验。
项目及技术标准如下：发电机现场试验项目及标准二、试验组织机构组长：XXX成员：XXX、XXXX、试验操作人：XXXX监护人：XXXX三、试验方案及步骤：定子整体试验前，必须经厂家和业主单位联合检查确认后，方能进行整体试验。
1、定子绕组的绝缘电阻吸收比测量应满足：（1）定子绕组的每相绝缘电阻值，在换算至100℃时，不低于按下式计算的数值。
R=Un/[1000+（Sn/100）] MΩ式中：Un-水轮发电机额定线电压单位为伏（kv）Sn-水轮发电机额定容量单位为千伏安（KVA）（2）在40℃以下时，环氧粉云母绝缘的绝缘电阻吸收比R60/R15不小于 1.6，或极化指数R10min/R1min不小于2.0。
（3）如果绝缘电阻不满足要求，则应对定子绕组进行加温干燥，定子干燥应做好下列准备工作：a.定子线圈端部圆周上等分布置酒精温度计8-10支，将线圈内测温电阻引至测温盘上；b.定子上覆盖帆布保温，并将定子下部的风道（如风洞盖板）盖严。
c.定子干燥用3台电焊机设备，进行干燥。
d定子绕组各相各并联支路相互连接起来，接好跨接引线。
跨接引线应用裸导线为宜。
e以调节通入定子电流的大小控制温升速率，温升速率一般为5～8℃/h，最后保持在80+5-10℃的范围内（以定子槽中测温电阻的读数为准，而酒精温度计的读数应为70℃左右）。
g每小时记录温度一次，每4～8h用2500兆欧表测量线圈对地绝缘电阻，应满足下列条件时，即可停止干燥。
h干燥结束后，以不超过10℃/h的速率降温至50℃，拆除引线和帆布罩及上下定子扶梯，让定子自然冷却，最后用干燥的压缩风将线圈清扫干净。
2、定子绕组的直流电阻测量：3、定子直流耐压试验：(1)交流耐压前，应分相分阶段进行3倍定子额定电压的直流耐压试验进行试验(2)各相泄漏电流不随时间的延长而增大；(3)在规定的试验电压下，各相泄漏电流的差别不应大于最小值的50％。
主变、高厂变、启备变试验措施
一、目的检验变压器及其主要附件、绝缘油在运输、存放及安装吊检过程中是否受到损伤，安装后质量是否符合技术标准要求，保证投入运行时设备安全、可靠。
二、编写依据1、GB 50150-91《电气装置安装工程电气设备交接试验标准》2、DL 5009-1-92《电力建设安全工作规程》（火力发电厂部分）3、厂家安装使用说明书及出厂报告。
三、调试范围聊城电厂新厂高厂变4台、主变7台、启/备变2台。
四、调试应具备条件1、试验时环境温度不低于5℃，空气相对湿度不高于80%。
2、试验所需仪器仪表配置齐全、合格。
3、参加调试人员熟练掌握试验方法，熟悉变压器结构、性能及相关的技术标准。
五、调试顺序与技术要求及标准（一）、吊检前的试验（二）、吊检时试验（三）安装完毕后的试验调试应具备的条件：①变压器本体及附件安装完毕，且已注入符合厂家要求数量的，经化验合格的#25绝缘油。
②变压器套管及其附件表面应干净、无油污、无灰尘。
③安装完毕，试验前变压器油须静置时间：高厂变为24小时以上，主变、启/备变为48小时以上。
六、附表：1、油浸式变压器绝缘电阻的温度换算系数注：①K为实测温度减去20℃的绝对值；②当测量绝缘值电阻的温度差不是表中所列数值时其换算系数A可用线性插入法确定。
2、tgδ（%）温度换算系数注:①K为实油温度减20℃的绝对值。
②当测量绝缘电阻的温度差不是表中所列数值时,其换算系数A可用线性插入法确定。
3、油浸电力变压器绕组直流试验电压标准及直流泄漏电流参考值七、附图：1、交流工频耐压试验接线图：K-电源开关 RD-熔断器 TY-调压器 R1、R2-限流电阻 LJ-过流继电器 K1-短路开关Bs-试验变压器 G-保护间隙 C1、C2-分压器电容 Cx-被试绕组电容2、介质损耗试验接线图：（1）反接线（2）正接线FKGS-介质损耗测试仪 CX-被试品电容3直流高压发生器输出电压Cx八、安全注意事项1、进入工作现场必须戴安全帽，进行高空作业应扎好安全带。
ydqc系列交直流高压试验变压器使用说明书
YDQC系列交直流高压试验变压器使用说明书一、产品概述YDQC系列轻型交直流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。
YDQC系试变轻串直交列产压流流符品验器型激DC AC 号容交流AC 输量直流DC 出KV A 电压KV二、产品结构YDQC系列轻型高压试验变压器铁芯为单框式。
线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。
高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
其内外部结构见图1。
图1：YDQC试验变压器结构示意图1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-二次级高压绕组；19-变压器油。
三、工作原理YDQC系列轻型高压试验变压器为单相变压器，联结组标号II。
单台高压试验变压器的工作过程，用交流220V（10KV A以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KV A以上调压器外附）调节0~200V（10KV A以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
其工作原理图见图2所示。
1、单台YDQC高压试验变压器工作原理示意图图2 ：单台YDQC高压试验变压器工作原理示意图在试验变压器中：a、x为低压输入端；A、X 为高压输出端；E、F为仪表测量端。
高压电气设备试验方法(一)
第一章
国家标准
电力设备预防性试验
GB 50150—2006《电气装置安装工程电气设
备交接试验标准》 2006年11月1日实施 电力行业标准 DL/T 596--1996《电力设备预防性试验规程》 1997年1月1日实施
6
第一节
1.定义：
绝缘电阻、吸收比、极化指数的测量
绝缘电阻：在绝缘结构的两个电极之间施加的直
电流的影响很大。低压电源对地的寄生电流In流经微安表， 42 虽对测量结果无影响，但使微安表抖动读数困难。
第三节
泄漏电流试验和直流耐压试验
图1-11 测量泄漏电流试验和直流耐压试验接线图(C) 采用上面结线，克服了A、B结线的缺点，但被试设备必需
对地绝缘。已安装好的在用设备无法做到外壳对地绝缘。此 结线适宜高压试验室内用。
15
第二节测量直流电阻的目的
a.电气设备因制造不良或运行中发生过 热、振动和受到机械应力，可能造成导 线断裂、接头开焊、匝间短路、触头过 热等缺陷。测量直流电阻的目的，是鉴 定设备导电回路的完整性及连接质量， 以发现和消除隐患，保证电气设备的运 行。 b.直流电阻是电气设备电流回路常用试 验，是检修预试中必不可少的试验项目
10
第一节
图1-3
绝缘电阻、吸收比、极化指数的测量
兆欧表原理结构图
0 + L G LV RV I2 I1 兆欧表等值电路图 E
∞ E L LV RA RV
LA G L3
RA
G LA -
兆欧表结构原理示意图
2008-05
11
第一节
绝缘电阻、吸收比、极化指数的测量
图1-4
数字式兆欧表框图
R L R
2-#6发电机交直流耐压试验技术安全措施
技术安全措施#6发电机定子绕组交直流耐压试验（A版）批准：李金志审定：毛正中审核：冯大军编写：胡汉宇湖北华电襄樊发电有限公司生产技术部2010年4月20日#6发电机定子绕组交直流耐压试验技术安全措施一、试验原因和目的交流耐压试验是检测线棒质量一道严格的工序。
主要考验线棒的抗电强度，保证运行电压下的绝缘水平,发现集中性的局部缺陷，如局部损伤、受潮、气泡等。
直流耐压试验能发现定子绕组的贯穿性缺陷及绕组端部的局部缺陷。
根据分段试验电压下的电压与泄漏电流的相应变化来分析泄漏电流的发展趋势。
在某些情况下（如受潮），还可以在绝缘未击穿之前就能发现绝缘缺陷。
发电机耐压试验是发电机的重要试验项目，由于试验是在高电压下进行，且交流耐压试验是一种破坏性试验，对线棒的损坏具有累积效应，所以试验前要做好充分的准备工作及完备的技术安全措施，试验人员对试验程序和方法要熟练掌握。
为使试验工作安全顺利进行，特编制本技术安全措施。
二、批准部门和文件根据公司批准的#6机检查性大修标准项目。
三、施工措施和要求1、发电机尾端及引出线软连接应拆开（在出线套管处拆）。
发电机与母线保持一段安全距离，封母接地。
2、发电机定子内冷水质通水，水流量接近额定值,水质合格，由电厂运行人员测试水导电率，水导电率应小于1.0×102us/m(20℃)。
3、发电机转子应接地短路，定子测温元件应短路接地，CT二次线圈短路接地，汇水管接地应临时拆开。
4、试验应在排氢后进行。
5、试验场所应挂指示牌，设明显遮拦。
6、使用的试验电源，容量足够。
7、试验场所照明充足，通讯情况良好。
8、试验开始前应确认：附件1：襄樊电厂#6发电机定子绕组高压试验安全技术措施确认表。
完成。
本试验技术安全措施经批准后，方可执行。
四、质量标准和依据1、《三相同步电机试验方法》GB/T 1029-932、《电力设备预防性试验规程》DL/T596-19963、《电业安全工作规程》4、厂家技术资料。
MEYD-3KVA50KV 试验变压器
一、概述：试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。
用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
二、结构交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。
线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；外壳为便携式，具有体积小、重量轻、外形美观、移动方便等优点。
三、工作原理用工频220V（10kVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到YD-10kvA/50kv试验变压器初级绕组。
根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。
此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的 2 错误！未指定书签。
倍。
本系列产品分为三大类：交流型命名为YD、交直流两用型命名为YDZ，同时可将带有200V抽头的YD、YDJZ连接成串激式试验变压器。
四、技术参数1.系列交流试变技术参数型号容量（KVA）高压输出电压（KV）高压输出电流（mA)低压输入变化温升℃30分钟V AYD-1.5 1.5 50 30 200 7.5 500 10 YD-3 3 50 60 200 15 500 10 YD-5 5 50 100 200 25 500 10 YD-10 10 50 200 220/380 50/26 500 10 YD-20 20 50 400 380 53 500 10YD-30 30 50 600 380 79 500 10 YD-40 40 50 800 380 105 500 10 YD-50 50 50 1000 380 132 500 10 YD-5 5 100 50 200 25 1000 10 YD-10 10 100 100 200/380 50/26 1000 10 YD-20 20 100 200 380 53 1000 10 YD-30 30 100 300 380 79 1000 10 YD-40 40 10 400 380 105 1000 10 YD-50 50 100 500 380 132 1000 10 YD-100 100 100 100 500 263 1000 10 YD-150 150 100 1500 500 300 1000 10 YD-200 200 100 2000 500 400 1000 10 YD-250 250 100 2500 380 500 1000 10 YD-20 20 150 133 380 53 1500 10 YD-30 30 150 200 380 79 1500 10 YD-50 50 150 333 380 132 1500 10 YD-100 100 150 666 500 263 1500 10 YD-150 150 150 1000 500 300 1500 10YD-200 200 150 1333 500 400 1500 10 YD-250 250 150 1666 380 500 1500 10 YD-30 30 200 150 380 79 2000 10 YD-50 50 200 250 380 132 2000 10 YD-100 100 200 500 380 263 2000 10 YD-150 150 200 750 500 300 2000 10 YD-200 200 200 1000 500 400 2000 10 YD-250 250 200 1250 500 500 2500 10 YD-30 30 250 120 380 79 2500 10 YD-50 50 250 200 380 132 2500 10 YD-100 100 250 400 380 263 2500 10 YD-150 150 250 600 500 300 2500 10 YD-200 200 250 800 500 400 2500 10 YD-250 250 250 1000 500 500 2500 10注：100KVA及以上的输入电压可提高到3000V或者由用户提出。
电缆主绝缘直流耐压试验方法
电缆主绝缘直流耐压试验方法1、试验接线及仪器设备的选择根据规程，500kV交流电缆的直流耐压试验电压为775kV，产生直流高电压的方法通常是将工频高电压经整流而变换成直流高电压的方法，而利用倍压整流原理制成的直流高压串级装置能产生出更高的直流试验电压。
如图1-1所示。
图1-1 直流耐压试验原理接线图1.1 交流高压电源这部分包括升压变压器T2、调压变压器T1和控制保护装置等。
T1--调压变压器，输出电压0～400V，容量为20kVA。
T2--升压变压器，采用武汉研创高科生产的YDJ系列试验变压器，输入电压380V，输出电压300kV(具体电压的高低根据所选择的串级直流高压发生器的级数来定)，变压器容量要大于10kVA。
1.2 串级直流倍压整流以选择1000kV多级直流高压发生器，考虑到试品为大电容设备，在设备选择时主要考虑设备的容量，对电压脉动系数可以不做特别要求，要求输出电流大于10mA。
1.3 保护电阻R直流耐压试验在加压的瞬间会产生较大的充电电流。
电流绝缘击穿的瞬间，回路内会有很大的击穿电流流过，试验结束后放电时电缆上大量剩余电会在很短时间里流入大地。
这些电流如果不加限制就会损坏试验变压器、硅堆、微安表等，陡度很大的电流谐波也会导致电缆绝缘的损坏，因此试验回路中必须串联限流电阻将电流限制在允许的范围内。
一般采用水电阻作为保护电阻。
其选用原则是：当试品击穿时，既能将短路电流限制在硅堆的允许电流之内，又能使电源控制箱内的过流继电器可靠动作，同时，电阻表面在全电压作用下不能闪络，而且正常工作时水电阻上的压降不应过大(约在试验电压的1%以下)。
水电阻的阻值根据直流试验电压而定，一般取10Ω/V。
本试验当中水电阻阻值为R=775×10=7.75MΩ。
1.4 滤波电容C滤波电容的作用是使试验电压的波形平稳，一般取0.1μF左右。
如无合适的电容器，可用几个电压较低的电容器串联，以提高耐压强度。
