立交桥施工交通组织方案
立交桥施工方案
立交桥施工方案立交桥建设是城市交通建设中重要的组成部分，本文将介绍立交桥施工方案的具体步骤和注意事项。
1. 前期准备在进行立交桥施工前，需要进行充分的前期准备工作。
这包括以下几个方面：•方案设计：立交桥的设计方案需要经过专业工程师的设计，确保结构合理、施工可行。
•施工图纸：制定详细的施工图纸，包括各种工程量的计算和预估。
•材料准备：准备好施工所需的各种材料，确保质量合格。
•人员组织：确定施工人员组织架构和分工，保证施工有序进行。
2. 施工过程立交桥的施工过程通常包括以下几个主要步骤：2.1 基础施工•桩基施工：首先进行桩基工程的施工，确保桥梁的牢固稳定。
•基础墩台：在桩基的基础上建立起基础墩台的结构。
2.2 桥梁施工•主梁架设：主要包括桥梁的主梁架设工作，确保主梁的平整。
•支座安装：安装好桥梁的支座，确保桥梁的支撑稳固。
•预应力张拉：进行桥梁的预应力张拉工作，确保桥梁的承载能力。
2.3 防水防腐•防水处理：对桥梁进行防水处理，确保桥梁长期使用不受潮湿的影响。
•防腐涂装：对桥梁进行防腐涂装，确保桥梁不受化学腐蚀。
3. 安全保障在立交桥施工过程中，安全是最重要的考虑因素。
需要采取以下安全保障措施：•严格遵守施工安全规范，加强施工现场的安全管理。
•提供必要的安全装备和防护措施，确保施工人员的安全。
•定期进行安全检查和隐患排查，及时消除安全隐患。
4. 环境保护立交桥施工过程中，需要重点关注环境保护问题，保护周边环境，减少对生态的影响。
需要采取以下环保措施：•合理回收利用施工废弃物，减少对环境的污染。
•严格控制施工噪音和粉尘污染，保护周边环境的生态平衡。
结语立交桥施工是一项复杂的工程，需要高度重视施工安全和环保问题，确保施工的质量和进度。
只有通过严格的管理和科学的施工方案，才能顺利完成立交桥的建设，为城市的发展贡献力量。
施工阶段交通组织方案
施工阶段交通组织方案一、交通组织方案原则1、保障安全：保障施工区域施工安全，保障分流、道路交通安全，保障衔接区域如分合流点、施工场地与行车道交界处等关键部位的各类人员及财产安全。
2、影响最小：交通、质量、环境（社会及经济环境）、时间等影响最小化。
二、交通改道前施工准备1、交通管制设施的准备交通组织方案以不封闭高速公路行为原则，尽量减少半幅封闭时间，确保兰海高速公路畅通和施工安全，根据《道路交通标志和标线》（GB5768-2009）《公路养护安全作业规程》（JTGH30-2015）在交通组织区段内设置安全隔离防护设施。
根据施工计划及交通组织设计，按相关交通规定准备相应的标志标牌，锥筒、连排木马、防撞桶等隔离设施、LED指示灯、频闪灯、速度反馈仪等。
2、宣传及其它报批程序的完善（1）做好交通组织宣传工作，通过新闻媒体（包括报刊、广播、电视、互联网络等）、高速路口放置公告等，向社会公告施工路段的信息。
（2）要求中标施工单位按有关规定，在相关部门办理各种手续，制定交通管制方案。
（3）在开工前半个月，向交警部门申请，向社会发布公告，同时施工路段收费站入口处发布施工管制信息，提示请过往车辆注意减速按施工路段标志指示行驶。
（4）需要拆除现有交通设施，开设路口，改变车道位置等均认真作好方案，提前报交警大队等有关部门批准，方可实施。
三、分离式立交桥处道路交通组织1、分离式立交桥处道路交通组织原则（1）合理确定施工工期和施工区段，立体交叉桥范围前后设置临时的封闭设施；（2）保证施工顺序的合理性，与全线保通方案相配合；设置必要的交通标志、安全设施等，保证施工车辆出入的方便和安全；（3）交通组织与各施工工序协调一致；（4）临时通行的导行路应该满足基本的行驶要求，保证足够的视距，确保行车安全；2、分离式立交桥处道路交通组织设计根据现场及施工情况，分离式立交桥进行全封闭施工，施工顺序先开挖下穿节点位置再进行桥梁施工及恢复路面及相关设施。

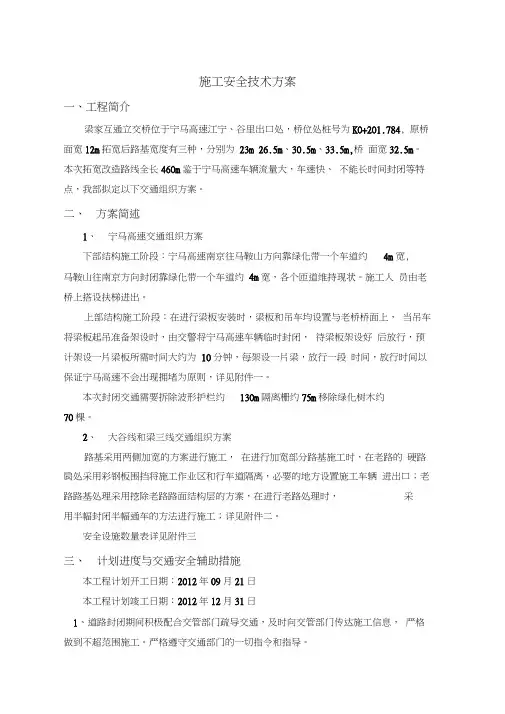

互通立交桥施工安全技术方案
施工安全技术方案一、工程简介梁家互通立交桥位于宁马高速江宁、谷里出口处，桥位处桩号为K0+201.784, 原桥面宽12m拓宽后路基宽度有三种，分别为23m 26.5m、30.5m、33.5m,桥面宽32.5m。
本次拓宽改造路线全长460m鉴于宁马高速车辆流量大，车速快、不能长时间封闭等特点，我部拟定以下交通组织方案。
二、方案简述1、宁马高速交通组织方案下部结构施工阶段：宁马高速南京往马鞍山方向靠绿化带一个车道约4m宽,马鞍山往南京方向封闭靠绿化带一个车道约4m宽，各个匝道维持现状。
施工人员由老桥上搭设扶梯进出。
上部结构施工阶段：在进行梁板安装时，梁板和吊车均设置与老桥桥面上，当吊车将梁板起吊准备架设时，由交警将宁马高速车辆临时封闭，待梁板架设好后放行，预计架设一片梁板所需时间大约为10分钟，每架设一片梁，放行一段时间，放行时间以保证宁马高速不会出现拥堵为原则，详见附件一。
本次封闭交通需要拆除波形护栏约130m隔离栅约75m移除绿化树木约70棵。
2、大谷线和梁三线交通组织方案路基采用两侧加宽的方案进行施工，在进行加宽部分路基施工时，在老路的硬路肩处采用彩钢板围挡将施工作业区和行车道隔离，必要的地方设置施工车辆进出口；老路路基处理采用挖除老路路面结构层的方案，在进行老路处理时，采用半幅封闭半幅通车的方法进行施工；详见附件二。
安全设施数量表详见附件三三、计划进度与交通安全辅助措施本工程计划开工日期：2012年09月21日本工程计划竣工日期：2012年12月31日1、道路封闭期间积极配合交管部门疏导交通，及时向交管部门传达施工信息，严格做到不超范围施工。
严格遵守交通部门的一切指令和指导。
2、在疏导交通的出入口设置规范的警示标识，夜间设置足够的照明和红色警示灯，告诫车辆按道限速行驶，安全通过施工路段。
3、保持施工路段的整洁，切实做到路面无泥浆、无油污、无积水、无障碍物。
4、杜绝野蛮施工，保护好施工区域内的现状管线，防止因损坏管线造成意外伤害，危及交通安全。
武功互通立交施工方案
武功互通立交区段施工组织方案一、编制依据及原则1、编制依据⑴、业主提供的西宝高速公路改扩建工程B-C07合同段的《合同文件》、《两阶段施工图设计》、《总体施工组织设计》及其它有关设计资料等。
⑵、交通部颁布的现行《公路路基施工技术规范》、《公路桥涵施工技术规范》、《公路工程质量检验评定标准》等规范和标准。
⑶、现场踏勘调查资料、我公司《质量手册》、《程序文件》等。
⑷、企业施工管理水平、技术装备以及类似工程施工经验。
⑸、当地政府在环境保护等方面的具体规定和要求。
⑹、业主对工期、质量方面的特定要求。
2、编制范围西宝高速公路改扩建工程B-C07合同段武功互通立交区段工程，起点桩号K216+660，终点桩号K218+470，路线长1.81km。
3、编制说明本施工组织设计是依据设计图纸、技术规范、并遵照ISO系列标准、质量手册及程序文件要求，根据项目部技术装备、机械设备和人员情况及有关工程质量、安全、环保的各项规章制度，结合本工程工期、地质条件及现场施工环境而进行编制的。
本施工组织设计包括总体施工方案、施工进度计划、施工平面布置及工期保证措施，质量及安全生产保证措施，文明施工及环境保护等。
4、编制原则⑴合理配置资源，满足工程需要的原则⑵突出重点，统筹安排的原则⑶安全生产，预防为主的原则⑷规范施工，确保工程质量的原则⑸加快施工，保障畅通的原则⑹保护环境，文明施工的原则二、工程总体概况西安～宝鸡高速公路是《国家高速公路网规划》中横向线连云港—霍尔果斯高速公路（G30）在陕西省境内的重要组成路段，同时也是陕西省交通运输主动脉和“黄金干线”的重要路段。
西宝高速公路改扩建B-C07合同段工程位于陕西省武功县、兴平市境内。
起讫桩号为K201+625～K218+470，全长16.845km。
1、主要技术标准设计速度：100km/h；路基宽度：原有旧路宽24.5m,向两侧拼接加宽为41m的双向八车道,原有旧路维持原断面,加宽左、右幅路基。
立交桥的施工方案
立交桥的施工方案立交桥的施工方案主要包括以下几个步骤：规划设计、验收审批、土地征收、主体施工和收尾工程。
具体如下：首先，需要进行立交桥的规划设计。
规划设计应充分考虑路网的交通流量、交通组织原则和地形地貌等因素，通过合理布局和结构设计，确保立交桥的功能实用、安全稳定。
在规划设计中，还需要考虑到周边环境的保护和美化，使立交桥与周围环境相协调。
然后，进行验收审批。
施工单位需要向相关部门提交规划设计和施工方案，并经过审查、评审和验收。
只有通过验收审批，施工单位才能正式进入施工阶段。
接下来，进行土地征收。
为了建设立交桥，可能需要征收一定面积的土地。
施工单位需要按照国家的相关规定和程序，与土地所有方进行土地征收协商，并支付相应的补偿费用。
征收后的土地需要进行清理和平整，为后续的施工工作做好准备。
然后，进行主体施工。
主体施工主要包括桥墩和桥面的建设。
桥墩的建设需要先进行桩基打设，然后根据设计要求进行桥墩的浇筑和固化。
桥面的建设主要包括梁体的制作和架设，以及桥面铺装等工作。
施工过程中，需要严格按照相关标准和要求进行质量控制，并保证施工安全。
最后，进行收尾工程。
收尾工程主要包括交通标线、照明设施、排水设施等的安装和调试，以及周边环境的恢复和美化。
同时，还需要进行相关验收和评估工作，确保立交桥的质量符合要求，投入使用后安全可靠。
总结起来，立交桥的施工方案涉及到规划设计、验收审批、土地征收、主体施工和收尾工程等多个环节。
在每个环节中，施工单位都需要严格按照相关规定和要求进行施工，并保证施工过程中的安全和质量。
国道立交桥工程施工方案
本项目为某城市国道立交桥工程，位于城市中心区域，是城市交通的重要组成部分。
立交桥全长X米，主桥跨度为Y米，主桥桥面宽度为Z米，桥下净空高度为W米。
立交桥采用全互通式设计，分为上下两层，上层为快速路，下层为城市主干道。
项目总投资为XX万元。
二、施工组织与管理1. 施工组织机构成立立交桥工程指挥部，负责项目的整体规划、协调、指挥和监督。
下设工程部、技术部、质量部、安全部、物资部、财务部等部门。
2. 施工进度计划根据项目特点，制定合理的施工进度计划，确保工程按期完工。
具体施工进度如下：（1）施工准备阶段：1个月（2）基础工程阶段：2个月（3）主体结构施工阶段：4个月（4）桥面及附属设施施工阶段：2个月（5）竣工交验阶段：1个月三、施工工艺与技术1. 基础工程（1）桩基础施工：采用旋挖钻机进行钻孔灌注桩施工，桩径为1.2米，桩长为20米。
（2）承台施工：采用模板、钢筋、混凝土等材料，按设计要求进行承台施工。
2. 主体结构施工（1）桥墩施工：采用滑模施工工艺，分为墩身和盖梁两部分。
（2）主桥施工：采用悬臂现浇法，分为左右两幅进行施工。
3. 桥面及附属设施施工（1）桥面铺装：采用沥青混凝土铺装，厚度为10厘米。
（2）桥面排水：设置桥面排水沟，采用雨水口、排水管等设施。
（3）照明及交通设施：安装路灯、标志牌、交通信号灯等设施。
四、质量控制与保证措施1. 质量控制体系建立健全质量控制体系，确保工程质量达到国家标准。
2. 材料质量控制严格材料采购、检验、验收制度，确保材料质量符合要求。
3. 施工过程控制加强施工过程控制，严格执行施工规范和操作规程，确保施工质量。
4. 成品保护措施加强成品保护，采取有效措施防止污染、损坏。
五、安全与环境保护措施1. 安全生产责任制明确各级人员的安全责任，落实安全生产责任制。
2. 安全防护措施设置安全警示标志，采取安全防护措施，确保施工安全。
3. 环境保护措施遵守国家环保法规，采取有效措施减少施工对环境的影响。
宝安区西乡大道107国道立交桥工程施工组织设计方案
宝安区西乡大道107国道立交桥工程2号标书施工组织设计方案目录一、编制依据…………………………………………………二、工程概况…………………………………………………三、施工组织管理机构………………………………………（一）、项目经理部组建图……………………………（二）、施工组织管理机构的运作……………………四、施工准备…………………………………………………五、施工方案及施工方法……………………………………（一）、主要工程项目的施工方法……………………（二）、主要工程项目的工艺流程图…………………六、施工总平面布置…………………………………………（一）、总平面布置的原则……………………………（二）、施工总平面布置图……………………………（三）、交通组织方案…………………………………（四）、交通维护………………………………………（五）、用水用电方案…………………………………七、施工工期及工期进度计划………………………………（一）、施工总进度控制………………………………（二）、交叉项目的施工安排…………………………（三）、工程进度计划横道图…………………………（四）、施工进度计划网络图…………………………（五）、劳动力组织计划………………………………（六）雨天施工措施……………………………………（七）、主要材料表………………………………………八、施工机械、设备配备…………………………………（一）、主要施工机械表………………………………（二）、主要机械、设备动员周期进场计划表………九、质量保证措施……………………………………………（一）、工程质量管理组织机构………………………（二）、主要工序质量控制程序图……………………（三）、质量检查程序图………………………………（四）、确保工程质量的措施…………………………十、施工安全、环境保护和文明生产措施…………………（一）、安全生产管理体系图…………………………（二）、安全生产管理措施……………………………（三）、安全用电及电气防火措施……………………（四）、安全生产技术措施……………………………（五）、文明生产措施…………………………………（六）、环境保护措施…………………………………十一、降低工程成本造价措施………………………………十二、文明施工工程设计……………………………………（一）、围栏结构图……………………………………（二）、施工现场临时设施的设计要点………………十三、施工图表………………………………………………一、编制的依据1、中国市政工程中南设计研究院深圳（宝安）分院95年11月设计的深圳市宝安区西乡大道（东段）市政工程施工图。
内江邱家嘴立交桥施工方案
内江邱家嘴立交桥施工方案1. 引言内江邱家嘴立交桥是内江市重要的交通枢纽，承担着连接内江市区和周边地区的重要功能。
为了提高交通效率和安全性，内江市决定对邱家嘴立交桥进行改建和扩建工程。
本文档将详细介绍内江邱家嘴立交桥施工方案。
2. 施工目标内江邱家嘴立交桥改建和扩建工程的主要目标如下：1.提高交通通行能力：通过增加车道和改善交通流线，提高邱家嘴立交桥的通行能力，缓解交通拥堵。
2.改善交通安全：优化立交桥结构和道路标志，提高交通安全性，减少交通事故发生率。
3.提高出行效率：通过改善交通组织和引导，提高出行效率，减少通行时间。
3. 施工内容内江邱家嘴立交桥改建和扩建工程包括以下主要内容：1.桥面扩宽：扩大邱家嘴立交桥的桥面宽度，增加车道数量，提高通行能力。
2.桥梁加固：对邱家嘴立交桥的桥梁结构进行加固和维修，确保结构安全性。
3.交通组织优化：对邱家嘴立交桥及其周边道路进行交通组织优化，减少交通拥堵。
4.交通标志改造：更新邱家嘴立交桥的交通标志和标线，提高交通安全性。
4. 施工方案4.1 桥面扩宽桥面扩宽是内江邱家嘴立交桥改建工程的重要部分。
桥面扩宽将采用如下流程进行施工：1.施工准备：清理桥面，搭建临时支撑等设施，确保施工的安全性。
2.拆除原有护栏和隔离墩：将原有桥面护栏和隔离墩拆除，为桥面扩宽腾出空间。
3.扩宽桥面：在原有桥面的两侧，新建并连接新的桥面，增加车道数量，提高通行能力。
4.安装新的护栏和隔离墩：在新建的桥面上安装新的护栏和隔离墩，确保交通安全性。
4.2 桥梁加固邱家嘴立交桥的桥梁加固工程将采用如下措施进行施工：1.桥梁检测：对邱家嘴立交桥的桥梁结构进行全面检测，确定加固点和加固方案。
2.加固设计：根据桥梁检测结果，制定桥梁加固的设计方案，包括使用钢板、加固梁等材料和结构。
3.施工实施：根据加固设计方案，对邱家嘴立交桥的桥梁结构进行加固施工，确保结构的安全性。
4.3 交通组织优化针对邱家嘴立交桥及其周边道路的交通拥堵问题，将采取如下措施进行交通组织优化：1.调整道路标线：根据交通流量和通行需求，对邱家嘴立交桥及其周边道路的道路标线进行调整，提高交通效率。
立交桥钢箱梁施工交通组织及保障措施
立交桥钢箱梁施工交通组织及保障措施立交桥钢箱梁是一种常见的立交桥结构形式，具有结构牢固、承载能力强等优势。
在进行立交桥钢箱梁施工的过程中，需要做好交通组织和保障措施，以确保工程施工顺利进行，同时最大限度地减少对交通的影响。
下面是对立交桥钢箱梁施工交通组织及保障措施的详细介绍。
一、交通组织措施：1.制定详细的施工方案和进度计划，明确施工期间交通组织的具体措施、路线、时间等。
确保施工期间交通流畅，最大限度地减少对交通的影响。
2.根据施工现场的具体情况，进行合理的交通分流设计。
设置合理的临时交通标志、警示牌、导向标线等，指示车辆行驶方向，确保安全有序。
3.事先与相关部门沟通，协调好公交、出租车、校车等特殊车辆的行驶路线和停靠点，确保公众出行受影响最小化。
4.对施工区域周边道路进行实地考察，查看路况，评估交通流量和车辆速度，确定最佳的道路分流方案，避免交通拥堵。
5.在施工现场周边设置合理的交通路线标志，包括施工指示标志、出入口标志、人行道标志等，提醒行人和车辆注意施工区域。
6.在施工现场周边设置临时的交通标志和警示设备，如限速标志、警示灯等，提醒过往车辆遵守交通规则，确保施工期间的交通安全。
二、施工现场安全保障：1.严格遵守施工安全规范，制定并执行专项安全操作规程。
对施工区域进行封闭管理，设置专人负责管理和指导施工现场的安全操作。
2.合理布置和设置施工现场的围挡、栏杆等隔离设施，防止施工材料和设备滑落或掉落，造成人员伤害和交通事故。
3.施工现场周边设置安全警示牌和信息发布板，宣传施工的时间和路线，提醒行人和车辆保持警惕，绕行施工区域。
4.提前采取措施，确保施工现场的施工车辆和设备安全，避免车辆推挤、倾翻等意外情况发生，同时保证车辆的正常出入口。
5.加强对施工人员的安全教育和培训，使其具备安全意识和操作技能，提高施工现场的安全管理水平。
三、施工期间的交通安全监控：1.配置监控设备，实施施工期间的交通安全监控。
立交工程施工方案
一、工程概况本立交工程位于市区核心区域，为缓解交通压力，提高道路通行能力，决定在该区域建设一座立交桥。
立交桥全长1000米，包括主线桥、匝道桥、互通立交、地面辅道等部分。
工程总投资约2亿元，工期为2年。
二、施工组织机构1. 项目经理部：负责整个工程的施工组织、协调和管理。
2. 技术组：负责施工方案、技术指导、质量监督等。
3. 质量组：负责工程质量、进度、安全等方面的监督检查。
4. 安全组：负责施工现场的安全管理工作。
5. 物资组：负责施工材料的采购、运输、保管等工作。
三、施工方案1. 施工顺序（1）主线桥施工：先进行桩基施工，再进行承台、墩身、梁体施工。
（2）匝道桥施工：先进行桩基施工，再进行承台、墩身、梁体施工。
（3）互通立交施工：先进行桩基施工，再进行承台、墩身、梁体施工。
（4）地面辅道施工：先进行路基施工，再进行路面施工。
2. 施工方法（1）桩基施工：采用旋挖钻机进行钻孔灌注桩施工。
（2）承台、墩身施工：采用模板浇筑施工，模板采用钢模板。
（3）梁体施工：采用支架法进行现浇梁体施工。
（4）互通立交施工：采用预制梁拼接施工。
（5）地面辅道施工：采用分层施工法，先进行路基施工，再进行路面施工。
3. 施工进度（1）桩基施工：预计工期为3个月。
（2）承台、墩身施工：预计工期为4个月。
（3）梁体施工：预计工期为5个月。
（4）互通立交施工：预计工期为6个月。
（5）地面辅道施工：预计工期为3个月。
四、质量保证措施1. 严格按照设计图纸和施工规范进行施工。
2. 加强施工现场的质量管理，确保施工过程中的各项指标符合要求。
3. 对施工材料进行严格检验，确保材料质量合格。
4. 加强施工过程中的质量监督，及时发现并解决问题。
五、安全保证措施1. 建立健全施工现场的安全管理制度，严格执行。
2. 加强施工现场的安全教育，提高施工人员的安全意识。
3. 对施工现场进行定期安全检查，及时发现并消除安全隐患。
4. 加强施工现场的应急救援措施，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
立交工程施工期间交通组织方案2016年8月１０日目录ﻫ1、工程概况ﻩ错误!未指定书签。
1.1、项目位置 ............................... 错误!未指定书签。
1.２、项目概述 .............................. 错误!未指定书签。
1．3、桥梁工程技术标准ﻩ错误!未定义书签。
2、交通组织要求................................. 错误!未定义书签。
3、总体交通组织方案ﻩ错误!未指定书签。
４、施工期间交通组织及现场临时设施布置方案ﻩ错误!未定义书签。
4.1、工程施工期间交通组织原则ﻩ错误!未指定书签。
４.2、现场施工交通组织要求................... 错误!未定义书签。
4．3、各分项工程施工的交通组织方案ﻩ错误!未定义书签。
4．4、主要导行措施ﻩ错误!未指定书签。
5、安全保证措施ﻩ错误!未指定书签。
５.1、现场安全组织ﻩ错误!未定义书签。
5.2、事故应急处理小组ﻩ错误!未指定书签。
5.3、安全保证措施............................ 错误!未定义书签。
６、现场文明施工及环境保护...................... 错误!未指定书签。
6．1、防尘措施ﻩ错误!未定义书签。
6．２、降噪措施.............................. 错误!未指定书签。
附件:《施工期间交通组织方案图》ﻬ施工期间交通组织方案1、工程概况１．1、项目位置本项目属于现状城市道路改拓建工程,项目地处遵义市汇川区东面,位于遵义市区大连路、长沙路交叉口及东联线及长沙路交叉口之间，为连接中心主城区及新蒲新区主要的交通咽喉要道，亦是南北向交通及东西向交通转换的重要节点。
本次改拓建根据现状市政道路路幅宽度、交通量大小以及周边建筑分布情况，在大连路及长沙路交叉口处将原平面交叉方式改为简易三层立交,大连路主线上跨、昆明路及长沙路主线下穿，中间平层采用信号灯管控,同时对长沙路(大连路-东联线)段进行局部拓宽改造。
达到快速疏通南北向、东西向直行主导交通,优化路段及转向交通流向的作用。
在有限的道路空间上，科学合理地分配路权,使道路交通始终处于有序、高效的运行状态，从而构建快速、便捷、高效的交通网络。
1.2、项目概述1、大连路上跨立交桥大连路上设置双向4车道高架桥,桥跨布置为:１×35m预应力钢筋砼箱梁（第一联)＋（35+６0+３5m预应力钢筋砼连续箱梁(第二联）+4×３5m预应力钢筋砼连续箱梁(第三联),全桥共计三联,全长３1５m,桥宽16．5m(０.５ｍ防撞护栏+7.5ｍ车行道+０．5m中隔墙+7．5m车行道+0.5m防撞护栏）。
大连路起点引道(Ｋ０+25０~K０+38３),长133m，终点引道(K０＋698~K0+820），长1２2m，两侧引道合计255m,引道宽1６．5m，高架两侧辅道车行道宽7.5ｍ，起点至交叉口段道路全宽37．5m、交叉口至医学院田径场段道路全宽３8m。
并在K0+4４6及Ｋ0＋5３5处设置两座人行地道,通道净宽５m。
2、下穿通道段昆明路主线下穿大连路拉槽桥梁段采用１-16．5m钢筋混凝土框架桥。
桥梁全长98m(沿长沙路方向),桥梁段起点桩号为K0+154.415、终点桩号为K0+2５2.415。
通道道宽１6.5０.75m(排水沟）+0．２5ｍ(路缘带)+3.5m(车行道）＋3.５m(车行道)+０.５ｍ(双黄线)+3.5m（车行道)+３.5m(车行道）+０．２５m(路缘带)+0．7５m(排水沟)。
3、项目施工期6个月。
1.３、桥梁工程技术标准１、设计荷载:大连路高架桥及长沙路框架桥:城级;2、桥面宽:大连路高架桥：0.５m(防撞护栏)＋7.５m（车行道)+0.5ｍ(中隔墙)+7.５m(车行道)＋０．5m(防撞护栏）=16．５m，双向四车道。
长沙路拉槽:0.75m（排水沟)+0.2５m（路缘带)+3.５m（车行道）+３.5m(车行道）+0.5ｍ（双黄线)+3.5m(车行道)+3.5ｍ(车行道)+0.25ｍ(路缘带）+0.75ｍ（排水沟)=16．５m，双向四车道。
人行天桥:天桥桥面宽4.0ｍ,梯道宽2.5m。
地下通道：地道主通道净宽５．０m，梯道净宽3.0m。
３、大连路高架桥位于右偏半径为３00m的圆曲线上。
4、桥梁横坡：大连路高架桥为１.5%双向人字横坡,长沙路框架桥桥梁段根据交叉口竖向设计调整横坡。
5、桥梁设计基准期：１０0年。
6、桥梁设计使用年限：１00年。
７、桥下净空：大连路高架桥下车行道范围内净空不小于５.０m；拉槽桥梁段下车行道范围内净空不小于5.0m。
8、设计行车速度:高架桥设计行车速度为30、地道桥设计行车速度为30。
9、抗震设防烈度：６度、地震动峰值加速0.０5g。
2、交通组织要求通过项目前期现场调查，大连路为遵义市城区主要干道,道路交通量非常大，特别是早晚高峰期间拥堵十分严重。
按照地方政府及业主要求,整个项目施工期间,大连路不能封闭交通；昆明路因世贸城施工未完成，其处于半封闭状态，大连路临街存在建筑物要进行拆除，未尽量降低施工期间对大连路交通的干扰,昆明路、长沙路采取全封闭施工。
3、总体交通组织方案大连路总体上采取“边施工、边通车”的原则，尽力保障大连路上货车、小车、客车的通行，并采取减速措施，局部施工路段并道行驶，个别路口设置行车、行人横通道。
施工期间昆明路、长沙路采取全封闭。
施工期间大连路交通组织总体方案4、施工期间交通组织及现场临时设施布置方案4.1、工程施工期间交通组织原则总体上采取“边施工、边通车”的原则，尽力保障大连路上货车、小车、客车的通行，并采取减速措施，局部施工路段并道行驶,个别平交路口根据需要设置行车、行人通道。
４.2、现场施工交通组织要求1、大连路车流量较大，作业中应认真按照《安全生产法》、《中华人民共和国道路交通管理条例》和贵州省、遵义市人民政府颁发的各项道路工程施工安全管理规定，做好施工中的安全工作和现场管理工作，努力杜绝事故的发生。
在施工前,对交通安全临时设施及采取的安全措施等要做好充分的准备工作:（1)及时及交警部门和路政管理部门取得联系,制定详细的现场交通管理方案。
(2)根据施工路段的交通流量情况合理安排施工计划，确定施工路段长度。
(３)由交警部门和路政部门根据施工路段的交通情况,合理确定施工区限速等交通管制措施。
其中施工区的限速选择应符合下列原则：(a）限制速度不能超过施工区的最大安全速度,施工区的最大安全速度及施工区人员活动、施工类型及道路的情况有关;(b)限制速度应考虑到路上通行的绝大多数车辆的速度，不宜过低；(c)限制速度宜统一，并提供给司机突发事件和对交通控制设施及人员指示的反应时间。
（4)施工时,应通过路政及交警部门利用发布公告及可变情报板等手段发布道路施工消息，提醒过路车辆注意施工情况。
（５）按预先确定的交通控制方案,合理布置施工区域交通安全标志。
(6)施工前,应对所有施工人员进行安全教育，从思想上重视安全施工。
特别要加强在高速公路内作业的安全注意事项的教育。
（7)所有上路的施工机具、车辆事先调试完毕,保障施工机具的正常运转。
(８）施工单位应协同交警部门和路政管理部门制定紧急应变措施,包括紧急情况下的交通疏导措施等。
2、施工前,要确定施工区的安全管理施工方案，画出安全管理方案示意图,写出必要的文字说明,经施工监理审核同意后施行。
方案内容包括:(1）施工区的基本区划。
在施工时为了保证给道路使用者和施工工人提供最大的安全保护,本工程涉路施工交通控制区,即施工作业控制区应设置如下分区:(1)警示区→(２）前渐变区→（3）缓冲区→(4）作业区→（5）后渐变区→（6)终止区六个区段。
3、施工区内设施布设：施工区安全设施的布设应按《城市道路交通标志和标线设置规范》（500３8-2015)的有关规定执行，布设图例见《城市道路交通标志和标线设置规范》或本方案附录所示。
其中限速标志的设置，应报交警部门审批确定。
（1)警示区作用:提示前方道路施工,使行车者注意交通变化情况，以便及时采取措施。
本工程警示区设置长度为2。
在该区段前，应设立施工预告标志,用于通告道路的交通阻断、绕行情况，使司机有时间调整其行车速度。
施工预告标志采用固定方式设置在行车方向右侧醒目的地方。
警示区内每隔一定距离应设置有关标志，第一个警告标志到下一个标志的间距不得超过300m。
最后一个标志离前渐变区的第一个渠化装置的间距不得小于１５0ｍ,其余各标志的间距在１０0～３０0之间。
警示区内统一设置“前方施工”标志、“禁止超车”标志、“前方车道变窄”标志、“禁止通行”标志、“导向”标志及“限制速度”标志等。
本区域内限速为40。
（2)前渐变区作用:起导流作用,引导车辆改变行驶方向,变换车道。
该区长度本工程设置为l00ｍ。
当车辆行驶至前渐变区时，行车速度应小于3０。
在前渐变区前应设置“禁止驶入”标志。
夜间施工,应在该区内每５米安装一个黄色频闪警视信号灯,警视信号灯具要反映渐变区轮廓。
（3)缓冲区作用：引导车流有序行进。
缓冲区的长度应大于100米,在本工程半幅封闭施工时一般不作要求;在缓冲区内应设置路障、混凝土隔离墩或用锥形交通标志进行隔离。
缓冲区内不准停放器具、车辆、材料，禁止工作人员停留，以避免由于车辆失控出现的事故。
(４)作业区作用：作业区是施工人员活动和工作的地方，在车道及作业区之间必须设置隔离装置,作业区还应为工程车辆提供安全的进出口。
根据施工作业的需要设置作业区长度。
在该区域内全程用围挡板及通行车道进行隔离。
半幅封闭、另半幅双向两车道通行时的路面应加强借道通行路段中间安全设施的设置,中间分隔采用中型水马，引导车辆各行其道，水马在起始端连续布设100米，之后每1０米设1个，用警示线连接。
在变换车道出入口位置采用沙桶隔离,设置齐全的安全标志及防护设施。
安全设施设置在下坡等危险路段更需进一步加强，并需派专人指挥交通和维护交通标志。
夜间施工应在作业区内设置照明灯。
(5)后渐变区作用:起导流作用,引导车辆改变行驶方向，变换车道，进入正常的行驶车道。
该区域长度本工程设置为30m,车辆驶过施工区后,应利用锥形交通标志设置后渐变区,引导车辆进入正常车道。
(６)终止区作用：表示施工区的结束和施工限制的解除，位于施工区的末端。
终止区的设置长度大于30ｍ。
终止区的末端应设置解除限速标志。
４、施工安全设施的布设。
（１）施工区标志：用于桥梁、道路、路面等各分项工程施工过程中占用车道、封闭道路、借道行驶等。
施工区标志根据规范及实际需要，按组进行设置,重复使用。
施工现场标志支撑结构采用支架结构形式；标志板采用1厚镀锌钢板,反光材料为二级反光膜；字高３0。
