第2章Multisim9的基本分析方法主要容➢ 2.1 直流工作点分析（DC Operating Point Analysis ）➢ 2.2 交流分析（AC Analysis）➢ 2.3 瞬态分析（Transient Analysis）➢ 2.4 傅立叶分析（Fourier Analysis）➢ 2.5 失真分析（Distortion Analysis）➢ 2.6 噪声分析（Noise Analysis）➢ 2.7 直流扫描分析（DC Sweep Analysis）➢ 2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all 调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏列出电路中各节点电压变量和流过电源的电流变量。
《multisim使用》课件
MultiSim 的数字电路设计来自数字电路设计的基础 知识
数字电路设计需要掌握二 进制和逻辑门的运算特性 等。
MultiSim 的数字电路 设计流程
在 MultiSim 中设计数字电 路可以通过绘制逻辑图以 及进行仿真和分析来实现。
MultiSim 的数字电路 设计案例
比如可以设计一个四位计 数器，或使用 shift register 实现数据存储和移位等。
Multisim 使用 PPT 课件
欢迎来学习 Multisim 的使用！在这个课程中，我们将介绍 Multisim 的基本操 作以及它在模拟电路和数字电路设计中的应用。
MultiSim 介绍
什么是 MultiSim
MultiSim 的应用场景
MultiSim 的核心功能
MultiSim 是一种电路设计软件， 可用于模拟和分析模拟电路和 数字电路。它由 National Instruments 公司开发。
MultiSim 的实现原理
MultiSim 的原理和算法
MultiSim 采用基于 SPICE 器件模型的算法，能够在多语言状态下运行，能够支持直流、交流、瞬态 响应等。
MultiSim 的实现方式和机制
MultiSim 是一款模拟电路软件，支持在电路的层次结构上进行设计，并实现了元件和信号的完美解 释。
1
模拟电路设计的基础知识
在 MultiSim 中设计模拟电路需要掌握电路基础知识、元件特性和信号处理等。
2
MultiSim 的模拟电路设计流程
在 MultiSim 中设计模拟电路可以通过绘制电路图和进行仿真分析实现。
3
MultiSim 的模拟电路设计案例
比如可以设计一个从电压源中分离直流电压的电路，或者设计一个反馈放大电路，等 等。
multisim用法

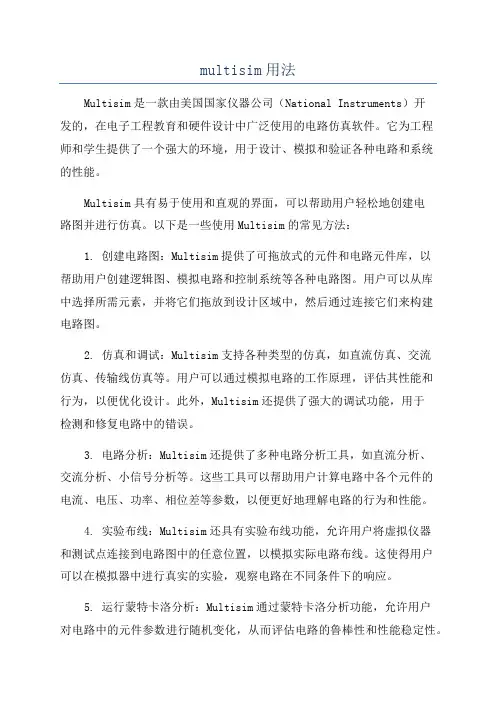

multisim用法Multisim是一款由美国国家仪器公司（National Instruments）开发的，在电子工程教育和硬件设计中广泛使用的电路仿真软件。
它为工程师和学生提供了一个强大的环境，用于设计、模拟和验证各种电路和系统的性能。
Multisim具有易于使用和直观的界面，可以帮助用户轻松地创建电路图并进行仿真。
以下是一些使用Multisim的常见方法：1. 创建电路图：Multisim提供了可拖放式的元件和电路元件库，以帮助用户创建逻辑图、模拟电路和控制系统等各种电路图。
用户可以从库中选择所需元素，并将它们拖放到设计区域中，然后通过连接它们来构建电路图。
2. 仿真和调试：Multisim支持各种类型的仿真，如直流仿真、交流仿真、传输线仿真等。
用户可以通过模拟电路的工作原理，评估其性能和行为，以便优化设计。
此外，Multisim还提供了强大的调试功能，用于检测和修复电路中的错误。
3. 电路分析：Multisim还提供了多种电路分析工具，如直流分析、交流分析、小信号分析等。
这些工具可以帮助用户计算电路中各个元件的电流、电压、功率、相位差等参数，以便更好地理解电路的行为和性能。
4. 实验布线：Multisim还具有实验布线功能，允许用户将虚拟仪器和测试点连接到电路图中的任意位置，以模拟实际电路布线。
这使得用户可以在模拟器中进行真实的实验，观察电路在不同条件下的响应。
5. 运行蒙特卡洛分析：Multisim通过蒙特卡洛分析功能，允许用户对电路中的元件参数进行随机变化，从而评估电路的鲁棒性和性能稳定性。
这对于设计高可靠性的电路非常有用，因为它可以帮助用户识别设计中的潜在问题，并提供改进的建议。
6. 自定义模型和元件：除了预置的元件库外，Multisim还允许用户定义和使用自定义模型和元件。
这使得用户可以根据实际需要创建新的元件，并将其添加到电路中进行仿真和分析。
总结起来，Multisim是一种功能强大的电路仿真软件，可以帮助用户设计、模拟和验证电路的性能。
Multisim 10基本操作和虚拟仪器使用简明教程
原始图像 顺时针旋转 90 逆时针旋转 90 水平翻转 垂直翻转 1.1.4 文本基本编辑 对文字注释方式有两种：直接在电路工作区输入文字或者在文本描述框输入文字，两种操作方式 有所不同: （1）电路工作区输入文字 单击 Place / Text 命令或使用 Ctrl+T 快捷操作，然后用鼠标单击需要输入文字的位置，输入需 要的文字。用鼠标指向文字块，单击鼠标右键，在弹出的菜单中选择 Color 命令，选择需要的颜色。双 击文字块，可以随时修改输入的文字。 （2）文本描述框输入文字 利用文本描述框输入文字不占用电路窗口，可以对电路的功能、 实用说明等进行详细的说明，可 以根据需要修改文字的大小和字体。 单击 View/ Circuit Description Box 命令或使用快捷操作 Ctrl+D ， 打开电路文本描述框，在其中输入需要说明的文字，可以保存和打印输入的文本。
（4）元器件特性参数 双击该元器件，在弹出的元器件特性对话框中，可以设置或编辑元器件的各种特性参数。元器件不 同每个选项下将对应不同的参数。
3
例如：NPN 三极管的选项为： Label -- 标识 Display -- 显示 Value -- 数值 Pins – 管脚 1.2.2 电路图的绘制 在创建电路图前先选择菜单 Options 栏下的 Sheet Properties 命令，出现如图所示的对话框，每 个选项下又有各自不同的对话内容，用于设置与电路显示方式相关的选项。
Multisim 实用基础教程
流管可供调用。 (8). 选中“双向开关二极管(DIAC)”，其“元件”栏中共有 11 种规格双向开关二
极管(相当于两只肖特基二极管并联)可供调用。 (9). 选中“双向晶体闸流管(TRIAC)”，其“元件”栏中共有 101 种规格双向晶体
闸流管可供调用。 (10). 选中“变容二极管(VARACTOR)”，其“元件”栏中共有 99 种规格变容二极
1
图3
二、Multisim10 常用元件库分类
图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图 2 所示。
图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图 3 所示：
2
图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容 如图 4 所示：
图 16 (1). 选中“虚拟二极管元件(DIODES_VIRTUAL)”，其“元件”栏中仅有 2 种规格 虚拟二极管元件可供调用，一种是普通虚拟二极管，另一种是齐纳击穿虚拟二极 管。 (2). 选中“普通二极管(DIODES)”，其“元件”栏中包括了国外许多公司提供的 807 种各种规格二极管可供调用。 (3). 选中“齐纳击穿二极管(即稳压管)(ZENER)”，其“元件”栏中包括了国外许 多公司提供的 1266 种各种规格稳压管可供调用。 (4). 选中“发光二极管(LED)”，其“元件”栏中有 8 种颜色的发光二极管可供调 用。 (5). 选中“全波桥式整流器(FWB)”，其“元件”栏中有 58 种规格全波桥式整流 器可供调用。 (6). 选中“肖特基二极管(SCHOTTKY_DIODES)”，其“元件”栏中有 39 种规格 肖特基二极管可供调用。 (7). 选中“单向晶体闸流管(SCR)”，其“元件”栏中共有 276 种规格单向晶体闸
multisim教程
multisim教程Multisim教程多年来，电子工程领域一直在迅速发展，为了简化电路设计和仿真过程以及提高工程师的效率，出现了许多电路仿真软件。
其中，Multisim是一款备受推崇的仿真软件之一。
本教程将介绍Multisim的基本特征、安装过程以及如何使用该软件来设计和仿真电路。
第一部分：Multisim简介Multisim是美国国家仪器（NI）公司开发的一款强大的电路设计和仿真软件。
它提供了一个全方位的设计解决方案，可以帮助工程师从设计到测试阶段进行快速、精确的电路模拟和验证。
Multisim具有以下主要特点：1. 直观的界面和易于使用的功能：Multisim的用户界面设计简单，易于理解和操作，即使对于初学者来说也很容易上手。
2. 强大的仿真引擎：Multisim内置了强大的仿真引擎，可以对电路进行精确的仿真和验证。
它可以用于模拟各种电路类型，包括模拟电路、数字电路、混合电路等。
3. 多种元件库：Multisim提供了大量的元件库，包括模拟元件、数字元件、射频元件等。
用户可以轻松地在设计中使用所需的元件。
4. 集成直流和交流分析：通过Multisim，用户可以执行直流和交流分析来评估电路的性能，并对其进行优化。
5. 快速原型制作：Multisim支持原型制作功能，可以帮助工程师更快地验证和验证其设计。
第二部分：Multisim安装过程在开始使用Multisim之前，您需要先进行软件的安装。
以下是安装Multisim的基本步骤：1. 访问美国国家仪器（NI）公司的官方网站，并找到Multisim产品页面。
2. 下载Multisim安装程序并运行该程序。
3. 在安装向导中，选择您想要安装的Multisim版本（学生版、专业版等）。
4. 接受许可协议并选择安装路径。
5. 等待安装程序完成。
6. 完成安装后，您可以根据需要运行Multisim并进行注册。
请注意，安装Multisim可能需要一定的计算机配置和硬件容量。
Multisim基本操作介绍详解PPT课件
第20页/共64页
8. PCB选项 PCB选项选择与制作电路板相关的命令 。
9. Default对话框 Set as Default按钮将当前设置存为用户默认设置，影响新
建电路图；Restore Default按钮将当前设置恢复为用户的默认设 置。OK按钮不影响用户的默认设置，只影响当前电路图设置。
17
第17页/共64页
2. Workspace选项 Workspace选项有三个栏目。Show栏目实现电路工作区显
示方式的控制；Sheet size栏目实现图纸大小和方向的设置； Zoom level栏目实现电路工作区显示比例的控制。 3. Wiring选项
Wiring选项有两个栏目。Wire width栏目设置连接线的线 宽； Autowire栏目控制自动连线的方式。
18
第18页/共64页
4. Component Bin选项 Component Bin选项有两个栏目。Symbol standard栏目用
来选择元器件符号标准。有两种符号标准可以选择：ANSL美 国标准元件符号和DIN欧洲标准元件符号；Place component mode栏目选择元器件的操作模式。 5. Font选项
1.2.2 电路图 选择菜单Options栏下的Preference命令，出现如图所示的对
话框，每个选项下又有各自不同的对话内容，用于设置与电路显 示方式相关的选项。
16
第16页/共64页
1. Circuit选项 Show栏目的显示控制如下： Show component label：是否显示元器件的标识文字； Show component reference ID：是否显示元器件的序号； Show node names：是否显示节点编号； Show component values：是否显示元器件数值； Show component attribute：是否显示元器件属性； Color栏目用来改变电路显示的颜色。
multisim基础操作
Multisim是一款常用的电路仿真软件，以下是其基础操作步骤：
1. 打开Multisim软件，创建一个新的电路图。
2. 在左侧的元器件栏中，选择需要的元器件并点击。
3. 将选中的元器件拖动到电路图中，或者使用鼠标双击放置。
4. 在电路图中连接元器件，可以通过点击两个节点并拖动鼠标来创建导线。
5. 放置电源，可以通过点击“Place Source”（放置电源）按钮，然后选择直流或交流电压源。
6. 修改元器件的属性，如电压值、电阻值等。
7. 运行仿真，点击仿真按钮开始仿真。
8. 查看仿真结果，如电压、电流等。
以上步骤仅为基础操作，Multisim还有更多高级功能等待用户探索。
如需了解更多信息，建议查阅相关教程或咨询专业人士。
