工业机器人典型工作站应用
工业机器人典型应用—码垛应用站—码垛站PLC编程
1 程序流程分析
线体正转工作流程
线体正转工作流程是将托盘A上货物拆 垛，线体正转，A段上货物传送到B段， B段取货物，在托盘B上码垛。工作时， 首选判断“B段是否允许取料”信号， 然后判断是否有货物在B段等待机器人 抓取，若无货物，线体正转；若有货物， 线体停止正转，B段货物归正，归正后 等待机器人抓取。
2 PLC程序编写
允许取（放）料程序段
第一段梯形图： 在机器人控制模式下，判断A段
是否允许放（取）料，若满足条件， TIM001启动18×100ms定时。 第二段梯形图： 定时到后，判断B端是否有料等待 机器人抓取（B端优先于A端），若 无，输出A段允许机器人放（取） 料，允许机器人A段抓放料操作。
定时时间到后，判断B端是否需要抓料（B端优先于A端），若无，输出A段允许机器人放（取） 料，允许机器人在A段进行抓放料操作。
2 PLC程序编写
线体正反转程序段（A段）
线体正转程序段输出单元是Q100.4（A段）与Q100.6（B段），线体反转程序段输出单元是Q100.5 （A段）与Q100.7（B段）。A、B段线体正反转的控制程序相似，下面以A段正反转程序段进行讲解。 A段变频正转（Q100.4）
第二部分
PLC程序编写
2 PLC程序编写
允许取（放）料程序段
允许取（放）料程序段输出单元是Q101.0（A段）与Q101.1（B段。A段允许信号是 PLC输出到机器人，并允许机器人在A段工作的允许信号，其触发流程是线体正转时， 检查A段是否有货物，若有，输出允许机器人继续放货物信号；线体反转时，检查A段 是否有货物需要机器人抓取，若有，输出允许机器人抓取货物信号。 （1）A段允许取料条件： 机器人控制+机器人线体反转+A段工件检测1（ON）+A段工件检测2（ON） （2）A段允许放料条件： 机器人控制+机器人线体正转+A段工件检测1（OFF）+A段工件检测2（OFF）
《工业机器人工作站》课件
欢迎来到《工业机器人工作站》PPT课件！在本课件中，我们将探索工业机器 人工作站的概述、组成、功能、应用领域、优势和益处、选购要点和注意事 项，并通过实例分析工作站在企业中的应用案例。让我们开始吧！
工业机器人工作站的概述
工业机器人工作站是一种专门设计用于与工业机器人协同工作的工作站。它提供了操作界面、程序管理、安全 保护、数据监控和智能控制等功能。
结论和总结
通过本课件，我们了解了工业机器人工作站的概述、组成、功能、应用领域、 优势和益处、选购要点和注意事项，并通过实例分析了工作站在企业中的应 用案例。工业机器人工作站在现代制造业中发挥着重要的作用，将来还有更 广阔的发展空间。
操作界面
安全保护
工作站配备直观易用的操作界面， 可让操作员轻松控制机器人的运 动和功能。
工作站具备多种安全措施，确保 操作员和机器人的安全。
数据监控
工作站可以监控和记录机器人的 关键数据，以优化工作流程和提 高生产效率。
工作站的组成和功能
控制器
工作站配备先进的机器人控制器，提供远程控 制和编程功能。
实例分析：工作站在企业中的应用案例
1
案例一
Байду номын сангаас
某汽车制造公司引入机器人工作站，将
案例二
2
传统的焊接工艺改造为自动化焊接，大 大提高了焊接质量和生产效率。
一家电子公司采用机器人工作站进行电
路板组装，有效降低了零件损耗率，提
高了产品质量。
3
案例三
一家食品加工企业使用机器人工作站进 行包装，实现了标准化包装，提高了生 产效率和产品外观。
改善安全性
工作站的安全措施能够保护操 作员和机器人的安全。
华数机器人应用 杨海滨
冲压行业
(一)某洗衣机大型企业冲压生产线
冲压自动化线主要供货范围为5台华数H系列冲压机器人、1台上料 机、1台翻转机、1条皮带线及相关机械加工件，相关设备集成的技术整合。
冲压行业
(二)某洗碗机大型企业冲压生产线
项目效果布局示意图及设备组成（占地13M*7.5M）
2台下料皮带线 3台200T双点压机 铝合金安全防护 （1）整线采用6台华数HSR410 型专用冲压机械手，并 配套多用途端拾器6套
项目效果布局示意图及设备组成（占地7M*3M）工序
10台机械手带夹具
自动上料机
下料槽 （1）整线采用2台华数HSR-410型专用冲压机械 手，并配套多用途夹具2套。
控制系统柜
底座
（2）上料机1台（适用于多种工件的使用）
冲压行业
(五)某工贸有限公司冲压生产线
棒料自动上料机
本系统采用定制料仓，如下图所示。占地约 2000mm*500mm，台面高度约800mm，上料高度约 1100mm。储料约200件，可供系统正常运行25min，考虑 系统正常工作所需的工件保有量和工人上料时间，上料间隔
三、华数机器人产品
华数机器人产品系列之一:六轴机器人系列
50kg
210kg
20kg 12kg 5kg
臂长：2670 精度：±0.15
臂长：746 /850 精度：±0.02
臂长：1585 精度：±0.06
臂长：1722 精度：±0.08
臂长：2146 精度：±0.15
手机打磨、视觉 引导搬运、装配
(十二)某汽车企业焊接生产线
工件
焊点：2 焊点：2 总焊点：4 焊点：22 焊点：6 焊点：24
OP20(点焊)
总焊点：8 焊点：6
工业机器人应用编程1+X中级模拟练习题与答案
工业机器人应用编程1+X中级模拟练习题与答案1、（）是电子标签的一个重要组成部分，它主要负责存储标签内部信息，还负责对标签接收到的信号以及发送出去的信号做一些必要的处理。
A、天线B、电子标签芯片C、射频接口D、读写模块答案：B2、下列各机器人指令，属于喷涂指令的是（）。
A、 L P1] 80mm/sec GUN ONB、 J PAL_1A_1] 80% FINEC、 WAIT SDI 2] ＜＞OFF，TIMEOUT LBL 1]D、 R1] =WDI1]答案：A3、FANUC工业机器人指令中，用于以升序重新赋予程序中的位置编号的是（）A、COMMENTB、REPLACEC、RENUMBERD、FIND答案：C4、安装机器人外部设备时，为保证机器设备的安全，应尽量避开机器人的活动范围，实在由于场地的限制，可采取（）措施，以确保安全。
A、防干涉区域设定B、 B.降低运行速度C、设置防护栅栏和安全门D、外围设备可靠接地答案：A5、人机界面产品由硬件和软件两部分组成，其中，硬件部分主要由（）组成。
①处理器，②显示单元，③输入单元，④通讯接口，⑤数据存贮单元，⑥画面组态单元，⑦系统输入数据处理单元。
A、①②③④⑤⑥B、①②③④⑤C、①②③④⑤⑥⑦D、①②③④答案：B6、在RFID系统中，电子标签的天线必须满足一些性能要求。
下列几项要求中哪一项不需要满足( )。
A、体积要足够小B、要具有鲁棒性C、价格不应过高D、 D.阻抗要足够大答案：D7、在设置附加轴参数时，设置电动机电流的是（）。
A、Motor sizeB、 Motor type settingC、Amplifier current limit settingD、 Motor selection答案：C8、在运用自动系统时，首先必须设法确保作业人员的安全，下列措施，不属于确保人员安全的一项是（）。
A、运用机器人系统的各作业人员，应通过专业的课程培训。

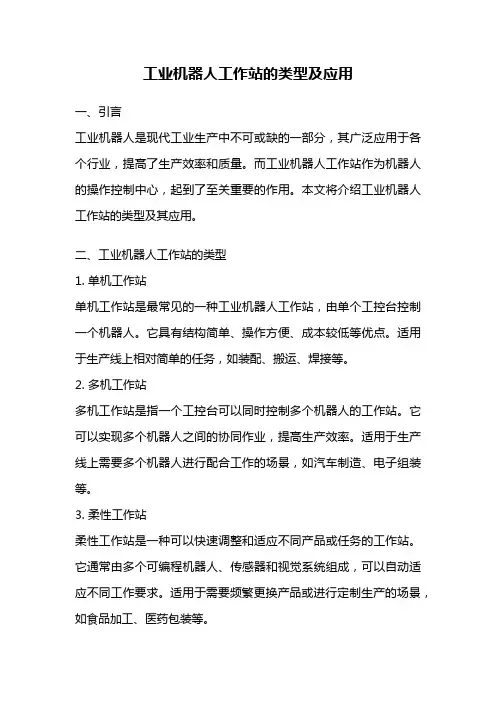

工业机器人工作站的类型及应用
工业机器人工作站的类型及应用一、引言工业机器人是现代工业生产中不可或缺的一部分，其广泛应用于各个行业，提高了生产效率和质量。
而工业机器人工作站作为机器人的操作控制中心，起到了至关重要的作用。
本文将介绍工业机器人工作站的类型及其应用。
二、工业机器人工作站的类型1. 单机工作站单机工作站是最常见的一种工业机器人工作站，由单个工控台控制一个机器人。
它具有结构简单、操作方便、成本较低等优点。
适用于生产线上相对简单的任务，如装配、搬运、焊接等。
2. 多机工作站多机工作站是指一个工控台可以同时控制多个机器人的工作站。
它可以实现多个机器人之间的协同作业，提高生产效率。
适用于生产线上需要多个机器人进行配合工作的场景，如汽车制造、电子组装等。
3. 柔性工作站柔性工作站是一种可以快速调整和适应不同产品或任务的工作站。
它通常由多个可编程机器人、传感器和视觉系统组成，可以自动适应不同工作要求。
适用于需要频繁更换产品或进行定制生产的场景，如食品加工、医药包装等。
4. 协作工作站协作工作站是指机器人和人类在同一工作空间内共同完成任务的工作站。
它可以与人类工人进行安全、高效的合作，提高生产线的灵活性和生产力。
适用于需要人机协作的场景，如物料搬运、零件装配等。
三、工业机器人工作站的应用1. 汽车制造在汽车制造过程中，工业机器人工作站扮演着重要的角色。
它可以用于车体焊接、涂装、装配等环节，提高生产效率和产品质量。
多机工作站可以实现多个机器人同时进行车身焊接，柔性工作站可以适应不同车型的生产要求。
2. 电子组装在电子产品组装过程中，工业机器人工作站可以实现自动化的电路板插件、焊接和测试等任务。
多机工作站可以同时操作多个机器人进行高速、精确的组装工作，协作工作站可以与人类工人共同完成组装任务。
3. 食品加工工业机器人工作站在食品加工领域的应用越来越广泛。
柔性工作站可以根据不同的食品要求进行调整，实现自动化的分拣、包装和装盒等任务。
视觉系统可以用于检测和筛选不合格的食品，提高产品质量和安全性。
机器人+典型应用场景
机器人+典型应用场景
以下是一些机器人与典型应用场景的例子：
1.工业生产：在工厂中，工业机器人可用于汽车制造、电子产品装配等，实现自动化生产，提高效率和质量。
2.医疗保健：医疗机器人可以协助医生进行手术、康复治疗，还能为患者提供护理和陪伴。
3.物流与仓储：物流机器人能在仓库里搬运货物、分拣物品，提高物流效率，减少人力劳动。
4.教育领域：教育机器人可用于教学，如编程学习机器人，帮助学生更好地理解和掌握知识。
5.家居生活：家用机器人可以打扫房间、控制家电，为人们的日常生活提供便利。
6.服务行业：如酒店、餐厅等场所，服务机器人能提供引领、送餐等服务。
7.农业领域：农业机器人可以进行农田播种、除草、采摘等工作，提高农业生产效率。
8.探险与救援：探险机器人可以在危险环境中进行探索，救援机器人能在灾害现场搜寻和救助伤员。
9.公共场所：清洁机器人可以打扫公共场所，如机场、车站等，确保环境整洁。
这些只是机器人应用的一部分场景，随着技术的不断发展，机器人的应用领域还将不断扩大和深化。
工业机器人工作站系统集成与应用教案
工业机器人工作站系统集成与应用教案嘿，今天咱们来唠唠工业机器人工作站系统集成与应用教案这档子事儿。
这听起来是不是有点高大上、让人有点晕乎乎的？别担心，等我给你细细道来。
我曾经去一家汽车制造工厂参观，那可真是让我对工业机器人工作站有了超深刻的认识。
刚进工厂大门，就听到一阵有规律的嗡嗡声和机械运转的声音，仿佛是机器人在集体演奏一首独特的工业交响曲。
我跟着工作人员来到了一个汽车焊接车间，这里就是工业机器人工作站大显身手的地方。
只见一个个高大威猛的工业机器人挥舞着它们的机械臂，那机械臂就像是超级英雄的手臂一样灵活有力。
有个机器人正在进行汽车车身框架的焊接工作，它的焊接枪头闪烁着耀眼的火花，就像一个正在施展魔法的精灵。
旁边有个技术员小李，他正全神贯注地盯着机器人的操作面板，眼睛都不敢多眨一下。
我凑过去问他在看啥呢，他说：“这可不能马虎啊，每一个焊接参数都得精确设置，就像给机器人设定一套完美的舞蹈动作步骤，稍微差一点，这焊接出来的车身可能就不牢固了。
”我看到机器人旁边有一些复杂的传送带和定位装置，这些都是工作站系统集成的一部分。
这些传送带就像一条条高速公路，把需要焊接的汽车部件准确无误地送到机器人面前。
有一次，传送带上的一个传感器好像出了点小故障，结果一个部件的位置稍微偏了那么一点点，机器人的机械臂就有点不知所措了。
这时候，小李和他的团队成员们就像一群急救医生一样，迅速围了过来。
他们拿着各种检测工具，又是测量，又是调试，小李还趴在地上查看传送带下面的线路连接情况。
他那认真的模样，头发都被汗水浸湿了，嘴里还不停地念叨着：“到底是哪里出了问题呢，这小家伙可不能掉链子啊。
”经过一番紧张的排查，原来是一个线路接头松动了，重新接好后，机器人又欢快地工作起来。
在这个工作站里，还有一些安全防护装置。
像那些光幕，只要有人靠近机器人的工作区域，光幕就会感应到，然后机器人就会立马停止工作。
我好奇地试着靠近了一下，机器人果然瞬间就停住了，就像一个听话的孩子。
工业机器人典型工作案例
工业机器人典型工作案例1. 汽车制造：工业机器人在汽车制造领域扮演着重要角色。
它们可以完成汽车组装线上的各种任务，如车身焊接、涂装、零件装配等。
工业机器人的高精度和高速度，使得汽车制造过程更加高效和精准。
2. 电子产品制造：工业机器人在电子产品制造中也发挥着重要作用。
它们可以完成电子产品的组装、焊接、贴装等任务。
工业机器人的灵活性和可编程性，使得电子产品制造过程更加快速和可靠。
3. 包装和物流：工业机器人在包装和物流领域有广泛应用。
它们可以完成产品的包装和装载，以及仓储和物流过程中的搬运和分拣任务。
工业机器人的高速度和准确性，使得包装和物流过程更加高效和安全。
4. 机械加工：工业机器人在机械加工领域扮演着重要角色。
它们可以完成各种加工任务，如铣削、钻孔、磨削等。
工业机器人的高刚性和高精度，使得机械加工过程更加稳定和精细。
5. 医疗领域：工业机器人在医疗领域有广泛应用。
它们可以完成手术辅助、康复训练等任务。
工业机器人的高精度和可控性，可以帮助医生进行精确的手术操作，或者帮助患者进行康复训练。
6. 农业领域：工业机器人在农业领域也有应用。
它们可以完成农作物的播种、喷洒、收割等任务。
工业机器人的自动化和智能化，可以提高农业生产的效率和质量。
7. 建筑领域：工业机器人在建筑领域的应用也越来越多。
它们可以完成建筑材料的搬运、墙壁的砌筑等任务。
工业机器人的高承重能力和高灵活性，可以提高建筑施工的效率和安全性。
8. 矿业领域：工业机器人在矿业领域有广泛应用。
它们可以完成矿石的采集、运输等任务。
工业机器人的高耐高温和高压能力，可以在恶劣的矿山环境中工作，提高矿业生产的效率和安全性。
9. 食品加工：工业机器人在食品加工领域也有应用。
它们可以完成食品的分拣、包装等任务。
工业机器人的高速度和卫生性，可以提高食品加工的效率和品质。
10. 环境清洁：工业机器人可以在环境清洁领域发挥作用。
它们可以完成地面的清扫、污水的处理等任务。
工业机器人应用案例解析
工业机器人应用案例解析工业机器人是一种利用智能化设备和技术进行加工与生产的高效自动化设备，随着现代工业技术的进步，工业机器人在各行各业中的应用越来越广泛。
本文将着重分析几个工业机器人的应用案例，从中发现其应用的优势和不足，并对未来的发展趋势进行展望。
案例一：喜马拉雅水源地——珠峰派能够抱水桶位于珠穆朗玛峰北坡的珠峰派永久站，离世界海拔最高点——珠穆朗玛峰的山峰横跨了1000多米的跨度。
水是珠峰永久站生存的第一要素，然而水源地的位置和天气极具不确定性，人工运输水桶常受限于人力和天气等原因。
这时，工业机器人就解决了这个问题。
珠穆朗玛峰北坡的珠峰派永久站中的工业机器人——小火车，成功解决了水源问题。
它可以自动行驶，把重载的水桶运送到永久站各个角落。
这种应用案例的优势显而易见——高效、节约人力成本。
与人工运输相比，工业机器人的精度和速度更高，运输更加稳定可靠。
案例二：广汽丰田——机器人涂装广汽丰田（GAC Toyota）是中国最大的日本汽车合资企业之一，位于广州市番禺区新造镇白金岛路。
该企业的涂装塑化车间引进了800余台全自动工业机器人。
在涂装车间，工业机器人负责在车身表面进行喷漆和涂胶。
它能够高效地完成工作，产生无损涂装，降低工作人员的风险，提高了整个生产效益。
机器人涂装的主要优势在于增加了生产率和运转效率，其高精度的操作能力和稳定的涂装质量大大减少了排放污染和浪费。
案例三：拜耳化学土耳其——机器人配料拜耳化学土耳其公司是一家在化学品生产领域运作的德国企业。
他们在其位于伊斯坦布尔的工厂的生产过程中采用了工业机器人作为产品配料环节的重要工具。
过程中的每一个步骤都需要非常精确的计量和操作，机器人可以将不同型号的粉料和液体能够准确且快速地混匀，并压缩。
在整个配料过程中，机器人几乎完成了每一个环节。
在这个应用案例中，工业机器人可以实现更快的配料速度、更高的计量准确性，同时也可以增加生产线的稳定性，减少产品的浪费。
工业机器人典型应用—分拣站—分拣站系统组成
分拣站系统组成
同步信号发生器
同步信号发生器
同步信号发生器是由光电传感器产生的 开关量信号
由于信号是PNP传感器产生的，低电平 输出，因此在信号上串联一个继电器
分拣站系统组成
同步信号发生器
同步信号发生器
分拣站系统组成同步信Fra bibliotek发生器同步信号发生器
PNP、NPN 表示的意思是什么。P表示正、N表示负。PNP表示平时为高电位，信 号到来时信号为负。NPN表示平时为低电位，信号到来时信号为高电位输出。
负载：6KG 运动轴数：6轴 工作半径：702mm 重复精度：±0.03mm
