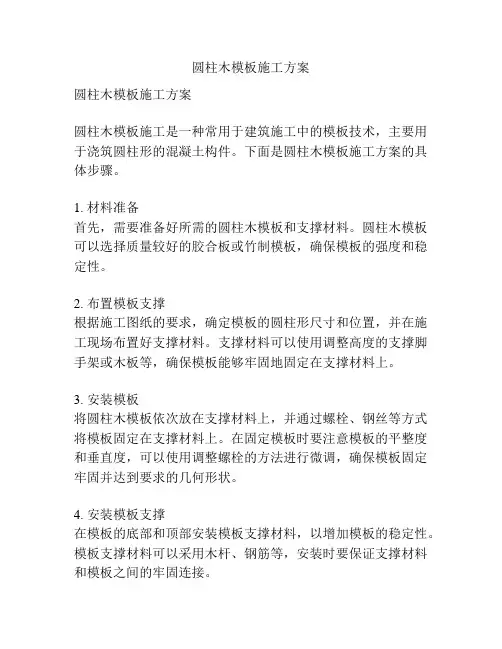

圆柱木模板施工方案圆柱木模板施工方案圆柱木模板施工是一种常用于建筑施工中的模板技术，主要用于浇筑圆柱形的混凝土构件。
下面是圆柱木模板施工方案的具体步骤。
1. 材料准备首先，需要准备好所需的圆柱木模板和支撑材料。
圆柱木模板可以选择质量较好的胶合板或竹制模板，确保模板的强度和稳定性。
2. 布置模板支撑根据施工图纸的要求，确定模板的圆柱形尺寸和位置，并在施工现场布置好支撑材料。
支撑材料可以使用调整高度的支撑脚手架或木板等，确保模板能够牢固地固定在支撑材料上。
3. 安装模板将圆柱木模板依次放在支撑材料上，并通过螺栓、钢丝等方式将模板固定在支撑材料上。
在固定模板时要注意模板的平整度和垂直度，可以使用调整螺栓的方法进行微调，确保模板固定牢固并达到要求的几何形状。
4. 安装模板支撑在模板的底部和顶部安装模板支撑材料，以增加模板的稳定性。
模板支撑材料可以采用木杆、钢筋等，安装时要保证支撑材料和模板之间的牢固连接。
5. 完善模板结构检查模板的结构和连接是否牢固，如果有松动或损坏的部分，及时进行修复和加固。
模板的结构完善后，可以进行下一步的施工工序。
6. 施工浇筑待模板全部安装完毕后，可以进行混凝土的浇筑工作。
在浇筑前要检查模板的密封性，封堵漏水的地方，确保混凝土不会泄漏出来。
7. 拆除模板混凝土浇筑完成后，要等待一定的硬化时间，再进行模板的拆除工作。
拆除时要小心谨慎，避免对混凝土构件造成损坏。
先拆除模板支撑材料，再拆除固定在模板上的螺栓、钢丝等。
8. 清理和保养拆除模板后要对施工现场进行清理，清除掉多余的材料和垃圾。
对使用过的圆柱木模板进行清洗和保养，确保下次使用时的质量和性能。
以上是圆柱木模板施工方案的主要步骤和注意事项。
在施工过程中，要严格按照相关规范和标准操作，确保施工质量和安全。
同时，及时与施工人员和监理进行沟通和协作，解决问题，保证施工进度和质量的顺利完成。
木支撑专项施工方案
本项目为某住宅楼工程，总建筑面积为20000平方米，地上层数为12层，地下层数为1层。
本工程木支撑专项施工方案适用于本工程主体结构施工过程中的木支撑体系搭建。
二、施工准备1. 材料准备（1）木模板：选用符合国家标准的优质木材，厚度不小于18mm，表面平整，无腐朽、扭曲等缺陷。
（2）支撑材料：选用符合国家标准的木材或型钢，其力学性能应符合设计要求。
（3）连接件：选用符合国家标准的螺栓、扣件等连接件。
2. 人员准备组织具有丰富经验的木工队伍，进行施工前的技术培训和安全教育。
3. 施工设备准备准备必要的施工设备，如电锯、电刨、水平尺、卷尺等。
三、施工工艺1. 支撑体系设计根据建筑图纸和施工规范，进行支撑体系设计，确保支撑体系的稳定性、安全性和可靠性。
2. 支撑体系搭建（1）基础处理：清理施工场地，平整基础，确保基础坚实、平整。
（2）支撑体系搭建：按照设计要求，依次搭建支撑体系，确保支撑体系牢固、稳定。
（3）模板安装：在支撑体系上安装木模板，确保模板平整、垂直。
（4）连接件安装：将支撑材料和模板连接牢固，确保连接件紧固、可靠。
3. 支撑体系检查（1）检查支撑体系稳定性：检查支撑体系是否有倾斜、变形等现象，发现问题及时处理。
（2）检查连接件：检查连接件是否紧固、可靠，发现问题及时更换。
四、质量控制1. 材料质量控制：选用符合国家标准的优质材料，确保材料质量。
2. 施工过程质量控制：严格按照施工规范进行施工，确保施工质量。
3. 成品保护：在施工过程中，对已完成的木支撑体系进行保护，防止损坏。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场应设置安全警示标志，防止人员误入危险区域。
3. 施工过程中，加强现场巡查，确保施工安全。
4. 施工结束后，对木支撑体系进行验收，确保其安全可靠。
六、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。
七、总结本木支撑专项施工方案旨在确保工程主体结构施工过程中木支撑体系的搭建质量、安全性和可靠性。
木模板施工方案
木模板施工方案
木模板施工是一种常见的建筑模板施工方法，适用于各种建筑工程，包括住宅、商业建筑、桥梁等。
木模板施工方案主要涉及到的工作有材料准备、模板搭设、支撑安装、混凝土浇筑等，下面就详细介绍一下木模板施工方案。
首先，在进行木模板施工之前，需要准备好所需的建筑木材，包括标准尺寸的木模板板材、木梁、木柱等。
这些木材要求质量好、强度高、不易变形，以保证施工质量。
其次，进行模板搭设。
模板搭设一般从底层开始，逐层搭设。
搭设顺序遵循从上往下、从里往外的原则。
先将木梁按设计要求固定在楼板的周边墙体上，再将木柱固定在木梁上。
然后在木梁和木柱之间用木模板板材搭设出楼板的形状，确保模板平整、牢固。
然后，进行支撑安装。
在模板搭设完成后，需要在下方进行支撑安装，以支持模板的重量和混凝土的施工压力。
支撑一般采用木方和大螺丝支撑，确保支撑的稳定性和安全性。
最后，进行混凝土浇筑。
在模板搭设和支撑安装完成后，就可以进行混凝土浇筑了。
混凝土浇筑时要注意控制施工速度和浇筑厚度，以保证混凝土的质量和强度。
浇筑完后要进行养护，尽量避免混凝土的开裂。
除了以上的主要工作，木模板施工还需要进行一些辅助工作，比如模板的检查和修补，以及施工现场的清理和整理等。
综上所述，木模板施工方案是一种经济实用、施工简便的建筑施工方法。
在进行木模板施工时，需要按照规范要求进行材料准备、模板搭设、支撑安装、混凝土浇筑等工作，并注意施工过程中的质量控制和安全措施。
只有做好每一个环节的工作，才能保证木模板施工的质量和效果。
圆木支撑施工方案

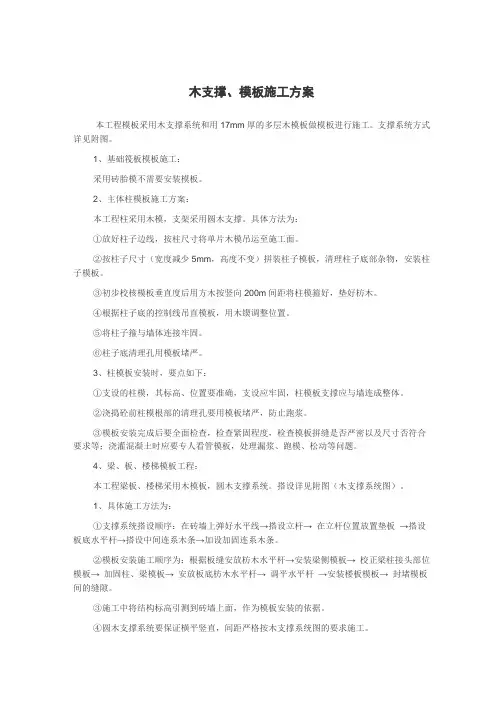

木支撑、模板施工方案本工程模板采用木支撑系统和用17mm厚的多层木模板做模板进行施工。
支撑系统方式详见附图。
1、基础筏板模板施工：采用砖胎模不需要安装模板。
2、主体柱模板施工方案：本工程柱采用木模，支架采用圆木支撑。
具体方法为：①放好柱子边线，按柱尺寸将单片木模吊运至施工面。
②按柱子尺寸（宽度减少5mm，高度不变）拼装柱子模板，清理柱子底部杂物，安装柱子模板。
③初步校核模板垂直度后用方木按竖向200m间距将柱模箍好，垫好枋木。
④根据柱子底的控制线吊直模板，用木锲调整位置。
⑤将柱子箍与墙体连接牢固。
⑥柱子底清理孔用模板堵严。
3、柱模板安装时，要点如下：①支设的柱模，其标高、位置要准确，支设应牢固，柱模板支撑应与墙连成整体。
②浇捣砼前柱模根部的清理孔要用模板堵严，防止跑浆。
③模板安装完成后要全面检查，检查紧固程度，检查模板拼缝是否严密以及尺寸否符合要求等；浇灌混凝土时应要专人看管模板，处理漏浆、跑模、松动等问题。
4、梁、板、楼梯模板工程：本工程梁板、楼梯采用木模板，圆木支撑系统。
搭设详见附图（木支撑系统图）。
1、具体施工方法为：①支撑系统搭设顺序：在砖墙上弹好水平线→搭设立杆→ 在立杆位置放置垫板→搭设板底水平杆→搭设中间连系木条→加设加固连系木条。
②模板安装施工顺序为：根据板缝安放枋木水平杆→安装梁侧模板→ 校正梁柱接头部位模板→ 加固柱、梁模板→ 安放板底枋木水平杆→ 调平水平杆→安装楼板模板→ 封堵模板间的缝隙。
③施工中将结构标高引测到砖墙上面，作为模板安装的依据。
④圆木支撑系统要保证横平竖直，间距严格按木支撑系统图的要求施工。
⑤立杆需要接长时要做凹凸口接。
⑥楼板模板安装时要严格按图施工。
⑦楼梯模板按要求安装至施工层上4步。
⑧在圆木支撑上，要进行拉板拉结。
2、模板拆除：①模板的拆除,除了非承重侧模应以能保证砼表面及棱角不受损坏时(大于1N/mm2)方可拆除外，承重模板应按现行《砼结构工程施工及验收规范》的有关规定执行。
模板木支撑施工方案1
模板支撑施工方案一、概述宿松县河塌康居工程1#、2#楼为三层框架结构，1#楼建筑面积3726.23m²，2#楼建筑面积3637.23 m²。
建设单位为宿松县松源房地产开发有限公司，由宿松县河塌建筑工程有限责任公司承建。
二、结构施工分析（一）承载受力体系1、梁板荷传力线路：上部荷载→模板→木楞→木顶撑→结构。
2、柱荷载传力线路混凝土侧压力→模板→钢管对拉螺栓（二）支撑结构构件连接1、木工板与木楞采用铁钉固定2、木顶撑与木楞之间采用模板工程中的各连接件连接。
（三）需要材料1、楼板模板、梁、柱均采用木工板2、支撑材料采用50mm×100mm的木楞，直径为50~70mm木顶撑。
3、连接结构构件采用模板工程中的各种连接件。
三、模板施工工艺1、安装顺序柱模板安装顺序：复核柱边线、控制线→搭设排架→安装模板→检查垂直度、位置→穿对拉螺栓→安装有门洞口的柱模板→全面检查复核→固定。
梁模板安装顺序：复核梁底标高、检查轴线位置→搭设梁模支架→安装梁模板→绑扎梁钢筋→复核梁模尺寸、位置→与相邻桁架及梁模、柱模连接固定。
楼板模板安装顺序：搭设排架→安装木楞→调整楼板模板的板底标高→铺设九夹板→检查模板平整度并调平2、拆模顺序模板拆除前，先拆除柱模板及梁侧模，再拆除楼板底模，最后拆除梁底模。
其顺序为：拆除支撑侧模的水平拉杆→拆除柱模板→拆除梁连接件及侧模→松动支撑楼板模板的钢楞、木楞→分段、分片拆除楼板模板及支撑→拆除梁底模板和支撑。
四、模板安装质量要求1、组装的模板必须规范要求，模板拼装缝不漏浆。
2、各种连接件、加固配件必须安装牢固，无松动现象。
模板拼装要求严密。
各种预埋件、预留孔洞位置要求准确，固定要牢固。
3、安装允许偏差（1）现浇结构安装允许偏差应符合下表（2）预埋件和预留孔洞允许偏差应符合下表五、安全注意事项1、遵守国家有关建筑安装工程施工安全防火等规范、规定。
2、装拆模板必须有稳固的登高工具。
模板施工方案(木支撑)
模板施工方案1）柱模板（1）柱子模采用定型的木模板，按照图纸的尺寸，配成定型的柱模，到现场进行拼装。
（1）绘制模板组装平面图，注明模板吊装顺序，对模板逐一编号，并在施工前与平面图进行核对，以确保模板安装准确无误。
（3）柱模用φ12圆钢作对拉螺栓，纵横≤600mm进行加固，拉杆按规范要求攻丝。
每端不少于12CM，拉杆端部用标准螺帽紧固（要求每端均紧固2个螺帽），对拉螺杆管采用与拉杆直径配套的PVC管，以便提高螺杆的周转率。
2）现浇板现浇板采用16厚胶合板，现浇板模板支撑采用D≥120圆木支撑。
考虑到支撑的安全系数，墙边支撑支点距离不大于300，中间支撑点间距800×800mm，每1800mm设置水平拉杆一道，一层不得少于两道水平拉杆。
每个房间设计翦刀撑一道。
3）梁模板圈梁用胶合板按图纸尺寸进行配制。
圈梁固定采用螺栓联接。
5）模板的安装和拆除（1）组装顺序，先圈梁后现浇板，校正固定用φ12螺杆连接。
（2）门窗洞口位置在大模板设计制作时全部留好洞口，再用木模拼装成型。
（3）当砼强度达到设计及规范要求后，方可拆除模板，拆模时先拆除联结附件，再拆除立杆，最后拆除现浇板。
（4）拆模顺序按装模相反顺序。
（5）拆模时应将各间的全部材料集中堆放，可以防止丢失并提高工效。
（6）拆卸的模板应立即进行清理，此时砼强度不高，清理方便，清理后涂刷脱模剂。
6）模板安装的允许偏差7）模板工程质量保证措施（1）所有梁、柱、墙均有翻样给出模板排列图和排架支撑图，经项目工程师审核后交班组施工，特殊部位应增加细部构造大样图。
（2）柱子模板采用螺栓联接，确保浇筑砼柱子不涨模。
（3）当梁跨度≥4米时，底模应起拱梁跨度1/1000-3/1000。
（4）模板使用前，对变形、翘曲超出范围的应即刻退出现场。
不予使用，模板拆除下来，应将砼残渣、垃圾清理干净，重新刷隔离剂。
（5）在梁、柱底部均考虑垃圾清理孔，以便将垃圾冲洗排出，浇灌前再封闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济南3520厂拆迁安置工程
木支撑板、柱模板施工方案
建设单位：山东莱钢建设置业济南分公司
监理单位：济南泰宇工程咨询有限公司
编制单位：山东莱钢建设有限公司3520厂工程项目部编制时间：2011年3月7日
木支撑板、柱模板施工方案
本工程3#楼的模板工程采用木支撑系统和用17mm厚的多层木模板做模板进行施工。
1、基础筏板模板施工：
采用砖胎模不需要安装模板。
2、柱模板施工：
本工程柱采用木模，支架采用圆木支撑。
具体方法为：
①放好柱子边线，按柱尺寸将单片木模吊运至施工面。
②按柱子尺寸（宽度减少5mm，高度不变）拼装柱子模板，清理柱子底部杂物，安装柱子模板。
③初步校核模板垂直度后用方木按竖向200m间距将柱模箍好，垫好枋木。
④根据柱子底的控制线吊直模板，用木锲调整位置。
⑤将柱子箍与墙体连接牢固。
⑥柱子底清理孔用模板堵严。
3、梁、板、楼梯模板施工：
本工程梁板、楼梯采用木模板，圆木支撑系统。
搭设详见附图（木支撑系统图）。
一、具体施工方法为：
①支撑系统搭设顺序：在砖墙上弹好水平线→搭设立杆→ 在立杆位置放置垫板→搭设板底水平杆→搭设中间连系木条→加设加固连系木条。
②模板安装施工顺序为：根据板缝安放方木水平杆→安装梁侧模板→ 校正梁柱接头部位模板→ 加固柱、梁模板→ 安放板底方木水平杆→ 调平水平杆→安装楼板模板→ 封堵模板间的缝隙。
③施工中将结构标高引测到砖墙上面，作为模板安装的依据。
④圆木支撑系统要保证横平竖直，间距严格按木支撑系统图的要求施工。
⑤立杆需要接长时要做凹凸口接。
⑥楼板模板安装时要严格按图施工，楼梯模板按要求安装至施工层上4步。
⑦在圆木支撑上，要进行拉板拉结，扫地杆、剪刀撑及拉杆的尺寸为：25mm*80mm，且与木支撑用两个50mm的圆钉钉牢：
a、设置距地200mm的纵、横向扫地杆；
b、剪刀撑双支应成45°--60°倾角,对称布置,每道剪刀撑的宽度覆盖5跟木支撑,由底至顶连续设置；
c、木支撑中间设置纵横向水平拉杆（距地1400mm）。
二、模板拆除：
①模板的拆除,除了非承重侧模应以能保证砼表面及棱角不受损
坏时(大于1N/mm2)方可拆除外，承重模板应按现行《砼结构工程施工及验收规范》的有关规定执行。
②模板拆除的顺序的方法，应按照配板设计的规定进行，遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则，拆模时，严禁用大锤和撬棍硬砸硬撬。
③拆除的模板等配件，严禁抛扔，要有人接应传递，按指定地点堆放。
④并做到及时清理、维修、维护好，以备待用。
4、注意事项：
①支设的柱模，其标高、位置要准确，支设应牢固，柱模板支撑应与墙连成整体。
②楼板模板就位拼装时，宜以每个节间从四周先角模板与梁模板连接，然后向中央铺设。
③梁跨度大于4m时，应起拱0.1%-0.3%。
④梁模起拱应在搭设排架时，相应设置好，等起拱后再连接侧模并加固好，调整梁模口平直。
⑤模板安装完成后要全面检查，检查紧固程度，检查模板拼缝是否严密以及尺寸否符合要求等。
⑥浇灌混凝土时应要专人看管模板，处理漏浆、跑模、松动等问题。
⑦浇捣砼前柱模根部的清理孔要用模板堵严，防止跑浆。
⑧拆模时，操作人员应站在安全处，以免发生安全事故，待该片段模板全部拆除后，方准将模板等运出、堆放。
5、木模板计算书：
本工程楼板设计厚度为100㎜，其模板采用17mm厚多层木模板，用50×80方木支撑模板。
方木间距取L=300㎜，需验算桁架间距是否满足施工规范要求。
楼板模板由桁架支承，因此桁架可视为模板的刚性支点，计算时，楼板模板可取一米宽度为一个计算单元进行强度验算。
㈠、荷载
模板支架参数：
横向间距或排距（m）：1.20；纵距：1.20；步距1.40；
立杆上端伸出至模板支撑点长度（m）0.10；
模板支架高度（m）：2.80
板底支撑连接方式：方木支撑；
按照施工中具体情况，楼板模板承受的荷载有：
木模板自重150N/㎡
现浇100厚砼自重 25000×0.10=2500N/㎡
钢筋自重1100×0.1=110 N/㎡
施工人员及机械 1000 N/㎡
将面荷载转换为线荷载，按板宽一米计算：
∴Q=(150+2500+110+1000)×1=3760 N/m
㈡、内力计算
按两等跨连续梁进行内力计算，在荷载Q作用下，边梁的最大弯距M在B支座即
Mmax=0.125×3760×0.452=95.175N·m
最大剪力Q发生在B支座的左侧和右侧
Q max= 0.625×3760×0.45=1057.5N·m
㈢、截面验算
①强度验算，即验算在弯矩作用下最大正应力是否小于抗弯
设计强度fm和在剪力作用下最大剪应力是否小于抗剪设计
强度fv即
3Q=1057.5*3=3172.5 N·m
验证：T= M/W≤fm
模板材料为多层木模板，取弹性模量E=9000N/mm2；抗弯设计强度fm=9 N/mm2，抗剪设计强度fv=1 N/mm2，由于模板是临时性结构，容许应力可提高15%,故取fm=9×1.15=10.35N/mm2, fv=1×1.15=1.15 N/mm2，由于模板取1米宽为计算单元，
故：静截面抵抗距W=bh2/6=1000×172/6=48166.7 mm
∴T=M/W=95.175 N·m /48166.7 mm
=1.976N/mm2＜fm =10.35 N/mm2
t= 3Q/2bh
=3×1057.5 N·m /(2×1000×17)mm
=0.0933N/mm2＜fv=1.15 N/mm2
∴满足强度要求。
②刚度验算
即验算在荷载作用下模板挠度是否满足要求，施工规范规定当结构表面隐蔽时模板容许最大挠度V= 0.677QL4/100E l＜「V」=L/250 Q: 模板上的侧压力（线荷载）；
L：内楞间距；
E：弹性模量；
l：截面惯性矩。
l= bh3/12=1000×173/12=409416.667mm4
其最大挠度值
V=0.677×3.760×3004/100×9000×409416.67=0.056mm
板面最大允许挠度[v]=300/250=1.2mm
0.056mm ＜[v]=1.2mm
∴ 本工程楼板支撑模板桁架间距采用300㎜满足要求。
Q
方木楞计算简图
现浇砼
17mm 厚的多层木模纵向方木
Φ80~120mm圆木支撑
水平拉杆
横向方木间距
木支撑系统图
6、圆木顶撑强度验算
本工程梁底模板采用圆木顶撑，采用的圆木为Φ80~120mm圆木，整根顶撑可视为两端绞接的轴心受压杆，其临界荷载N=π2EI/L2其中I=π（D4-d4）/64=π（804-04）/64=201.1×104mm4
当圆木顶撑在安装时，其中间会设置二道水平拉杆，因此其自由长度L=2.8/2=1.4m=1400mm
由于圆木顶撑为临时支撑构件，其临界承载力可乘上1.1系数，即N=91121×1.1=100233.1N=10.02KN
模板施工中板底模板圆木顶撑，排距为1200㎜，则每排圆木顶撑所承荷载为：
木模板自重0.2×1.2×1.7=0.408KN
现浇筑砼自重2.5×1.2×0.3×0.7=0.636KN
钢筋自重1.1×1.2×0.3×0.7=0.276KN
施工人员及机械产生的荷载取1KN。
∴∑ni=（0.408+0.636+0.276+1）×1.4=3.248KN＜10.02KN
∴满足要求。
∴本工程楼板支撑模板立杆间距采用≤1200㎜满足要求。
