异径管的冲压成形和分布特征
大小头成型方法
大小头的缩径成形工艺是将与大小头大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。根据异径管变径的大小，分为一次压制成形或多次压制成形。
2.用冲压成形工艺进行生产。拉伸所使用的冲模形状参照大小头内表面尺寸设计，用冲模将下料后的钢板冲压拉伸成形。
以上就是我和大家分享的有关大小头的小知识，希望对您有所帮助，如有问题请和我们公司联系，我们将为您提供及时全面的服务。
山西双环重型机械有限公司是专业生产碳钢、合金钢、不锈钢等材质的大型环件、锻件、风力发电机组的基础环法兰和塔筒连接法兰等，并自主研发重型锻造机械设备的大型企业。
大小头是用于管道变径处的一种管件，其采用的成形工艺为缩径压制、扩径压制或缩径加扩径压制，对某些规格的异径管也可采用冲压成形。下面就来为您简单介绍一下：

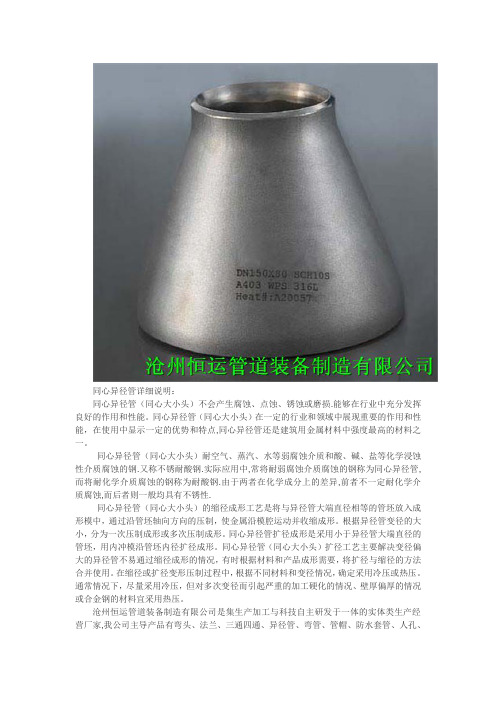

同心异径管详细说明
同心异径管详细说明：同心异径管（同心大小头）不会产生腐蚀、点蚀、锈蚀或磨损.能够在行业中充分发挥良好的作用和性能。
同心异径管（同心大小头）在一定的行业和领域中展现重要的作用和性能，在使用中显示一定的优势和特点,同心异径管还是建筑用金属材料中强度最高的材料之一。
同心异径管（同心大小头）耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢.又称不锈耐酸钢.实际应用中,常将耐弱腐蚀介质腐蚀的钢称为同心异径管,而将耐化学介质腐蚀的钢称为耐酸钢.由于两者在化学成分上的差异,前者不一定耐化学介质腐蚀,而后者则一般均具有不锈性.同心异径管（同心大小头）的缩径成形工艺是将与异径管大端直径相等的管坯放入成形模中，通过沿管坯轴向方向的压制，使金属沿模腔运动并收缩成形。
根据异径管变径的大小，分为一次压制成形或多次压制成形。
同心异径管扩径成形是采用小于异径管大端直径的管坯，用内冲模沿管坯内径扩径成形。
同心异径管（同心大小头）扩径工艺主要解决变径偏大的异径管不易通过缩径成形的情况，有时根据材料和产品成形需要，将扩径与缩径的方法合并使用。
在缩径或扩径变形压制过程中，根据不同材料和变径情况，确定采用冷压或热压。
通常情况下，尽量采用冷压，但对多次变径而引起严重的加工硬化的情况、壁厚偏厚的情况或合金钢的材料宜采用热压。
沧州恒运管道装备制造有限公司是集生产加工与科技自主研发于一体的实体类生产经营厂家,我公司主导产品有弯头、法兰、三通四通、异径管、弯管、管帽、防水套管、人孔、金属软管等，采用碳钢、合金钢、不锈钢等材质原厂管材，产品生产执行ASTM、DIN、DLT、HG、JB、JIS 、MSS、SH、SY、ROCT等生产标准，非标产品亦可定制生产。
公司生产主要产品：钢制管件、耐麿管件、防腐管件。
其中钢制管件包括：弯头、弯管、三通、异径管、法兰、封头、管帽、等高、中低压三大系列，产品材质分别有碳钢、不锈钢、合金钢及用户特殊要求的其他金属材料，管件产品共有上千种规格、型号。
冲压工艺与模具设计(3)
三向应力状态——宽板弯曲变形工艺（板料变薄，材料在厚度方向互相挤压，产生压应力） 在其余工序中，各板料成形时，垂直于板料平面的应力数值很小，使毛 坯产生变形的应力可以看成是板平面上互相垂直的径向里和切向力的合成。
1、两向受拉的应力状态 （胀形、 翻孔）
最大拉应力方向上的变形一定是伸长变形，应力为零的方向上的变形一 定是压缩变形。由此判断在两向拉应力作用下的变形会使材料边薄。
2、一拉一压，以拉为主的应力状态（扩口）
切向拉应力绝对值大于径向压应力 在拉应力方向上的变形一定是伸长变形，而在压 应力方向上的变形一定压缩变形，无应力方向上的变 形也是压缩变形，因此，材料变薄。
3、一压一拉，以压为主（拉深） 径向拉应力小于切向压应力
在压应力方向的变形一定是压缩变形，且 为最大变形，在拉应力方向上的变形为伸长 变形，在无应力方向上也为伸长变形，

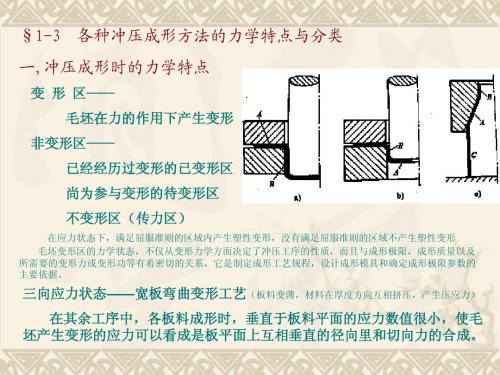

§1-3 各种冲压成形方法的力学特点与分类
一,冲压成形时的力学特点
变 形 区—— 毛坯在力的作用下产生变形 非变形区—— 已经经历过变形的已变形区 尚为参与变形的待变形区 不变形区（传力区）
在应力状态下，满足屈服准则的区域内产生塑性变形，没有满足屈服准则的区域不产生塑性变形 毛坯变形区的力学状态，不仅从变形力学方面决定了冲压工序的性质，而且与成形极限，成形质量以及 所需要的变形力或变形功等有着密切的关系，它是制定成形工艺规程，设计成形模具和确定成形极限参数的 主要依据。
（1）传力区是否有足够的强度——不被拉裂
（2）成形区可能会出现的问题——失稳，起皱（压缩变形） 失稳、拉裂（伸长变形） 要使材料成形顺利，必须采取措施，提高极限变形参数，防止起皱和拉 裂
三，提高成形极限的措施
1、提高伸长类成形极限的措施 （1）减小变形不均匀程度 伸长类变形的拉裂是因为局部过度变薄而出现的，因此应尽量减小局 部的集中变形，使总的均匀变形程度增加。
异径管的标准及其失效分析_陈孙艺
· 30 ·
化肥设计
第 43 卷 第 3 期
Chemical Fertilizer Desig n 2005 年 6 月
异径管的标准及其失效分析
陈 孙 艺1, 2 , 柳 曾 典1
(1 .华东理工大学 化工机械研究所 , 上海 200237 ;2 .中国石化茂名石化机械厂 , 广东 茂名 525024)
1 异径管标准体系
国内外常用的异径管标准见表 1 。 我国无缝异 径管规 格参数 为 DN15 ～ DN 800 mm 、 PN1 .6 ～ PN 32 M Pa , 焊制有缝异径管规格参数为 DN 400 ～ DN 1 600 mm 、 PN 1 .6 ～ PN 10 M Pa 。关于 管件的 公称通径 , 新标准 GB/ T 1047 -1995《管道元件的公 称通径》代替了 GB1047 -1970《 管子与管路附件的 公称通径》 , 管道和管道附件 、 配件的公称 直径也 称为 公称通径 , 它是名义 直径 , 既不 等于管道 外 径 , 也不等于管道内径 。文献[ 1] 中表 4 -1 -20 提 供了可锻铸铁制造的异径管内外螺纹弯头的外形及 规格尺寸 。 在国外 , 著名的 美国国家 标准 ASME/ A N SI B16 .9[ 2] 特别列出了大半径和缩径弯头的尺
会 M SS SP -43
9 JIS B2311
10 JIS B2311
Wrought S tainless S teel But t Welding Fit tings 日本的一般配管标准 日本的特殊配管标准
×√√
×√√ ×√√
注 :√和×分别表示标 准中有 或没有 异径管 结构形 式 。 序号 1 ～ 5 为中国标准 , 6 ～ 10 为国外标准 。
法兰 三通 异径管
锻造是利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法。
铸造——熔炼金属，制造铸型，并讲熔融金属浇入铸型，凝固后获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。
比较：金属经过锻造加工后能改善其组织结构和力学性能。
铸造组织经过锻造方法热加工变形后由于金属的变形和再结晶，使原来的粗大枝晶和柱状晶粒变为晶粒较细、大小均匀的等轴再结晶组织，使钢锭内原有的偏析、疏松、气孔、夹渣等压实和焊合，其组织变得更加紧密，提高了金属的塑性和力学性能。
铸件的力学性能低于同材质的锻件力学性能。
此外，锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命采用精密模锻、冷挤压、温挤压等工艺生产的锻件，都是铸件所无法比拟的。
弯头--elbow在管路系统中，弯头是改变管路方向的管件。
按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。
分类1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PVC，PPR等。
2.以制作方法划分可分为推制、压制、锻制、铸造等。
3.以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。
4.按它的曲率半径来分：可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。
短半径弯头指它的曲率半径等于管子外径，即R=1.0D。
（D为弯头直径，R为曲率半径）。
5.若按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD 和XS两种。

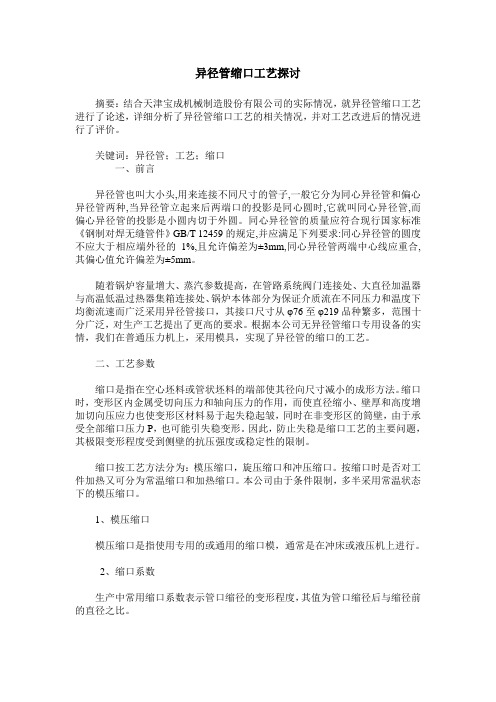

异径管缩口工艺探讨
