汽轮机真空泵的作用
汽轮机真空的作用
汽轮机真空的作用是为了实现高效能和高可靠运行。
下面是一些关于汽轮机真空的相关参考内容：1.真空的定义和原理：真空是指一定区域内的压力低于大气压的状态。
根据气体动理学原理，当空气被抽排至真空状态时，减少了气体分子的碰撞，从而降低了空气的比体积和比质量，使得流体的输送和抽排更加高效。
2.汽轮机真空系统的作用：汽轮机真空系统主要起到以下几个方面的作用：–真空抽排：在汽轮机的排汽侧设置真空系统，通过抽排来降低排汽侧的温度和压力，从而提高汽轮机的效率。
–减低后级叶片的背压：在高真空条件下运行汽轮机，可以降低后级叶片的背压，从而减小了气流损失和能量损失，提高了汽轮机的机械效率。
–吸收空气和烟气中的非凝汽体：在汽轮机的并排冷凝器和空气净化器中，利用真空系统吸收冷凝汽体和非凝汽体，从而提高汽轮机的工作质量和可靠性。
–防止外界空气进入汽轮机：在汽轮机的关键部位，如叶片尖端密封、轴承密封等处，利用真空系统排空气体，防止外界空气进入，保持机组的密封性。
3.真空系统的组成和工作原理：汽轮机的真空系统主要包括真空泵、真空管路、真空容器等组成。
当汽轮机运行时，真空泵开始运转，通过排气活塞抽取汽轮机系统中的气体，使系统内的压力降低，形成真空。
真空管路将抽取的气体导入真空容器中，实现处理和净化。
通过一个配套的真空管路系统，将真空抽排到具体的设备和部件中，从而实现对汽轮机系统的真空控制。
4.真空系统的影响因素和技术要求：汽轮机的真空系统受到多种因素的影响，如真空泵性能、工作温度、气体种类等。
因此，对于汽轮机真空系统的设计和选择需要满足一定的技术要求，如真空度的要求、系统的气密性要求、抽排能力的要求等。
此外，真空系统还需要定期维护和检修，确保其正常工作和长期稳定运行。
总结起来，汽轮机真空在汽轮机运行中起到了很重要的作用。
通过真空系统的抽排和控制，可以降低排汽侧的温度和压力，提高汽轮机的效率和运行质量。
同时，汽轮机真空也用于防止外界空气的进入，保持机组部件的密封性，确保汽轮机的可靠性和安全性。

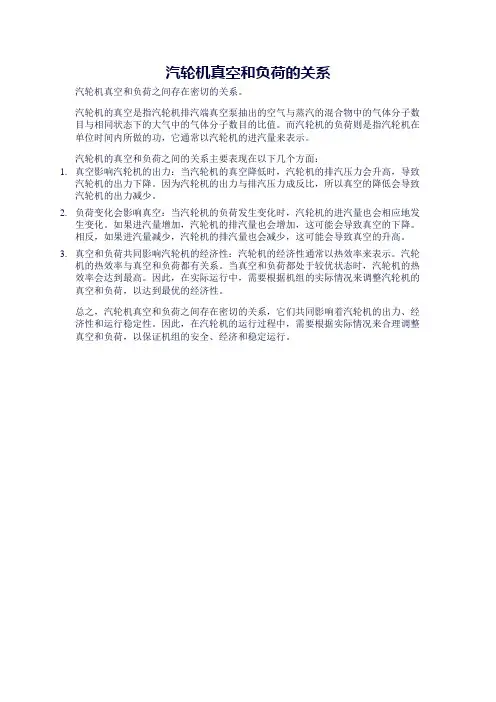

汽轮机真空和负荷的关系
汽轮机真空和负荷的关系
汽轮机真空和负荷之间存在密切的关系。
汽轮机的真空是指汽轮机排汽端真空泵抽出的空气与蒸汽的混合物中的气体分子数目与相同状态下的大气中的气体分子数目的比值。
而汽轮机的负荷则是指汽轮机在单位时间内所做的功，它通常以汽轮机的进汽量来表示。
汽轮机的真空和负荷之间的关系主要表现在以下几个方面：
1.真空影响汽轮机的出力：当汽轮机的真空降低时，汽轮机的排汽压力会升高，导致
汽轮机的出力下降。
因为汽轮机的出力与排汽压力成反比，所以真空的降低会导致汽轮机的出力减少。
2.负荷变化会影响真空：当汽轮机的负荷发生变化时，汽轮机的进汽量也会相应地发
生变化。
如果进汽量增加，汽轮机的排汽量也会增加，这可能会导致真空的下降。
相反，如果进汽量减少，汽轮机的排汽量也会减少，这可能会导致真空的升高。
3.真空和负荷共同影响汽轮机的经济性：汽轮机的经济性通常以热效率来表示。
汽轮
机的热效率与真空和负荷都有关系。
当真空和负荷都处于较优状态时，汽轮机的热效率会达到最高。
因此，在实际运行中，需要根据机组的实际情况来调整汽轮机的真空和负荷，以达到最优的经济性。
总之，汽轮机真空和负荷之间存在密切的关系，它们共同影响着汽轮机的出力、经济性和运行稳定性。
因此，在汽轮机的运行过程中，需要根据实际情况来合理调整真空和负荷，以保证机组的安全、经济和稳定运行。
火力发电厂汽轮机真空系统问题探讨
火力发电厂汽轮机真空系统问题探讨摘要：火力发电厂汽轮机的真空系统对于发电厂的安全运行以及提高发电效率都起着重要的作用。
真空系统主要是通过减小汽轮机排汽端的背压来增加汽轮机的效率和出力。
在真空系统中，真空泵扮演着关键的角色，通过强制性排气和提供稳定的负压，帮助汽轮机排气，并提高系统的真空程度。
真空系统也存在一些潜在的问题，真空泄漏、泵的故障等，这些问题会影响整个系统的正常运行。
关键词：火力发电厂；汽轮机；真空系统问题引言针对火力发电厂汽轮机真空系统存在的问题，许多研究人员和工程师们进行了深入的探讨和研究。
他们通过分析系统的原理、检测设备的技术以及维护与管理的方法，寻求解决真空系统问题的有效途径。
针对真空泄漏问题，他们提出了相应的检测方法和修复措施；他们研究了真空泵的故障原因和诊断方法，以提高系统的可靠性和稳定性。
这些研究成果将为火力发电厂汽轮机真空系统的优化和改进提供有益的指导。
1真空系统在火力发电厂汽轮机中的作用1.1真空系统可以降低汽轮机排气的压力当汽轮机内的蒸汽经过高温高压后展开膨胀，并驱动了发电机发电，也产生了大量的凝结水蒸汽。
如果这些凝结水蒸汽不能及时排出，会在进入冷凝器后形成冷凝水回流影响汽轮机的正常运行。
通过真空系统的作用，它可以从汽轮机排放口吸出大部分的水蒸汽，降低了汽轮机排气的压力，从而减少了冷凝水回流的可能性，提高了汽轮机的效率和稳定性。
1.2真空系统还起到了收集和处理凝结水的作用在汽轮机的运行过程中，水蒸汽会被冷凝成水，并形成凝结水。
这些凝结水需要通过真空系统进行收集和处理，以防止对环境造成污染。
真空泵通过负压的吸引作用，将凝结水从汽轮机排放口抽出，并输送到凝结器中进行进一步的处理，将其中的杂质去除，并能够回收其中的热能。
这样处理后的凝结水可以安全排放或作为循环水再利用，使得水资源得到合理利用，也降低了对周围环境的污染。
2火力发电厂汽轮机真空系统常见问题2.1气体泄漏问题气体泄漏问题不仅存在于火力发电厂的汽轮机真空系统中，而且还广泛存在于其他领域。
汽轮机凝汽器与真空
汽轮机凝汽器与真空汽轮发电机组真空系统漏泄直接影响着汽轮机组的热经济性和安全性,-是影响机组热经济性，一般真空值每降低1，汽耗约增高1.5%--2.5%左右,传热端差每升高1°C，供电煤耗约增加1.5%--2.5%左右,所以真空值的高低对汽轮机的热经济性有很大影响；二是影响二次除氧效果，加剧低压设备管道腐蚀，对机组的安全运行非常不利；三是影响蒸汽凝结及热交换性能,增大过冷度和换热端差,增加真空泵的负担。
凝汽式或抽凝式汽轮机的真空下降原因很多，短时间很难查清或处理，是一项难以解决的问题。
综合自己二十年的工作经验，将影响因素逐级分类，范围逐步缩小，对常见问题基本都能判断准确。
虽然是针对中小机组而言，但大机组也可以借鉴。
大致判断过程是通过端差和过冷却度变化确定大类，再通过温度、压力、液位、负荷及真空波动情况确定原因。
一、当只有真空下降，过冷却度和端差都基本不变时，一般是循环水系统故障。
(1)凝汽器进口管板脏污或出口水室存气会增加设备流动阻力,使循环水进出口压差增大,水量减少,液相传热系数降低，总热阻增大，传热温差(饱和水汽与循环水平均温差)增大,排汽温度升高,真空降低：同时，总传热量基本不变，水量减少，进出口温差增大，进口不变时，出口温度升高。
(2)凝汽器进水管道阻塞，会使循环水泵出口压力与凝汽器入水压力差增大，循环水量减少，真空降低，出口水温升高，凝汽器进出水压差减小。
(3)凝汽器出水管路堵塞或阀门未全开，会使水量减少，真空降低，出口水温升高，整体压力升高，凝汽器进出口压力差下降。
(4)循环水泵故障(水池水温低、入口滤网堵塞、吸入空气、水轮导叶磨损等)，会使管路整体压力下降，泵电流降低，真空下降，出水温度升高。
部分循环水泵跳闸，会使水压和排汽真空迅速下降，泵电流消失。
(5)冷却风机断电，会是凝汽器进水温度持续上升，真空不断下降。
循环水故障会使真空降低，但不会使真空波动。
二、当伴随真空下降,只有端差增大,过冷却度没有变化时；此现象基本可以判断为凝汽器铜管结垢。
汽轮机真空泵的作用
汽轮机真空泵的作用汽轮机真空泵是一种专用的真空装置，主要用于汽轮机的真空系统。
它的作用是在汽轮机系统中实现真空条件，确保汽轮机正常运行。
汽轮机真空泵能够将汽轮机系统的压力降低到所需的真空水平。
在汽轮机运行过程中，需要保持一定的负压，以确保系统内部的正常运行。
汽轮机真空泵通过排出系统中的气体和水蒸汽，降低系统内部的压力，达到所需的真空水平。
汽轮机真空泵能够除去系统中的非凝结性气体。
在汽轮机系统中，气体的存在会影响系统的热力性能和运行效率。
汽轮机真空泵通过排气作用，将系统中的非凝结性气体排出，保证系统内部的纯净度，提高系统的工作效率和可靠性。
汽轮机真空泵还能够排除系统中的凝结水。
在汽轮机系统中，水蒸汽是不可避免的产物，而凝结水的存在会对系统的运行造成严重影响。
汽轮机真空泵通过抽出系统中的凝结水，防止水蒸汽在系统中积聚，减少对系统的腐蚀和损坏。
汽轮机真空泵还能够实现系统的泄漏检测和修复。
在汽轮机系统中，泄漏是一个常见的问题，会导致系统的真空度下降和性能下降。
汽轮机真空泵可以通过泄漏检测装置，及时发现和修复系统中的泄漏问题，保证系统的正常运行。
汽轮机真空泵还能够实现汽轮机系统的排气和抽真空。
在汽轮机启动和停车过程中，需要进行排气和抽真空操作，以确保系统内部的正常运行和安全操作。
汽轮机真空泵通过排出系统中的气体和水蒸汽，实现系统的排气和抽真空，为汽轮机的启动和停车提供可靠的支持。
汽轮机真空泵在汽轮机系统中起着至关重要的作用。
它能够实现系统的真空条件，除去非凝结性气体和凝结水，排除系统中的泄漏问题，实现系统的排气和抽真空。
汽轮机真空泵的运行状态和性能直接影响汽轮机系统的工作效率和可靠性。
因此，在汽轮机的设计、运行和维护过程中，必须充分重视汽轮机真空泵的作用，确保其正常运行和维护，以保障汽轮机系统的安全和稳定运行。
发电厂汽轮机真空抽气系统结构及其原理
发电厂汽轮机真空抽气系统结构及其原理发电厂汽轮机真空抽气系统结构及其原理1、引言1.1 背景在发电厂汽轮机运行过程中，汽轮机排汽需要通过真空抽气系统来维持负压状态，以提高汽轮机的效率和性能。
1.2 目的本文旨在介绍发电厂汽轮机真空抽气系统的结构和工作原理，以便于了解其在汽轮机运行中的重要作用。
2、系统结构2.1 主要部件真空抽气系统由以下主要部件组成：2.1.1 真空泵2.1.2 抽气冷凝器2.1.3 真空容器2.1.4 动力装置2.1.5 控制系统2.2 系统流程真空抽气系统的工作流程如下：2.2.1 真空泵抽气2.2.2 气体冷凝2.2.3 真空容器储存2.2.4 控制系统调节3、系统原理3.1 真空泵原理真空泵通过机械或液体封闭工作原理，来抽取系统中的空气和蒸汽，形成负压状态，以满足汽轮机运行过程中排气要求。
3.2 抽气冷凝器原理抽气冷凝器通过将从真空泵中抽出的气体冷却凝结，以降低气体的压力和温度，进一步增强系统的负压效果。
3.3 真空容器原理真空容器作为储存空气和蒸汽的设备，能够维持系统的稳定性，并提供一定的缓冲能力，以满足汽轮机不同工况的需求。
3.4 控制系统原理控制系统通过监测和控制真空抽气系统的工作参数，如压力、温度和流量等，来保证系统的正常运行和稳定性。
附件：附件1：发电厂汽轮机真空抽气系统结构图附件2：真空抽气系统工作流程图法律名词及注释：1、汽轮机：也称为蒸汽轮机，是一种利用蒸汽压力产生机械能的设备。
2、发电厂：指发电设备和厂房等组成的生产电力的场所。
3、真空泵：一种用于抽取气体和蒸汽的设备，能够产生负压状态。
4、抽气冷凝器：用于将气体冷却凝结，降低气体的压力和温度的设备。
5、真空容器：一种储存空气和蒸汽的设备，用于维持系统的稳定性。
6、动力装置：提供真空抽气系统运行所需的动力来源，如电机等。
7、控制系统：用于监测和控制真空抽气系统的设备和程序，以保证系统的正常运行和稳定性。
技能认证汽轮机知识考试(习题卷1)
技能认证汽轮机知识考试(习题卷1)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]真空泵的作用是抽出凝汽器中（ ）。
A)空气B)蒸汽C)空气和不凝结气体答案:C解析:2.[单选题]装设接地线时，应（ ）。
A)先装中相B)先装接地端，再装两边相C)先装导线端答案:B解析:3.[单选题]运行中汽轮发电机组润滑油冷却器出油温度正常值为（ ）。
否则应作调整。
A)35度B)40度C)45度答案:B解析:4.[单选题]凝结水的过冷却度一般要求为 （） 。
A)0～0.5℃B)1～2℃C)小于3℃答案:B解析:5.[单选题]循环水出入口温差值不允许超过（ ）A)5度B)10度C)15度答案:B解析:6.[单选题]在对给水管道进行隔泄压时，对放水一次门、二次门，正确的操作方式是（ ）。
A)一次门开足，二次门开足B)一次门开足，二次门调节C)一次门调节，二次门开足答案:B解析:B)允许汽蚀余量C)最小汽蚀余量D)允许汽蚀余量和最小汽蚀余量答案:A解析:8.[单选题]国产300MW、600MW汽轮机参加负荷调节时，机组的热耗（）。
A)纯变压运行比定压运行节流调节高B)三阀全开复合变压运行比纯变压运行高C)定压运行喷嘴调节比定压运行节流调节低D)变压运行最低答案:C解析:9.[单选题]如果在升负荷过程中，汽轮机正胀差增长过快，此时应（ ）。
A)保持负荷及蒸汽参数B)保持负荷提高蒸汽温度C)汽封改投高温汽源D)继续升负荷答案:A解析:10.[单选题]推力瓦的厚度差不得大于（）mm,否则应进行刮研。
A)0.02B)0.03C)0.04D)0.05答案:A解析:11.[单选题]机器的转动部分应装有防护罩或其他防护设备，露出的轴端应设有（ ）。
A)护盖B)盖子C)遮拦D)围栏答案:A解析:12.[单选题]必需汽蚀余量愈大，泵的抗汽蚀能力（ ）。
A)越高B)越差C)无关D)不变答案:B解析:13.[单选题]汽轮发电机组在启动升速过程中，没有临界共振现象发生的是（ ）转子。
汽轮机真空泵的作用
汽轮机真空泵的作用汽轮机真空泵是一种用于产生真空的设备，它在汽轮机系统中起到很重要的作用。
本文将详细介绍汽轮机真空泵的功能和工作原理。
一、汽轮机真空泵的作用汽轮机真空泵主要用于消除汽轮机排气系统中的非凝结性气体，以确保系统的正常运行。
在汽轮机运行过程中，排气系统会产生大量的气体，包括空气、水蒸汽和其他不凝结的气体。
如果这些气体不能及时排出，将会对汽轮机系统产生负面影响，如影响汽轮机的工作效率、增加系统的能耗、加剧设备的磨损等。
因此，汽轮机真空泵的作用就是将这些气体从排气系统中抽出，保持系统的正常运行。
二、汽轮机真空泵的工作原理汽轮机真空泵的工作原理是基于气体的压力差。
当汽轮机排气系统中存在非凝结性气体时，真空泵通过旋转叶片或其他形式的动力装置，产生高速旋转的气流。
这样一来，气流将从排气系统中抽出气体，并将其排放到外部环境中。
同时，真空泵还会不断地抽入新的气体，以保持系统的真空度。
三、汽轮机真空泵的种类根据不同的工作原理和结构特点，汽轮机真空泵可以分为多种类型。
其中，常见的有离心式真空泵、根式真空泵、涡旋真空泵等。
1. 离心式真空泵：离心式真空泵利用离心力将气体抽出，适用于处理大量气体和高真空度的场合。
它具有结构简单、运行稳定、抽取速度快等特点。
2. 根式真空泵：根式真空泵通过叶轮的旋转来抽取气体，适用于处理高真空度和高压力区域的气体。
它具有抽取速度快、运行平稳、噪音低等特点。
3. 涡旋真空泵：涡旋真空泵利用涡旋的动能将气体抽出，适用于处理大量气体和高真空度的场合。
它具有结构紧凑、运行平稳、抽取速度快等特点。
四、汽轮机真空泵的应用领域汽轮机真空泵广泛应用于各个领域，包括发电厂、化工厂、制药厂、石油化工、船舶等。
在这些领域中，汽轮机真空泵常用于排气系统的真空抽取，以确保设备的正常运行。
在发电厂中，汽轮机真空泵常用于汽轮机排气系统的抽取和真空度的维持，以提高汽轮机的效率和稳定性。
在化工厂和制药厂中，汽轮机真空泵常用于生产过程中的真空抽取和废气处理，以保证生产环境的洁净和产品质量的稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机真空泵的作用
汽轮机真空泵（Turbine Vacuum Pump）是一种用于提供低压真空的设备，主要应用于汽轮机系统中。
它的作用是通过抽取汽轮机排气腔中的空气和其他气体，从而维持系统内部的真空度，保证汽轮机系统的正常运行。
汽轮机是一种将热能转化为机械能的装置，其工作原理是通过高温高压的蒸汽驱动涡轮旋转，进而带动轴上的发电机或其他设备进行功率输出。
在汽轮机工作过程中，由于排汽腔与大气相通，蒸汽在涡轮旋转后会排入排气腔中。
而为了保持整个汽轮机系统内部的真空度，避免气体对涡轮运转的干扰和损耗，需要使用汽轮机真空泵进行排气。
汽轮机真空泵主要通过机械方式将气体抽出。
具体来说，它一般由主泵和辅助泵组成。
主泵是通过涡轮驱动，利用高速旋转的叶轮产生离心力，将气体从排气腔中抽出。
而辅助泵则通过机械泵或液环泵等方式进一步增强抽气效果，提供更高的真空度。
汽轮机真空泵在汽轮机系统中起到至关重要的作用。
首先，它能够有效地排除排气腔中的空气和其他气体，保持系统内部的真空度。
这样可以避免气体对涡轮的干扰，减小能量损耗，提高汽轮机的效率。
其次，汽轮机真空泵还能够防止气体回流，避免气体进入高压侧或其他关键部位，对设备造成损坏。
此外，它还能够减少系统中
的压力损失，提高整个汽轮机系统的性能。
除了在汽轮机系统中的应用，汽轮机真空泵还广泛用于其他工业领域。
例如，它可以在化工、制药等行业中用于真空干燥、真空蒸馏、真空冷凝等工艺过程中。
此外，汽轮机真空泵还可以用于真空包装、真空吸附、真空搬运等应用中。
汽轮机真空泵在汽轮机系统中起到关键的作用，能够有效地提供低压真空。
它通过抽取排气腔中的气体，维持系统内部的真空度，保证汽轮机的正常运行。
同时，汽轮机真空泵还具有防止气体回流、减小压力损失等功能，提高整个系统的性能。
除了汽轮机系统，它还广泛应用于其他工业领域，发挥着重要的作用。
随着科技的不断进步，汽轮机真空泵的性能和效率也将不断提高，为各行各业提供更加可靠和高效的真空解决方案。
