音箱保护电路
立体声音频放大器保护电路μpc1237的运用
实 用影 音技 术
月 刊 （ 月 １日 出版 每ｓｉ ｎｙｎｙｎｉ ｕ ｈｙ ｇｉ ｉ ｓ ｏ ｇ ｊｈ
■ 于 卫 兵
Ｅ
方 法 尤 为 重 要 ，现 介 绍 如 下 。
这 款 专 门用 于 立 体 声 音 频 放 大 器 和 扬 声 器 的 单 片 集 成 保 护 电 路 ｐ １ ３ 为 ８ 单 列 封 装 ，因 其 功 能 完 善 、 ｃ ２ ７ 脚 性 能 优 良 、 价 格 低 廉 而 厂 泛 用 于 国 内 外 各 类 音 响 产 品 中 ，在 使 用 过程 中又 能有 效消 除 功 放 开 ／ 机 冲 击 噪 声 、 关 防 止功 放 过 流 及 输 出 端 直 流 偏 移 损 坏 扬 声 器 。 因 此 成 为
ｐ １ ３ 外 围 电 路 部 分 元 件 要 求 各 不 相 同 。 若 取 值 不 Ｃ ２ ７
将 扬
声 器 从 功 放 输 出 端 断 开 ，达 到 保 护扬 声器 的 目 的 。 ｌ ｃ ２ 引 脚 （ 交 流 断 电 检 测 端 ，用 于 功 放 关 机 － １３ ￣ ｐ ７ 是 静 音 。当 关 闭 放 大 器 电 源 时 ，有 时 会产 生 关 机 噪 声 ．因 此 需 要 在 关 机 的 瞬 间 让 继 电 器 来 控 制 音 箱 与 放 大 器 ．使
输 出 端 直 流 电 平 ，一 旦 功 放 输 出 端 正 或 负 偏 移 电 压 超 过
设 定 的 阈 值 时 ，ｌｐ １ ３ 内 部 电 路 使 继 电 器 释 放 － ｃ ２ ￣ ７
，
广大发烧友 自制功放或打摩改造时乐于选用的器件。
ｐ １ ３ 的 扬 声 器 、 音 频 放 大 器 保 护 电 路 及 连 接 Ｃ ２ ７ 方 法 见 图 １ 由 于 功 放 电 路 及 供 电 电 压 各 异 ， 对 。
蓝牙音箱电路原理

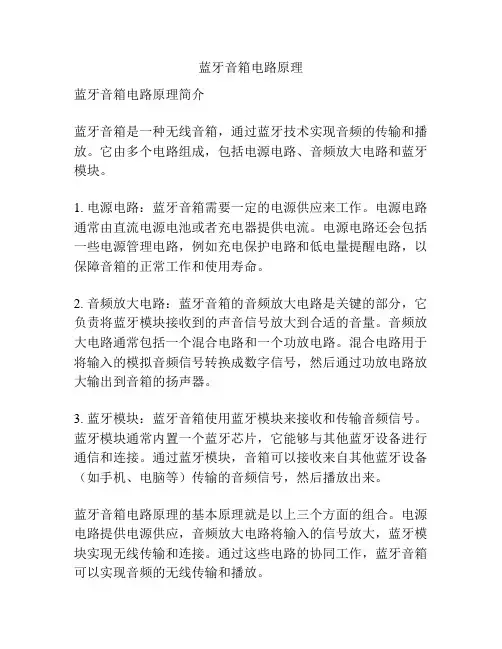

蓝牙音箱电路原理
蓝牙音箱电路原理简介
蓝牙音箱是一种无线音箱，通过蓝牙技术实现音频的传输和播放。
它由多个电路组成，包括电源电路、音频放大电路和蓝牙模块。
1. 电源电路：蓝牙音箱需要一定的电源供应来工作。
电源电路通常由直流电源电池或者充电器提供电流。
电源电路还会包括一些电源管理电路，例如充电保护电路和低电量提醒电路，以保障音箱的正常工作和使用寿命。
2. 音频放大电路：蓝牙音箱的音频放大电路是关键的部分，它负责将蓝牙模块接收到的声音信号放大到合适的音量。
音频放大电路通常包括一个混合电路和一个功放电路。
混合电路用于将输入的模拟音频信号转换成数字信号，然后通过功放电路放大输出到音箱的扬声器。
3. 蓝牙模块：蓝牙音箱使用蓝牙模块来接收和传输音频信号。
蓝牙模块通常内置一个蓝牙芯片，它能够与其他蓝牙设备进行通信和连接。
通过蓝牙模块，音箱可以接收来自其他蓝牙设备（如手机、电脑等）传输的音频信号，然后播放出来。
蓝牙音箱电路原理的基本原理就是以上三个方面的组合。
电源电路提供电源供应，音频放大电路将输入的信号放大，蓝牙模块实现无线传输和连接。
通过这些电路的协同工作，蓝牙音箱可以实现音频的无线传输和播放。
为汽车音响加装扬声器保护电路

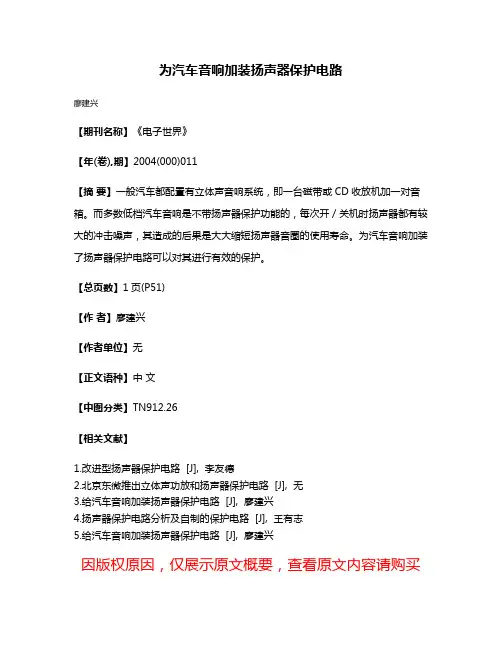

为汽车音响加装扬声器保护电路
廖建兴
【期刊名称】《电子世界》
【年(卷),期】2004(000)011
【摘要】一般汽车都配置有立体声音响系统，即一台磁带或CD收放机加一对音箱。
而多数低档汽车音响是不带扬声器保护功能的，每次开／关机时扬声器都有较大的冲击噪声，其造成的后果是大大缩短扬声器音圈的使用寿命。
为汽车音响加装了扬声器保护电路可以对其进行有效的保护。
【总页数】1页(P51)
【作者】廖建兴
【作者单位】无
【正文语种】中文
【中图分类】TN912.26
【相关文献】
1.改进型扬声器保护电路 [J], 李友德
2.北京东微推出立体声功放和扬声器保护电路 [J], 无
3.给汽车音响加装扬声器保护电路 [J], 廖建兴
4.扬声器保护电路分析及自制的保护电路 [J], 王有志
5.给汽车音响加装扬声器保护电路 [J], 廖建兴
因版权原因，仅展示原文概要，查看原文内容请购买。
speaker 保护电路

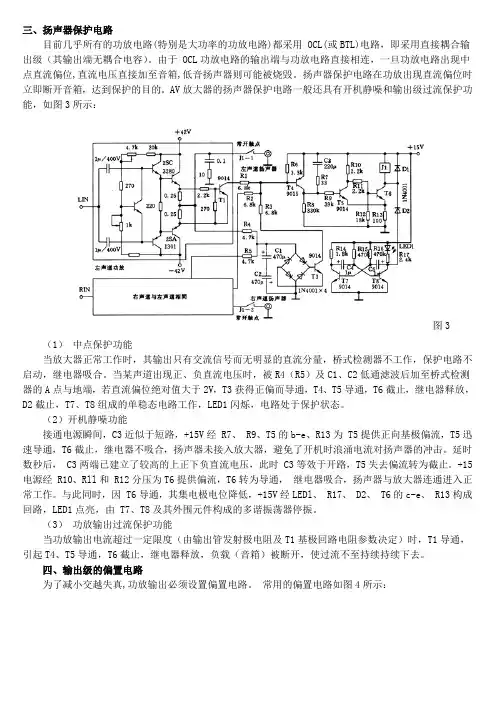

三、扬声器保护电路目前几乎所有的功放电路(特别是大功率的功放电路)都采用 OCL(或BTL)电路，即采用直接耦合输出级（其输出端无耦合电容）。
由于 OCL功放电路的输出端与功放电路直接相连，一旦功放电路出现中点直流偏位,直流电压直接加至音箱,低音扬声器则可能被烧毁。
扬声器保护电路在功放出现直流偏位时立即断开音箱，达到保护的目的。
AV放大器的扬声器保护电路一般还具有开机静噪和输出级过流保护功能，如图3所示：图3 （1）中点保护功能当放大器正常工作时，其输出只有交流信号而无明显的直流分量，桥式检测器不工作，保护电路不启动，继电器吸合。
当某声道出现正、负直流电压时，被R4（R5）及C1、C2低通滤波后加至桥式检测器的A点与地端，若直流偏位绝对值大于2V，T3获得正偏而导通，T4、T5导通，T6截止，继电器释放，D2截止，T7、T8组成的单稳态电路工作，LED1闪烁，电路处于保护状态。
（2）开机静噪功能接通电源瞬间，C3近似于短路，+15V经 R7、 R9、T5的b-e、R13为 T5提供正向基极偏流，T5迅速导通，T6截止，继电器不吸合，扬声器未接入放大器，避免了开机时浪涌电流对扬声器的冲击。
延时数秒后， C3两端已建立了较高的上正下负直流电压，此时 C3等效于开路，T5失去偏流转为截止。
+15电源经 R10、Rll和 R12分压为T6提供偏流，T6转为导通，继电器吸合，扬声器与放大器连通进入正常工作。
与此同时，因 T6导通，其集电极电位降低，+15V经LEDl、 R17、 D2、 T6的c-e、 R13构成回路，LED1点亮，由 T7、T8及其外围元件构成的多谐振荡器停振。
（3）功放输出过流保护功能当功放输出电流超过一定限度（由输出管发射极电阻及T1基极回路电阻参数决定）时，T1导通，引起T4、T5导通，T6截止，继电器释放，负载（音箱）被断开，使过流不至持续持续下去。
四、输出级的偏置电路为了减小交越失真,功放输出必须设置偏置电路。
音箱保护电路[实用新型专利]
![音箱保护电路[实用新型专利]](https://img.taocdn.com/s3/m/c9abfb52fd0a79563d1e7254.png)
专利名称：音箱保护电路
专利类型：实用新型专利
发明人：林龙辉
申请号：CN201120389152.7申请日：20111013
公开号：CN202353799U
公开日：
20120725
专利内容由知识产权出版社提供
摘要：本实用新型涉及电子电路，尤其涉及音箱的保护电路。
本实用新型的音箱保护电路，设置于音箱，音箱至少包括并联于功放输出端的低音喇叭和高音喇叭组，高音喇叭组可由1个或多个高音喇叭组成。
其中，在功放输出端的干路上或者低音喇叭的支路上串接一热敏开关，且热敏开关设置在临近低音喇叭的散热区位置。
本实用新型音箱保护电路用于音箱的喇叭保护，特别是低音喇叭的保护，防止功放电流过大而烧坏喇叭或整个音箱。
申请人：厦门市派对屋电子有限公司
地址：361009 福建省厦门市枋湖工业小区1号厂房4楼
国籍：CN
代理机构：厦门市诚得知识产权代理事务所
代理人：方惠春
更多信息请下载全文后查看。
音响电路及工作原理

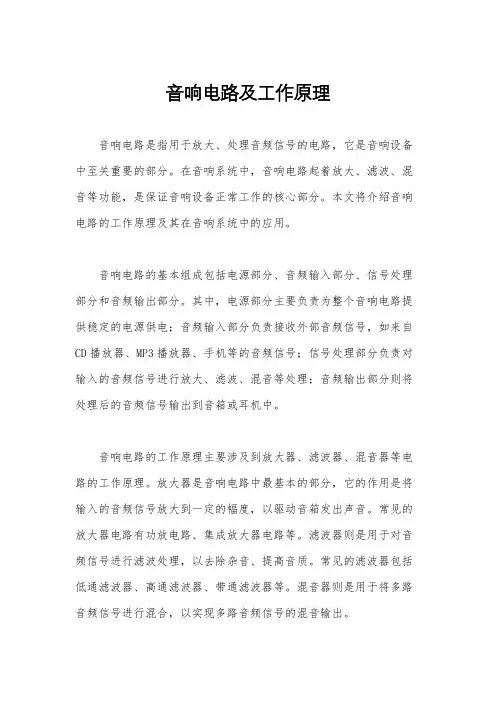

音响电路及工作原理音响电路是指用于放大、处理音频信号的电路，它是音响设备中至关重要的部分。
在音响系统中，音响电路起着放大、滤波、混音等功能，是保证音响设备正常工作的核心部分。
本文将介绍音响电路的工作原理及其在音响系统中的应用。
音响电路的基本组成包括电源部分、音频输入部分、信号处理部分和音频输出部分。
其中，电源部分主要负责为整个音响电路提供稳定的电源供电；音频输入部分负责接收外部音频信号，如来自CD播放器、MP3播放器、手机等的音频信号；信号处理部分负责对输入的音频信号进行放大、滤波、混音等处理；音频输出部分则将处理后的音频信号输出到音箱或耳机中。
音响电路的工作原理主要涉及到放大器、滤波器、混音器等电路的工作原理。
放大器是音响电路中最基本的部分，它的作用是将输入的音频信号放大到一定的幅度，以驱动音箱发出声音。
常见的放大器电路有功放电路、集成放大器电路等。
滤波器则是用于对音频信号进行滤波处理，以去除杂音、提高音质。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器等。
混音器则是用于将多路音频信号进行混合，以实现多路音频信号的混音输出。
在音响系统中，音响电路扮演着至关重要的角色。
它的性能直接影响到音响设备的音质、音量等方面。
因此，设计高性能的音响电路是音响设备制造商不断努力的方向。
随着科技的不断发展，音响电路的设计也在不断创新，例如采用数字信号处理技术、功率放大技术等，以提高音响设备的性能。
总之，音响电路是音响设备中不可或缺的一部分，它通过放大、滤波、混音等处理，将输入的音频信号转化为我们能听到的声音。
在音响系统中，音响电路的性能直接关系到整个音响设备的音质和性能。
因此，对音响电路的研究和设计具有重要的意义，它将不断推动音响设备的发展和进步。
音响报警电路的工作原理
音响报警电路的工作原理输入信号处理部分主要是对输入信号进行放大、滤波和检测等处理，以使其能够被音响设备正确识别并触发报警。
通常，输入信号可以是来自外部传感器的电压信号，例如红外传感器、光敏传感器、温度传感器等。
首先，输入信号经过放大电路的放大增益，以提高信号幅度并保证后续处理的灵敏度。
接下来，信号可能经过滤波，以消除噪声和干扰，保留有效的信号。
滤波可以通过使用滤波器电路或者控制芯片内部的滤波功能来实现。
然后，信号经过检测电路，检测信号是否达到报警的阈值条件。
检测电路通常使用比较器或其他电子元件实现，一旦输入信号满足特定条件，比如超过设定的阈值，检测电路就会触发报警信号输出。
报警信号输出主要是通过将报警信号转换为音频信号，使其能够通过音响设备的扬声器发出警报声音。
常用的方法有两种：直接输出和控制输出。
直接输出是将检测到的报警信号直接连接到音响设备的扬声器，通过扬声器放大报警信号以产生高响度的报警声音。
这种方法简单直接，但可能会对音响设备产生损坏，并且无法对报警声音进行控制。
为了避免直接输出可能带来的问题，通常采用控制输出的方式。
控制输出是将报警信号通过控制芯片或其他电子元件进行控制，以产生与报警状态相匹配的相应声音。
控制芯片可以提供不同语音、音效和音调的模拟信号或数字信号，来产生不同的报警声效。
然后通过连接到音响设备的功率放大器，将信号放大并驱动扬声器产生报警声。
此外，报警电路还可能包括其他功能，例如报警信号的延时器、音量控制和灯光提示等，以满足不同的应用需求。
总结起来，音响报警电路的工作原理是通过对输入信号进行处理和检测，然后将报警信号输出转换为声音信号，最终通过音响设备的扬声器发出警报声音。
该电路可通过放大、滤波、检测和控制等步骤实现。
不同的应用还可能包括其他功能以满足特定需求。
功放喇叭保护电路工作原理
功放喇叭保护电路工作原理
哎呀呀，今天咱就来好好唠唠功放喇叭保护电路工作原理这回事儿！
你想想，喇叭就好比是咱家里的大宝贝，平时为咱发出好听的声音，让咱享受音乐的美妙。
那要是没有保护电路，它可就容易受伤啦！比如说，要是音量突然开得太大，喇叭可不得被震得“嗡嗡”响，就像人被吓了一跳似的。
这时候，保护电路就登场啦！
它就像一个守护天使，时刻留意着喇叭的情况。
当它察觉到电流或者电压不对劲的时候呀，立马就采取行动啦！比如，它可能会限制电流，就像是给湍急的水流加上一个闸门，让电流平稳地通过，不至于伤害到喇叭。
举个例子吧，有一次我在家里放音乐，那可真是嗨起来了，结果不小心把音量调得老大了。
就在这时，我听到“噗”的一声，音箱的声音变得怪怪的。
哎呀，我心想坏了，这不会是把喇叭弄坏了吧？还好有保护电路呀，它及时发挥了作用，就像一个救生员一样，挽救了喇叭。
你说要是没有保护电路，那我的喇叭不就完蛋了吗？
再比如说，有时候可能会出现短路的情况，这就像是路上突然出现了一个大坑。
保护电路这时候就迅速做出反应，切断电源，避免喇叭受到更大的伤害。
总之，功放喇叭保护电路那真是超级重要啊！它默默地守护着喇叭，让我们能安心地享受音乐的快乐。
所以呀，大家可别小看了它，没有它，咱们的喇叭可就危险咯！我的观点就是，功放喇叭保护电路是必不可少的，它让我们的音响系统更可靠，更耐用！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。
直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。
无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。
图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。
保护驱动电路是一个以Q13、Q12为核心的施密特触发器。
选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。
此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。
当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。
Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。
当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。
Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。
电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。
另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。
继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。
吸合后，C22也被充满电，继电器的维持电流经R43衰减提供。
C8为延时电容,R3l是C8的限流电阻。
它们与R32、R30、Q13、R26组成延时电路,调整C8、R31值。
可以改变延时时间。
开机时,电源电压通过C8、R3l 提供给Q13、Q12组成的触发器控制端。
触发器处在Q12截止状态,继电器不吸合,功率输出电路暂时断开,直到C8被充到一定电荷为止。
灵敏的分立元件喇叭音箱保护器电路图有烧友找动作灵敏（1V动作）的喇叭保护／延时电路，论坛里不好找，只好从资料堆中翻出来，好人做到底，又做了张新风格的PCB，一并发了，需要的快收藏。
电路图如下：音响辅助电路--保护电路/ 2007-10-4 20:41:58音响辅助电路--保护电路一、扬声器保护电路(1)图1是采用集成运放制作的扬声器保护电路，具有开机防浪涌电流冲击保护、功放输出中点电压偏移(正或负)保护功能。
双运放LM358构成两个电压比较器，电源电压(+12V)经R4、R5分压后，为两个比较器提供+1V的基准电压。
所不同的是，Icl-1的基准电压接人其正输入端③，检测大于+lV的电压；ICl-2的基准电压接入其负输入端⑥，检测小于+lV的电压。
功放L、R声道输出分别经R1、R2隔离，Cl、C2滤除交流成份后，加至VDl-VD4组成的检测桥。
如功放输出(L或R)偏离中点、出现正的直流电压时，则检测桥输出正电压加至电压比较器Icl—1的负输入端②，因检测桥硅二极管产生0．7V的管压降，因此当功放中点直流电压大于+1．7V时，ICl—l的②脚电压大于+lV，①脚变为“0”，使VTl失去基流而截止，继电器K1释放，切断扬声器。
+12V经R3加至检测桥负端，与R2分压产生+2．4V电压加至电压比较器ICl—2的正输入端⑤，如功放中点电位负向偏离，则ICl～2的⑤脚电压随之下降，当功放中点电压小于-1．7v时。
Icl—2的⑤脚电压小于+1V，⑦脚变为“0”，VTl截止，Kl释放，切断扬声器。
R6、R7、C3组成开机延时电路，刚接通电源时，因C3两端电压不能突变，VT1截止；随着C3的充电，1-2s后，vTl导通，继电器Kl才吸合接通扬声器，从而避开了浪涌电流的冲击。
ICl也可选用TL082等其它型号的双运放。
继电器K1选用12V小型电磁继电器，其工作电流小于80mA。
二、扬声器保护电路(2)图2是采用开关集成电路的扬声器保护电路，具有电路结构简单、反应灵敏迅速的特点。
TWH8778是高速开关集成电路，内部设有过压、过流、过热保护电路，工作稳定可靠；控制极触发电流极小，为50～100uA，触发电压约1．6v；输出驱动电流可达lA。
图2电路中，开机防浪涌电流冲击保护由延时电路R3、C3完成。
刚开机时，ICl因控制极⑤脚无触发电压而截止，2～3s后，C3上电压充至1．6V时，才触发ICl导通，继电器Kl吸合接通扬声器，避开了开机冲击。
功放的L、R输出端分别经电阻Rl、R2隔离后混合，Cl、C2滤除其交流成分。
当功放中点直流电位偏离中点：(1)出现正直流电压时，该正电压～VDl～VTlbe 结～VD4～地，形成电流，VTl导通，使ICl失去触发电压而截止，继电器K1释放，切断扬声器；(2)出现负直流电压时，地～VD3～VT1be结～VD2～负电压，形成电流，也使VT1导通，ICl截止，K1释放，切断扬声器；从而实现功放输出中点直流电位偏移保护功能。
VDI～VD4、vTlbe结压降决定了该电路的保护阀值，当功放中点直流电位偏移电压的绝对值大于1．4V时，保护电路动作。
该保护电路可适用+(6～24)v电源电压，只需注意根据电源电压选取相应的继电器即可。
三、扬声器保护电路(3)图3是采用555时基电路的扬声器保护电路。
555时基电路是一种模数结合的多用途集成电路，双极型时基电路驱动电流可达200mA(CMOS时基电路不适合本电路应用)，可直接驱动直流电磁继电器，很适合制作扬声器保护电路。
图3左半边功放中点电位偏移检测电路部分，与上例基本相同。
当检测到大于±1．4v的绝对值的偏移直流电压时，VTl导通，使ICl 主复位端④脚为“0”，强制ICl复位，③脚输出变为“0”，继电器K1失电释放，切断扬声器免受损坏。
C3、R4为开机保护延时电路，开机瞬间，+12V电源经C3加至Icl的②⑥脚，使③脚输出为“0”；随着C3的充电，约2s后，②⑥脚电压降至告1/3 Vcc以下，ICl触发，③脚输出为“1”，K1吸合接通扬声器。
该电路电源电压适用范围+(5～18)V。
四、扬声器保护电路(4)图4是采用专用集成电路uPC1237设计的扬声器保护电路，具有开机防浪涌电流冲击、功放输出端中点直流电位偏移保护、关机防冲击保护等功能。
uPC1237是扬声器保护专用集成电路，内部包括开机延时、中点电位检测、过负荷检测、交流电源检测、双稳态触发器、继电器驱动等电路，仅需增加少量阻容等元件，即可构成保护功能完备、外围电路简洁的扬声器保护电路。
(一)功放输出中点电位偏移保护：ICl的②脚分别通过Rl、R2检测功放左、右声道输出端的直流电位，当输出端偏移中点出现正或负的直流电压时，都会使内部双稳态触发器翻转，驱动级截止，继电器K1释放而切断扬声器。
(二)开机保护：R3、R4、C3组成开机延时电路，刚开机瞬间，因C3上电压不能突变，ICl⑦脚电位为0，内部电路截止，继电器Kl不吸合；随着C3的充电，2～3s后，⑦脚电压升至足够高，内部电路导通，K1吸合接通扬声器。
(三)关机保护：电源变压器次级绕组交流电压经VDl半波整流、R5限流降压、c4滤波后，在ICl 4脚产生+(6～8)v直流电压，由于C4(仅4．7uF)远小于主电路的滤波电容(2000～20000uF)，关机时，主电路的滤波电容尚未放完电，④脚即先失电而使内部电路截止，实现关机防冲击保护功能。
该保护电路采用单电源，电源电压范围+(25-60)v，最大继电器驱动电流80mA，允许功耗32mW。
五、扬声器保护电路(5)图5是采用专用集成电路TA7317组成的扬声器保护电路，具有开、关机防冲击保护、功放输出中点电位偏移保护、电源电压异常保护等功能，其工作原理与上例大同小异，主要区别在于：(一)ICl的②、③脚分别检测左、右声道的输出中点电位；(二)交流电源检测端①脚正常时为负值；(三)使用双电源供电，电源电压范围±(25～50)v；(四)继电器驱动电流可达130mA，允许功耗500mW。
六、电子音源切换电路图6为采用TDA1029构成的电子开关式音源切换电路，可用于立体声音响设备中，作为音源切换开关。
传统的方法采用波段开关来进行音源的切换，走线较长，虽采用屏蔽线，也难免受到干扰。
采用电子音源切换电路，集成块可直接安装在印制电路板上，消除了波段开关切换的弊端，控制线可以很长，且不必用屏蔽线，利于面板设计。
TDA1029内部包含有两组相同的电子开关，每组均为4选l，两组同步动作，由单刀开关S-1控制，具有开关隔离度好、插入损耗小、切换音源便利的特点，非常适合制作立体声音响系统的音源切换电路。
该音源切换电路电源电压范围：+(6-25)v；最大允许输入信号：6V；失真：小于0．01％；通道隔离度：大于70dB；信噪比：大于120dB。
发光二极管VDl-VD4分别为4个音源输入的工作指示。
R9为VD限流电阻，其阻值应根据电路的电源电压来确定，R9=(Vcc—Vvd)／Ivd，式中：Vcc为电源电压；Vvd为发光二极管压降，为1．8～2V；Ivd为发光二极管电流，一般取6～10mA。
七、继电器音源切换电路图7是专用集成电路控制、继电器执行的音源切换电路。
从信号传输的角度看，继电器触点是理想的直通转换形式，避免了电子开关转换信号所带来的附加失真、附加噪声和音染。
继电器靠近信号传输线安装，而控制继电器的直流控制线可以任意延长，绝无干扰之虑，便于印板和面板的设计安装。
继电器由专用集成电路TC9135控制。
TC9135具有6路触发功能：当控制按键SBl～SB6中任一键按下时，与之相对应的输出端导通、继电器吸合，而其它各输出端均关闭(不论原来是否导通)，从而实现”六选一“音源切换。
如果同时有两个或两个以上按键被按下，则所有6路输出端全部关闭，防止了误操作造成混乱。
电容Cl的作用，是实现开机自动接通第一路音源信号，可将最常用的音源安排在第一路。
该电路电源电压范围+(3～16)V，应根据所用电源电压选取继电器和发光二极管限流电阻R7(参阅上例)。
八、音频电平显示器图8是一种音频电平显示器电路，采用两块LM324四运放集成电路，由8只发光二极管排列成条状光柱来显示音频电平的大小，电平越高，点亮的光柱越长。
