压力传感器调整方法
(SMC压力传感器调整说明书)ZSE30AISE30A
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
gefran压力传感器校准方法
gefran压力传感器校准方法Gefran压力传感器校准是确保传感器在正常工作状态下准确测量压力的关键步骤。
通过校准可以保证传感器输出与实际压力值之间的准确度和一致性。
在本文中，我们将一步一步地介绍Gefran压力传感器的校准方法。
第一步：准备工作在开始校准之前，准备工作是非常重要的。
首先，确保你有一个有效且合适的压力源来提供校准的压力值。
其次，确保你有一台准确的压力表或者标准压力计。
此外，确保你有Gefran压力传感器的技术规格和校准手册，并且了解校准所需的参数和步骤。
第二步：连接测量设备在校准之前，将Gefran压力传感器正确地连接到测量设备是至关重要的。
使用正确的接头和连接器将传感器连接到压力源和压力表。
确保连接紧固，无泄漏，并且传感器与测量设备之间没有其他干扰。
第三步：设定校准点在校准之前，需要确定校准的压力点。
这些校准点应该涵盖传感器在工作范围内的不同压力值。
从低压到高压逐步设定校准点是一个良好的实践。
校准点的选择可以由实际应用来决定，确保涵盖到实际工作中可能出现的压力范围。
第四步：设定校准参数在校准之前，需要设定校准参数。
这些参数包括校准范围、单位、输出类型（模拟或数字）、校准点数以及其他相关参数。
确保根据技术规格和校准手册正确设定这些参数。
第五步：进行校准进入校准程序之后，首先进行零点校准。
零点校准意味着将传感器置于无压状态，并调整传感器输出为零。
根据Gefran校准手册的指导，按照要求进行零点校准。
接下来，开始逐个校准点进行校准。
对于每个校准点，提供一个已知的压力值并记录传感器输出。
将这个已知的压力值与传感器输出进行对比，如果存在差异，则进行校正。
按照校准手册里的指导进行相应的校准。
对于模拟输出类型的传感器，通常需要使用可调电阻或电位器进行零点和斜度校准。
调整这些电阻或电位器，使传感器输出与已知压力值之间的差异最小。
对于数字输出类型的传感器，通常可以通过接口和软件来进行校准。
根据校准手册的指导，将传感器与电脑或其他校准设备连接，在相应的软件中进行校准参数的设定和校准点的校准。
压力传感器的正确连接与校准方法
压力传感器的正确连接与校准方法压力传感器是一种常见的工业测量仪器，通过量化介质的压力变化来输出电信号，用于测量压力。
然而，正确的连接和校准是确保压力传感器准确工作的关键。
本文将介绍压力传感器的正确连接和校准方法。
1. 连接方法压力传感器通常包含两个接口：电源接口和信号接口。
为了正确连接压力传感器，首先需要理解这两个接口。
电源接口通常需要连接到一个恒定的直流电源，以提供所需的电压，通常为3.3V或5V。
在连接电源之前，确保仔细查看压力传感器的规格书，以确定所需电压范围。
信号接口是连接到微控制器或数据采集系统的接口，以传输压力传感器输出的电信号。
常见的信号接口类型有模拟输出和数字输出。
模拟输出通过一个模拟电压信号来表示测量的压力值，通常为0-5V或0-10V。
而数字输出则通过串行通信协议（如I2C或SPI）输出压力值。
根据实际需求，选择适合的信号接口类型，并按照相应的接线方式连接到微控制器或数据采集系统。
在连接时，注意以下几点：1）使用合适的电缆进行连接，电缆的长度和材质应考虑信号传输的性能要求；2）尽量避免电缆与电源线、高压线等干扰源靠近，以减少干扰；3）连接时注意极性，确保电源和信号接口的正负极性正确。
2. 校准方法校准是保证压力传感器准确测量的关键步骤，下面介绍一种简单的校准方法。
首先，需要一台已知精确值的压力测量仪器（如校准泵），以提供参考压力值。
将该仪器连接到压力传感器的测量介质端口上。
接下来，按照以下步骤进行校准：1）将校准泵压力设置为已知值，记录校准泵的读数和压力传感器的输出电信号；2）持续改变校准泵的压力，记录对应的读数和电信号，确保覆盖整个测量范围；3）绘制读数和电信号之间的关系曲线；4）根据曲线拟合出校准方程，将传感器输出的电信号转换为对应的压力值。
校准完成后，可以使用该校准方程来进行实际压力测量。
需注意的是，校准应在实际应用前定期进行，以确保测量准确性。
此外，应根据实际情况选择合适的校准时间间隔，以平衡校准成本和准确性要求。
mps压力传感器调整说明(一)
mps压力传感器调整说明(一)MPS压力传感器调整说明1. 背景介绍随着科技的不断发展，MPS（Micro Pressure Sensor）压力传感器在各个领域扮演着重要的角色。
为了确保传感器的准确性和可靠性，对其进行调整是必不可少的。
2. 调整目的MPS压力传感器的调整旨在确保其输出与实际压力值之间的一致性，以提供准确的测量结果。
3. 调整方法•材料准备：首先，准备好所需的调整工具，包括电压表、标准气压源和调整电路。
•电路连接：将MPS压力传感器与调整电路连接，确保连接稳定可靠。
•校准程序：根据厂商提供的校准程序，设置合适的校准参数。
•标准气压源：将标准气压源与MPS压力传感器连接，确保稳定而准确的气压输入。
•读取数据：使用电压表等工具读取传感器输出的电压值。
•校准计算：根据标准气压源提供的气压数值和传感器输出的电压值，进行计算，得出校准参数。
•调整参数：根据计算结果，调整传感器的校准参数，以提高测量准确性。
•验证：通过多次校准和测试，验证调整后的传感器的准确性和可靠性。
4. 注意事项•在进行调整前，仔细阅读厂商提供的调整说明，确保了解所有的操作步骤和注意事项。
•在调整过程中，保持环境稳定，避免外部干扰对传感器的影响。
•严格遵守操作流程，不可随意更改传感器的校准参数。
•调整过程中，注意个人安全，避免触碰到高电压部分或其他危险元件。
5. 结论通过对MPS压力传感器进行调整，可以提高其测量准确性和可靠性，为各种应用场景提供更精确的压力测量结果。
但在进行调整之前，务必详细阅读厂商提供的调整说明，并严格遵守操作流程和注意事项，以确保调整过程的顺利进行。

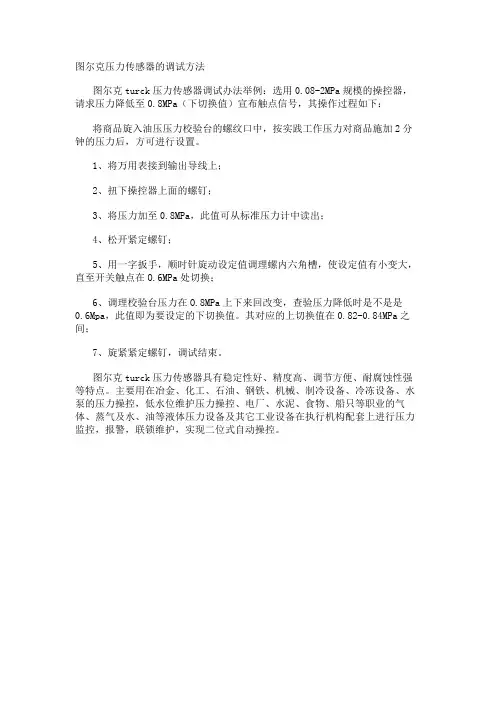

图尔克压力传感器的调试方法
图尔克压力传感器的调试方法
图尔克turck压力传感器调试办法举例：选用0.08-2MPa规模的操控器，请求压力降低至0.8MPa（下切换值）宣布触点信号，其操作过程如下：
将商品旋入油压压力校验台的螺纹口中，按实践工作压力对商品施加2分钟的压力后，方可进行设置。
1、将万用表接到输出导线上；
2、扭下操控器上面的螺钉；
3、将压力加至0.8MPa，此值可从标准压力计中读出；
4、松开紧定螺钉；
5、用一字扳手，顺时针旋动设定值调理螺内六角槽，使设定值有小变大，直至开关触点在O.6MPa处切换；
6、调理校验台压力在O.8MPa上下来回改变，查验压力降低时是不是是0.6Mpa，此值即为要设定的下切换值。
其对应的上切换值在0.82-0.84MPa之间；
7、旋紧紧定螺钉，调试结束。
图尔克turck压力传感器具有稳定性好、精度高、调节方便、耐腐蚀性强等特点。
主要用在冶金、化工、石油、钢铁、机械、制冷设备、冷冻设备、水泵的压力操控，低水位维护压力操控、电厂、水泥、食物、船只等职业的气体、蒸气及水、油等液体压力设备及其它工业设备在执行机构配套上进行压力监控，报警，联锁维护，实现二位式自动操控。
SMC压力传感器调整说明书 ZSE AISE A
5、错误显示与对策
错误
错误显示 报错原因
名称
处理对策
过电流
开关输出的负载电流超过 80mA
切断电源，检查输出部分电路， 确保电流在 80mA 以内后重新 开启电源
残压 异常
压力 异常
复制功 能异常
执行“清零”操作时供给压力 供给压力在指定范围内时再
不在±7%F.S（. 混合压型±3.5%） 执行“清零”操作 范围内.
功能设定模式下选择 F3，按
按
进入响应时间设定。
键
进入响应时间设定
响应时间设定： 按 和 选择响应时间值，按 确认
交替显示
响应时间
设定值
按 键确认
返回功能选择模式
F3-响应时间设定完成
5）、F4-显示精度设定：调整显示精度，用于消除末尾显示值跳动。
功能设定模式下选择 F4，按 进入显示精度设定。
按键
如果无 OUT2， 将输出检查部分 恢复为 A-常规输 出后， 按 键设定。
返回功能选择 模式
F98-输出检查完成
强制 ON
如果有 OUT2， 按 键设定， 设定方法同上。 设定完成后按住
键 2 秒钟以上， 返回测量模式。
测量模式
10
4）、F99-恢复出厂设置：用此功能将所有设置恢复为出厂设置。
在功能设定模式下选择 F99，按 进入恢复出厂设置。
主压力开关为要复制的压力、功能设置数据的来源，是被复制对象；
从压力开关为压力、功能设置数据要复制到的目的地。
从压力开关
主压力开关
1
2
N（N 最大为 10）
8
操作方法：在主压力开关的功能设定模式下选择 F97，按 进入复制功能设定。
国外压力传感器校准方法
国外压力传感器校准方法国外压力传感器校准方法1. 介绍压力传感器在工业和科研领域中扮演着重要角色。
校准是确保传感器准确测量压力的关键步骤。
本文将介绍国外常用的压力传感器校准方法。
2. 施加已知压力•将已知压力施加到传感器上，并记录传感器输出。
比较传感器输出值与已知压力值，计算并校正误差。
•可以使用手持压力校准器、气体瓶或静态压力发生器等设备来施加已知压力。
•这种方法适用于小范围的压力传感器，但要求有已知压力的标准设备。
3. 杠杆法•杠杆法利用杠杆原理，增加施加在传感器上的压力范围，以提高校准的准确性。
•通过在杠杆上施加已知压力，可以放大这个已知压力，使得较小压力的传感器能够测量。
•这种方法简单易行，适用于小范围和高精度的压力传感器。
4. 电桥法•电桥法利用电桥电路的平衡来校准传感器。
•制作一个电桥电路，将传感器作为其中一个电阻，施加已知压力使电桥不平衡。
•通过测量电桥平衡状态，计算传感器输出和已知压力之间的关系，进而校正传感器的测量结果。
•这种方法适用于小范围和高灵敏度的压力传感器。
5. 等静压平衡法•等静压平衡法是一种动态校准方法，通过施加不同压力并观察传感器输出来校准传感器。
•在一个封闭的容器中，依次施加不同压力，并记录传感器的输出。
•分析传感器输出与已知压力的关系，进行校正。
•这种方法适用于大范围和较低精度要求的压力传感器。
6. 总结不同的压力传感器校准方法适用于不同的压力范围和精度要求。
施加已知压力、杠杆法、电桥法和等静压平衡法是国外常用的校准方法。
根据实际需求选择合适的校准方法，可以提高压力传感器的准确性和可靠性。
7. 选择适合的校准方法在选择适合的校准方法时，应考虑以下因素：•压力范围：不同的校准方法适用于不同范围的压力传感器。
例如，施加已知压力的方法适用于小范围的传感器，而等静压平衡法适用于大范围的传感器。
•精度要求：如果对传感器的测量准确性要求较高，可以选择电桥法或杠杆法进行校准，因为它们能提供更高的精度。
压力传感器校准操作说明书
压力传感器校准操作说明书1. 前言压力传感器校准是确保仪器准确度和可靠性的关键步骤。
本操作说明书将详细介绍如何正确进行压力传感器的校准操作，以确保测量结果的准确性。
2. 校准准备在进行压力传感器校准之前，需要准备以下工具和设备：- 压力源：确保其稳定性和精度，可选择压力校准仪或其他可靠的压力源。
- 水银柱或计量波纹管：用于检查压力源的准确度。
- 校准导轨和支架：用于放置压力传感器和校准设备。
- 多功能仪表或校准仪表：用于读取和记录压力传感器的输出值。
- 校准负载：用于施加不同等级的压力。
3. 校准步骤3.1 传感器准备- 将压力传感器与校准导轨连接，并确保连接牢固可靠。
- 将压力源连接至压力传感器的输入端。
- 连接多功能仪表或校准仪表至压力传感器的输出端。
3.2 校准压力源- 通过水银柱或计量波纹管检查压力源的准确度。
- 调整压力源的输出值，使其与期望的校准数值相匹配。
- 将校准负载连接至压力源的输出端。
3.3 校准过程- 施加适当压力至校准负载，并记录该压力值。
- 通过多功能仪表或校准仪表读取压力传感器的输出值，并记录。
- 根据校准负载的压力和压力传感器的输出值，计算压力传感器的误差并记录下来。
- 重复以上步骤，使用不同压力值进行校准，以确定压力传感器的线性性能和误差范围。
4. 校准结果分析根据校准过程中记录的压力传感器的输出值和期望值，进行误差分析。
计算校准值与标准值之间的偏差，并评估压力传感器的准确度和可靠性。
5. 校准结果记录将校准过程中的所有数据和结果记录在操作说明书中，包括压力传感器的型号、校准日期、校准人员等。
并确保文件的可追溯性和保存性，以备后续参考。
6. 完成校准在完成校准后，断开压力源和校准负载与压力传感器的连接。
检查校准结果，并确保压力传感器的输出值符合预期的标准要求。
清洁和保养校准设备，并妥善保存。
7. 安全注意事项- 在进行校准操作时，确保安全操作，尽量避免高压环境和危险操作。
压力传感器零点校正方法
压力传感器零点校正方法一、引言压力传感器是一种广泛应用于工业控制和自动化领域的重要传感器。
在使用压力传感器时，为了保证测量的准确性和可靠性，需要对其进行零点校正。
本文将介绍压力传感器零点校正的方法和步骤。
二、压力传感器零点校正的意义压力传感器的零点是指在无压力作用下的输出信号值。
由于制造和使用过程中的各种因素，压力传感器的零点可能会发生漂移，导致测量结果的偏差。
因此，进行定期的零点校正是保证传感器准确度的重要手段。
三、压力传感器零点校正的基本原理压力传感器零点校正的基本原理是通过施加零点压力，使得传感器输出的信号值等于零，从而校正传感器的零点漂移。
具体的校正方法有以下几种。
四、手动校正法手动校正法是最简单、常用的校正方法之一。
具体步骤如下：1. 将压力传感器与校准仪器连接，并确保连接牢固可靠。
2. 打开校准仪器，选择合适的校准模式和参数。
3. 施加一个已知的零点压力到传感器上。
4. 调节校准仪器的零点校正参数，使传感器输出信号等于零。
5. 完成校正后，记录校准参数并进行确认。
五、自动校正法自动校正法是一种较为高级和精确的校正方法。
它通过使用自动校准装置来实现对传感器的零点校正。
具体步骤如下：1. 将压力传感器与自动校准装置连接，并确保连接牢固可靠。
2. 打开自动校准装置，选择合适的校准模式和参数。
3. 自动校准装置会自动施加一个已知的零点压力到传感器上，并记录传感器的输出信号。
4. 根据记录的输出信号值，自动校准装置会自动调节校准参数，使传感器输出信号等于零。
5. 完成校正后，记录校准参数并进行确认。
六、温度补偿法温度对压力传感器的零点也会产生影响。
为了消除温度的影响，可以采用温度补偿法进行零点校正。
具体步骤如下：1. 将压力传感器与温度控制装置连接，并确保连接牢固可靠。
2. 打开温度控制装置，将传感器置于恒定的温度环境中。
3. 等待一段时间，直到传感器的温度稳定。
4. 根据传感器的零点温度特性曲线，计算出相应的零点校正参数。
压力传感器校准操作流程
压力传感器校准操作流程压力传感器是一种常见的传感器，广泛应用于各种工业和科学领域。
为了确保其准确性和可靠性，在使用前需要进行校准。
本文将介绍压力传感器的校准操作流程，以确保传感器的准确度和稳定性。
一、准备工作在进行压力传感器校准之前，需要准备以下工作：1. 校准设备：包括校准仪器、压力源、连接管路等；2. 校准标准：需要使用已知准确的压力标准进行比对；3. 人员：校准操作需要经验丰富的技术人员进行。
二、校准操作流程1. 确定校准点根据实际应用需求，确定校准点。
通常情况下，选择多个校准点进行校准，以覆盖传感器的工作范围。
2. 连接校准装置将校准装置与被校准传感器进行连接，确保连接口无泄漏，并且连接牢固可靠。
3. 录入参考数值将已知准确的压力标准接入校准装置，录入标准压力数值。
4. 零点校准将压力传感器暴露在零压力环境中，进行零点校准。
确保传感器输出为零。
5. 线性校准按照设定的校准点，在不同压力下进行校准。
记录每个校准点的设定值和传感器输出值。
6. 计算误差根据实际测得的传感器输出值和设定的校准值，计算出每个校准点的误差值。
通常以百分比或压力单位表示。
7. 调整校准参数根据计算得到的误差值，调整校准装置的校准参数。
通常包括增益和偏移量两个参数。
8. 重复校准重复执行步骤4至步骤7，直至校准结果满足要求。
可以根据实际情况调整校准点和校准参数。
9. 校准记录根据校准结果，记录校准点、校准参数、误差值等信息。
记录应包括日期、时间和校准人员等信息。
10. 校准证书根据校准记录生成校准证书，标明校准结果、有效期等信息。
校准证书应妥善保管并定期更新。
三、注意事项1. 操作规范：校准操作需要按照规范进行，严禁随意更改校准参数或使用不符合要求的校准装置。
2. 温度影响：在进行校准操作时，应注意环境温度对传感器的影响。
如果需要，可以进行温度补偿校准。
3. 校准周期：根据实际使用情况和要求，确定校准周期。
通常情况下，建议每年进行一次校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示调整后数据后 "P"再 次sTB (45%基板 设 定 完 成)
) 步骤七 MODE9牵 引C确 认数据是否在FFFO-0010以 内(不 在时重新步骤五
、
步骤八 轿厢1009/。 停1F
步骤九 步骤十
按住 甲按钮5秒 后松开等着直到显示"10""99"l,比 时放大器1000/n设 定完成) PU基板 MODE13牵 引1sTB二 下显示5408写 人前数据再次sTB显 示调整后数据后
ˉ 步骤
四
确认地碰 b刂 vo=>VV0V 34VB=9C000 s0B4='4000 写保扩打诃 电梯关电 按住放 大器上 撄 按钮,送 电 10秒 后显示"PP"后 松 开后等着直到显 示"Lb"
(o1时 放 大 器 被 复位)
步骤五 步骤六
再 次同时按下鑫V按 钮5秒 后显示PHl此 时放 大器45%设 定完成) PU基 板 MODB13∴ 牵引0STB二 下显示,406写 人前数据再次sTB显
次sTB
(空ห้องสมุดไป่ตู้载基板 设 定 完 成)
步骤 十六 电梯 空载1F-2F上 下运行 有 反拉 时调整调繁 5b87数据 “ll15之 间大多是往 小改)
步骤 十七 电梯 空载最顸层 至最顶层 下一 个楼 面上 下运 行有反 钅 豸罗 髯 :诚妇甲甫r玑翟茗
03!q)
结束
受讲姓名 :
"P-"再
次sTB
(1000/o基
板
设
定
完戍)
弓 以内 重新步 :∶
(Tf时
蚕肇∶三嘿 量 孔笋磊辱垦气垠憾 T廴 :∶4墨
:窝
酝大多是往大改 步骤十三 电梯100。h时 1F-2F上 下运行有反扛时调整调整5b8(
)
步骤十四
步骤十五
取出轿厢内砝码 (等 待一段时间让减裹橡胶充分复原) PU基板 MODE13.牵 引2sTB二 下显示写人 前数据 再 次sTB显 示调 整后数据 后 "P-"再
「
教育实施撇告
东芝 电梯 (中 国)有 限公 司
实施 日期: 培 训 内容 E
三力传感器调整方法
讲 师指导 :
教学评述:
步骤一 轿厢 45%摇 平衡确认轿厢 平衡 系数后 将 电梯停 于 步骤二 用 电流裳测量马达动力电源线来判断平衡 系数 ,如 犟 辘
簸不对不用继续以下步骤,先 加减对覃块 .
步骤三
