水轮机调速器和电网一次调频
水轮机调节系统一次调频特性仿真1

水轮机调节系统一次调频特性仿真魏守平一.水轮机调节系统机组一次调频特性电力系统运行的主要任务之一,是控制电网频率在50Hz附近的一个允许范围内。
电网频率偏离额定值50Hz的原因是能源侧(水电、火电、核电……)的供电功率与负荷侧的用电功率之间的平衡被破坏而引起的。
负荷的用电功率是经常在变化的,因此,电网的频率控制的实质是:根据电网频率偏离50Hz的方向和数值,实时在线地通过水电和火电发电机组的调节系统和电网自动发电控制系统(AGC),调节能源侧的供电功率以适应负荷侧的用电功率的变化,达到电网发电与用电的功率平衡,从而使电网频率恢复到50Hz附近的一个允许范围内。
电网频率控制的手段有:一次调频、二次调频、高频切机、自动低频减负载和机组低频自启动等,其中一次调频和二次调频与水轮机控制系统有着密切的关系。
我们所说的“水轮机调节系统机组一次调频特性”是指,水轮机调节系统的被控制系统并入大电网运行,当大电网频率变化超过微机调速器设定的频率(转速)死区时,水轮机调节系统进行自动调节的动态特性。
通过水轮发电机组调节系统的自身负荷-频率静态和动态特性对电网的控制,通常称之为一次调频,调速器的输入量是电网频率f n,一次调频是由水轮机调速器的电网频率f n和机组功率P的静态特性f n=f(P)和调速器PID调节特性来实现的;完成电网二次调频的电网AGC 系统,则是从电网的宏观控制上、经济运行及电网交换功率控制等因素上,向有关水电和火电机组调速系统下达相应机组的目标(计划)功率值P c,从而实现电网范围内的功率/频率控制(LFC),调速器的输入量是被控机组功率设定值P c。
对接力器运动过程中起到速率限制的接力器开启时间T g和接力器关闭时间T f、对接力器运动过程中起到极端位置限制的接力器完全开启位置(y=1.0)和接力器完全关闭位置(y=0)等,是接力器运动过程中的主要非线性因素。
如果按照水轮机调节系统运行和试验中的动态过程中,接力器运动是否进入了上述接力器的非线性区域,来划分水轮机调节系统动态过程特征,我们可以将水轮机调节系统运行和试验中的动态过程划分为大波动(大扰动)和小波动(小扰动)动态过程。
水轮发电机组一次调频试验及控制策略

水轮发电机组一次调频试验及控制策略【摘要】本文介绍了水轮发电机组的一次调频试验方案及控制策略,分析了影响一次调频效果的相关因素。
【关键词】调速系统,频差,一次调频1、引言机组并入电网运行,各机组发出的有功功率与系统负荷相等。
当电网所需负荷发生变动,而各机组负荷不变,电网变化的负荷将引起电网内机组转速的变化,即电网的频率将发生改变。
当电网负荷变化超过一定范围,电网频率偏差值将大于机组一次调频死区,电网中投入一次调频功能的机组将动作,以减小电网频率偏差。
2、机组一次调频的必要性发电机组一次调频功能对电网供电质量和安全稳定运行起着至关重要的作用。
一次调频动作正确与否,对机组本身而言,只是承担了系统部分变化的负荷。
而对整个电网系统而言,却是维护系统频率稳定的重要手段。
3、水轮发电机组一次调频试验方案水轮发电机组调速系统性能的好坏主要考察调速系统的稳定性和调节动作的准确性。
稳定性是调速系统工作的基础,在机组空载及发电状态下,调速系统能保持相对稳定,机组频率或功率才能维持在一定的范围内而无波动或震荡。
调节动作的准确性则是考察调速系统在接受增减命令或频率发生变化时,调速系统能迅速而准确的达到调节目标值。
调节过程允许存在波动,但调节时间和目标值必须满足要求。
一次调频试验就是为了验证调速系统的调节性能。
3.1一次调频试验仪器一次调频试验的主要试验仪器为一台调速器测试仪器、一台装有测试软件的电脑及一些信号连接线。
调速测试仪应具备模拟量及开关量采集模块,并能输出50Hz频率,精度达到0.001Hz。
测试软件能采集录制导叶开度、机组功率及一次调频动作信号曲线,并能精确测量一次调频响应滞后时间。
3.2接线及信号处理调速器功率信号、开度信号接入调速器测试仪器的模拟量输入端子,一次调频动作信号接入仪器的开关量输入端子,仪器频率输出50Hz信号经过空开接入调速器残压输入端,空开处于断开状态。
待机组开机至发电态,解开机组原残压接线,合上空开。
水轮机调节及频率调整概述

bp
•
A
1.0
y
Page 8
频率给定 f c :根据运行要求设定的系统频率。 开度/功率给定 y c p c :对应于频率给定的开度及功率。 人工开度/功率死区:不起调节作用的开度及功率区间。
微机调速器进入稳定状态的必要条件:
f c f g 50 b p ( y c y ) f c f n 50 e p ( p c p )
Page 15
当系统负荷发生变化时,各机组根据自身的速度变动率,自动分配 系统的负荷变化,分配的多少与速度变动率成反比。 在二次调频中,一般选用速度变动率较小,容量大的机组或电站利 用调速器的频率调整机构,联合调节。这要求做此种功能的机组调节性 能要好,调速器动作灵敏。
Page 16
其实,对于比例-积分-微分环节的调节机理我们在对水轮机进行 手动调节时已经形象地反映出来了。例如:机组频率为51HZ和 54HZ均大于50HZ,但针对前者,关闭导叶的幅度要小一点,慢 一点;对于后者,幅度要大一点,快一点。这就是比例环节的 体现。 当机组频率接近额定值时,应当密切观察频率偏差, 缓慢、微量地开启或关闭导叶,直至机频恢复正常范围。 类似 于积分环节。 当机频由54HZ以较快速度下降到51HZ时,虽然仍 大于50HZ,但此时不应继续关闭导叶,可能还需要使导叶稍微 开启一点,这是针对水流惯性和机组惯性而采取的超前调节原 则,对应于PID环节中的微分环节。
Page 11
频率是衡量电能质量的指标之一,频率质量的下降不仅影响用户 的用电质量,同时对电力系统的影响也很大,严重时可造成系统瓦解。 当机组并入大电网运行时,水轮机调速器主要起到电网一次调频 的频率调节器和电网二次调频及电网负荷频率控制的功率控制器的作 用。所以,原来所说的水轮机调节系统的功能有了增加和扩展:在完 成水轮机频率调节任务的同时,还与电网AGC系统和电厂AGC系统相接 口,具有一些与电网控制有关的附加功能。 电网的一次调频是针对偏离了系统额定频率50HZ的频率偏差,按 功率永态差值系数(速度变动率)ep对机组进行功率控制,由于该系 数的存在,也决定了该调节是一个有差调节,因而由各机组共同完成 的一次调频不可能完全弥补电网的功率差值,从而也不可能使电网频 率恢复到允许范围。 为了进行电网负荷频率控制,使电网的功率差值得到弥补,恢复 电网频率,就必须进行电网的二次调频,控制机组的目标功率值,改 变调速系统静态特性曲线,使机组在新的目标功率值确定的静态工作 点下运行,补偿了功率和频率,电网实现新的功率平衡。
水轮机调节的基本概念

基本概念
水轮机调节的基本概念
1.水轮机调节系统
水轮发电机组转动部分的运动方程为:
J
d
dt
Mt
Mg
式中动:角J—速—度机(组ra转d/动s)部;分n的—惯—性机矩组(转k动g·速m度2)r/;min)30n;—M—t—机—组水转轮
机转矩(N·m); Mg——发电机负荷阻力矩(负载转矩)
的影响。通常所说的水锤效应(或水击效应)就是对这种水流惯性的一种形象的表述。
15
基本概念
水轮机调节的基本概念
3.水轮机调节系统的特点
水流惯性时间常数Tw表达式为:
Tw
Qr gH r
L Lv A gH
式中:A——每段过水管道的截面积(m2);L——相应每段 过水管道的 长度(m);v——相应每段过水管道内的流速(m/s);
7
基本概念
水轮机调节的基本概念
1.水轮机调节系统
水轮机调节系统是一个闭环自动调节系统
水轮机调节系统和水轮机控制系统在工作过程中,有两种工作状态: 静态(稳定状态)和动态(瞬变状态)。
调节系统的静态又称为稳定状态:稳定状态 (steady state)是指机
组在恒定的负荷、给定信号和水头下运行,水轮机控制系统和水轮机调 节系统的所有变量都处于平衡状态的运行状态。
g——重力加速度(m/s2);Tw——水流惯性时间常数(s)。 从自动控制理论的观点来看,过水管道水流惯性使得水轮机调节系
统成为一个非最小相位系统,对系统的动态稳定和响应特性会带来十
分不利的影响。通常所说的水锤效应(或水击效应)就是对这种水流
惯性的一种形象的表述。
水流惯性时间常数Tw的物理概念是:在额定水头Hr作用下,过水 管道内的流量Q由0加大至额定流量Qr所需要的时间。
水轮机调节系统一次调频特性仿真1

水轮机调节系统一次调频特性仿真魏守平一.水轮机调节系统机组一次调频特性电力系统运行的主要任务之一,是控制电网频率在50Hz附近的一个允许范围内。
电网频率偏离额定值50Hz的原因是能源侧(水电、火电、核电……)的供电功率与负荷侧的用电功率之间的平衡被破坏而引起的。
负荷的用电功率是经常在变化的,因此,电网的频率控制的实质是:根据电网频率偏离50Hz的方向和数值,实时在线地通过水电和火电发电机组的调节系统和电网自动发电控制系统(AGC),调节能源侧的供电功率以适应负荷侧的用电功率的变化,达到电网发电与用电的功率平衡,从而使电网频率恢复到50Hz附近的一个允许范围内。
电网频率控制的手段有:一次调频、二次调频、高频切机、自动低频减负载和机组低频自启动等,其中一次调频和二次调频与水轮机控制系统有着密切的关系。
我们所说的“水轮机调节系统机组一次调频特性”是指,水轮机调节系统的被控制系统并入大电网运行,当大电网频率变化超过微机调速器设定的频率(转速)死区时,水轮机调节系统进行自动调节的动态特性。
通过水轮发电机组调节系统的自身负荷-频率静态和动态特性对电网的控制,通常称之为一次调频,调速器的输入量是电网频率f n,一次调频是由水轮机调速器的电网频率f n和机组功率P的静态特性f n=f(P)和调速器PID调节特性来实现的;完成电网二次调频的电网AGC 系统,则是从电网的宏观控制上、经济运行及电网交换功率控制等因素上,向有关水电和火电机组调速系统下达相应机组的目标(计划)功率值P c,从而实现电网范围内的功率/频率控制(LFC),调速器的输入量是被控机组功率设定值P c。
对接力器运动过程中起到速率限制的接力器开启时间T g和接力器关闭时间T f、对接力器运动过程中起到极端位置限制的接力器完全开启位置(y=1.0)和接力器完全关闭位置(y=0)等,是接力器运动过程中的主要非线性因素。
如果按照水轮机调节系统运行和试验中的动态过程中,接力器运动是否进入了上述接力器的非线性区域,来划分水轮机调节系统动态过程特征,我们可以将水轮机调节系统运行和试验中的动态过程划分为大波动(大扰动)和小波动(小扰动)动态过程。

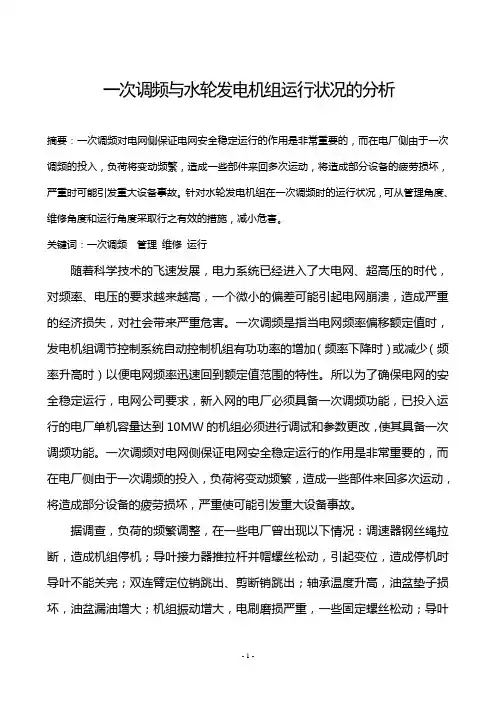

一次调频与水轮发电机组运行状况的分析

一次调频与水轮发电机组运行状况的分析摘要:一次调频对电网侧保证电网安全稳定运行的作用是非常重要的,而在电厂侧由于一次调频的投入,负荷将变动频繁,造成一些部件来回多次运动,将造成部分设备的疲劳损坏,严重时可能引发重大设备事故。
针对水轮发电机组在一次调频时的运行状况,可从管理角度、维修角度和运行角度采取行之有效的措施,减小危害。
关键词:一次调频管理维修运行随着科学技术的飞速发展,电力系统已经进入了大电网、超高压的时代,对频率、电压的要求越来越高,一个微小的偏差可能引起电网崩溃,造成严重的经济损失,对社会带来严重危害。
一次调频是指当电网频率偏移额定值时,发电机组调节控制系统自动控制机组有功功率的增加(频率下降时)或减少(频率升高时)以便电网频率迅速回到额定值范围的特性。
所以为了确保电网的安全稳定运行,电网公司要求,新入网的电厂必须具备一次调频功能,已投入运行的电厂单机容量达到10MW的机组必须进行调试和参数更改,使其具备一次调频功能。
一次调频对电网侧保证电网安全稳定运行的作用是非常重要的,而在电厂侧由于一次调频的投入,负荷将变动频繁,造成一些部件来回多次运动,将造成部分设备的疲劳损坏,严重使可能引发重大设备事故。
据调查,负荷的频繁调整,在一些电厂曾出现以下情况:调速器钢丝绳拉断,造成机组停机;导叶接力器推拉杆并帽螺丝松动,引起变位,造成停机时导叶不能关完;双连臂定位销跳出、剪断销跳出;轴承温度升高,油盆垫子损坏,油盆漏油增大;机组振动增大,电刷磨损严重,一些固定螺丝松动;导叶接力器密封圈磨损,出现浸油;调速器油泵启动频繁,接触器烧坏。
运行方式有了历史性的转变,电厂和电网必须共同承担社会责任,确保电网的安全稳定运行。
一次调频投入,负荷小范围内频繁调整。
据电厂统计,一天内明显负荷调整100多次,负荷曲线极不规则,同一负荷曲线极不平滑。
由于有些电厂机组部分主辅设备已达到使用寿命,检修人员技术有限,检修、安装工艺存在差异,影响设备在特殊运行方式下的安全、稳定运行。
水轮机调节系统PID参数选择

目标功率的功率偏差的平均值应在其额定功率的3%内;
稳定时间应小于1min。
水轮机调节系统PID参数选择
2.被控机组并入大电网,满足电网一次调频和二次调频的技术要求
图6-36给出了水轮发电机组并入电网开环仿真的原理框图,在仿真研 究中也是切断电网频率信号通路,阶跃变化微机调速器的频率给 定fc,录制机组有功功率变化曲线(波形),根据实测波形检验被仿 真系统是否满足电网一次调频的技术要求。
(2). 积分增益KI愈大,一次调频动态过程中的机 组功率趋近稳定值的速度愈快,但是,如果选
择过小的积分增益KI将对电网的动态稳定不利;
(3). 动态过程初期的反向调节,是由引水系统
的水击(水锤)效应(水流时间常数TW)引起的; 比例作用(KP)作用的近似反映在图中+0.017与 水击效应引起的-0.017之差,
频率给定 +
D fc= D fo
-
水轮机 控制系统
水轮机及 引水系统
D pT +
-
D pL
发电机
频率 f
电网
负荷扰动
水轮机调节系统PID参数选择
2.被控机组并入大电网,满足电网一次调频和二次调频的技术要求
水轮机调节系统PID参数选择
2.被控机组并入大电网,满足电网一次调频和二次调频的技术要求
(1). 曲线2满足式(6-8),其一次调频动态过程满 足电网对于一次调频的动态性能要求;
3.被控机组在小(孤立)电网运行
水轮机调节系统PID参数选择
3.被控机组在小(孤立)电网运行
(1).曲低线频1(率虚为线4,9K.1D9=Hz6,.0频s)的率最恢 复到49.8 Hz以上的时间为 17.0s;
水轮机调速器和电网一次调频

水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性
频率(转速)- F
信号Fg +
频率死区 频率(转速)
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性 综上所述,电网在负荷扰动后,电网频率产生相
对于频率(转速)给定的偏差,各机组的调速系统 根据频率偏差Δf和(功率)调差系数ep进行一次调 频,在较快的时间(8″~15″)内弥补了系统部分 功率差值pc;在一次调频的基础上,电网自动发电 控制(AGC,二次调频),修正相关机组的目标功 率值,通过调速系统的PID调节(静态主要依靠积分 调节),最终可实现电网功率平衡和频率的恢复。
引水和泄水
系
统
被控制系统
执行机构
水轮机、 发电机
电网
放大校正元件
测量元件
–
+
–
给定元件
反馈元件 水轮机控制设备(系统)
水轮机调速器和电网一次调频
1.水轮机调节系统 微机调速器自动调节部分框图
水轮机调速器和电网一次调频
1.水轮机调节系统
PID结构图(1)
机组 fg 频率
频率 fc 给定
测频
– f 1
ep
1 bp
开度
yc 给G定 1
+–
pKI
水轮机调速器和电网一次调频
4.水轮发电机组功率增量Δp与电网频率偏差Δf之间的动态特
性特性
(1).由图2易得Δf至Δp的增量传递函数为:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水轮机调速器和电网一次调频
3. 水轮机调节系统一次调频静态特性 2). 水轮机调节系统闭环静特性
机组输入功率(Δp- ΔpL)与机组频率偏差(Δf)的静态关系为:
f e f ep p
式中: ΔpL—负荷扰动相对值; Δp—在负荷扰动下的机组功率变化值; Δf ——在负荷扰动ΔpL 下的机组频率变化值; ef—频率死区相对值; ep—(功率)调差系数(速度变动率);en— 机组、负荷频率特性系 数(自调节系数);
水轮机调速器和电网一次调频
3. 水轮机调节系统一次调频静态特性
2). 水轮机调节系统闭环静特性 所谓水轮机调节系统的闭环静特性,是指:机组带孤立负荷 (孤立运行 isolated operation-电网中只有一台或相当于一 台机组供电的运行方式),水轮机调节系统闭环时,机组 频率对负荷扰动的静态特性。 基本方程: 机组在稳定工况(静态)工作时,水轮机调节系统PID控制 器的积分调节输入端,必需为零,即必需满足下式:
3.505(1/ KIep )(s) 3.505(bT t d / ep )( s) 3.505(Tx / ep )( s)
水轮机调速器和电网一次调频
4.水轮发电机组功率增量Δp与电网频率偏差Δf之间的动态特 性特性 (3). 积分调节(KI)得到的功率增量ΔpKI的稳定值(也是最后的 稳定值Δp)为(参见式(5)):
fc
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性
为了进行电网负荷频率控制(LFC),使电网的功率差值得以弥补,从 而使电网频率得以恢复,则必须采用电网的二次调频。其主要作用是: 控制参加电网负荷频率控制的机组的目标功率值Pc;根据电网功率差值 和频率偏差,计算出机组的新的目标功率值,送至水轮机调节系统系统 的“目标功率输入”端口,使水轮机调节系统系统实现对新目标功率值 的调 节。当二次调频作用使电网实现了新的功率平衡、电网频率恢复到正常 值时,水轮发电机组实际上是在新的目标功率值Pc确定的静态工作点运 行。水轮机调节系统一次/二次调频功能框图见图1。
输入时,功率增量Δp的响应为:
pKI (t ) (1/ e p )f (1 e (1/ e p )f (1 e (1/ e p )f (1 e
ep bt Td t ep Tx t
)
) )
K I e pt
ቤተ መጻሕፍቲ ባይዱ
pKI (t )
曲线是一个指数变化规律, Δp(t)达到0.97 pKI 的时间约为
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性 调速器传递函数方块图
fg 机组 频率 1 – + F 比例(P) KP 微分(D) 频率 给定 KDS 1 + + bp yc 开度 给定 G 1 + – 1+T1vS 积分(I) KI S 3-2(3-1) 位移转换 1 + + + Y PID 数模 转换 1 放大器 比例伺服阀 引导阀、主配压阀 主接力器 u + A2 – 1 TyS y
2. 水轮机调节系统的负荷频率控制(LFC)特性
图2以静态特性的形式表示了水轮机调节系统的一次和二次调频特性。 (图中未考虑电网负荷频率特性(负荷频率自调节系数)):
f1
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC) 特性 1). 机组原始工况 静特性曲线pc1①上A点:机组目标功率: pc1;机组实际功率:p1;机组频率:f1; 速度变动率ep((功率)永态差值系 数):;电网发生功率缺额,折算到讨 论的机组:功率缺额:p3-p1; 2). 一次调频作用 电网功率缺额,引起电网频率降低,如 果不进行调节,则按静特性曲线① pc1 ,频 率应降至 f1 ,各机组根据频率偏差进行一 次调频, 讨论的机组增发了功率p2-p1,电 网频率为f2(静特性曲线①上B点)。即讨 论的机组与电网其它机组一起进行了一次 调频,但电网频率为,不可能恢复到扰动 前的f1。
p f e f / e p
(4). 若要满足” 在45秒内机组实际功率与目标功率的功率偏 差的平均值应在其额定功率的3%内”的要求,仅仅依靠 积分作用,则要求3.505倍的时间常数小于 45s( )。 3.505(1/ K e ) 45(s)
I p
在微机调节器的比例调节(KP)作用下 在电网频率偏差 Δ f,依靠比例增益 KP 得到的机组功率增量为常数: pKP KP f
KI S
+
–
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性
电网的一次调频是针对偏离了系统额定频率(50HZ)的频率偏差,按 永态转差系数(调差系数)对机组进行功率控制。它是将电网(机组) 频率(转速)信号送入调速器的“频率(转速)输入”端口,频率(转 速) 给定值与其比较形成频率(转速)偏差,水轮机调速器根据这个偏差信 号而进行调节实现的,它将频差变换为与成反比的机组频差调节功率。 由于水轮机调节系统都有设定的速度变动率(功率永态差值系数),它 决定了这是一个有差调节,因而由各机组调节系统共同完成的一次调 频,不可能完全弥补电网的功率差值,从而也不可能使电网频率恢复到 额定频率(50Hz)附近的一个允许范围内。
水轮机调速器和电网一次调频
3. 水轮机调节系统一次调频静态特性
1). 水轮机调节系统开环静特性 机组并入电网运行(并联运行 parallel operation-几台机组同时向电网供电的运行方式)。分 析一次调频特性时,认为二次调频不起作用,即取功率给定恒定。 水轮机调节系统开环静特性(机组功率对机组频率偏差的特性)用相对值表示为: p [(50 Fn ) E f ]/(e p 50) 1 f n e f / e p f e f / e p
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性 综上所述,电网在负荷扰动后,电网频率产生相 对于频率(转速)给定的偏差,各机组的调速系统 根据频率偏差Δf和(功率)调差系数ep进行一次调 频,在较快的时间(8″~15″)内弥补了系统部分 功率差值pc;在一次调频的基础上,电网自动发电 控制(AGC,二次调频),修正相关机组的目标功 率值,通过调速系统的PID调节(静态主要依靠积分 调节),最终可实现电网功率平衡和频率的恢复。
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性
频率(转速)- 信号Fg + 频率死区 频率(转速) 设定值fc
1 ep
F
F
Pf
频率(转速) 功率 NT
P
PID调节
机 组
机组目标功率+ Pc
-
Pc
PT
机组实际功率
图1 水轮机调节系统一次/二次调频
水轮机调速器和电网一次调频
水轮机调速器和电网一次调频
1.水轮机调节系统
水轮机调节系统的结构如图所示。 其工作过程为:测量元件把机组转 速n(频率f)、功率Pg、水头H、流量 Q等参量测量出来,与给定信号和反 馈信号综合后,经放大校正元件控制 执行机构,执行机构操纵水轮机导水 机构和桨叶机构,同时经反馈元件送 回反馈信号至信号综合点。
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制 (LFC)特性 3). 二次调频作用 若电网二次调频将讨论的机组的目 标功率由pc1修正为pc2,则机组调速系 统静特性由特性曲线①pc1变为特性曲 线②pc2。最后的调节结果为特性曲线 ②上C点:机组目标功率:pc2;机组 实 际功率:p3;机组频率:f1;速度变动 率((功率)永态差值系数):ep;电网 的功率缺额得以补偿,系统频率也恢 复到扰动前的数值f1。
用绝对值表示,则有:
P Pr 50 Fn E f /e p 50
式中: Δp—对应于频率偏差(相对量)的机组功率增量(相对量); Fn—电网频率 [Hz];fn—电网频率相对值,;Ef—水轮机控制系统频率(转速)死区(绝对量, Hz),(50-Fn)为+,为+;(50-Fn)为负,Ef为-;—水轮机控制系统频率(转速) 死区(相对量),; ep—水轮机调节系统(功率)调差系数(速度变动率); ΔP—对应于频率偏差Δf ()[Hz]的机组功率增量[MW] ;P—机组额定功率[MW]。 式中的负号,表示频率偏差与功率偏差方向相反。
p L p f en
p
pL en e f 1 en e p
f
p L e p e f 1 en e p
水轮机调速器和电网一次调频
4.水轮发电机组功率增量Δp与电网 频率偏差Δf之间的动态特性特 性
fg 机组 频率 1 – + F 比例(P) KP 微分(D) 频率 给定 KDS 1 + + bp yc 开度 给定 G 1 + – 1+T1vS 积分(I) KI S 3-2(3-1) 位移转换 1 + + + Y PID 数模 转换 1 放大器 比例伺服阀 引导阀、主配压阀 主接力器 u + A2 – 1 TyS y
水轮机调速器和电网一次调频
2. 水轮机调节系统的负荷频率控制(LFC)特性 电网一次调频对水轮机调节系统的主要技术要求 1). 并网发电机组均应参与电网一次调频; 2).(功率)永态转差系数(火电机组调速系统称速度变动率) ep=4%~5%(DL/T 1040-2007 电网运行准则(The Grid Operation code)规定:ep≤3%); 3). 频率(转速)死区Ef=±0.033Hz(DL/T 1040-2007 电网运行准则 (The Grid Operation code)规定:在0.05Hz以内); 4). 响应特性:电网频率变化超过一次调频频率死区时,机组应在15秒内 响应机组目标功率,在45秒内机组实际功率与目标功率的功率偏差的 平均值应在其额定功率的3%内;稳定时间应小于1min; 5). 负荷变化幅度限制:水电机组参与一次调频的负荷变化幅度,不加限 制。一次调频功能为必备功能,不得由运行人员切除;不得在开度限 制工况下运行。
