桥梁桩基施工技术交底
桥梁桩基施工技术交底(完整版)
桥梁桩基施工技术交底(完整版)范本一：尊敬的相关工作人员：本文档将对桥梁桩基施工技术进行详细交底，以供参考和执行。
请各位仔细阅读并按照文档要求进行操作。
一、项目概述1.1 项目背景该项目为XX桥梁建设项目，需要进行桥梁桩基施工工作。
1.2 项目目标实施高质量、高效率、安全可控的桥梁桩基施工，保障工程质量。
二、施工准备2.1 设计准备2.1.1 进行桩基设计2.1.2 确定施工方案2.2 材料准备2.2.1 购买或租赁所需设备和机械2.2.2 确定所需的桩基材料和配件2.3 人员准备2.3.1 配备项目经理和技术人员2.3.2 培训操作人员，确保其具备相应的技能和知识三、施工流程3.1 桩基钻孔工作3.1.1 根据设计要求确定孔径和孔深3.1.2 钻孔机的选择和布置3.1.3 进行钻孔操作，注意安全事项3.2 桩基灌注工作3.2.1 砼配制及搅拌3.2.2 确保灌注质量，避免空洞和坍塌3.3 构筑物基础处理3.3.1 清理桩基周围的土壤和杂物3.3.2 进行桩帽施工，包括模板搭设、混凝土浇筑等四、安全措施4.1 安全培训4.1.1 对施工人员进行安全教育和培训4.1.2 提供个人防护装备，确保施工人员安全4.2 施工现场管理4.2.1 划定施工区域，设置警示标志4.2.2 定期检查施工设备和机械的安全性能五、进度和质量控制5.1 施工进度控制5.1.1 制定施工计划和进度表5.1.2 监控施工进度，及时调整5.2 施工质量控制5.2.1 建立施工质量管理制度5.2.2 进行施工过程中的质量检查和验收附件：相关技术手册、操作规范、施工图纸等，请在施工前认真研读。
法律名词及注释：1. XX法律：xxxxx2. XX法规：xxxxx3. XX规定：xxxxx范本二：尊敬的相关工作人员：本文档将对桥梁桩基施工技术进行详细交底，以供参考和执行。
请各位仔细阅读并按照文档要求进行操作。
一、项目概述1.1 项目背景该项目为XX桥梁建设项目，需要进行桥梁桩基施工工作。
桥梁桩基施工技术交底(完整版)
桥梁桩基施工技术交底1.施工准备1.1 材料准备C35水下混凝土、HPB300和HRB400钢筋、SY-KS抗侵蚀防腐剂1.2 机具准备根据施工工艺要求，所需机械设备应提前进场，并检查其性能和工作状态，符合施工要求后方可投入使用，对机械操作人员应做好现场培训和安全技术交底。
1.3 作业条件及人员准备桥梁桩基施工前应清理出足够的工作面，针对作业面要做出合理的人员计划，提前配备技术人员，对进场人员要做好入场安全教育和技术交底。
2.操作工艺2.1 工艺流程施工准备→测量定位→桩机就位及安装护筒→复测桩位→开钻→检查孔深及清孔→钢筋笼制作及安装→二次清孔→安装导管→浇注混凝土→拆除导管→凿除桩头2.2 作业准备施工前要熟悉施工图纸，施工现场做好场地规划，提前清理地表留出足够的材料堆放、机械停放和行车通道场地。
2.3 施工工艺2.3.1测量定位将桩基场地平整后，利用全站仪，根据设计图纸的坐标，将桩基孔位准确定位。
2.3.2桩机就位及安装护筒1.根据已经定位后的桩基孔位，将钻机移动到相应位置，安装护筒，复测桩基孔位。
2.护筒埋设深度：护筒顶面宜高出施工水位或地下水位2m, 并高出施工地面0.3m。
其高度还应满足孔内泥浆面的高度要求。
2.3.3检查孔深及清孔当钻机预计开钻达到桩基孔位的设计标高时，应检查孔深。
若孔底实际标高<设计标高时,则继续往下钻，达到孔底实际标高不小于设计标高为止。
若孔底实际标高≥设计标高时，停止钻机工作，并及时清孔，准备下一道工序。
2.3.4 钢筋笼制作及安装1.钢筋笼制作严格按照设计图纸加工，在钢筋笼制作、运输和吊装过程中应采取适当的加固措施，防止变形。
2.吊车采用两点起吊钢筋笼，第一吊点设在骨架的下部，第二吊点设在骨架长度的中点到上三分之一之间。
3.加劲箍设在主筋内壁，每隔2米设置一组；定位钢筋，每隔2米设置一组，每组4根均匀设于加劲箍的四周。
4.吊放钢筋笼入孔时，不得碰撞孔壁，就位后应才采取加固措施固定钢筋笼的位置。
桥梁桩基施工技术交底
桥梁桩基施工技术交底一、施工过程及注意事项1.1 施工前准备1.1.1 土地勘测在施工前，需要对工程场地进行土地勘测，确保施工前地基基础的稳定性。
1.1.2 材料准备施工前需要准备好桩材、钢筋等施工材料，确保施工过程中不会受到物资短缺的影响。
1.2 施工过程1.2.1 打桩打桩时需要注意，必须将桩与地面保持垂直，确保打桩施工质量。
同时，打桩时应该避免损坏周边环境，比如尽量减少噪音和震动。
1.2.2 钢筋加固钢筋应该按照设计要求进行加固。
在施工中，需要注意钢筋的间距和直径是否达到设计标准。
1.2.3 牛角墩施工牛角墩的施工需要严格按照设计要求进行，保证基础的稳定性和牛角墩的承重能力。
1.3 施工后的注意事项1.3.1 桩基础验收施工完成后，需要进行验收，检查桥梁桩基础是否按照设计要求施工，验收结果必须符合国家标准和地方规定。
1.3.2 安全维护施工完成后，需要进行安全维护保养，保证桥梁桩基础的稳定性和安全性。
比如，要进行周期性检查，及时发现和解决问题，保证桥梁的质量和安全。
二、施工要求2.1 现场管理现场管理要求施工人员遵守施工规范和管理制度，确保施工过程和现场安全有序。
2.2 施工质量施工质量要求施工人员严格按照设计要求进行施工，确保桥梁桩基础的质量合格。
2.3 施工安全施工安全要求施工人员严格遵守安全操作规范，避免施工过程中发生事故，确保施工现场人员的安全。
三、施工技术要点3.1 桥梁桩基础施工方法桥梁桩基础施工方法有多种，可以采用马蹄式桥墩、连续墩和T型墩等，需要结合实际情况选择施工方法。
3.2 锤击频率锤击频率应该根据地质情况和桥梁的设计要求进行调节，确保施工效率和质量。
3.3 桩身钢筋加固桩身钢筋加固应根据设计要求，在桥梁桩身内部钢筋混凝土中逐层加固。
3.4 施工技术标准施工技术标准要求施工人员严格按照国家标准和地方规定进行施工，确保桥梁桩基础的质量和稳定性。
四、施工验收4.1 施工验收依据施工验收依据包括国家标准、地方规定和施工方案等。
桥梁桩基工程施工技术交底
THANKS
感谢您的观看。
详细描述
为保证钻孔质量，应定期检查钻孔的直径、深度、垂直度等参数，确保符合设计要求。同时，应注意钻孔过程中可能出现的问题，如塌孔、缩孔等，并及时采取相应措施进行处理。
01
02
03
04
混凝土配合比设计
总结词
根据设计要求和施工条件，进行混凝土配合比设计，确保混凝土的强度、耐久性等性能符合要求。同时，应注意混凝土的初、终凝时间，以便于施工控制。
详细描述
VS
混凝土浇筑方法和质量控制
详细描述
选择合适的混凝土浇筑方法和设备，确保混凝土浇筑的连续性和密实性。在浇筑过程中，应定期检查混凝土的坍落度、含气量等参数，并做好记录。同时，应注意混凝土浇筑过程中可能出现的问题，如离析、泌水等，并及时采取相应措施进行处理。
总结词
桩基质量检测方法选择
总结词
根据设计要求和相关规范，选择合适的桩基质量检测方法，如低应变法、高应变法、静载试验等。同时，应注意各种检测方法的适用范围和局限性。
详细描述
桩基质量检测结果处理和分析
总结词
对检测结果进行整理和分析，判断桩基质量是否符合设计要求。对于不合格的桩基，应及时采取相应措施进行处理。同时，应总结检测结果的经验教训，提高桩基施工的质量水平。
详细描述
03
CHAPTER
施工安全与环境保护
明确各级管理人员和操作人员的安全职责，确保安全生产责任制得到落实。
总结词
准备施工工具和材料
详细描述
根据施工需要，准备相应的施工设备和材料，如打桩机、混凝土搅拌机、钢筋等，确保施工质量和进度。
02
CHAPTER
桩基施工
总结词
精准确定桩基位置
桥梁桩基施工安全技术交底模板
一、施工前的安全交底1. 施工准备- 对所有参与施工人员进行安全教育培训，确保每位人员了解并掌握相关安全操作规程。
- 对施工人员进行岗前体检，确保其身体条件符合施工要求。
2. 现场环境检查- 对施工现场进行安全检查，确保施工场地平整、排水良好，无安全隐患。
- 检查施工区域内的地下管线、建筑物等情况，采取必要的隔震、减震措施。
3. 施工设备检查- 对所有施工设备进行定期检查、维护，确保其安全可靠。
- 特种设备操作人员必须持证上岗，设备操作证件复印件应张贴在醒目位置。
4. 施工材料检查- 对施工材料进行检查，确保其质量符合设计要求。
- 堆放材料时，应按规格、桩号分层堆置在平整、坚实的地面上，堆放高度不应超过规定标准。
二、施工过程中的安全交底1. 人员安全- 所有操作人员、作业人员必须佩戴安全帽，不得穿拖鞋上班、不得酒后作业。
- 工作时司机不得擅离岗位，精神要集中，开机时先起动操纵机构，起锤后应将保险装置固定牢靠。
2. 设备操作- 开工前要检查机具并加润滑油以利操作，桩架起落准备工作完成后，当班人员重新检查确认检查无误，方可进行操作。
- 打桩过程中，应经常注意打桩机的运转情况，发现异常情况应立即停止，并及时纠正后方可继续进行。
3. 钻孔作业- 钻机开始作业前，必须检查各个部件是否完好，刹车是否灵敏，钢丝绳是否断丝等。
检查合格后方可进行钻孔作业。
- 在钻孔作业过程中，定期对钻机进行维修保养。
4. 用电安全- 钻机施工必须执行三相五线，三极配电两极保护，一机，一闸，一漏，一箱。
- 各项机械设备的保护接地必须牢固可靠，漏电断路器动作灵敏。
5. 泥浆池安全- 泥浆池必须在技术员的指定位置开挖，泥浆池周边必须设置安全防护栏杆，高度不小于1.2m，并挂设相关的安全警示标识标牌。
三、施工结束后的安全交底1. 施工结束后，对施工区域进行清理，确保无安全隐患。
2. 对施工过程中存在的问题进行总结，提出改进措施，确保后续施工安全。

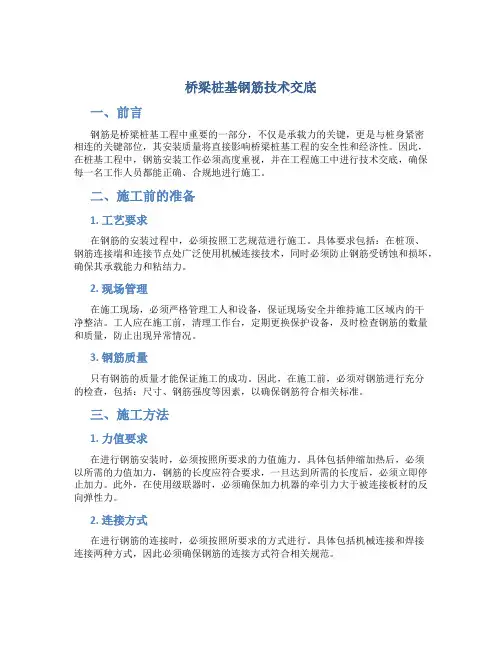

桥梁桩基钢筋技术交底
桥梁桩基钢筋技术交底一、前言钢筋是桥梁桩基工程中重要的一部分，不仅是承载力的关键，更是与桩身紧密相连的关键部位，其安装质量将直接影响桥梁桩基工程的安全性和经济性。
因此，在桩基工程中，钢筋安装工作必须高度重视，并在工程施工中进行技术交底，确保每一名工作人员都能正确、合规地进行施工。
二、施工前的准备1. 工艺要求在钢筋的安装过程中，必须按照工艺规范进行施工。
具体要求包括：在桩顶、钢筋连接端和连接节点处广泛使用机械连接技术，同时必须防止钢筋受锈蚀和损坏，确保其承载能力和粘结力。
2. 现场管理在施工现场，必须严格管理工人和设备，保证现场安全并维持施工区域内的干净整洁。
工人应在施工前，清理工作台，定期更换保护设备，及时检查钢筋的数量和质量，防止出现异常情况。
3. 钢筋质量只有钢筋的质量才能保证施工的成功。
因此，在施工前，必须对钢筋进行充分的检查，包括：尺寸、钢筋强度等因素，以确保钢筋符合相关标准。
三、施工方法1. 力值要求在进行钢筋安装时，必须按照所要求的力值施力。
具体包括伸缩加热后，必须以所需的力值加力，钢筋的长度应符合要求，一旦达到所需的长度后，必须立即停止加力。
此外，在使用级联器时，必须确保加力机器的牵引力大于被连接板材的反向弹性力。
2. 连接方式在进行钢筋的连接时，必须按照所要求的方式进行。
具体包括机械连接和焊接连接两种方式，因此必须确保钢筋的连接方式符合相关规范。
3. 端部处理钢筋的末端必须进行端部处理，以保证末端共稳定，并防止钢筋在中途断裂。
具体做法是：用剪切机或加热器等工具，将钢筋剪断或处理，达到预期的长度。
四、施工安全钢筋安装是桩基工程中重要的一环，施工人员必须遵守各项规定，按照安全规定进行施工，以保证人员和设备的安全。
1. 安全帽在施工过程中，工人必须佩戴安全帽，以防止钢筋的坠落和打击。
2. 防护设备在施工过程中，必须使用相应的防护设备，包括：防护眼镜、手套等。
此外，在使用焊接机等设备时，必须严格按照安全操作规定进行操作。
桥梁桩基施工技术交底(完整版)
桥梁桩基施工技术交底1.施工准备1.1 材料准备C35水下混凝土、HPB300和HRB400钢筋、SY-KS抗侵蚀防腐剂1.2 机具准备根据施工工艺要求，所需机械设备应提前进场，并检查其性能和工作状态，符合施工要求后方可投入使用，对机械操作人员应做好现场培训和安全技术交底。
1.3 作业条件及人员准备桥梁桩基施工前应清理出足够的工作面，针对作业面要做出合理的人员计划，提前配备技术人员，对进场人员要做好入场安全教育和技术交底。
2.操作工艺2.1 工艺流程施工准备→测量定位→桩机就位及安装护筒→复测桩位→开钻→检查孔深及清孔→钢筋笼制作及安装→二次清孔→安装导管→浇注混凝土→拆除导管→凿除桩头2.2 作业准备施工前要熟悉施工图纸，施工现场做好场地规划，提前清理地表留出足够的材料堆放、机械停放和行车通道场地。
2.3 施工工艺2.3.1测量定位将桩基场地平整后，利用全站仪，根据设计图纸的坐标，将桩基孔位准确定位。
2.3.2桩机就位及安装护筒1.根据已经定位后的桩基孔位，将钻机移动到相应位置，安装护筒，复测桩基孔位。
2.护筒埋设深度：护筒顶面宜高出施工水位或地下水位2m, 并高出施工地面0.3m。
其高度还应满足孔内泥浆面的高度要求。
2.3.3检查孔深及清孔当钻机预计开钻达到桩基孔位的设计标高时，应检查孔深。
若孔底实际标高<设计标高时,则继续往下钻，达到孔底实际标高不小于设计标高为止。
若孔底实际标高≥设计标高时，停止钻机工作，并及时清孔，准备下一道工序。
2.3.4 钢筋笼制作及安装1.钢筋笼制作严格按照设计图纸加工，在钢筋笼制作、运输和吊装过程中应采取适当的加固措施，防止变形。
2.吊车采用两点起吊钢筋笼，第一吊点设在骨架的下部，第二吊点设在骨架长度的中点到上三分之一之间。
3.加劲箍设在主筋内壁，每隔2米设置一组；定位钢筋，每隔2米设置一组，每组4根均匀设于加劲箍的四周。
4.吊放钢筋笼入孔时，不得碰撞孔壁，就位后应才采取加固措施固定钢筋笼的位置。
桥梁专项方案技术交底
一、工程概况本项目为某地区跨河大桥工程，全长XX米，桥面宽XX米，桥型为XX型桥梁。
本工程涉及的主要施工内容包括：桩基施工、承台施工、墩柱施工、梁板施工、桥面铺装、附属设施施工等。
为确保工程质量和安全，特制定本专项方案技术交底。
二、施工方案概述1. 桩基施工（1）采用钻孔灌注桩，桩径XX米，桩长XX米。
（2）桩基施工前，需进行地质勘察，了解地层情况，确保桩基施工质量。
（3）桩基施工过程中，严格控制泥浆指标，确保桩基垂直度和桩位偏差。
2. 承台施工（1）承台采用现浇混凝土结构，尺寸为XX米×XX米×XX米。
（2）承台施工前，需对基础进行处理，确保基础承载力满足设计要求。
（3）承台施工过程中，严格控制混凝土浇筑质量，确保承台强度和稳定性。
3. 墩柱施工（1）墩柱采用现浇混凝土结构，截面尺寸为XX米×XX米。
（2）墩柱施工过程中，严格控制混凝土浇筑质量，确保墩柱强度和稳定性。
（3）墩柱施工完成后，进行墩顶水平误差检测，确保墩顶水平度满足设计要求。
4. 梁板施工（1）梁板采用预制混凝土结构，梁高XX米，板厚XX米。
（2）梁板预制过程中，严格控制混凝土质量，确保梁板强度和尺寸精度。
（3）梁板安装过程中，严格控制安装精度，确保梁板安装质量。
5. 桥面铺装（1）桥面铺装采用沥青混凝土，厚度为XX厘米。
（2）桥面铺装施工前，对桥面进行清扫、平整，确保桥面无杂物、无坑洼。
（3）桥面铺装过程中，严格控制沥青混凝土质量，确保桥面平整、密实。
6. 附属设施施工（1）附属设施包括栏杆、伸缩缝、排水设施等。
（2）附属设施施工过程中，严格控制质量，确保安全、美观、实用。
三、安全保证措施1. 严格执行国家及地方有关安全生产的法律法规，加强施工现场安全管理。
2. 对施工人员进行安全教育培训，提高安全意识，确保施工安全。
3. 施工现场设置安全警示标志，加强现场巡查，确保施工现场安全。
4. 严格执行施工方案，确保施工质量，防止安全事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁技术交底
目前我标段桥梁已开始桩基施工，由于桩基深埋地表下，地质条件及及施工工艺比较复杂，难度大，特针对桩基施工需要注意事项进行技术交底：
1、挖孔桩桩孔护壁采用C30砼，和桩基砼标号一致，护设锁口梁，并高出地面30cm，如遇较松弱围岩时，根据现场地质情况，用钢筋砼护壁加强，保证施工安全；深水及河床为软土、淤泥层较厚时，尽可能深入到不透水层粘质土内。
3、桩基施工前要认真复核桩位，仔细校对，并打十字线设四角护桩，四周用砼保护，确保桩基施工时护桩不能扰动。
4、在桩基施工时，桩孔每进一米利用十字线及提升冲击锥钢丝绳检查桩孔的垂直度，保证桩位及垂直度控制在允许范围内。
5、桩基在钻进过程中遇到坍孔时，视情况不同采取不同的处理方法：若坍孔部位不深时，深埋护筒，并将护筒周围回填土夯实重新钻孔；若轻度坍孔时，加大泥浆相对密度和提高水位；若发生严重坍孔时将粘土泥膏或水泥投入，待孔壁稳定后再低速钻进；若发生坍孔无法修复时，将钻进全部回填夯实稳定后重新钻孔。
6、桩基砼的配合比根据干桩和水下桩不同分别设计配合比，干桩坍落度一般宜为50-80mm，水下桩的坍落度一般宜为180-220mm，砼拌和时掺入一定数量的减水剂；砼拌和站采用电子计量保证出料砼具有良好的和易性、保水性及粘聚性能，使用专用砼运输车运输，将
砼的坍落度经时损失降到最低。
水下砼灌注前，试验室派专人杜学龙对运输到现场的砼裹浆进行检查，不符合要求的砼一律不能用于桩基浇筑。
7、桩基钢筋骨架制作好后，必须经过质检部质检员自检合格后再报验现场监理，严格把关，做到钢筋报验一检合格，骨架每两米左右在四周安装四个保护层块，固定牢固，使骨架在下放过程中保证保护层的厚度；骨架运输采用专用运输车辆，保证骨架的整体性不受扰动。
现场施工员在骨架运到钻孔现场吊装时，把各种准备工作就绪，及时、准确地吊装并焊接，使钢筋骨架就位准确并牢固定位。
在灌注砼时要掌握好砼灌注速度，及砼拌和料的出场时间，避免灌注过程中钢筋骨架上浮。
8、在砼灌注前仔细对桩孔孔底进行检查，我标段设计全部是摩擦桩，沉渣厚度t≤0.2D（D为桩径，钻孔桩成孔后试验室派专人测定泥的相对密度和粘度，达到规范要求时才能灌注砼。
干桩时把孔底涌水和积水清理干净再灌注砼。
下料时导管安置尽量对准孔的中心。
9、挖孔桩浇筑砼前，用高标号水泥砂浆对输送导管或串管进行了充分湿润，避免水泥浆被导管或串筒内壁吸附，致砼离析堵管。
第一盘砼提高水泥用量，保证水泥浆损耗后砼能达到设计强度，砼浇筑时派专人严格控制浇筑厚度，保证砼振捣的密实。
水下桩灌注前对导管进行水密性试验，合格后再使用灌注砼，灌注时，导管到孔底间距控制在40cm左右，首批砼灌注数量按孔径经计算后必须保证导管首次埋深的要求（导管埋深≥1m）。
10、水下桩浇注过程中，派专人记录导管节数，用测绳测量灌注砼顶面高度，严格控制导管拔出节数，准确计算导管的埋深。
在砼灌注在桩顶时，水灰比变大，砼顶面高度不能准确测量，灌注时砼高度超出桩顶设计标高0.5-1.0m，保证有效设计桩长的质量。
若挖孔干浇时，尤其快到顶面标高时，加强振捣，并高出设计标高03-0.5m ，确保桩顶砼的质量。
11、桩基砼浇筑完后，安排专人对桩顶砼进行保湿养护，一般养护七天左右，杜绝砼表面开裂现象。
在砼未达到终凝时间前，相邻较近的桩基间隔施工，保证不对桩基砼扰动。
大呼高速公路第××合同段项目部
二零零九年五月六日。
