多棘波为高波幅两个以上双相棘 波呈节律性出现，后者由几个棘 波和一个慢波所组成。
棘-慢波
尖-慢波
多-棘慢波
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
棘波群
又称棘波节律，棘波连续出现，频率可达20-30c/s
高幅节律失调
又称高度失律或高峰节律紊乱，为不规则高波幅慢活动， 杂以不规则高波幅棘波、尖波、多棘波或多棘-慢波综合。
不同脑电活动。 枕区优势节律：清醒状态下在头后部的节律性脑
电波，当闭眼、身体松弛、智力活动相对抑制情 况下，活动最为明显，当注意力集中、睁眼、智 力活动时受抑制。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
双极导联：两个或两个以上
的作用电极相连的导联。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
常用脑电图单极导联排列
1 Fp1-A1 3 F 3-A1 5 C 3-A1 7 P 3-A1 9 O 1-A1 11 F 7-A1 13 T 3-A1 15 T 5-A1
2 Fp2-A2 4 F 4-A2 6 C 4-A2 8 P 4-A2 10 O 2-A2 12 F 8-A2 14 T 4-A2 16 T 6-A2
入睡期（睡眠Ⅰ期）：深度思睡期：顶尖波 浅睡期（睡眠Ⅱ期）：睡眠纺锤波，K-综合波 中睡期（睡眠III期）：2Hz高波幅慢波占20-50% 深睡眠期（睡眠Ⅳ期）： 2Hz高波幅慢波占>50%
快速动眼睡眠期：低-中波幅去同步化混合波
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
棘-慢波
尖-慢波
多-棘慢波
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
棘波群
又称棘波节律，棘波连续出现，频率可达20-30c/s
高幅节律失调
又称高度失律或高峰节律紊乱，为不规则高波幅慢活动， 杂以不规则高波幅棘波、尖波、多棘波或多棘-慢波综合。
不同脑电活动。 枕区优势节律：清醒状态下在头后部的节律性脑
电波，当闭眼、身体松弛、智力活动相对抑制情 况下，活动最为明显，当注意力集中、睁眼、智 力活动时受抑制。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
双极导联：两个或两个以上
的作用电极相连的导联。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
常用脑电图单极导联排列
1 Fp1-A1 3 F 3-A1 5 C 3-A1 7 P 3-A1 9 O 1-A1 11 F 7-A1 13 T 3-A1 15 T 5-A1
2 Fp2-A2 4 F 4-A2 6 C 4-A2 8 P 4-A2 10 O 2-A2 12 F 8-A2 14 T 4-A2 16 T 6-A2
入睡期（睡眠Ⅰ期）：深度思睡期：顶尖波 浅睡期（睡眠Ⅱ期）：睡眠纺锤波，K-综合波 中睡期（睡眠III期）：2Hz高波幅慢波占20-50% 深睡眠期（睡眠Ⅳ期）： 2Hz高波幅慢波占>50%
快速动眼睡眠期：低-中波幅去同步化混合波
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
脑电图判读主题知识讲座
脑电图判读主题知识讲座
第50页
体动及肌电位伪差
脑电图判读主题知识讲座
第51页
伪差识别方法
3 眨眼或眼球运动产生伪差：以参考电极 导联统计时，睁眼时出现负相、闭眼时 出现负相电位改变，是常见伪差之一， 在额极、额部电极最显著，轻压眼睑就 消失，即能够识别这种伪差。
脑电图判读主题知识讲座
第52页
眨眼或眼球运动产生伪差
调波形时，在大脑往往存在广泛性功效
障碍，因而必须时常给予注意调幅现象 是否存在。
脑电图判读主题知识讲座
第31页
调幅现象
脑电图判读主题知识讲座
第32页
Step 5 脑电图统计方法
1 电极安装法：10-20系统法 首先确定前后方向电极位置：在正中线上将鼻 根（N）颅顶（V）与枕骨粗隆（I）连成一线， 此线全长作为100%.在此线上决定5个点：第 一个点为额极中线点（Fp） ,此点位于鼻根上 方与鼻根间距为连线全长10%；第二个点位 额中线点（Fz），在Fp后方，其间距为连线 全长20%；第三个点为中央中线点（Cz）， 从Fz向后，其间距为连线全长20%点；
脑电图判读主题知识讲座
第15页
Step 4 复杂脑电图阅读方法
1α波波形：α 多显示为正弦样波形，有时 显示向上或向下尖拱形或门形波形。生 理学意义不清楚，是正常范围内现象。 另外，α 波有切迹。在频率为α波1/2慢 波里重合着α波样波形，称作慢α波变异 型节律。
脑电图判读主题知识讲座
第16页
α波波形
脑电图判读主题知识讲座
第38页
脑电图导联种类
脑电图判读主题知识讲座
第39页
脑电图导联种类
脑电图判读主题知识讲座
第40页

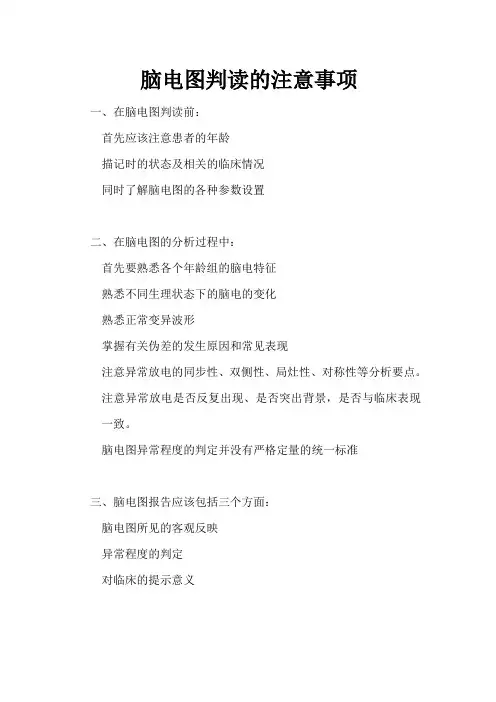

脑电图判读的注意事项
脑电图判读的注意事项
一、在脑电图判读前：
首先应该注意患者的年龄
描记时的状态及相关的临床情况
同时了解脑电图的各种参数设置
二、在脑电图的分析过程中：
首先要熟悉各个年龄组的脑电特征
熟悉不同生理状态下的脑电的变化
熟悉正常变异波形
掌握有关伪差的发生原因和常见表现
注意异常放电的同步性、双侧性、局灶性、对称性等分析要点。
注意异常放电是否反复出现、是否突出背景，是否与临床表现一致。
脑电图异常程度的判定并没有严格定量的统一标准
三、脑电图报告应该包括三个方面：
脑电图所见的客观反映
异常程度的判定
对临床的提示意义
四、对于各年龄组的脑电图判别，可以参照以下的判断结果，并
结合描述的具体脑电图客观表现作出结论。
(一)正常范围：
与相应年龄段健康人特征相一致的脑电图。
边缘状态：
正常背景活动的轻度量变。
如两侧的波律不佳，波幅一过性不对称，慢波或者快波轻度增加等非特异性改变。
(二)轻度异常：
背景活动的改变较边缘状态更明显，为非特异性改变。
(三)中度异常：
背景活动的中等度改变或者/和异常性电活动的出现，提示全面性或者局灶性脑功能异常。
(四)高度异常：
高度的背景活动异常，异常放电的出现。
提示严重的弥散性脑功能异常。
脑电图基础知识及判读课件
脑电图的发展趋势
脑电图的新技术
脑电图成像技术：通过脑电图成像技 术，可以更清晰地显示脑电波的变化， 提高诊断准确性。
脑电图分析技术：通过脑电图分析技 术，可以更准确地分析脑电波的变化， 提高诊断准确性。
脑电图监测技术：通过脑电图监测技 术，可以实时监测脑电波的变化，提 高诊断准确性。
脑电图治疗技术：通过脑电图治疗技 术，可以治疗脑电波异常，提高治疗 效果。
演讲人
脑电图基础知 识及判读课件
2023-12-12
目录
01. 脑电图基础知识 02. 脑电图的判读 03. 脑电图的临床应用 04. 脑电图的发展趋势
脑电图基础知识
脑电图的原理
脑电图是通过记录大脑皮层神经元的电活动来反映大脑 功能的一种技术
脑电图记录的是脑电波的变化，包括α波、β波、θ波和δ 波等
形
脑电图异常：脑功 能障碍的表现，表 现为不规则、快速、
高幅的波形
脑电图的判读技巧
01
观察波形：观 察脑电图的波 形，了解其特 征和变化规律
02
03
04
识别异常波形： 识别脑电图中 的异常波形， 如癫痫波、睡 眠波等
结合临床症状： 结合患者的临 床症状，如头 痛、头晕、失 眠等，进行综 合分析
参考其他检查 结果：参考其 他检查结果， 如CT、MRI等， 进行综合分析
脑电图的原理是利用电极将大脑皮层神经元的电活动转化 为电信号，然后通过放大器放大，最后在显示器上显示
脑电图的应用包括癫痫、脑肿瘤、脑外伤、脑卒中等疾 病的诊断和治疗
脑电图的分类
常规脑电图：记录 1 大脑的电活动，用 于诊断癫痫等疾病
动态脑电图：长时 2 间记录大脑的电活 动，用于监测癫痫 发作等
脑电图判读
电极位置
国际10-20系统电极放置法（每个电极与相邻近的 电极离开10%-20%的距离)
鼻根点（nasion)
10% Fp1 FPz Fp2
F7
F3
Fz 20%
F4
F8
20%
A1
T3
C3
Cz
C4
T4
A2
20%
P3 T5
Pz
P4
20%
T6
O1 Oz O2
10%
枕外隆凸点(Inion)
电 极 放 置 的 位 置
1.睁闭眼诱发试验（1）
注意：检查室内的光线不能太暗，否则脑电图改 变不明显；动作要完全，但不能用力过猛，以免 引起肌电伪差 正常反应：反应速度：睁眼后0.09秒~0.7秒后出 现α 节律的抑制，闭眼后0.09-0.7秒α 波恢复背 景
异常反应
潜伏期延长(闭眼1.5秒以后α 节律才出现抑制） 属于非特异性的轻度异常反应，没有确切的临床 意义） 抑制不全或完全不受抑制：见于视力障碍或枕叶 病变，一侧的改变更有意义。
O1 Oz O2
10%
横 向 双 极 导 联
枕外隆凸点(Inion)
双极导联--病灶的定位
一对双极导联出现异常波时，提示该对电极所代 表的可能有病灶 异常波为阴性时，其病灶靠近前面的电极 异常波为阳性时，其病灶靠近后面的电极 异常波出现于多个导联时，其病灶位于波幅最高 或存在位相倒置的相邻两对电极的部位
额中线 Frontal zero
中央中线 Central zero
顶中线 Posterior zero
枕中线 Occipital zero
FP1/FP2
F3/F4
C3/C4
P3/P4
脑电图基础知识及判读
正常成人脑电图
成人正常脑电图的判定
• 正常成人在觉醒、安静闭目时，由α波和快波构成，有少量 θ波散在出现，不出现明显的θ波和δ波。 • α波连续在枕部优势出现 • 波幅两侧对称，可有轻度的波幅差，多数为非优势半球侧较 高，但不应超过20%，在枕部不超过50% • 波幅不应过高，α波平均波幅小于100微伏，β波小于５０微 伏 • 在睁闭眼、精神活动及感受到刺激时，α波应有正常的反应 • 睡眠时脑波应左右对称。无异常电活动 • 无发作波：不论在觉醒和睡眠，均不应有棘波、棘慢综合波 等异常波形。
2.肌电伪差
常见的肌电伪差来源包括咀嚼、 吞咽、额肌活动、面部肌肉痉挛或 震颤。
•
肌电伪差
肌电伪差（1）
咀嚼所致伪差（1）
•
动作伪差：描图中患儿抽泣，脑电图呈现类似癫痫样放电的尖样波。技术员对于记录同时动 作的描述能够帮助鉴别。
3.电极质量不佳及与头皮接触 不良所致的伪差
电极完全或将要离断 头皮部脱脂不完全，致电极的电 阻增高。
参考电极：一般使用耳垂、鼻尖和乳突部 等相对零电位点的电极作为。
地电极：一般放置在前额正中或颅顶，另一端 接入仪器头盒的接地（ground或G）端口。
EEG临床意义
用于神经系统疾病的诊断技术及临床意义
CT，MRI DSA MRA,MRV CTA SPECT PET EEG MEG EPs EMG 反映脑和脊髓形态 反映脑脊髓的血管形态 反映局部脑血流灌注 脑代谢 脑功能 周围神经和肌肉病
NREM睡眠Ⅱ期（浅睡期）：顶尖波逐渐减少主要标志是出现 14Hz左右（12.5-15.5）的睡眠纺锤。此期还可出现比较多的K综合波。
• •
正常成人睡眠图（2期NREM） 可以见到中央、顶部为著的顶部尖波、K综合波以及14—16Hz的睡眠纺锤，双侧同步对称。
脑电图判读异常脑电图课件
2 普遍非同步慢波异常
(1) 出现在双侧大脑半球的所有区域 或大部分区域。
(2) 没有一致的时间关系。
(3) 反应性：睁眼及警醒时减少，过 度换气和放松时增加。
2 普遍非同步慢波异常
• 见于正常生理情况
－睡眠 －儿童正常清醒EEG －10~15％的正常成人此种类型慢波有轻度增多
• 清醒状态明显增多的普遍非同步慢波，不 论什么年龄均异常。
间断性节律性delta活动(IRDA)
额部IRDA 枕部IRDA
3 双侧同步性慢波异常
• 脑深在部位异常，中脑、间脑病变； • 代谢中毒脑病、晕厥、脑积水 • 也见于正常人的思睡和睡眠期，儿童HV反应
4 基本节律的慢波化
基本节律慢波化，多表示有一定程度脑功能 减退。见于原发性全面型癫痫、脑深部肿瘤、 脑动脉硬化症、各种原因的意识障碍等。 α 波慢化的同时，多伴波幅变化的减少与单 调化，且弥漫性出现，多见于慢性起病的广泛 性的脑功能减退状态。
• 病灶中心部分的慢波通常比病灶周围的慢波更 持续，频率更慢，但波幅不一定是最高的。一 般不被睁眼抑制。
• δ波病灶周围常为θ波，此种θ波可能对睁眼有 反应。
1 局灶慢波异常
意义—皮层、皮层下白质有局限性病 灶（功能障碍或结构异常）。
1 局灶慢波异常
疾病 幕上肿瘤；部分性癫痫—发作后数 日；脑脓肿；偏头痛；单纯疱疹脑炎—颞 区；脑出血或梗塞急性期；一过性全面遗 忘症。
背景活动异常 慢波性异常
广泛非同步性慢波
称为散发性或者弥漫性慢波活动，不同步、不成节律、 不同频率；
中高波幅； 是最常见但是最缺乏特异性的异常； 见于：双侧半球弥漫性病变，可能是功能性，也可见于 各种严重、进行性的病变； 慢波数量可以反应脑功能程度。
脑电图判读1
2 α波的频率、分布
α波的频率规定为8～13赫兹，成人通常是10赫 兹左右。8赫兹左右时称为慢α活动，估计存在 脑功能障碍。正常成人也有相当一部分显示 12～13赫兹的α波，与10～11赫兹的α波相比， 其出现频度较低。一般在额部的α比枕部要慢， 其频率差可达到一个。一般在顶、枕部优势出现， 特别在枕部，波幅高而出现频度也高。
Step 7 脑电图的诱发试验
安静时记录无明显异常，或仅有轻度脑 电图的状况变为出现异常波或使异常程 度增加所采用的操作技术称为脑电图的 诱发试验（methods of activation）. 1 睁闭眼诱发试验 2 过度换气诱发试验 3 闪光刺激诱发试验 4 睡眠诱发试验
1 睁闭眼试验
1 方法：在脑电图记录中指示被检者睁眼， 经过10秒钟左右让其闭眼。
快波
药物产生的快波——女，54岁，地西泮15毫克，每日3次口服
8 由睁眼产生的α波抑制
α波最具特征的性质之一是通过睁眼被抑制， 称之为α波抑制。国际脑电图学会联盟推荐使 用衰减这个术语来取代抑制。
α波的衰减，不仅由外界的刺激（如光刺激）， 而且精神内心的活动如心算等也发生。由光 刺激等产生的衰减，在枕部的α波中最明显， 通常全导程各部位的α波也都会衰减。
1 年龄：EEG在新生儿几乎近于平坦，幼小儿慢 波多，相当于α波顶频率也慢，随着年龄增长接 近成人，α波顶频率增加接近10赫兹。
2 意识状态：与从觉醒到睡眠由于各种意识水平 相对应，EEG表示与觉醒不同特征的图像，因 此反过来能够由脑电图像，推定睡眠的阶段。
3 睁、闭眼：EEG受到身体内外的感觉刺激的影 响，特别是被检者睁眼、闭眼，表示不同的 EEG像。
睁闭眼试验
③ 在睁闭眼中，癫痫性的爆发异常波往往 被诱发，特别在睁闭眼之后容易诱发广 泛性棘慢波、高波幅慢波等。光敏性癫 痫因睁闭眼容易诱发异常波。
