点焊凸焊作业指导书
点焊作业指导书
点焊作业指导书一、背景介绍点焊是一种常见的金属连接工艺，通过电流通过两个金属工件的接触点，产生局部高温，使其瞬间熔化，并在冷却后形成牢固的焊点。
点焊广泛应用于汽车制造、电子设备制造、家电制造等行业。
为了确保点焊作业的质量和安全性，制定本指导书，以提供详细的作业流程和操作要点。
二、作业前准备1. 确保点焊设备处于正常工作状态，包括电源供应、电极接触良好等。
2. 准备所需的焊接工件和焊接材料，确保其质量符合要求。
3. 检查作业区域的安全性，确保没有易燃易爆物品和其他危险物品。
三、点焊作业流程1. 根据焊接工件的要求，选择合适的焊接参数，包括焊接电流、焊接时间等。
2. 将焊接工件放置在焊接台上，确保工件的接触面干净、平整。
3. 调整焊接电极的位置和压力，使其与工件接触良好。
4. 打开点焊设备的电源，根据预设的焊接参数进行点焊作业。
5. 在焊接过程中，要注意观察焊接现象，确保焊接过程稳定、无异常。
6. 焊接完成后，关闭点焊设备的电源，将焊接工件从焊接台上取下。
四、点焊作业操作要点1. 焊接参数的选择应根据工件材料、厚度和焊接要求进行合理调整，以确保焊接质量。
2. 焊接工件的接触面应保持清洁，以免影响焊接质量。
3. 焊接电极的位置和压力应适当调整，确保与工件接触良好，避免电极滑动或松动。
4. 焊接过程中要注意观察焊接现象，如出现异常情况，应及时停止作业并进行检查。
5. 点焊作业结束后，应及时关闭设备电源，避免发生安全事故。
五、安全注意事项1. 在进行点焊作业前，必须佩戴符合标准的防护设备，包括防护眼镜、防护手套等。
2. 点焊设备的操作人员必须经过专门培训，并具备相关的操作证书。
3. 点焊设备应定期进行维护和检修，确保设备的安全可靠性。
4. 点焊作业过程中，禁止将手指或其他物品放置在焊接电极之间，以免发生触电事故。
5. 点焊作业结束后，应及时清理作业区域，确保工作环境整洁。
六、质量控制要求1. 点焊作业的焊接点应牢固，无明显的焊接缺陷，如焊洞、焊裂等。
点焊作业指导书
客 户 品番版本/次A/1.1品名#REF!机种/材质材料规格出货场所广州工序 NO:123456工艺流程点焊拍平涂防锈油包装出货检查出货示意图：二、要求:焊点的表面压痕深度≤30%T(T为同侧钢板厚度）2.焊核直径大于等于4.0mm，平均大于等于4.8mm。
点焊参数表：三、注意事项：1.每焊接250PCS焊点，用电极修磨器修一次电极。
2.焊接时勿进入机械手活动范围(请注意安全)。
3.戴手套作业。
有无担当#REF!//出工步2焊接好半成品放入周转铁笼转下工序；重复步骤a 继续焊接。
1.检查设备无异常后再打开电源开关,冷却水开关,气门接口。
2.检查夹具定位是否松动，夹紧机构活动是否正常，将夹具全部打开。
3.按参数表设定点焊机焊接参数。
4.工作台面保持整洁，不能摆放与本工序无关的零部件。
5.焊接操作步骤：a.将工步1焊接好的半成品放入工步2定好位后，再放入内板；b.按下复位按钮，待工步1定位针和限位块复位后,将导轨、外板、支架、上铰链加强板先后放入焊接夹具工步1定好位；c.按下全压紧按钮，将零件夹紧定位；d.按下机器人启动按钮，开始焊接；e.焊接完成后，先后按下A 打开、B 打开按钮，待夹具完全打开后，取 一、作业方法：****公司点焊作业指导书*** 点焊治具1.焊点及焊点周围不得焊穿，飞溅，腐蚀，凹陷过深等缺陷，批准： 审核： 作成; ***日 期改订内容连线生产工步2焊接后半成品支架************上铰链板****外板表面不可有变形、打痕、划伤、等不良.焊接无漏焊、虚焊、假焊，点焊位置不可偏移工步1焊接后半成品焊点9。
点焊作业指导书

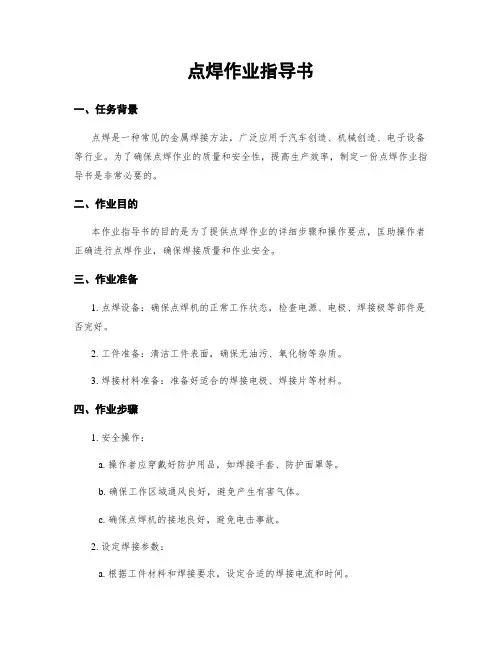

点焊作业指导书一、任务背景点焊是一种常见的金属焊接方法，广泛应用于汽车创造、机械创造、电子设备等行业。
为了确保点焊作业的质量和安全性，提高生产效率，制定一份点焊作业指导书是非常必要的。
二、作业目的本作业指导书的目的是为了提供点焊作业的详细步骤和操作要点，匡助操作者正确进行点焊作业，确保焊接质量和作业安全。
三、作业准备1. 点焊设备：确保点焊机的正常工作状态，检查电源、电极、焊接极等部件是否完好。
2. 工件准备：清洁工件表面，确保无油污、氧化物等杂质。
3. 焊接材料准备：准备好适合的焊接电极、焊接片等材料。
四、作业步骤1. 安全操作：a. 操作者应穿戴好防护用品，如焊接手套、防护面罩等。
b. 确保工作区域通风良好，避免产生有害气体。
c. 确保点焊机的接地良好，避免电击事故。
2. 设定焊接参数：a. 根据工件材料和焊接要求，设定合适的焊接电流和时间。
b. 确保焊接参数与设备的额定参数相匹配。
3. 准备工件：a. 将待焊接的工件放置在工作台上，确保工件的稳定性。
b. 清洁工件表面，去除杂质和氧化物。
4. 安装电极：a. 选择合适的电极，根据工件形状和大小进行调整。
b. 确保电极与工件接触良好，避免产生电弧间隙。
5. 进行点焊：a. 将电极对准工件需要焊接的位置。
b. 按下焊接按钮，开始点焊过程。
c. 根据设定的焊接时间，保持电极与工件接触。
d. 等待焊接时间结束后，松开焊接按钮。
6. 检查焊接质量：a. 检查焊接点的焊缝是否均匀、坚固。
b. 使用焊接质量检测工具，如焊接剥离力测试仪，测试焊接点的强度。
7. 清理工作区：a. 关闭点焊机，断开电源。
b. 清理工作台和周围区域的焊接残渣和杂物。
c. 将使用过的电极等焊接材料妥善存放。
五、注意事项1. 操作者应熟悉点焊机的操作方法和安全规范，严禁未经培训的人员进行点焊作业。
2. 在点焊作业过程中，应注意防止电弧伤害、火灾和电击等安全风险。
3. 确保工件和电极的接触良好，避免产生电弧间隙，影响焊接质量。
点焊作业指导书
点焊作业指导书一、任务背景点焊是一种常见的金属连接方式，广泛应用于汽车、电子、家电等行业。
为了确保点焊作业的质量和效率，制定本指导书，旨在提供点焊作业的标准操作流程和注意事项。
二、作业环境要求1. 点焊机：采用符合国家标准的点焊机，具备稳定的电流输出和可靠的操作控制功能。
2. 作业场所：通风良好、无明火、无易燃物质，确保作业安全。
3. 作业人员：具备点焊操作经验，熟悉相关安全规范。
三、作业准备1. 检查点焊机：确保点焊机的电源和接地正常，电缆连接坚固，电极表面干净。
2. 准备焊接材料：根据作业要求，准备好待焊接的金属工件、电极和焊接材料。
3. 调整参数设置：根据工件材料、厚度和焊接要求，合理设置点焊机的电流、时间和压力等参数。
四、作业流程1. 安全措施：a. 穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
b. 确保作业场所无明火，保持通风良好。
c. 严禁在点焊作业过程中吸烟或者使用明火。
2. 准备工作：a. 将待焊接的工件放置在点焊机的工作台上，并确保工件表面干净、无油污和氧化物。
b. 检查电极是否与工件接触良好，确保电极表面干净。
3. 设置参数：a. 根据工件材料和厚度，合理设置点焊机的电流、时间和压力等参数。
b. 确保参数设置正确，并按照要求进行记录。
4. 点焊操作：a. 按下点焊机的启动按钮，使电流通过电极，产生焊接热量。
b. 控制焊接时间，使电极与工件接触的时间符合要求。
c. 保持合适的焊接压力，确保焊接点的质量。
d. 焊接完成后，松开启动按钮，断开电流。
5. 检查焊接质量：a. 将焊接点放大检查，确保焊接点的形状和大小符合要求。
b. 检查焊接点的焊缝是否均匀、坚固，无明显的焊接缺陷。
c. 如发现焊接质量不合格，及时进行修复或者重新焊接。
六、注意事项1. 严格按照操作规程进行作业，不得擅自更改参数或者操作方式。
2. 点焊机的电缆应保持整洁，避免过度弯折或者受损。
3. 避免将电极与其他金属物体接触，以免引起短路或者其他安全事故。
点焊作业指导书
点焊作业指导书一、任务背景点焊是一种常见的金属连接方式，广泛应用于汽车制造、家电制造、电子设备制造等行业。
为了保证点焊作业的质量和效率，制定本作业指导书，以指导操作人员正确进行点焊作业。
二、作业准备1. 点焊设备准备：a. 点焊机：确保点焊机处于正常工作状态，电源接通并稳定。
b. 点焊钳：检查点焊钳的电极是否完好，并进行必要的维护和更换。
c. 冷却系统：确保冷却系统正常工作，冷却液充足。
2. 作业环境准备：a. 作业区域：确保作业区域清洁、整齐，没有杂物和易燃物。
b. 通风设施：保证作业区域通风良好，防止有害气体积聚。
三、作业步骤1. 安全操作：a. 穿戴个人防护装备：操作人员应穿戴好防护手套、护目镜等个人防护装备。
b. 断电检查：在进行任何维护和调整前，必须先切断点焊机的电源。
c. 防触电操作：避免手部接触点焊钳的电极部分，以免触电。
2. 作业设置：a. 选择合适的焊接参数：根据焊接材料的种类和厚度，选择适当的焊接电流和时间。
b. 调整电极压力：根据焊接材料的厚度，调整电极的压力，确保良好的接触。
3. 焊接操作：a. 将待焊接的金属工件放置在点焊机的工作台上，并调整好位置。
b. 使用点焊钳夹紧金属工件，确保夹紧牢固。
c. 按下点焊机的启动按钮，开始进行点焊操作。
d. 等待适当的焊接时间，根据焊接参数设定的时间进行控制。
e. 点焊完成后，松开点焊钳，取下焊接好的金属工件。
4. 质量检查：a. 检查焊接点的质量：检查焊接点是否均匀、牢固，无明显的裂纹和气泡。
b. 测量焊接点的电阻：使用万用表测量焊接点的电阻，确保电阻值符合要求。
四、作业注意事项1. 操作人员应经过专业培训，熟悉点焊机的操作规程和安全注意事项。
2. 在进行任何维护和调整前，必须先切断点焊机的电源，以确保操作人员的安全。
3. 点焊钳的电极应定期检查和维护，如发现电极损坏或磨损严重，应及时更换。
4. 点焊作业区域应保持清洁，避免有杂物和易燃物存在，以防引发火灾。
点凸焊操作指导书
操作方法
5. 操作方法 5.1工作开始前 5.1.1检查产品流程卡、工艺检验卡、工夹具、焊接零件是否齐全。 5.1.2按工艺检验卡规定使用的设备点检，并加注润滑油，填写 ZT/B/ZXC16C032《设备点检卡》。 5.1.3检查工夹具，修正上下焊接头子到工艺要求。 5.1.4调试冷却系统、气路、电路（焊接电流暂且不要接通）看一次动作 是否正常，并按工艺规程核对电、气、水、时间等参数是否一致，发现 问题报告设备组，由设备组调整。 5.1.5接通电路试焊：零件与零件焊接：用与零件材料一致的二块试板进 行焊接并作实验（试验方法按工艺检验卡规定）；零件与螺母或螺钉焊 接：焊接后作扭力试验（扭矩值按工艺检验卡规定）。
点凸焊操作指导书
要求
2. 岗位操作员要求 2.1 上岗必须持上单进行 作业。 2.3 做好首检、自检、废品隔离。 2.4 操作顺序必须按第五条操作方法执行。 3. 设备 4.材料要求 4.1 经上道工序检验合格的，需进行点凸焊工作的零件或部件，表面无 锈蚀，无油污。 4.2 符合工艺规定要求的，经进厂检验合格的焊接螺母、螺钉和配件。
操作方法
5.2 工作中 5.2.1 按工艺规程把工件装在上下电极的夹具中，手离危险区方可启动开 关进行焊接，停焊时脚不准踩在开关上。 5.2.2 打开夹具取出工件，检查是否有明显的压痕及 喷溅、裂纹、烧伤 等缺陷，由此而确定是否需要调整或修整夹具。 5.2.3 第一件焊好后自检合格填写ZT/B/ZXC42C041《过程质量三检记录 卡》首检自检记录，幷交检验员复检，复验合格方可进行批量生产。 5.2.4 焊接过程中在规定的间隔时间里按5.1.5的方法进行检查并记录。 5.2.5 短时停止工作，要关闭控制箱上的电源开关和进水阀门。 5.3 工作完毕后 5.3.1 装有合格品的工位器具按规定区域堆放整齐，并且按 ZT/B/ZXC42C044《产品流程卡》项目规定填写清楚，交检验员验收。
点焊作业指导书
点焊作业指导书【作业名称】点焊作业指导书【作业目的】本指导书旨在提供点焊作业的详细步骤和操作要点，确保操作人员能够正确、高效地进行点焊作业，保证焊接质量和工作安全。
【作业准备】1. 点焊设备：点焊机、电极、焊接工作台等。
2. 点焊材料：焊接件、焊接电极、焊接材料等。
3. 个人防护装备：焊接面罩、防护手套、防护服等。
4. 工作环境：保持工作区域整洁，确保通风良好。
5. 检查设备：确认点焊设备完好无损，电极与工作台接触良好。
【作业步骤】1. 确认焊接件：根据焊接需求，确认要焊接的零件和焊接位置，并进行必要的准备工作，如清洁、打磨等。
2. 调整设备参数：根据焊接件的材质和厚度，调整点焊机的电流和时间参数，确保焊接质量。
3. 安装电极：将电极安装到点焊机上，并确保电极与工作台接触良好，以保证焊接效果。
4. 进行焊接：将焊接件放置在焊接工作台上，按下点焊机的启动按钮，等待焊接完成。
5. 检查焊接质量：焊接完成后，检查焊点的外观和牢固程度，确保焊接质量符合要求。
6. 记录数据：记录焊接参数、焊接时间、焊接位置等数据，以备后续参考。
【作业要点】1. 安全第一：在进行点焊作业时，操作人员必须佩戴个人防护装备，如焊接面罩、防护手套等，确保自身安全。
2. 设备调试：在进行点焊作业前，操作人员应先进行设备调试，确保设备正常工作，电极与工作台接触良好。
3. 参数调整：根据焊接件的材质和厚度，调整点焊机的电流和时间参数，确保焊接质量。
4. 焊接位置：将焊接件放置在焊接工作台上时，应确保焊点位置正确，并保持焊接件的稳定。
5. 焊接时间：根据焊接件的材质和厚度，合理控制焊接时间，以避免过热或不足的情况发生。
6. 焊接质量：焊接完成后，要对焊点进行检查，确保焊接牢固、外观良好，无焊接缺陷。
7. 数据记录：对焊接参数、焊接时间、焊接位置等数据进行记录，以备后续参考和质量追溯。
【作业注意事项】1. 点焊作业需要操作人员具备一定的焊接技能和经验，初学者应在专业人员指导下进行作业。
点焊作业指导书
点焊作业指导书一、任务描述点焊作业指导书是为了指导焊工进行点焊作业，确保焊接质量和操作安全。
本指导书包括焊接前的准备工作、焊接设备的操作步骤、焊接参数的设定、焊接过程的操作要点以及焊后处理等内容。
二、焊接前的准备工作1. 确保焊接区域干净整洁，清除杂物和油污，以免影响焊接质量。
2. 检查焊接设备的工作状态，确保设备正常运行，如电源、电缆、接头等。
3. 配备所需的焊接材料和工具，如焊丝、焊盘、焊钳等。
4. 穿戴个人防护装备，包括焊接面罩、焊手套、防护服等，确保操作安全。
三、焊接设备的操作步骤1. 打开焊接设备的电源开关，确保电源正常供应。
2. 调节焊接设备的电流和时间参数，根据焊接材料和焊接件的要求进行设置。
3. 检查焊接设备的接线是否正确，确保正负极接线正确连接。
4. 检查焊接设备的气压是否正常，如使用气动焊接设备。
5. 确认焊接设备的工作状态正常后，进行下一步操作。
四、焊接参数的设定1. 根据焊接材料的种类和厚度，选择合适的焊接电流和时间参数。
2. 根据焊接件的要求，调节焊接设备的压力参数，确保焊接均匀和牢固。
3. 根据焊接件的形状和尺寸，调整焊接设备的焊接头的形状和尺寸，以便更好地适应焊接需求。
五、焊接过程的操作要点1. 将焊接件放置在焊接盘上，确保焊接件与焊接电极接触良好。
2. 按下焊接设备的启动按钮，开始进行焊接操作。
3. 在焊接过程中，保持焊接电极与焊接件的接触，保持稳定的焊接压力。
4. 控制焊接时间，根据焊接材料和焊接件的要求，确保焊接质量。
5. 焊接完成后，松开焊接电极，将焊接件取下。
六、焊后处理1. 检查焊接质量，包括焊点的外观和焊接强度等。
2. 清理焊接区域，清除焊渣和焊接残留物，保持焊接区域的整洁。
3. 对焊接件进行必要的表面处理，如打磨、抛光等，以提高外观质量。
4. 记录焊接参数和焊接质量，以备后续参考和追溯。
七、安全注意事项1. 在进行焊接作业前，必须穿戴个人防护装备，确保操作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、作业前准备：
1、焊接前按照本工位的作业前点检卡内容对设备、工装进行检查。
检查项目包括：按钮状态、排风、水路、电路、气路状态是否良好，焊接前空运行一次焊机做状态检查。
工装夹具平台定位销、定位面、支撑、四连杆加紧块是否有松动或焊渣等。
2、对本工位的工件进行检查，焊件的规格与工艺卡要求一致，无混装、变形。
3、设备运行正常时，方可准备工件（试焊片）试焊；实验焊接的试焊片，应与工件的材料及厚度相同。
二、操作方法及调试
1、焊机经检查确认无异常后，即可打开冷却水及压缩空气，再接通电源开关。
2、将焊接开关设置为调整状态，用脚踏开关启动焊机，检查动作程序，调整上下电极的间距在气缸的最大行程范围内，把电极头对准。
3、设置时间参数（预压时间、加压时间、焊接时间、维持时间、休止时间）在加压时间内，要保证电极能把工件充分压紧；焊接时间根据焊接的材料及厚度来确定，一般选择在2-20这个范围；维持加压的最短时间要保证焊接熔核固化，这时电极才能松开；休止时间只有将多点/单点转换开关置于多点状态时，用于调节重复一次运行所间隔的时间。
4、焊接电流调节以焊接的工件来确定，一般情况是把焊接电流由小调到大，用试焊片多次试焊，并与电极头的接触面及气缸压力配合调整。
5、调节气源压力，应根据需焊接的材料及厚度来确定，一般是材料的电阻率越打压力越大；工件的厚度越厚压力应越大。
只要把气源压力调整合适，才能使焊接稳定，表面美观。
6、用试焊片焊接一定数量后，从外观上看应无过深压痕，裂纹和烧伤，再经对产品的质量检查合格，便能够正式投入生产。
三、作业中操作要求：
1、焊接过程中工件焊接面要与电极轴线垂直。
2、定位销磨损到超出公差要求时，应立即更换。
3、生产中经常检查修磨上下电极工作面，保持工作面平整。
4、对工件进行外观检查确定无缺陷在进行焊接。
5、劳保用品佩戴齐全，不违章操作。
四、焊接质量要求：
凸焊、点焊件的检查：对凸焊和点焊件进行检查，规格与工艺卡要求一致，无混装，表面应无水、无锈、无油污及其它杂质，对与之焊合的冲压件进行检查，要求无冲压件质量缺陷（无变形，毛刺，压痕等）同时还要清除其表面上的水、锈、油污和其它杂质等。
焊接质量要求：
1、凸焊和点焊件规格、数量、位置应满足工艺卡中的要求。
2、凸焊的强度应满足工艺要求，采用扭矩扳手进行检测凸焊焊接强度扭矩值。
如：M8≥40 N.m
凸焊螺母、螺栓焊接强度扭矩数值
不带螺纹的凸焊件，其强度达到采用套管套住凸焊件使套管倾斜15°不开焊。
3、不允许有焊堆、焊渣、未焊透等焊接缺陷；焊后外观质量不允许出现有焊偏、漏焊、焊错等；焊后保证熔核均匀。
4、操作者如果发现《点焊、凸焊焊接工艺参数表》中所规定的焊接电流、焊接时间、电极压力规范参数不能保证焊接质量，应立即通知生产班长，由生产班长和车间工艺员对焊接质量进行确认.
五、凸焊后的检验方法与检验内容，检验频次：
检验方法有两种：凸焊焊接强度检验与螺母、螺栓安装性能检验
凸焊焊接强度检验与螺母：对内螺纹的凸焊件的检验是直接通过扭矩扳手检验焊接强度是否达到工艺要求数值，如未达到规定扭矩值时就已脱落，则应换件并重新调整焊接参数后再焊，直到检验强度合格为止；
螺母、螺栓安装性能检验：先目视检验，如目视不能确认，则用与凸焊件相匹配的螺栓或螺母检验，如装配顺利，则该凸焊螺母或螺栓的安装性合格。
检验频次：强度检验，操作者在日常生产过程中，检验频次为首件必检，5件/次(约2个小时左右)，并将检验结果填写到《凸焊日常自检记录表》中；安装性能检验，操作者应进行100%目视检查。
六、焊接缺陷的返修方法：
1、焊件螺母孔周边或内部有焊渣、焊瘤、毛刺及其它杂质。
修复：用丝锥攻丝，将杂质带出，确保通过性。
2、焊件出现堆焊螺纹变形情况。
修复：将变形螺母或螺栓打下，用弧焊把漏点补焊并用角磨磨平，重焊时焊接螺母凸点与工件接触位置与上次凸焊螺母留下焊核位置错开。
必要时重新调整焊接参数后再焊。
编制：审核：批准：。
