无损检测的质量控制技术
介绍几种常见的无损检测技术及其优缺点
介绍几种常见的无损检测技术及其优缺点无损检测技术是一种在不破坏被检物理性能的情况下，对物体的内部或表面进行检测、评价和控制质量的方法。
它被广泛应用于工程、制造业、航空航天、能源、交通运输等各个领域。
本文将介绍几种常见的无损检测技术及其优缺点。
首先，超声波检测是一种常见的无损检测技术。
这种技术通过将超声波的脉冲传递到被检测物体中，然后测量超声波反射或传播速度的变化来检测物体的内部缺陷。
超声波检测具有检测深度大、分辨率高、对不同材料具有良好适应性等优点。
然而，它也存在着检测速度慢、对被检材料有一定要求等缺点。
其次，射线检测是另一种常见的无损检测技术。
射线检测主要利用X射线或γ射线穿透被检材料，通过感光材料或电子束探测器来测量射线的衰减情况，以检测物体的缺陷。
射线检测具有检测速度快、可以检测多种材料、对内部缺陷有较高的分辨率等优点。
但是，由于射线具有辐射危害，对操作人员保护要求较高。
电磁检测是第三种常见的无损检测技术。
电磁检测基于电磁感应原理，通过改变磁场来检测被测物体的内部缺陷。
这种技术具有非接触性、检测速度快、对复杂几何形状具有良好适应性的优点。
然而，电磁检测也存在着对导电材料的限制、对操作环境的电磁干扰敏感等缺点。
另外，磁粉检测是一种常用的无损检测技术。
这种技术通过在被检测物体表面涂覆磁粉或将磁粉溶解在液体中，在外部施加磁场的作用下，通过观察或测量磁粉在缺陷区域的积聚情况来检测缺陷。
磁粉检测具有对各种材料适用、操作简便、成本低等优点。
然而，它只能检测表面缺陷，对缺陷深度的评估能力较弱。
最后，涡流检测是一种常用的无损检测技术。
涡流检测基于涡流感应原理，通过感应导体中的涡流来检测被检测物体的缺陷。
这种技术具有对导电和磁性材料适用、对小缺陷具有高灵敏度、无需接触被检材料等优点。
然而，涡流检测也受到导体材料和几何形状的限制，对操作人员的技术要求较高。
总而言之，无损检测技术在各个领域中发挥着重要的作用。
超声波检测、射线检测、电磁检测、磁粉检测和涡流检测是常见的无损检测技术，每种技术都有其独特的优点和缺点。
无损检测技术的特点及其在质量控制领域的应用

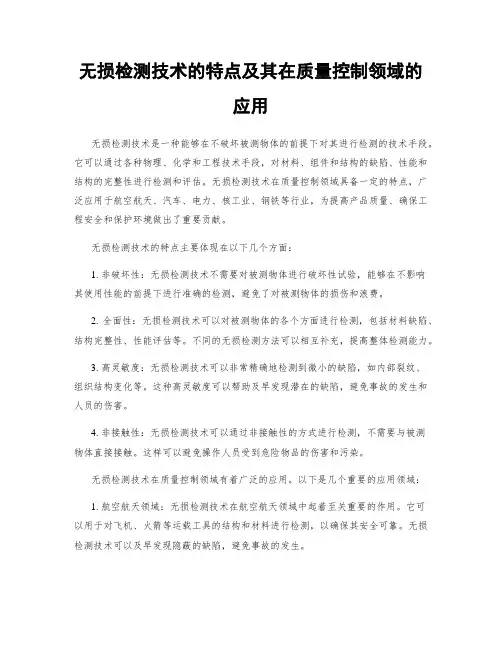

无损检测技术的特点及其在质量控制领域的应用无损检测技术是一种能够在不破坏被测物体的前提下对其进行检测的技术手段。
它可以通过各种物理、化学和工程技术手段，对材料、组件和结构的缺陷、性能和结构的完整性进行检测和评估。
无损检测技术在质量控制领域具备一定的特点，广泛应用于航空航天、汽车、电力、核工业、钢铁等行业，为提高产品质量、确保工程安全和保护环境做出了重要贡献。
无损检测技术的特点主要体现在以下几个方面：1. 非破坏性：无损检测技术不需要对被测物体进行破坏性试验，能够在不影响其使用性能的前提下进行准确的检测，避免了对被测物体的损伤和浪费。
2. 全面性：无损检测技术可以对被测物体的各个方面进行检测，包括材料缺陷、结构完整性、性能评估等。
不同的无损检测方法可以相互补充，提高整体检测能力。
3. 高灵敏度：无损检测技术可以非常精确地检测到微小的缺陷，如内部裂纹、组织结构变化等。
这种高灵敏度可以帮助及早发现潜在的缺陷，避免事故的发生和人员的伤害。
4. 非接触性：无损检测技术可以通过非接触性的方式进行检测，不需要与被测物体直接接触。
这样可以避免操作人员受到危险物品的伤害和污染。
无损检测技术在质量控制领域有着广泛的应用。
以下是几个重要的应用领域：1. 航空航天领域：无损检测技术在航空航天领域中起着至关重要的作用。
它可以用于对飞机、火箭等运载工具的结构和材料进行检测，以确保其安全可靠。
无损检测技术可以及早发现隐蔽的缺陷，避免事故的发生。
2. 汽车制造领域：无损检测技术在汽车制造领域中被广泛应用。
它可以对汽车零部件的质量和性能进行检测，确保其达到设计要求。
无损检测技术可以提高汽车的安全性和可靠性，降低事故的发生率。
3. 电力行业：无损检测技术在电力行业中用于对电力设备和输电线路的检测。
它可以帮助检测电力设备的缺陷和故障，及早发现潜在的安全隐患，确保电力系统的可靠运行。
4. 核工业：无损检测技术在核工业中起着重要的作用。
无损检测质量控制
无损检测质量控制无损检测质量控制引言无损检测是一种重要的质量控制手段，旨在发现材料和构件中的缺陷，而不会对其产生任何损伤。
在工业生产和制造领域，无损检测广泛应用于航空航天、汽车、石化、电力等行业。
无损检测质量控制的目标是确保检测结果的准确性和可靠性，以及降低错误判定的风险。
本文将介绍无损检测质量控制的概念、重要性和关键措施。
无损检测质量控制的概念无损检测质量控制是指通过采取一系列管理和技术措施，以确保无损检测能够实现预期的质量要求。
质量控制涉及从检测设备的校准和维护，到人员培训和评估，以及标准化操作程序的制定和实施等方面。
为了实现无损检测的质量控制，各个环节都需要严格遵守相关的标准和规范。
无损检测质量控制的重要性无损检测质量控制对于确保制造过程中的缺陷检测和产品质量至关重要。
以下是无损检测质量控制的几个重要方面：1. 提高生产效率：通过对设备和人员进行有效的管理和培训，可以提高无损检测的效率和准确性，减少不必要的停工和返工。
2. 降低成本：及早发现和修复缺陷可以避免后续的设备故障和产品退货，从而降低成本。
3. 提高安全性：无损检测可以有效地识别潜在的安全隐患，确保产品和设备的安全可靠性。
4. 符合标准和法规要求：无损检测质量控制的严格执行可以确保符合相关的标准和法规要求，避免法律风险和负面影响。
无损检测质量控制的关键措施下面是实施无损检测质量控制的几个关键措施：1. 校准和维护设备：定期检查和校准无损检测设备，确保其准确性和可靠性。
同时，对设备进行预防性维护和故障处理，以减少设备故障的风险。
2. 培训和评估人员：对无损检测人员进行培训，使其掌握相关的知识和技能，熟悉操作规程和标准。
定期对人员进行评估，确保其能够胜任工作。
3. 制定和实施操作规程：制定一套详细的操作规程，包括检测方法、设备操作步骤、记录方式等。
严格按照规程进行操作，以确保检测结果的一致性和可比性。
4. 内部审核和持续改进：定期进行内部审核，评估无损检测质量控制体系的有效性和适用性。
工程质量的质量检验技术

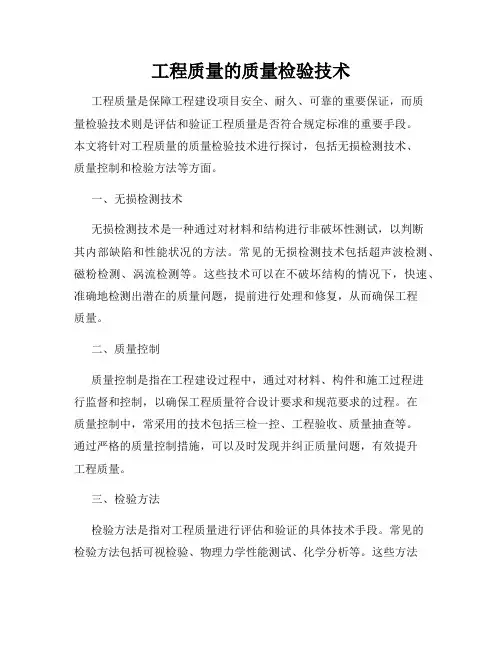

工程质量的质量检验技术工程质量是保障工程建设项目安全、耐久、可靠的重要保证，而质量检验技术则是评估和验证工程质量是否符合规定标准的重要手段。
本文将针对工程质量的质量检验技术进行探讨，包括无损检测技术、质量控制和检验方法等方面。
一、无损检测技术无损检测技术是一种通过对材料和结构进行非破坏性测试，以判断其内部缺陷和性能状况的方法。
常见的无损检测技术包括超声波检测、磁粉检测、涡流检测等。
这些技术可以在不破坏结构的情况下，快速、准确地检测出潜在的质量问题，提前进行处理和修复，从而确保工程质量。
二、质量控制质量控制是指在工程建设过程中，通过对材料、构件和施工过程进行监督和控制，以确保工程质量符合设计要求和规范要求的过程。
在质量控制中，常采用的技术包括三检一控、工程验收、质量抽查等。
通过严格的质量控制措施，可以及时发现并纠正质量问题，有效提升工程质量。
三、检验方法检验方法是指对工程质量进行评估和验证的具体技术手段。
常见的检验方法包括可视检验、物理力学性能测试、化学分析等。
这些方法可以直观地评估工程质量的外观和性能状况，并提供科学依据，判断工程是否符合质量标准。
四、质量检验流程质量检验需要遵循一定的流程，保证检验结果的准确性和可靠性。
一般的质量检验流程包括材料验收、施工工艺控制、工程抽查和定期检验四个环节。
材料验收阶段主要针对进场材料进行质量检验，确保材料符合规定标准。
施工工艺控制阶段重点监督和控制施工工艺过程，防止质量问题的发生。
工程抽查和定期检验阶段为工程的整体质量进行抽样检验和定期复检，确保工程质量达到预期目标。
五、质量检验的意义和作用质量检验技术在工程建设中起着重要的意义和作用。
首先，质量检验技术可以提前发现和及时修复工程质量问题，防止事故和损失的发生。
其次，质量检验技术可以提供科学依据，评估和验证工程质量是否符合规定标准，对工程的安全性、耐久性和可靠性进行全面评估。
此外，质量检验技术还可以为工程质量的管理和监督提供可靠的数据和依据，保障整个工程建设的顺利进行。
压力容器制造的无损检测质量控制
1．无损检测基本知识
1.3．无损检测的原理
射线源
I I0eud (eud 1)
1．无损检测基本知识
超声波在同一均匀介质中传播时声束不变， 传播方向也不变，若在传播过程中遇到另一种介 质，就会发生反射、折射透照、绕射或波型转换 的现象。
超声波在不同介质中传播时，由于介质质点 的密度和弹性模量不同，传播的速度也不同。在 空气中声速为340M/S，水中声速为1500M/S，在钢 中纵波的声束为5900M/S，横波的声波为3200M/S。
1．基本知识 1.1 无损检测的定义
现代无损检测的定义是：在不损 坏试件的前提下，以物理(或化学)方 法为手段，借助先进的技术和设备器 材，对试件的内部及表面的结构，性 质，状态进行检查和测试的方法。
压力容器制造产中品规的的定使，无用如损性技能术检要条求件测通、质常 规在范量其及技验控术收制文标件准
1．无损检测基本知识
1.3．无损检测的原理
γ射线的产生 前面提到x射线波段范围很大，γ射线只是其中的
一段。在射线检测中使用的γ射线源，都是有要用人 工同位素制造的。某些易激活元素，在原子反应堆 中或被中子轰击，使原子核增加一个中子而制成人 工同位素如60C0、137Cs，或通过加速器催裂反应， 改变原子核内质子与中子间力的平衡，使原子不稳 定而形成人工同位素如192Ir。
（注：JB/T4730.5已采用了新的代号方法和分级）
1．无损检测基本知识
渗透检测可以检查各种表面缺陷，例如裂纹、 折叠、气孔、疏松和冷隔等，不仅可检查黑色及 有色金属的铸件、焊接件及锻件，还可以检查陶 瓷、塑料及玻璃制品等。它不受材料的组织结构 和化学成分的限制，也不受缺陷形状和尺寸的影 响。但渗透检测也有局限性，如不适于多孔材料， 表面太粗糙时，易造成假象，降低检验效果。
质量管理培训第2讲无损检测质量控制要点
3.1.2.5 底片评定
绝对灵敏度：是指射线照相透照工件时能发现最小缺限的尺寸， 相对灵敏度：是指射线透照方向上所发现缺陷的最小尺寸△T与该处穿透厚度T的百分比表示，即K=△T/T×100%， 像质计线径序数与相对灵敏度的关系，像质计灵敏度其值大约控制在1%-2%之间。
3.1.2.5 底片评定
合格底片 底下标记齐全，主要有工件编号、焊缝编号、底片编号、中心标记及搭接标记、拍片日期等 底片黑度、灵敏度满足要求； 在评定区内无影响评定的伪缺陷 评片室 评室内的光线应较暗，但不全黑，应在评片时底片上无反光。 评片灯亮度要足够 人进入评片室应至少五分钟的暗适应。
要保证射线检测质量，就要根据检测对象的特点，选用合适的射线机、胶片和曝光参数，对被检焊接接头进行射线检测。只有确保射线检测质量，才能得到符合要求的射线底片，也才有可能对焊接接头内在质量做出公正、可靠的评价。 影响射线检测质量的因素很多，从技术上说，主要是探伤机、胶片、增感屏、透照参数等几方面因素，只有对这几方面因素进行优化组合，才能得到理想的射线底片。下面，就探伤机、器材（胶片、增感屏）、透照参数几方面谈谈我的观点。
采用源在内中心透照方式周向曝光时，只要得到的底片质量符合灵敏度、黑度要求，f值可以减小，但减小值最多不应超过规定值的50%。
采用源在内单壁透照方式时，只要得到的底片质量符合灵敏度、黑度的要求，f值可以减小，但减小值最多不应超过规定值的20%。
焦距的选择
、 透照条件
θ
T’
T
K值的大小还控制了一张底片上的黑度范围，不出现中间黑度达到要求而两端不能达到要求的情况
、探伤机
注：采用内透法时，透照厚度可为表一下限值的一半
因此，在透照能量和透照空间允许的情况下，尽量采用X射线探伤机，在曝光时间许可的情况下，应尽量采用较低的射线能量。
无损检测质量控制程序
无损检测质量控制程序1目的使无损检测质量得到有效控制，确保无损检测质量稳定、有效且可追溯。
2 范围公司各无损检测方法（RT、UT、MT、UT）的数量、比例，不合格部位的检测、扩探比例、评定标准、质量数据统计等过程的内容及方法。
3 职责3.1 无损检测质控责任人对无损检测过程质量进行控制，并接受质保工程师的监督。
无损检测质控责任人主要职责：a）负责督促各级无损检测人员按规定进行检测及评定；b）负责对无损检测质量按规定进行汇总数据统计、分析和上报；3.2 无损检测工作人员按规定对委托的工件实施检测；Ⅱ级无损检测人员负责对检测结果进行评定。
3.3 Ⅱ级无损检测人员在进行评定时（底片评定），发现问题应及时于无损检测操作人员沟通，避免问题重复出现。
3.4 委托部门、工艺部门及检验部门予以配合4 主要内容4.1 检测方法和数量4.1.1 检测依据无损检测人员应按“无损检测委托单”和操作指导书要求的检测方法、数量，准备检测设备器材。
4.1.2 检测方法的实施4.1.2.1 RTa）射线检测操作人员按“射线检测操作指导书”要求布片、透照布置、标记摆放、底片袋的固定、像质计的摆放及数量要求、焦距选择等；b）曝光射线检测操作人员按操作指导书、曝光曲线等规定的曝光参数进行曝光，并做好底片背散射的防护工作；c）暗室处理暗室条件必须具有完好的底片冲洗和干燥设施、显定影时间控制装置、底片在裁切、装袋、显定影等过程防感光的光源、暗室温度应控制在显定影合适的范围。
d）射线检测用辅助材料：暗袋、增感屏、像质计、铅字、片夹等应在检测工作前进行检查，发现破裂损坏的应及时更换。
e）底片评定评片室的条件及设施符合《X射线检测工艺规程》的规定；底片的评定应按NB/T47013.2-2015的规定执行；合格级别按《锅炉安全技术监察规程》、《固定式压力容器安全技术监察规程》中相关规定执行f）底片评定人员在底片评定时发现严重的焊接质量问题时，及时与工艺部人员反映。
无损检测的质量控制
无损检测的质量控制无损检测的质量控制一、引言无损检测是一种广泛应用于各个行业的检测方法，通过使用非破坏性的检测技术，对材料和构件进行检测，以确定其内部或表面的缺陷，从而评估其质量和可靠性。
本文档旨在提供一套完整的质量控制程序和指南，以确保无损检测的准确性和可靠性。
二、质量控制程序⒈检测设备的校准和验证⑴确保检测设备符合国家和行业标准要求，并具有有效的校准证书。
⑵定期进行设备的校准和验证，确保其工作准确可靠。
⑶记录设备校准和验证结果，并保留相关文件。
⒉检测人员的培训和资质要求⑴确保检测人员具有相关的培训和资质证书。
⑵定期进行检测人员的技术培训和考核，以提升其技术水平和专业知识。
⑶确保检测人员了解和遵守相关的行业标准和安全规范。
⒊检测过程的标准化和规范化⑴制定和实施标准化的检测程序和工艺流程，确保每个检测过程的一致性和可重复性。
⑵确保操作人员按照标准化的程序进行检测，并记录相关的操作参数和结果。
⑶定期进行检测过程的审核和评估，确保其符合质量要求和技术要求。
⒋缺陷评估和报告编制⑴确立缺陷评估的标准和方法，并对检测结果进行准确的评估。
⑵编制清晰、准确的检测报告，包括缺陷的位置、类型、大小和评估结果。
⑶对检测结果进行归档和保留，以供后续的跟踪和分析。
三、附件本文档涉及的附件包括：⒈检测设备校准证书样本。
⒉检测人员培训和资质证书样本。
⒊标准化的检测程序和工艺流程文件。
四、法律名词及注释⒈质量控制：指通过一系列的措施和程序，对产品或服务的质量进行管理和控制，以确保其达到预期的要求和标准。
⒉非破坏性检测：指一种无需破坏材料或构件的完整性和功能的检测方法，通过使用光、声、电、磁等物理量来检测材料或构件的内部或表面缺陷。
⒊校准：指通过与已知标准进行比较，调整和确认检测设备的准确性和可靠性的过程。
⒋验证：指通过实验和测试，确认检测设备的性能和特性是否满足预期的要求和标准。
