膨胀珍珠岩保温板薄抹灰外墙外保温系统性能要求
外墙膨胀珍珠岩保温质量技术交底大全卡
外墙膨胀珍珠岩保温质量技术交底卡(2）真石漆饰面膨胀珍珠岩板外墙外保温系统施工流程图：（3）膨胀珍珠岩板外墙保温系统施工：挂基准线、托架设置、胶粘剂设置、粘贴保温板前应先预站翻包耐碱玻纤网布、膨胀珍珠岩保温板在基层墙体上的粘贴应采用条框粘法、钻孔及安装膨胀锚栓、抹面胶浆、耐碱玻纤网布（4）薄抹灰外墙保温系统基本构造：（5）幕墙饰面膨胀珍珠岩保温板薄抹灰外墙外保温系统基本构造：（6）膨胀珍珠岩保温板建筑保温系统采用锚栓锚固加强，其设置应符合下列要求：①膨胀珍珠岩保温板抹灰外墙外保温系统锚栓数量应满足：建筑高度60m以下的墙面每平方米不少于8个，60m至100m墙面每平米不少于10个，且每块整板不少于 1个，并锚在加强型耐碱玻纤网布或热镀锌电焊网上②对封闭式幕墙饰面的膨胀珍珠岩保温板薄抹灰外墙外保温系统，锚栓数量每平方米不少于6个；③距保温系统收头部位、阳角80mm--100mm处锚栓应作加密处理，锚栓间距不大于 300mm；（7）门窗豆蔻部位的外保温构造应符合以下规定：①门窗框外侧洞口四周墙体的保温层不便使用膨胀珍珠岩保温板时，可选择胶粉聚苯颗粒保温浆料或其他无机保温浆料，厚度应符合设计要求且不应小于25mm，保温层与门窗框间应预留小于10mm宽的缝，缝内应塞入聚乙烯泡沫棒或施打发泡聚氨酯并用硅酮防水耐候密封胶封实；②门窗洞口侧边和转角部位应增设一层普通型耐碱玻纤网布，门洞口上角及窗洞口四周，应按45°方向加贴一层尺寸为300mm×400mm的普通型耐碱玻纤网布；③门窗洞口阳角部位应在抹面层内设带网布塑料护角条；④凸窗非透明部位外侧面、板底，应采用膨胀珍珠岩保温板保温，其传热系数不应大于2.2W/m2•K，锚栓设置应与墙面要求一致；（8）外墙勒脚部位外保温构造如图：注：外保温系统底部第一排膨胀珍珠岩保温板的下侧板端与散水间600mm高范围内，应采用挤塑聚苯板等防水性能好的保温材料进行保温处理，并在第一排膨胀珍珠岩保温板的板端下侧设置一道经防腐处理的专用托架，托架采用凸缘锚栓固定，锚栓孔距托架端部不大于120mm，其余间距不大于500mm；外保温系统与室外地面散水间应预留不小于20mm的缝隙，缝隙内用防水密封材料设置防水带。
膨胀聚苯板(eps)薄抹灰外墙外保温系统施工工法_secret
3
气和雨天不得施工。 4.2.3 控线挂基准线 根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门 窗水平，以控制墙面的垂直度和平整度。 4.2.4 安装墙脚托架 4.2.4.1 先准备标定托架的安装标高，然后按标定高度以每米三 只托架钉固定在墙面上。在墙面平整度较差时，托架与墙面间插 以垫片找平。 4.2.4.2 两根托架之间应留有 3 ㎜的间隙。 4.2.4.3 在固定托架时应尽可能地在托架端部的第一个孔下钉， 以避免因热胀冷缩等原因造成过大的长度方向的变形。第二只钉 应下在垂直方向的长孔中，以便调节水平位置。 4.2.4.4 在墙体转角处，将普通托架剪裁并弯曲成转角托架。
4
此粘结点要布置均匀，必须保证聚苯板与基层墙面的粘结面积为 40%，板口宜留 50 ㎜排气口（详见图 4）。50 ㎜以上的墙面贴 EPS 板时，四周胶粘剂的宽度为 8 ㎜，厚约 10 ㎜，中间点的直径为 120 ㎜，厚约 10 ㎜，粘结面积达到 50%以上。EPS 板点粘法见节 点附图所示。 （2）条粘法的做法：使用专用的袜子，在整个 EPS 板背面满涂胶 粘剂，保持袜子与板面成 45°角，紧贴板并刮除锯齿间其余的胶 粘剂，形成锯齿的胶浆条。该粘结方法适用于平整度较好的基层 墙体。 4.2.7.2 涂好后，立即将 EPS 板贴在墙面上，动作要迅速，以防 止胶粘剂结皮而影响粘结强度。 4.2.7.3 EPS 板铺贴在墙上时，应用 2m 靠尺进行压平操作，保证 其平整度和粘结牢固。在下一块保温板粘贴时，应将这块板从侧 面推压向前一块，并保证板与板之间的接缝被压挤紧密，不得有 较大的缝隙，若因 EPS 板面不方正或裁切不直形成大于 1.5 ㎜的 缝隙，应用同质材料处理并打磨平。 4.2.7.4 EPS 板应自下而上，沿水平方向横向铺贴，保证连续结
膨胀珍珠岩的保温性能及应用
中国建材报/2007年/11月/7日/第004版中国耐火绝热材料膨胀珍珠岩的保温性能及应用邹伟斌膨胀珍珠岩是将天然珍珠岩矿石(属酸性较大的玻璃质岩石，系火山喷发岩浆急冷浓缩而成的天然硅铝质无机非金属材料)，经过破碎筛选，在高温煅烧下，其体积急剧膨胀，制得的多孔、色白的颗粒状物质。
由于高温下导热系数低(0.05～0.15kcal／m・h・℃)，耐火度>1250℃，容重小(40～280kg／m3)，被广泛用作轻质保温隔热材料。
膨胀珍珠岩的大致化学成分为：SiO270%～72%、Al2O310%～14%、Fe2O30.3%～0.9%、CaO1.2%～2.2%、K2O2%～3.5%、Na2O1%～3%、MgO少量、H2O4%～6%。
膨胀珍珠岩具有重量轻、无毒害、隔热性能好、抗蚀、不燃等优良的物理化学特性及使用成本低廉的特点，被制成各种形状的保温制品，用于工业窑炉、蒸汽管道及石化、工业冷库、食品冷库低温管道与冷冻设备的隔热。
又因其同时具备保温隔热及吸音等多重特殊性能，在当今社会节能型工业、民用建筑上的应用日趋广泛，现已用于水泥窑炉筒体保温。
以水泥立窑为例，在熟料烧成过程中，边、中部物料所需要的热量是不同的。
我国机立窑筒体均采用10～12mm厚钢板制作，窑墙厚度一般小于500mm(偏薄)，增大了烧成带部位窑墙的辐射热损失，距边部70～100mm的环形地带因物料与边部衬砖靠近或直接接触，一部分热量被衬砖吸收，并通过窑墙向周围空气介质中散发，加上边部物料在烧结中产生收缩形成“边壁效应”，边部气流流速提高并带走一部分热量，致使边部热量散失严重，熟料难以烧结；而中部不存在热量散失，在与边部相同配热条件下中部温度比边部高出200℃～300℃，熟料因烧结严重而结成大块，影响了中部通风及熟料的冷却速度，往往导致C3S分解及阿利特晶体长大，降低其水硬活性；加上中部不可避免地出现一定的还原气氛，使熟料质量进一步下降。
为克服立窑边、中部温度场不均的问题，捷克立窑水泥专家1957年提出了“差热煅烧法”，曾在我国20世纪60～70年代的立窑上推广应用过。
岩棉薄抹灰系统外墙外保温施工工艺标准
岩棉薄抹灰系统外墙外保温构造做法指导1、总则1。
1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居住建筑外墙外保温工程.1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工,南方应重点关注防潮防水的细部处理, 北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。
1。
3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。
2、材料要求2.1 外墙外保温用岩棉板的性能应符合表2—1 规定。
表2-1 岩棉板主要性能指标2。
2 外墙外保温用防护砂浆的性能指标应符合表2—2 规定。
表2—2防护砂浆的性能指标2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。
表2-3玻纤网格布主要性能指标2.4 盘形锚钉采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。
也可为经过表面镀锌处理的35 号钢制成的金属螺钉.盘形锚钉有效锚固深度应不小于35 mm, 塑料圆盘直径为60 mm.其技术性能指标应符合表2-4 的规定。
表2—4盘形锚钉技术性能指标2.5 外墙涂料必须与“岩棉板"外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准.2.6 附件在“岩棉板”外墙外保温系统中所采用的附件,包括发泡胶、密封条、墙脚托架、包角条等，应与外保温系统相容,并分别符合相应的产品标准的要求。
3、岩棉薄抹灰系统外墙外保温基本做法3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。
其中，粘结层材料为胶粘剂,保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网,饰面层材料可为涂料或饰面砂浆，如下：粘结层（胶粘剂）+保温层（岩棉板)+抹面层（锚固件、抹面胶浆、玻纤网格布）+饰面层（具透气性的水性外墙涂料或装饰砂浆）。
3。
2保温板采用胶粘剂固定在基层上,同时使用锚栓辅助固定,保温板与基层墙体的粘贴面积不得小于保温板面积的 80%（图 3-1）(100 米以上的高楼，要求 100%粘贴)。
膨胀珍珠岩保温板建筑保温系统应用技术导则
膨胀珍珠岩保温板建筑保温系统应用技术导则1. 引言膨胀珍珠岩保温板是一种常用于建筑保温系统的材料。
它具有优异的保温性能和环境友好特点，广泛应用于各类建筑物的保温工程中。
本文将介绍膨胀珍珠岩保温板在建筑保温系统中的应用技术导则，包括材料特性、施工要点和注意事项等方面的内容。
2. 材料特性膨胀珍珠岩保温板是一种由膨胀珍珠岩粉末经高温熔融后制成的板状材料。
其主要特性包括：•优异的保温性能：膨胀珍珠岩保温板具有较低的导热系数，能够有效减少热量传递，提高建筑物的保温效果。
•耐火性优良：膨胀珍珠岩保温板能够耐高温，具有较好的耐火性能，有助于提高建筑物的耐火等级。
•高强度和轻质化：膨胀珍珠岩保温板具有较高的强度，能够承受一定的荷载，同时其轻质化特性也减轻了建筑物自身的荷载。
•抗老化和耐久性：膨胀珍珠岩保温板具有较好的抗老化能力，长时间使用后仍能保持一定的保温效果。
•环境友好和可回收利用：膨胀珍珠岩保温板不含有对人体有害的物质，且可回收利用，符合环保要求。
3. 施工要点在膨胀珍珠岩保温板的建筑保温系统施工中，需注意以下要点：•基层处理：施工前需对基层进行处理，确保基层平整、干燥、无松动和污染物。
同时，需检查基层的强度是否满足要求。
•板材选用：在选用膨胀珍珠岩保温板时，需考虑建筑物的保温性能要求和施工的实际情况，选择合适的板材规格和厚度。
•固定安装：膨胀珍珠岩保温板需采用专用的粘结剂进行固定安装，以确保板材与基层之间的密封性和稳定性。
•缝隙处理：保温板之间和与建筑物周边的缝隙需进行密封处理，以防止热量的泄漏和水分的渗透。
•表面保护：施工完成后，需对膨胀珍珠岩保温板的表面进行保护处理，防止其受到外界环境的损害。
4. 注意事项在膨胀珍珠岩保温板建筑保温系统的应用过程中，需注意以下事项：•施工环境：施工过程中需注意环境的湿度和温度，以免影响粘结剂的固化和保温板的施工效果。
•施工人员：施工人员需熟悉施工要点和操作规程，具备相关的施工经验和技术，以确保施工质量。
JG建筑工业标准JG149膨胀聚苯板薄抹灰外墙外保温系统【推荐】

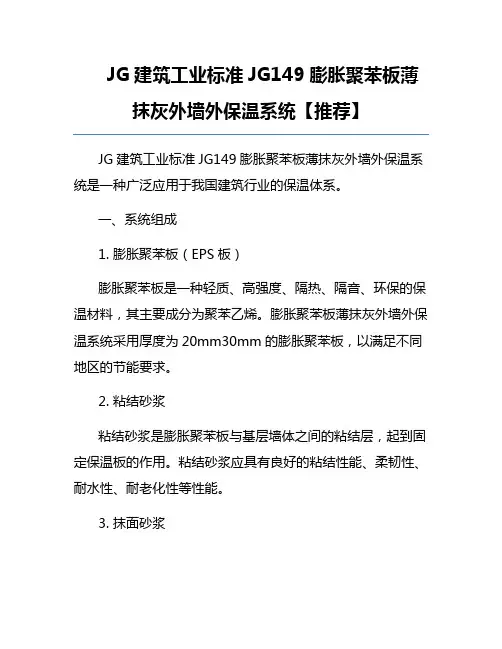

JG建筑工业标准JG149膨胀聚苯板薄抹灰外墙外保温系统【推荐】JG建筑工业标准JG149膨胀聚苯板薄抹灰外墙外保温系统是一种广泛应用于我国建筑行业的保温体系。
一、系统组成1. 膨胀聚苯板（EPS板）膨胀聚苯板是一种轻质、高强度、隔热、隔音、环保的保温材料，其主要成分为聚苯乙烯。
膨胀聚苯板薄抹灰外墙外保温系统采用厚度为20mm30mm的膨胀聚苯板，以满足不同地区的节能要求。
2. 粘结砂浆粘结砂浆是膨胀聚苯板与基层墙体之间的粘结层，起到固定保温板的作用。
粘结砂浆应具有良好的粘结性能、柔韧性、耐水性、耐老化性等性能。
3. 抹面砂浆抹面砂浆是膨胀聚苯板表面的找平层，起到保护保温层、提高系统整体强度和美观度的作用。
抹面砂浆应具有良好的和易性、耐水性、耐老化性等性能。
4. 网格布网格布是增强抹面砂浆抗裂性能的关键材料，采用耐碱玻璃纤维网格布，可以提高系统的抗裂性能和耐久性。
5. 饰面层饰面层可采用涂料、瓷砖、石材等不同材料，根据建筑物的设计风格和功能需求选择合适的饰面材料。
二、性能指标1. 膨胀聚苯板（1）表观密度：18kg/m³25kg/m³；（2）抗压强度：≥100kPa；（3）导热系数：≤0.038W/(m·K)；（4）燃烧性能：难燃B1级。
2. 粘结砂浆（1）拉伸粘结强度：≥0.7MPa；（2）剪切粘结强度：≥0.4MPa；（3）耐水性：≥96%；（4）耐老化性：≥80%。
3. 抹面砂浆（1）拉伸粘结强度：≥0.7MPa；（2）抗裂性：符合JG/T 30491998《建筑外墙外保温系统抹面砂浆抗裂性试验方法》的要求；（3）耐水性：≥96%；（4）耐老化性：≥80%。
4. 网格布（1）断裂强度：经向≥1500N/50mm，纬向≥1500N/50mm；（2）断裂伸长率：经向≤3%，纬向≤3%；（3）耐碱断裂强度保留率：≥90%。
三、施工工艺1. 基层处理基层处理是确保膨胀聚苯板薄抹灰外墙外保温系统施工质量的关键环节。
膨胀珍珠岩保温板建筑保温工程应用技术规程
膨胀珍珠岩保温板建筑保温工程应用技术规程（原创实用版）目录一、膨胀珍珠岩保温板的概述二、膨胀珍珠岩保温板的施工技术三、膨胀珍珠岩保温板的应用规范四、膨胀珍珠岩保温板的安全性能五、膨胀珍珠岩保温板的环保性能正文一、膨胀珍珠岩保温板的概述膨胀珍珠岩保温板是一种以珍珠岩为原料，经过高温加热而成的建筑保温材料。
它具有优良的保温性能、良好的耐火性、持久的稳定性和环保性，广泛应用于建筑保温工程中。
二、膨胀珍珠岩保温板的施工技术1.钢托架：在墙体上用金属锚栓固定，以支撑整个保温层，提高稳定性和安全性。
2.粘结砂浆：作为憎水膨胀珍珠岩保温板与基层的粘接剂，确保保温板与基层牢固粘接。
3.施工工艺：采用点连式钢丝网膨胀珍珠岩复合保温板建筑构造，提高保温效果。
三、膨胀珍珠岩保温板的应用规范1.耐火极限：根据建筑的耐火性能要求，选择合适的膨胀珍珠岩保温材料燃烧性能等级。
2.保温材料厚度：根据保温材料的燃烧性能等级，确定保温材料两侧不燃性结构的厚度。
3.构造要求：无空腔复合保温结构体、防火隔离带等构造要求，以提高建筑的整体防火性能。
四、膨胀珍珠岩保温板的安全性能1.燃烧性能：选择燃烧性能等级为 A 级或 B1 级的保温材料，降低火灾发生的风险。
2.耐火极限：保证膨胀珍珠岩保温板具有足够的耐火极限，防止火灾在建筑内部蔓延。
3.构造措施：采取防火隔离带、防护层等构造措施，增强膨胀珍珠岩保温板的防火性能。
五、膨胀珍珠岩保温板的环保性能1.绿色环保：膨胀珍珠岩保温板原料为天然珍珠岩，不含有害物质，具有良好的环保性能。
2.可持续发展：膨胀珍珠岩保温板具有良好的耐久性和稳定性，能够满足建筑长期使用的需求。
膨胀珍珠岩保温板建筑保温系统技术导则
DBHJ 合肥市工程建设技术标准DBHJ/T016-2015膨胀珍珠岩保温板建筑保温系统应用技术导则Technical specification for application of expanded perlite insulation boardthermal insulation system on building（审查稿）2015-0X-XX 发布 2015-0X-XX 实施市城乡建设委员会联合发布市质量技术监督局市工程建设技术标准膨胀珍珠岩保温板建筑保温系统应用技术导则Technical specification for application of expanded perlite insulation board thermal insulation system on buildingDBHJ/T 016-2015主编单位：市建筑节能科技与勘察设计协会市建筑质量安全监督站批准部门：市城乡建设委员会施行日期：2015年XX月XX日2015.XX前言为规膨胀珍珠岩保温板建筑保温系统的设计、施工、监理和工程验收，确保工程质量和提高应用技术水平，导则编制组根据国家和地方现行相关技术规、标准，积极借鉴、吸收兄弟省市同类标准的先进经验，结合市地域、气候特点，以与膨胀珍珠岩保温板的性能与技术特征，经广泛调查和试验研究，认真总结工程实践经验，在专家论证并广泛征求意见的基础上，制定本导则。
本导则共分7章和3个附录。
主要容包括：1 总则、2 术语、3 基本规定、4性能指标、5设计、6 施工、7质量验收、附录等。
本导则由市城乡建设委员会负责管理，市建筑节能科技协会负责解释。
请各有关单位在执行本标准过程中，注意收集资料，总结经验，并将需要修改、补充的意见和建议反馈给市建筑节能科技协会（地址：市庐阳区阜南路57号，：230001，：02，：05），以供修编时参考。
本导则主编单位：市建筑节能科技与勘察设计协会市建筑质量安全监督站铭源新型建材科技本导则参编单位：省建工集团省施工图审查省建筑科学研究煤炭工业设计研究院华举建筑装饰工程莱克利安保温科技天意节能技术省产品质量监督检验研究院众锐质量检测本导则主要起草人员：甄茂盛刚鲁长权王俊贤章茂木于飞丽荣邵劲贵生鹏万普华国军王建春方明王东红朱平章琛肖方初必腾小金本导则主要审查人员：目次1 总则12术语23 基本规定64 材料84.1 一般规定错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注:水中浸泡24h,系统吸水量＜500g/m2时,不检验耐冻融性能。
注：幕墙饰面的膨胀珍珠岩保温板薄抹灰外墙外保温系统的耐冻融、抗震性能、抗冲击性等性能指标可不检测。
膨胀珍珠岩保温板薄抹灰外墙外保温系统性能要求
---合肥华举保温小课堂
项目
单位
性能指标
试验方法
耐候性
外观
—
耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。
JGJ 144
抹面层与保温层拉伸粘结强度
MPa
≥0.12，且破坏部位应位于保温层内
系统抗拉强度
MPa
≥0.12，且破坏部位不得位于各层界面
抹面层与保温层拉伸粘结强度
MPa
≥0.12，且破坏部位应位于保温层内
抹面层不透水性
—
浸水2h，试样防护层内侧无水渗透
抗风压值
kPa
不小于工程项目的风荷载设计值，抗风压安全系数K应不小于1.5
面砖粘结强度（T型）
(现
抗震性能（T型）
—
设防烈度等级下面砖饰面与保温系统无脱落
吸水量
浸泡1h
g/m2
系统在水中浸泡1h后的吸水量不得大于或等于850g
JG 149
热阻
㎡•K/W
复合墙体热阻符合设计要求
抗冲击性
J
1.建筑物墙面不易受碰撞部位：≥3.0；
2.建筑物首层墙面及易受碰撞部位：≥10.0
JGJ 144
水蒸气湿流密度
g/m2·h
≥0.85；且符合设计要求
耐冻融性能
外观
—
30次冻融循环后保护层无空鼓、脱落，无渗水裂缝
