管道与建筑物距离规范
给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求
1、根据《城市工程管线综合规划规范》(GB50289-2016)
规定：建筑物与污水管最小水平净距＝2.5米。
2、《建筑给水排水设计规范》（GBJ15－88）第3.8.1条：
化粪池距离地下取水构筑物不得小于30m。
离建筑物净
距不宜小于5m。
3、GB50013-2006《室外给水设计规范》的符表A.0.1 里，
有给水管与其他管线及建（构）筑物之间的最小水平净
距，阀门井应该是随管线走的。
其中：
给水管D≤200mm时，与筑物之间的最小水平净距1米；
给水管D>200mm时，与筑物之间的最小水平净距3米。
4、对给水管与建筑物之间最小水平距离的规定在《室外给
水设计规范》中有明文规定，即DN≤200mm时为1.0米，DN＞200mm时为3.0米。
只要管井不影响建筑基础就可
以。
5、GB50028-2006《城镇燃气设计规范》规定：
地下燃气管道与建筑物基础的水平净距为：
（1）低压燃管道（P＜0.01MPa）为0.7m；
（2）中压燃气管道B级（P＜0.2MPa）为1.0m；
（3）中压燃气管道A级（P＜0.4MPa）为1.5m。
GB50028-2006《城镇燃气设计规范》规定：
燃气管道与建筑物外墙面（出地面处）的净距为：
（1）次高压燃气管道B级（P＜0.8MPa）为5.0m；
（2）次高压燃气管道A级（P＜1.6MPa）为13.5m。
6、根据国标GB50293和GB50168，地下埋设电缆离建筑物外缘平行距离不小于0.5米为安全距离，电缆埋地深度应不小于0.7米。
7、强弱电距离规范要求是不能共管共槽，距离要在50CM左右。
输气管道工程与沿线构筑物的安全间距的规定
输气管道工程与沿线构筑物的安全间距的规定输气管道工程与沿线构筑物的安全间距的规定输气管道、站场与相关设施、建构筑物安全间距规定?•目录1、设计规范11.1 国家法律、法规.11.2 相关设计规范..11.3 相关施工规范..21.4 相关规定.21.5 相关行业规范..32、安全间距控制要求..32.1 管道与建构筑物的安全间距规定32.2 管道与公路并行的间距规定..42.3 管道与铁路并行的间距规定..52.4 管道与桥梁的安全间距规定..62.5 管道与电力线路并行敷设的间距要求.72.6 管道与变电站间距要求.92.7 管道与已建油气管线并行间距.92.8 管道与加油站安全间距..132.9 管道与油库的安全间距..202.10 管道沿河堤、堤坝并行敷设安全间距222.11 管道与相关保护区的安全间距233、站场选址要求与注意事项243.1 基本原则..243.2 其他行业相关要求.251、设计规范1.1国家法律、法规1)《中华人民共和国安全生产法》主席令第70号2002 ;2 90 1997)《中华人民共和国节约能源法》主席令第号 ;3 22 1989)《中华人民共和国环境保护法》主席令第号 ;4 49 1991)《中华人民共和国水土保持法》主席令第号 ;5)《中华人民共和国消防法》主席令第4号(1998);6)《建设项目环境保护管理条例》国务院令第253号1998 ; 730 2010)《中华人民共和国石油天然气管道保护法》主席令第号 ; 81998)《中华人民共和国防洪法》年。
9)地方关于石油、天然气管道的法规、条例。
1.2 相关设计规范1 GB 50251-2003)《输气管道工程设计规范》 ;2)《输油管道工程设计规范》 GB 50253-2003 ;3)《石油天然气工程设计防火规范》 GB 50183-2004 ;4 GB50423-2007)《油气输送管道穿越工程设计规范》 ;5 GB50459-2009)《油气输送管道跨越工程设计规范》 ;6 GB50074-2002)《石油库设计规范》 ;7)《油气输送管道线路工程抗震技术规范》 GB50470-2008 ;8)《管道干线标记设置技术规定》 SY/T6064-94;9 SY/T5257-2004)《油气输送用钢制弯管》 ;第 1 页共 44 页10 SY/T 0325-2001)《钢制管道穿越铁路公路推荐办法》 ;11 JC/T640-1996)《顶进施工法用钢筋混凝土排水管》 ;12 GB50028-2006)《城镇燃气设计规范》 ;13)《66kV 以下及架空电力线路设计规范》GB50061-2010 ;14)《110~550kV 架空送电线路设计技术规程》 DL-T5092-1999; 15GB/T21447-2008)《钢质管道外腐蚀控制规范》 ;1.3相关施工规范1 SY/T0429-2000)《石油建设工程质量检验评定标准输油输气管道线路工程》 ;2SY 4207-2007)《石油建设工程质量检验评定标准管道穿越工程》 ;3 SY 0470-2000)《石油天然气管道跨越工程施工及验收规范》 ;4)《石油天然气金属管道焊接工艺评定》 SY/T0452-2002;5)《油气长输管道工程施工及验收规范》GB50369-2006 ;6 GB50424-2007)《油气输送管道穿越工程施工规范》 ;7 SY0470-2000)《石油和天然气管道跨越工程施工及验收规范》 ;8SY/T4071-93)《管道下向焊接工艺规程》 ;9)《钢质管道焊接及验收》 SY/T 4103-1995;10)《石油天然气钢制管道无损检测》SY/T 4109-2005;11 SYJ4006-90)《长输管道阴极保护工程施工及验收规范》 ;1.4相关规定1 78) 《关于处理石油管道和天然气管道与公路相互关系的若干规定》试行油化管452道字号;第 2 页共 44 页2 87 505) 《原油、天然气长输管道与铁路相互关系的若干规定》 , 油建字第号铁基1987 780( ) 号;3 1996 3)《建设项目(工程)劳动安全卫生监察规定》(原劳动部年第号令)。
雨水管道埋深距离建筑距离标准
雨水管道埋深距离建筑距离标准
一、管道埋深标准
根据《室外排水设计规范》（GB50014-2006），雨水管道的埋深应符合以下标准：
1.管道顶部的覆土厚度应不小于0.7米。
2.管道底部的埋深应不小于土壤冰冻线以下的0.15米。
3.管道的最小覆土厚度应按照土壤的性质、冻深和外部荷载等因素进行确定。
二、建筑与管道最小距离
根据《建筑给水排水设计规范》（GB50015-2003），建筑与雨水管道的最小距离应符合以下要求：
1.建筑物外墙与管道中心线的距离应不小于1米。
2.建筑物内墙与管道外缘的距离应不小于0.5米。
3.对于多层建筑，上层雨水管道的安装位置应在下层墙体外侧或阳台外，不得在室内穿过。
三、特殊情况处理
在某些特殊情况下，如受地形限制或穿越桥梁等重要结构物时，雨水管道的埋深或建筑与管道的距离可能需要采取特殊处理措施：
1.对于受地形限制的情况，应根据实际情况调整管道埋深或建筑与管道的距离，确保管道的安全和稳定。
2.当雨水管道穿越桥梁等重要结构物时，应采取相应的结构加强措施，并确保管道不会对桥梁等结构物产生不利影响。
3.在特殊地质条件地区，如软土、膨胀土等，应根据地质勘察报告确定相应的埋深和距离要求。
总之，在设计和安装雨水管道时，应严格按照相关规范和标准进行，确保管道的安全、稳定和耐用，同时也要考虑实际情况和特殊情况的处理措施。
燃气管道与建筑物、构筑物的安全距离
直埋
在导管内
通信电缆
直埋
在导管内
其他燃气管道
DN≤300mm
DN＞300mm
热力管
直埋
在管沟内（至外壁）
电杆（塔）基础
≤35KV
＞35KV
50
通讯照明电杆（至电杆中心）
铁路路堤坡脚
有轨电车钢轨
街树（至树中心）
表5.3.2-2地下燃气管道与构筑物或相邻管道之间垂直间距（m）
项目
地下燃气管道
次高压（A）
次高压（B）
中压（A）
中压（B）
调压柜
次高压（A）
次高压（B）
中压（A）
中压（B）
地下独自建筑
中压பைடு நூலகம்A）
-
中压（B）
-
地下调压箱
中压（A）
-
中压（B）
-
表7.2.26燃气管道和电气设备、相邻管道之间的净距
管道和设备
与燃气管道的净距（cm）
平行敷设
交叉敷设
电气设备
明装的绝缘电线或电缆
25
10（注）
附录1：燃气管道的平安间距之老阳三干创作
创作时间：二零二一年六月三十日
摘自《城镇燃气设计规范》GB50028-93（2002部份修订版）
表5.3.2-1地下燃气管道与建筑物、构筑物或相邻管道间的水平净距（m）
项目
地下燃气管道
高压
中压
高压
B
A
B
A
建筑物的
基础
-
-
外墙面（出空中处）
-
-
-
给水管
污水、雨水排水管
暗装的或放在管子中的绝缘电线

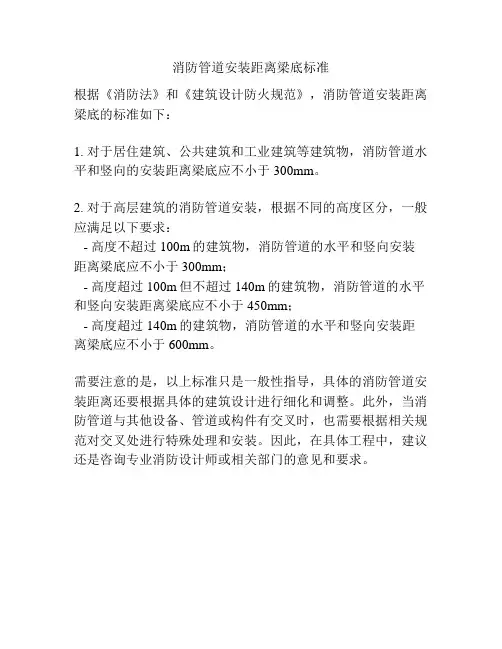

消防管道安装距离梁底标准
消防管道安装距离梁底标准
根据《消防法》和《建筑设计防火规范》，消防管道安装距离梁底的标准如下：
1. 对于居住建筑、公共建筑和工业建筑等建筑物，消防管道水平和竖向的安装距离梁底应不小于300mm。
2. 对于高层建筑的消防管道安装，根据不同的高度区分，一般应满足以下要求：
- 高度不超过100m的建筑物，消防管道的水平和竖向安装距离梁底应不小于300mm；
- 高度超过100m但不超过140m的建筑物，消防管道的水平和竖向安装距离梁底应不小于450mm；
- 高度超过140m的建筑物，消防管道的水平和竖向安装距离梁底应不小于600mm。
需要注意的是，以上标准只是一般性指导，具体的消防管道安装距离还要根据具体的建筑设计进行细化和调整。
此外，当消防管道与其他设备、管道或构件有交叉时，也需要根据相关规范对交叉处进行特殊处理和安装。
因此，在具体工程中，建议还是咨询专业消防设计师或相关部门的意见和要求。
给排水管道与建筑物距离
1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。
《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。
因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。
均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。
《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。
《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。
回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。
《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。
输气管道站场与相关设施、建构筑物安全间距规定
输气管道站场与相关设施、建构筑物安全间距规定随着我国经济的发展，能源需求不断增加。
输气管道作为能源轮廓线的重要组成部分，承担着将天然气等能源从产地输送到消费地的重任。
然而，在输气管道的建设和运营过程中，由于管道运输具有一定的危险性，为了保证人民生命财产安全，输气管道站场与相关设施、建构筑物的安全间距规定也逐渐成为了焦点。
安全间距规定的定义安全间距是指输气管道站场、设施以及建构筑物安装时所必须遵守的最小距离，其主要目的是为了避免火灾爆炸等意外事故的发生。
安全间距的确定需要根据不同情况、不同建构筑物的特点和使用功能来综合考虑。
站场与相关设施的安全间距规定1.站场内输气管道和设施的安全间距(1)输气管道到站区边缘的距离不得小于 50 米(2)输气管道与储气罐、储罐、气体灌装装置等安全设施的安全距离，按照设计文件要求执行。
(3)输气管道井口到筑井洞口的距离，不得小于输气管道直径的2倍。
2.站场外输气管道和设施的安全间距(1)输气管道在环京输气干管沿线上通过城镇、人口密集区域（包括村庄和乡镇）以及休闲旅游区或文物古迹所在地时，至少需要保持100米的安全间距。
(2)输气管道在其他区域建设运营，在水源地采取水保护措施的条件下，至少需要保持30米的安全间距。
建构筑物的安全间距规定与输气管道站场和相关设施相比，建构筑物的安全间距规定相对较为复杂，需要考虑到建筑物的功能、建筑高度、修建材料等多种因素。
在设计和建造过程中，建筑物所需遵守的安全距离应当符合下列规定：1.建筑高度不超过二十米(1)建筑物到输气管道的距离不得小于 20 米。
(2)多层建筑或者建筑面积超过1000平方米的建筑物，建筑物到输气管道的距离不得小于建筑物高度加10米。
2.建筑高度超过二十米(1)建筑高度超过20 米的建筑物，其间距应当按照下列规定执行：•建筑物到输气管道的距离不得小于建筑高度加10米。
•建筑物到毗邻道路的距离不得小于建筑高度的一半。
雨水管道埋深距离建筑距离标准
雨水管道埋深距离建筑距离标准【原创实用版】目录1.概述2.规范规定3.国家建筑标准设计图集4.污水管道和雨水管道距离问题5.市政排水管道施工质量控制6.结论正文一、概述本文主要讨论了雨水管道的埋深距离建筑距离标准，以及污水管道和雨水管道距离近了可能会出现的问题。
同时，结合我国市政排水管道施工的实际情况，探讨了如何在确保既有工程安全的前提下，提高施工质量和工期。
二、规范规定根据相关规范规定，排水管道覆土厚度可在当地冰冻线以下 200mm，给水管在冰冻线以下 150mm。
这一规定是为了保证管道在冬季不会受到冰冻的影响，从而确保管道的正常运行。
三、国家建筑标准设计图集根据国家建筑标准设计图集，埋地矩形雨水管道检查井均为混合式结构，由井筒、预制钢筋混凝土盖板、砖石砌体墙及现浇钢筋混凝土构成。
这种设计能够有效地提高检查井的稳定性和承载能力，确保管道的安全运行。
四、污水管道和雨水管道距离问题污水管道和雨水管道距离近了可能会出现一些问题。
这个问题取决于污水管道和雨水管道分别是什么管材。
如果是以前所用的水泥管，基本没太大的问题。
但是，如果是现在流行的波纹管，回填和施工都要依据相应规范标准施工。
否则，容易产生大管径的管道侧向受压，管道开裂的情况。
五、市政排水管道施工质量控制市政排水管道建设工程虽然施工工艺相对不太复杂，但是由于大多项目是在市区施工，环境复杂，既有的地下管线及电缆情况不明。
在确保既有工程安全的前提下，还要考虑地上交通等因素的影响，导致施工难度增加，施工质量和工期往往无法保证。
为了提高市政排水管道施工质量，我们需要从以下几个方面入手：1.严格遵循规范规定，确保施工过程中的各项工程符合标准要求；2.加强施工现场的管理，确保施工环境和设备的安全；3.提高施工人员的技术水平和素质，增强他们的质量意识；4.建立健全的质量检查体系，及时发现和整改质量问题。
六、结论通过对雨水管道埋深距离建筑距离标准的探讨，以及对污水管道和雨水管道距离问题的分析，我们了解了在市政排水管道施工过程中应注意的一些问题。
管道与建筑物距离规范
管道与建筑物距离规范————————————————————————————————作者: ————————————————————————————————日期:给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求1、根据《城市工程管线综合规划规范》(ＧB50２89-201６)规定：建筑物与污水管最小水平净距＝2.5米。
2、《建筑给水排水设计规范》（GBJ１5-88）第3．8.1条：化粪池距离地下取水构筑物不得小于3０m。
离建筑物净距不宜小于5m。
3、GB5001３-２００6《室外给水设计规范》的符表A．０.1 里，有给水管与其他管线及建(构）筑物之间的最小水平净距，阀门井应该是随管线走的。
其中:ﻫ给水管D≤20０mm时,与筑物之间的最小水平净距１米;给水管D>200mm时,与筑物之间的最小水平净距３米。
4、对给水管与建筑物之间最小水平距离的规定在《室外给水设计规范》中有明文规定,即DＮ≤2０0mｍ时为1．0米，DN>200mm时为３.0米。
只要管井不影响建筑基础就可以。
5、ＧB５0028-2006《城镇燃气设计规范》规定：ﻫ地下燃气管道与建筑物基础的水平净距为:ﻫ (１）低压燃管道(Ｐ＜０．01ＭPa）为0.7ｍ;ﻫ(2)中压燃气管道B 级(P<0．2MPａ)为1.0m；ﻫ (3）中压燃气管道A级（P＜0.４MPa）为1.5m。
GB５0028-２006《城镇燃气设计规范》规定：ﻫ燃气管道与建筑物外墙面（出地面处)的净距为：（1)次高压燃气管道B级(P＜0.8MPa)为5.0m;ﻫ（2）次高压燃气管道Ａ级（P＜1．６ＭPa)为１3．５ｍ。
6、根据国标GB５0２93和GB５0168,地下埋设电缆离建筑物外缘平行距离不小于0.5米为安全距离,电缆埋地深度应不小于0.７米。
７、强弱电距离规范要求是不能共管共槽,距离要在50CM左右。
管道与建筑物距离规范
.给排水管道、燃气管道、电力电缆、化粪池、智能化与建筑物及各管道安全距离规范要求(GB50289-2016)根据《城市工程管线综合规划规范》1、2.5米。
规定：建筑物与污水管最小水平净距＝条：（GBJ15－88）第3.8.1、2《建筑给水排水设计规范》。
离建筑物净化粪池距离地下取水构筑物不得小于30m 。
距不宜小于5m里，GB50013-2006《室外给水设计规范》的符表A.0.1 3、筑物之间的最小水平净有给水管与其他管线及建（构）距，阀门井应该是随管线走的。
其中：时，与筑物之间的最小水平净距1米；给水管D≤200mm 米。
时，与筑物之间的最小水平净距3给水管D>200mm对给水管与建筑物之间最小水平距离的规定在《室外给4、米，时为即DN≤200mm1.0水设计规范》中有明文规定，米。
只要管井不影响建筑基础就可3.0＞200mm时为DN以。
5、GB50028-2006《城镇燃气设计规范》规定：地下燃气管道与建筑物基础的水平净距为：（1）低压燃管道（P＜0.01MPa）为0.7m；（2）中压燃气管道B级（P＜0.2MPa）为1.0m；..。
0.4MPa）为1.5m）中压燃气管道A级（P＜（ 3 《城镇燃气设计规范》规定：GB50028-2006燃气管道与建筑物外墙面（出地面处）的净距为：5.0m；P＜0.8MPa）为1 （）次高压燃气管道B级（。
1.6MPa）为13.5mA（2）次高压燃气管道级（P＜地下埋设电缆离建筑物外，和GB501686、根据国标GB50293米为安全距离，电缆埋地深度应不小缘平行距离不小于0.5米。
于0.7左50CM强弱电距离规范要求是不能共管共槽，距离要在、7右。
...。
燃气管道与建筑物、构筑物的安全距离
5（从所作的槽或管子的边缘算起）
1
电压小于1000V的裸露电线的导电部份
100
100
配电盘或配电箱
30
不允许
相邻管道
应保证燃气关和相邻管道的装置、平安维护和修理
2
注：当明装电线与燃气管道交叉净距小于10cm时, 电线应加绝缘套管.绝缘套管的两端应各伸出燃气管道10cm.
创作时间：二零二一年六月三十日
（当有套管时, 以套管计）
给水管、排水管或其它燃气管道
热力管的管沟底（或顶）
电缆
直埋
在导管内
铁路轨底
有轨电车轨底
表5.6.3调压站（含调压柜）与其他建筑物、构筑物的水平京局、净距
设置形式
调压装置入口燃气压力级制
建筑物外墙面
重要公共建筑物
铁路
（中心线）
城镇路途
公共电力变配电柜
地上独自建筑
高压（A）
高压（B）
次高压（A）
次高压（B）
中压（A）
中压（B）
调压柜
次高压（A）
次高压（B）
中压（A）
中压（B）
地下独自建筑
中压（A）
-
中压（B）
-
地下调压箱
中压（A）
-
中压（B）
-
表7.2.26燃气管道和电气设备、相邻管道之间的净距
管道和设备
与燃气管道的净距（cm）
平行敷设
交叉敷设
电气设备
明装的绝缘电线或电缆
25
10（注）
电力电缆（含电车电缆）
直埋
在导管内
通信电缆
直埋
在导管内
其他燃气管道
DN≤300mm
