余热发电操作运行规程(电气修改最终版)要点
余热发电电气安全操作规程
电气运行平安操作规程1、电气运行人员〔以下简称值班人员〕应熟知“本系统电气设备管理规程〞和“电气操作规程〞中相关局部及本规程全部内容，并在工作中严格执行。
2、值班人员上岗前，必须经过专业培训，经考试合格，获得操作证后，方可从事电气设备的操作工作。
3、值班人员应熟悉本系统电器设备性能，运行方式和调度范围熟练掌握操作技术和触电急救方法。
4、值班人员要认真执行交接班制度，上班期间劳保穿戴齐全。
5、认真执行“三票〞，“三制〞，“一参数〞。
6、值班人员在执行口头或联系工作时，必须清楚正确，应将发令人、负责人及工作任务详细记入操作记录薄中，并向发令人复查核对后，按有关规定进行操作。
7、值班人员在巡视电器设备时，应与带电设备保持以下最小平安距离：1KV以下：0.1米；3-10KV以下：0.7米；35KV：1米。
严禁直接触摸带电设备的绝缘局部。
8、值班人员在工作中，要合理穿戴劳保用品，按有关规定正确使用平安用具和检测仪表。
9、在高压设备和供配电线路上工作，值班人员在执行停、送电操作时，应严格按工作票、操作票等制度和倒闸操作的有关规定进行工作。
10、在全部和局部停电的电器设备上工作，值班人员应按有关规定完成以下平安技术措施：停电、验电、装设接地线、悬挂标牌和装设临时遮拦。
执行时必须有人监护。
11、在发生严重威胁人身或设备平安的紧急情况下，值班人员应立即断开有关设备的电源。
事后必须报告主管领导，并做好详细记录。
〔涉及调度协议的范围，应通知上一级调度员〕。
12、值班人员在运行中的发电机，交、直流电机，在维修电刷及滑环装置时，应遵守下面规定：⑴穿好绝缘鞋，站在绝缘垫上，扎紧袖口，带好手套，使用良好的绝缘工具〔女同志必须将长发卷在帽内〕。
⑵禁用双手同时接触两个不同极性的带电局部及回路和接地局部。
电气检修平安操作规程一、目的和适用范围1、目的：提高职工平安技术素质和操作技能，杜绝违章作业，保证职工在生产过程中的平安与健康。
余热发电系统安全操作规程
余热发电系统安全操作规程第一章总则第一条本规程是为了确保余热发电系统的安全运行，保障人身安全和设备完整，在操作过程中指导操作人员按照正确方法、正确次序进行安全操作。
第二章安全操作要求第二条操作人员必须熟悉余热发电系统的结构原理和相关设备的操作方法，具备相关的专业知识和操作技能。
第三条在操作过程中严禁饮酒或服用药物，以及情绪不稳定、身体不适的情况下进行操作。
第四条操作人员必须严格按照操作规程进行操作，不得随意更改操作步骤。
第三章操作前的准备工作第五条操作人员在进入操作现场前，必须佩戴相应的个人防护装备，如头盔、防护眼镜、防护鞋等。
第六条操作人员在进入操作现场前，必须对操作设备进行检查，确保设备完好，无异常情况。
第七条操作人员在操作前，必须对设备进行预热、预冷等准备工作，确保设备处于正常工作状态。
第四章操作过程中的安全注意事项第八条操作人员在操作过程中必须保持专注，严禁分散注意力，避免因个人原因导致操作失误。
第九条操作人员在操作过程中必须严格按照操作步骤进行操作，不得改变操作顺序，以免发生意外。
第十条操作人员必须对设备的运行状态进行实时监测，发现异常情况必须及时报警并采取相应的措施。
第十一条操作人员在操作过程中必须按规定采取防止电击、防止爆炸、防止中毒等安全措施，确保人身安全。
第五章紧急情况处理第十二条在发生火灾、爆炸、中毒等紧急情况时，操作人员必须迅速采取应急措施，并立即报告相关部门。
第十三条发生设备故障或异常情况时，操作人员必须及时停止操作，并报告相关部门进行处理。
第十四条在紧急情况处理过程中，操作人员必须按照应急预案进行操作，严禁盲目行动，以免事态扩大。
第六章日常维护与保养第十五条在设备停止运行后，操作人员必须对设备进行清洁、检查、维护和保养工作，确保设备的正常运行。
第十六条对于设备故障、异常情况的处理，必须由具备相关资质的维修人员进行，不得擅自操作。
第十七条对于设备维修过程中的安全措施必须得到严格遵守，避免出现二次事故。

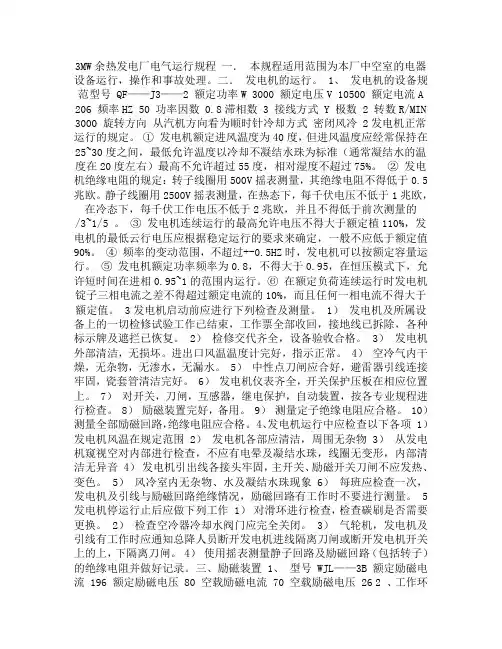

3MW余热电站电气运行规程
3MW余热发电厂电气运行规程一．本规程适用范围为本厂中空室的电器设备运行，操作和事故处理。
二．发电机的运行。
1、发电机的设备规范型号 QF——J3——2 额定功率W 3000 额定电压V 10500 额定电流A 206 频率HZ 50 功率因数 0.8滞相数 3 接线方式 Y 极数 2 转数R/MIN 3000 旋转方向从汽机方向看为顺时针冷却方式密闭风冷 2发电机正常运行的规定。
① 发电机额定进风温度为40度，但进风温度应经常保持在25~30度之间，最低允许温度以冷却不凝结水珠为标准（通常凝结水的温度在20度左右）最高不允许超过55度，相对湿度不超过75%。
② 发电机绝缘电阻的规定：转子线圈用500V摇表测量，其绝缘电阻不得低于0.5兆欧。
静子线圈用2500V摇表测量，在热态下，每千伏电压不低于1兆欧，在冷态下，每千伏工作电压不低于2兆欧，并且不得低于前次测量的/3~1/5 。
③ 发电机连续运行的最高允许电压不得大于额定植110%，发电机的最低云行电压应根据稳定运行的要求来确定，一般不应低于额定值90%。
④ 频率的变动范围，不超过+-0.5HZ时，发电机可以按额定容量运行。
⑤ 发电机额定功率频率为0.8，不得大于0.95，在恒压模式下，允许短时间在进相0.95~1的范围内运行。
⑥ 在额定负荷连续运行时发电机锭子三相电流之差不得超过额定电流的10%，而且任何一相电流不得大于额定值。
3发电机启动前应进行下列检查及测量。
1）发电机及所属设备上的一切检修试验工作已结束，工作票全部收回，接地线已拆除，各种标示牌及遮拦已恢复。
2）检修交代齐全，设备验收合格。
3）发电机外部清洁，无损坏。
进出口风温温度计完好，指示正常。
4）空冷气内干燥，无杂物，无渗水，无漏水。
5）中性点刀闸应合好，避雷器引线连接牢固，瓷套管清洁完好。
6）发电机仪表齐全，开关保护压板在相应位置上。
7）对开关，刀闸，互感器，继电保护，自动装置，按各专业规程进行检查。
余热发电系统安全操作规程
余热发电系统安全操作规程前言余热发电系统是一种能够利用生产生活过程中产生的余热，将其转化为可用电能的环保型发电设备。
在进行余热发电时，为了保障人员安全和设备正常运行，制定规范的操作流程和安全规程非常必要。
本文将对余热发电系统的安全操作规程做出详细说明。
一、铭记安全意识，规范操作行为操作余热发电系统时，首先要明确安全意识，始终保持操作中的警惕心理。
在设备运行期间，应减少原因未明、操作不当引起的不必要设备故障和维修次数。
具体操作规程如下：1.操作人员必须穿戴好相应的安全设备，包括但不限于安全帽、工作服、护目镜、手套、绝缘靴等。
2.在操作前，应确认电气设备和输电线路的状态，并按照规定的程序进行检查和试运行。
3.确认设备运行正常后，方可进行正式的操作。
4.工作时，不得离开现场，离开前须关闭设备及输电线路，并确认所有的操作已经完成和关闭正确。
5.在操作过程中，发现有任何问题或异常情况，应及时汇报给相关人员，并且立即采取补救措施。
二、设备检查余热发电系统的设备检查是确保该设备安全运行的重要流程，操作人员需要做到以下几点：1.检查设备的运行状态，检查发电设备、机器设备的连接、电气设备和输电线路的完整性和正常连接。
2.检查设备的支架和悬挂装置，以及处理好运输过程中可能出现的伤痕和缺陷。
3.检查余热发电系统的风扇、皮带、润滑油、油离器、控制器、温度计及其他检测元件是否正常。
4.检查系统是否按照操作手册正确连接，确认设备运转所需的电气接线正确。
三、设备开机和关机在开机和关机时，应该如下操作：1.开机时，首先按照操作手册操作，先启动风机，再插滑阀后插插头，确认设备开始运转。
2.在设备运行期间，应留心设备运行状况，及时处理任何可能影响设备运行的问题。
3.当需要关机时，操作人员需要依次关闭各个部件，依照操作手册的步骤进行关机操作。
4.在所有关闭操作完成后，确认设备已经完全关机，断开控制电源，远离设备。
四、设备的维护为了保护设备，保障设备的性能和寿命，设备维护至关重要。
余热发电系统安全操作规程
余热发电系统安全操作规程一、目的为保障余热发电系统的安全运行，规范操作人员的工作行为，制定本规程。
二、适用范围本规程适用于余热发电系统的操作人员。
三、安全操作规程1、操作前的准备（1）在操作前，必须进行安全检查。
检查内容包括：设备运行状态、设备附近是否有可燃物品、通风是否畅通等。
（2）在进行操作前，应确保操作人员接受过培训，并具备操作的必要资格和技能。
（3）在操作前，操作人员必须戴好安全帽和防护鞋。
2、操作时的注意事项（1）在操作时，必须严格按照规定的操作程序进行操作。
（2）在操作时，应注意观察设备运转状态，如发现异常情况，应及时采取措施，避免事故的发生。
（3）在清洁设备或更换零部件时，应先停机。
（4）在操作时，应注意操作环境的安全，避免人员跌倒或其他伤害事故。
（5）切勿将非相关人员进入设备附近，以避免安全事故的发生。
（6）在操作中应注意设备的正常运转，如发现设备出现异常，应立即采取措施，以保证设备的正常操作。
3、操作后的处理（1）操作结束后，应清理现场，将设备切断电源，并关闭设备。
（2）将设备的运行情况和安全情况记录下来，以备日后参考。
四、安全应急处理在发生安全事故时，应第一时间采取措施，比如：（1）立即停机，并切断电源（2）封锁现场，确保人员安全（3）现场人员应立即报警，并向上级领导汇报（4）迅速开展紧急救援工作五、总结余热发电系统安全操作规程是公司安全保障的重要措施之一，通过按照规程进行操作，能够保障设备的正常运转，预防事故的发生，同时也能提高员工的安全意识和责任感，保护公司、员工和社会的利益。
因此，公司应加强员工的安全管理和培训，提高员工的操作技能和安全意识，达到确保公司生产安全、降低安全事故事故损失的目的。

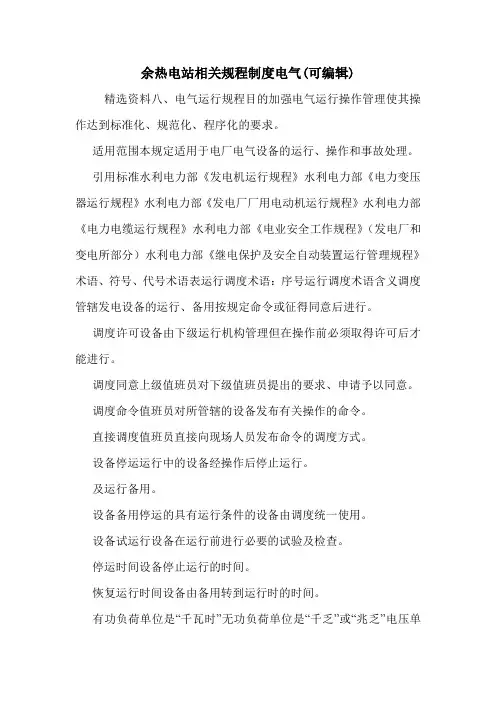

余热电站相关规程制度电气(可编辑)_0.doc
余热电站相关规程制度电气(可编辑)精选资料八、电气运行规程目的加强电气运行操作管理使其操作达到标准化、规范化、程序化的要求。
适用范围本规定适用于电厂电气设备的运行、操作和事故处理。
引用标准水利电力部《发电机运行规程》水利电力部《电力变压器运行规程》水利电力部《发电厂厂用电动机运行规程》水利电力部《电力电缆运行规程》水利电力部《电业安全工作规程》（发电厂和变电所部分）水利电力部《继电保护及安全自动装置运行管理规程》术语、符号、代号术语表运行调度术语：序号运行调度术语含义调度管辖发电设备的运行、备用按规定命令或征得同意后进行。
调度许可设备由下级运行机构管理但在操作前必须取得许可后才能进行。
调度同意上级值班员对下级值班员提出的要求、申请予以同意。
调度命令值班员对所管辖的设备发布有关操作的命令。
直接调度值班员直接向现场人员发布命令的调度方式。
设备停运运行中的设备经操作后停止运行。
及运行备用。
设备备用停运的具有运行条件的设备由调度统一使用。
设备试运行设备在运行前进行必要的试验及检查。
停运时间设备停止运行的时间。
恢复运行时间设备由备用转到运行时的时间。
有功负荷单位是“千瓦时”无功负荷单位是“千乏”或“兆乏”电压单位是“伏”或“千伏”电流单位是“安”力率进相用“”滞相用“”周波频率单位“赫兹”紧急备用设备存在缺陷只许在紧急状态下短期运行。
发电机调相运行发电机改作调相机运行。
发电机失磁发电机失去励磁。
升压升高发电机电压。
空载设备未带负荷。
满载设备达到额定出力。
热备用状态设备一经操作即可投入运行。
冷备用状态设备的刀闸、开关都在断开位置。
检修状态设备在检修位置。
一次接线即主接线。
二次接线即控制回路接线。
开机启动汽轮机于系统并列。
停机发电机与系统解列。
跳闸设备运行中保护动作使开关断开。
直流接地直流系统一极接地。
直流接地消失直流系统一极接地消失。
表运行操作术语：序号操作术语操作内容并列将发电机与系统进行并列运行操作。
解列将发电机于系统解除并列运行。
2024年余热发电系统安全操作规程
2024年余热发电系统安全操作规程第一章总则第一条为了保障余热发电系统的安全运行，确保人身、财产安全，规范操作行为，提高工作效率，根据国家相关法律法规和标准，制定本规程。
第二条本规程适用于2024年余热发电系统的安全操作，包括余热发电设备的操作、检修、维护和紧急处理等工作。
第三条安全操作是余热发电系统正常运行的基础，是防止事故发生的关键。
所有操作人员必须严格遵守本规程的要求，执行安全操作，确保人员安全和设备正常运行。
第四条余热发电系统的操作人员必须具备相关的技术知识和操作技能，持证上岗。
操作人员应熟悉本规程的内容，严格遵守操作规范，提高自身素质，不断提升操作水平。
第二章余热发电设备的操作第五条余热发电设备的操作人员必须戴好安全帽、安全鞋，并穿着符合安全要求的工作服。
操作时，应正确使用个人防护装备，严禁穿拖鞋、高跟鞋等不符合安全要求的服装。
第六条在进行余热发电设备操作前，操作人员必须仔细阅读操作手册、设备说明书等相关资料，了解设备的工作原理、工作流程，掌握设备的操作要领。
第七条操作人员在进行余热发电设备操作前，应检查设备的运行状态和安全防护措施是否完整，并且采取必要的措施，确保设备正常运行和安全操作。
第八条操作人员在进行余热发电设备操作时，应确保设备周围干净整洁，不得有杂物和障碍物。
同时，要确保设备周围的通风良好，防止有害气体积聚和人员中毒。
第九条操作人员在进行余热发电设备操作时，必须按照操作规程的要求，逐步操作，不能急躁或跳过操作步骤。
操作时，要轻操作、慢走，严禁踏踩、摔打等行为，防止设备损坏和人员伤害。
第十条在操作余热发电设备时，操作人员应严格控制设备的温度、压力等各项指标，确保设备在正常工作范围内运行。
一旦发现异常情况，应立即停机，进行紧急处理，并及时上报相关人员。
第三章余热发电设备的检修与维护第十一条余热发电设备的检修和维护工作必须由具备相应资质的人员进行，不得擅自进行操作。
在进行检修和维护前，必须切断设备的电源和燃气供应，确保操作安全。
1余热发电操作运行规程(电气修改最终版)
三友公司余热发电操作规程目录总则第一部分汽轮机操作规程第一章技术参数第二章NZ7.9－1.05/0.2型机组的启动第一节启动前的准备工作第二节附属设备的启动第三节暖管第四节冲转第五节热态启动原则第六节闪蒸器的投入第三章运行与维护第一节正常运行控制指标第二节运行中的维护与检查第四章汽轮机的停止第一节停机前的准备工作第二节手动停机第三节盘车装置的使用第五章汽轮发电机组的故障处理第一节事故处理原则第二节事故停机及故障停机条件第三节事故停机及故障停机步骤第四节主蒸汽系统故障第五节凝汽器真空下降第六节油系统故障第七节发电机甩负荷及保护装置故障第八节不正常的振动和异音三友公司余热发电操作规程第九节运行中叶片损坏或断落第十节管道故障第十一节厂用电源故障第十二节电网周波不符合标准第十三节发电机、励磁机着火第二部分附属设备操作规程第一章总则第二章附属设备的启停第一节附属设备技术参数第二节凝结水泵第三节循环水泵第四节射水泵及射水抽汽器第五节交直流油泵第六节凝汽器第七节冷油器第八节冷却水塔第九节给水泵第三部分化学操作规程第一章纯水的制取第二章加药及加药装置第一节加药方法第二节运行监督第三节汽水质量标准第四部分余热炉操作规程第一章 AQC炉操作规程第一节 AQC炉的启动第二节AQC炉的停止三友公司余热发电操作规程第二章 PH炉操作规程第一节PH炉的启动第二节PH炉的停止第三章余热炉的运行维护第一节锅炉运行基本参数第二节余热炉的运行与维护第三节余热炉的事故处理及预防第四节拉链机的操作第五部分设备试验规程第一章汽轮机启动前的试验项目第二章汽轮机定速后的试验项目第三章设备定期倒换第四章主要试验项目的试验方法第一节低油压油泵自投及停机保护试验第二节机电联锁试验第三节主汽门严密性试验第四节高压调门严密性试验第五节喷油试验第六节超速保护试验第七节DEH拉阀试验第八节调门活动试验第九节真空严密性试验第六部分特殊规程的规定第一章热力系统拟定的原则及特点第二章重要操作的规定第三章380V低压阀门盘、动力箱和直流电源操作的有关规定三友公司余热发电操作规程第七部分电气操作规程第一章运行方式第一节380V厂用电运行方式第二节倒闸操作的一般规定第三节其它规定第二章事故处理规程第一节事故处理的一般规定第二节处理事故的原则第三节异常及事故的现象和处理第三章发电机、励磁机规范第一节发电机规范第二节励磁机规范第四章起动、并列、带负荷第一节发电机起动前的准备第二节发电机起动、升压与并列第三节正常运行的监督与维护第四节发电机的解列与停机第五节异常现象和事故处理第六节DVR-2000B自动电压调节器第五章变压器运行规程第一节变压器的投入与停止第二节正常运行的监督第六章消弧线圈运行规程第一节消弧线圈投入与停止第二节消弧线圈第三节测控仪的异常情况处理第四节消弧线圈的事故处理第七章电动机运行规程三友公司余热发电操作规程第一节电动机的启动与停止第二节电动机运行的监督与检查第三节异常现象和事故处理第八章配电装置运行规程第一节总则第二节开关第三节刀闸第四节电缆第五节避雷器第六节电流、电压互感器运行与检查第七节电流、电压互感器异常及处理第八节继电保护装置第九节联路线的有关规定第九章直流系统运行规程第一节正常运行方式第二节蓄电池的操作三友公司余热发电操作规程余热发电运行操作规程总则一．对汽轮机各瓦振动的要求：1．汽轮机在运行中使用准确的测振表，测量汽轮机发电机组各轴承三个方向的振动数值，并记录在专用的记录本内；2．机组大修后启动时，除按要求在各个转速下暖机时测量汽轮发电机组各轴承振动数值外，在并列后，每长5MW负荷，还应测量一次轴承振动，并详细记录在专用记录本内；3．在轴承异常，振动明显增加时，应增加测振次数并进行记录；4．汽轮发电机组各轴承振动标准如下：注：制造厂允许机组轴承振动最大不超过0.03mm，测量时应同时记录当时的负荷、主汽流量真空等参数数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 余热发电操作运行规程（电气修改
最终版）
要点1
三友公司余热发电操作规程
目录
总则
第一部分汽轮机操作规程
第一章技术参数
第二章NZ7.9 －1.05/0.2 型机组的启动第一节启动前的准备工作第二节附属设备的启动
第三节暖管
第四节冲转第五节热态启动原则第六节闪蒸器的投入第三章运行与维护第一节正常运行控制指标第二节运行中的维护与检
查
第四章汽轮机的停止
第一节停机前的准备工作
第二节手动停机
第三节盘车装置的使用
第五章汽轮发电机组的故障处理
第一节事故处理原则
第二节事故停机及故障停机条件
第三节事故停机及故障停机步骤
第四节主蒸汽系统故障
第五节凝汽器真空下降
第六节油系统故障
第七节发电机甩负荷及保护装置故障
第八节不正常的振动和异音
三友公司余热发电操作规程第九节运行中叶片损坏或断落第十节管道故障
第十一节厂用电源故障
第十二节电网周波不符合标准
第十三节发电机、励磁机着火
第二部分附属设备操作规程
第一章总则
第二章附属设备的启停
第一节附属设备技术参数第二节凝结水泵
第三节循环水泵
第四节射水泵及射水抽汽器第五节交直流油泵
第六节凝汽器
第七节冷油器
第八节冷却水塔
第九节给水泵
第三部分化学操作规程
第一章纯水的制取
第二章加药及加药装置
第一节加药方法
第二节运行监督
第三节汽水质量标准第四部分余热炉操作规程第一章AQC 炉操作规程第一节AQC 炉的启动第二节AQC 炉的停止三友公司余热发电操作规程第二章第一节PH 炉的启动第二节PH 炉的停止第三章余热炉的运行维护第一节锅炉运行基本参数第二节余热炉的运行与维护第三节余热炉的事故处理及预防第四节拉链机的操作第五部分设备试验规程
PH 炉操作规程
第一章汽轮机启动前的试验项目第二章
汽轮机定速后的试验项目
第三章设备定期倒换
第四章主要试验项目的试验方法第一节低油压油泵自投及停机保护试验第二节机电联锁试验第三节主汽门严密性试验第四节高压调门严密性试验第五节喷油试验第六节超速保护试验第七节DEH 拉阀试验第八节调门活动试验第九节真空严密性试验第六部分特殊规程的规定第一章热力系统拟定的原则及特点第二章重要操作的规定第三章380V 低压阀门盘、动力箱和直流电源操作的有关规
三友公司余热发电操作规程第七部分电气操作规程第一章运行
方式
第一节380V 厂用电运行方式
第二节倒闸操作的一般规定第三节其它规定第二章事故处理规程第一节事故处理的一般规定第二节处理事故的原则第三节异常及事故的现象和处理第三章发电机、励磁机规范第一节发电机规范第二节励磁机规范第四章起动、并列、带负荷第一节发电机起动前的准备第二节发电机起动、升压与并列第三节正常运行的监督与维护第四节发电机的解列与停机第五节异常
现象和事故处理第六节DVR-2000B 自动电压调节器
第五章变压器运行规程
第一节变压器的投入与停止
第二节正常运行的监督
第六章消弧线圈运行规程
第一节消弧线圈投入与停止
第二节消弧线圈
第三节测控仪的异常情况处理
第四节消弧线圈的事故处理
第七章电动机运行规程
三友公司余热发电操作规程第一节电动机的启动与停止
第二节电动机运行的监督与检查
第三节异常现象和事故处理
第八章配电装置运行规程
第一节总则
第二节开关
第三节刀闸
第四节电缆
第五节避雷器第六节电流、电压互感器运行与检查第七节电流、电压互感器异常及处理第八节继电保护装置
第九节联路线的有关规定
第九章直流系统运行规程
第一节正常运行方式
第二节蓄电池的操作。
