SIEMENS DriveMonitor软件对6SE70变频器参数的上传与下载培训(高端培训)
西门子MonitorDrive 调试(高端培训)
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值
P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸）
P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了
22Байду номын сангаас
三、参数调试
1、参数恢复出厂设置 P60=2（固定设置菜单）P366=0 （0：具有PMU的标 准设置 1：具有OP1S的标准设置）P970=0（参数复 位） 2、功率部分定义（如果没有更换过CUVC就不用这 一步骤了） 3、快速调试 P060=5系统设置菜单；P071=380V变频器输入电压值； P095=10 IEC标准电动机 ；P100=1控制方式是V/F控制； P101 额定电压；P102额定电流；P108额定转速； P109可以自动计算
检查无问题后上控制电进 行自检，自检无问题后应该显 示009状态。
13
2、调试软件设置
首先将RS232数据线和串口转USB安装好， 连接到变频器的PMU上的9针口上，然后双击图 标 打开软件，如下图所示
14
点击TOOLS进行参数设置
15
在ONLINE Settings 里进行选择
16
在INTERFACE里选择端口是否和你所插入电脑的 口一致。
25
2019年x月
4、手动转电机
查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
24
5、变频器远程控制参数设置 PLC发送的控制字 启动/停止命令 P554=3100 速度给定 P443=3002 变频器反馈给PLC的状态字 P734.0=32 变频器的状态字
Drive Monitor调试
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 14
首自信公司京唐运行事业部
在INTERFACE里选择端口是否和你所插入电脑的 口一致
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 6
首自信公司京唐运行事业部
波特率是否和变频器参数设置的一致，请查看 参数P701=6是9600bit/s；P701=7是19200bit/s。 以上 参数设置完后点击OK就可以进行连接了。 首先在FILE里选择Set up USS ONLINE connection…
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 12
首自信公司京唐运行事业部
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值 P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸） P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了 4、手动转电机 查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 11
首自信公司京唐运行事业部
三、参数调试
1、参数恢复出厂设置 P60=2（固定设置菜单）P366=0 （0：具有PMU的标 准设置 1：具有OP1S的标准设置）P970=0（参数复 位） 2、功率部分定义（如果没有更换过CUVC就不用这一 步骤了） 3、快速调试 P060=5系统设置菜单；P071=380V变频器输入电压值 ；P095=10 IEC标准电动机 ；P100=1控制方式是V/F控 制；P101 额定电压；P102额定电流；P108额定转速 ；P109可以自动计算
西门子6SE70变频器参数设置步骤
1.(P060=4)3. (P060=5)4.1. (P060=2)2.(((P060=2)6-1P060=6 060=8)6SE70..P072P073P366)Select "Fixed settings" menuStart parameter reset0: Parameter reset1: No parameter changeSelect desired factory setting0: Standard1: Standard with OP1S2: Cabinet unit with OP1S (BICO1) or terminal strip (BICO2)3: Cabinet unit with PMU (BICO1) or terminal strip (BICO2)4: Cabinet unit with NAMUR terminal strip (SCI)Note:This parameter was correctly set prior todelivery of the unit and only needs to beGrant parameter access6:Parameter changes permitted via PMU and serial interfaceUnit carries out parameterreset and then leaves the"Fixed settings" menu6SCom1(OP1SOP1S(SCI)P366OP1S PMU(SCI)(Src=6-2()11=KKxxxx==(4000 0000h = 100 %)6.2.16-352(P366=0)SIMOVIS3.SIMATIC)SCom2(CBP)Automation unit(e. g. SIMATIC S7)LaptopOP1SOperating modeIndividual operationBus operationType of constructionCompact, chassisCompact, chassisTerminalOperating modeIndividual operationType of constructionCompact, chassisTerminalX300(SCom1)U SSUSS via RS232Operating modeBus operationType of constructionOptional board CBxe. g. CBP for ProfibusTerminale. g. X448for CBPb us-sp ec i f ic,,,X448RS485OP1S6-3P704))SIMOVISP060OP1S SIMOVISP0606CUVCP1096-4)P116, P128, P215, P216, P217, P223, P235, P236, P240, P259,P278, P279, P287, P295, P303, P313, P396, P471, P525, P602,P603.(P060=3)1. ()2.3.(P060=0)BICO1♦♦/(xxxr.m.sDC(VdmaxIEC()11/(v/f+(P130=11)1(f-)4(n-)(P130=11)5P151=1024/(P100=3,4,5).200kW.()IECNEMA Hp%rpm()1246UL1s.(P384.2)100%.(PMU+MOP123MOP4SIMATIC)5)6)7SCom1PMU)USSSIMOLINKPROFIBUSP366=0)1LA50632-6-10-1LA5063480780----1LA5070480600720---1LA5073480600720---1LA5080480600720---1LA5083600600720---1LA5090300540720720--1LA5096360660720840--1LA5106480720720960--1LA5107-720-960--1LA5113840660780720--1LA5130660600780600--1LA5131660600----1LA5133-600840600--1LA5134--960---1LA516390011401200720--1LA5164900-----1LA516690011401200840--1LA518315001800----1LA5186-180024002700--1LA52061800-2700---1LA52071800210027003000--1LA6220-2400-3300--1LA62232100240030003300--1LA62532400270030003600--1LA62802400300033003900--1LA62832400300033003900--1LA63102700330036004500--1LA6313-330036004500--1LA831.2100240027002700300030001LA835.240027003000300033003300 P383T11LA-/1LL4-8-12-1LA51PH6101PH6131PH6161PH6181PH6201PH622T1(s)150018002100240024002400n=1150rpm T1=1200n100132160180225T1(s)15001800210024002400180225T1(s)180018001LA71PH61PA61PL6(P351)(P353)(P060=5)P35350.00 Hz(P353=P352x60/P109)P113P113()A080!(P368)P368=+P368 = 2FSetp +P368 = 3MOP +P368 = 4USS P368 = 7OP1S +FSetpP554.1Src ON/OFF1B0005B0022B0022B0022B2100B2100P555.1Src OFF21B0020B0020B0020B21011P561.1Src InvRelease 1B00161111P565.1Src1 Fault Reset B2107B2107B2107B2107B2107B2107P567.1Src3 Fault Reset 0B0018B0018B001800P568.1Src Jog Bit00000B2108B2108P571.1Src FWD Speed 1111B2111B2111P572.1Src REV Speed 1111B2112B2112P573.1Src MOP Up B000800B001400P574.1Src MOP Down B000900B001600P580.1Src FixSetp Bit000B0014000P581.1Src FixSetp Bit100B0016000P590Src BICO DSet 000000P651.1Src DigOut1B0107B0107B0107B0107B0107B0107P652.1Src DigOut2B0104B0104B0104B0104B0104B0104P653.1Src DigOut30B01150000P654.1Src DigOut4(16-4000h=100%)KKxxxx=(32-4000 000h=100%)6.3.1CUVCSelect "Power section definition" menuReturn to parameter menuInput the code number for the unit concernedThe code number is allocated to the order numbers (MLFB).The order number can be read off the unit's rating plate.The list of units is on the following pages.P071(MLFB)In [A]PWE6SE7016-1EA61 6.136SE7018-0EA618.096SE7021-0EA6110.2116SE7021-3EB6113.2186SE7021-8EB6117.5256SE7022-6EC6125.5356SE7023-4EC6134.0426SE7023-8ED6137.5466SE7024-7ED6147.0526SE7026-0ED6159.0566SE7027-2ED6172.066 230 V3AC 380 V600 VIn [A]PWE6SE7016-1TA61 6.146SE7018-0TA618.0106SE7021-0TA6110.2126SE7021-3TB6113.2196SE7021-8TB6117.5266SE7022-6TC6125.5366SE7023-4TC6134.0436SE7023-8TD6137.5476SE7024-7TD6147.0536SE7026-0TD6159.0576SE7027-2TD6172.067 310 VDC 510 V810 VIn [A]PWE650 VIn [A]PWEIn [A]PWESelect "Board configuration" menuSCB protocol0: SCI1: USS 4-wire2: USS 2-wire3: Peer-to-PeerSCB inserted ?noEnter the CB parameters 1 to 11 necessary for the insertedcommunications boards CBxThe necessary CB parameters and their significance can be CBx inserted ?SCI12311CBCBxms2340 m7.5.SIMOLINK(CBxr8263Br8265Dr8267FT300SCB13901101291391491691()121SCB2131T300134CBX1151EB2(V/f()♦S1(n(M4%♦P103%)P103(P101)(800kW)(22kW)(U=P101n=P108♦P107P109))♦(1-P108 / 60xP109/P107)(800 kW)(22 kW )10%(P115=2)20()100%(±10%)P1078HzP101P108P108=((8Hz-P107old )x60/P109)+P108old0=dv/dtDC10NEMA()12()/v/f2)3(f)4(n)5200 kW(P100A)(%)P103=0(IECNEMA Hp)NEMAHzP107)()1)2)41112132150)1(/(FLM)4-/)V()P353P352T1 (19)T0UL?(F020s300%%P352P352P4621=P4641=P20 sAT1A080!(°009)%A08020sFxxx(V/fP350(()P88;P155P312P354♦P115=2P115=2• P103P121P127P349P284P316♦4P103n/f P116P235P240(P115=2,3)P095=P100=P101 (109)P339=P340=P357=♦P0680)♦P340 2.5 kHzP34290%f-(P100=3)n-(P100=4)P315 = EMF Reg.Kp 2 x Kp KpP223 = Smooth.n/f(act)≥ 0 ms≥ 4 msP216 = Smooth. n/f(pre)≥ 4.8 ms≥ 0.0 msP222 = Src n/f(act)KK0000KK0000 (KK0091)Tn(P240))。
6SE70系列变频器软件调试(高端培训)
频率控制 反相器 P443.02=0463
当U104=K0045或U104=K0011
固定频率控制 KK0045 P405.02=频率(HZ)
端子输入频率控制 U104=K0011 或 K0013
斜坡上升时间和斜坡下降时间 P462斜坡上升时间
P464斜坡下降时间
数字量输出设定 P651 P652 P653 P654
模拟量输出
模拟量输出
清除故障 P565=1或者P566 P567
2019年x月
变频器参数设置的几种方式 点击Direct to Parameter list
变频器参数设置的几种方式 显示参数列表
连接变频器
变频器外部接线端子（CUVC）X101
变频器பைடு நூலகம்部接线端子（CUVC）X102
变频器外部接线端子（CUVC）X9
功率部分定义
功率部分定义
1#、2#炉氧枪变频器、 3#炉倾动氧枪 1#、2#炉倾动变频器
恢复出厂设置
电机参数设置
电机参数设置
电机参数设置
电机正反转设置 设置内控外控
P590=0000 P590=0001
电机正反转设置 P554.01=5(B0005) P554.02=18(B0018)
开关量连接器及连接器的含义
PMU面板按键
MOP频率控制 P443.01=58(KK0058)MOP电动电位计
工程师培训资料
• 标题：6SE70系列变频器软件调试（高端培训） • 培训人：xx
【1】通过PMU进行参数输入 【2】通过OP1S进行参数输入
【3】用DriveMonitor的参数输入
变频器参数设置的几种方式 双击DriveMonitor图标登录软件

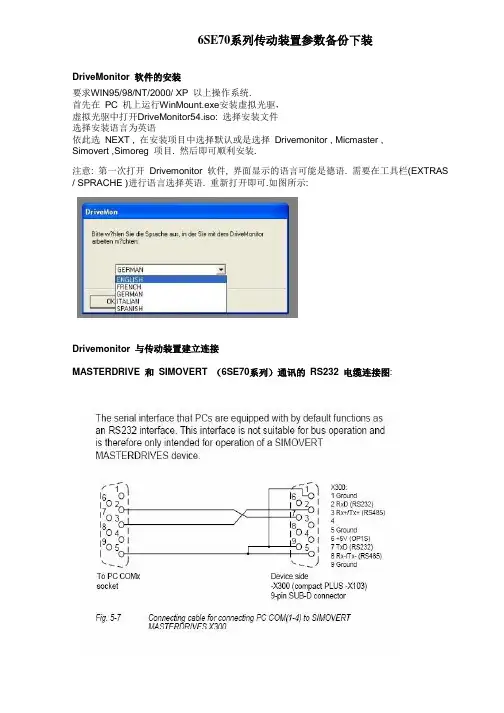

6SE70系列传动装置参数备份下装
6SE70系列传动装置参数备份下装DriveMonitor 软件的安装要求WIN95/98/NT/2000/ XP 以上操作系统.首先在PC 机上运行WinMount.exe安装虚拟光驱，虚拟光驱中打开DriveMonitor54.iso: 选择安装文件选择安装语言为英语依此选NEXT , 在安装项目中选择默认或是选择Drivemonitor , Micmaster ,Simovert ,Simoreg 项目. 然后即可顺利安装.注意: 第一次打开Drivemonitor 软件, 界面显示的语言可能是德语. 需要在工具栏(EXTRAS / SPRACHE )进行语言选择英语. 重新打开即可.如图所示:Drivemonitor 与传动装置建立连接MA STERDRIVE 和SIMOVERT （6SE70系列）通讯的RS232 电缆连接图:Drivemonitor 在线设置打开tools , 选中online setting 如图所示:依此设定,如图所示1) USS 通讯2) COM 口选择( COM1 )3) 波特率设定(9600K )在线连接可以选择两种在线方式: RAM / EEPROM 如图所示:建议直接选择“EEPROM”方式进行在线连接。
参数备份新建项目1: 双击Drivemonitor 快捷图标打开画面2: 通过file / new / base on factory setting or empty parameter set 新建一个项目.3: 根据弹出的画面进行设置,如图所示:选FILE / UPLOAD/BASIC DEVICE COMPLETE （如图）；在线方式: EEPROM1) 根据实际装置的类型选择UNIT TYPE (本例是Compact plus unit )2) UNIT VERSION 应与装置的实际版本一致, 可以读参数R069得到3) BUS ADDRESS 应与装置一致，可以读参数P918 得到4) PZD 数量设24:逆变装置、整流装置的类型选择，如图所示:：装置内部参数设定逆变器：使用装置面板上的插口（X300 端口）连接到COM1P53=6 访问级别）P60=7 (通讯方式)P700.1=0 ( USS 地址)P701.1=6 ( 通讯波特率9600K)P702.1=127整流器：P51=3 访问级别）P52=3 （允许读写）P53=6 (通讯方式)P683.001=0 （通讯接口定义）P684=6 ( 通讯波特率9600K)切记：修改前必须记下原参数，备份或下装完成后必须恢复。
西门子6se70系列变频器参数设置
西门子6se70系列变频器参数设置一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
四频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
SIMATIC Drive Monitor调试6SE70变频器(高端培训)
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值 P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸） P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了 4、手动转电机 查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
• 主要为PEU板和CUVP板。 PEU板集成了其中的内部工作 电源部分、逆变部分的功率元 件及其厚膜触发电路、中间回 路电容组、电流检测回路、电 压检测回路及温度检测回路 等。
书本型 功率范围：
2.2kW ~37kW 防护等级：IP20
概述
概述
• 装机装柜型 • 功率范围：
45KW至2300KW • 防护等级：IP00
3
点击TOOLS进行参数设置
4
在ONLINE Settings 里进行选择
5
在INTERFACE里选择端口是否和你所插入电脑的 口一致
6
波特率是否和变频器参数设置的一致，请查看 参数P701=6是9600bit/s；P701=7是19200bit/s。 以上 参数设置完后点击OK就可以进行连接了。
概述
• ♦ 用于柜子的直流母线 • ♦ 干扰抑制滤波器 • ♦ 网侧进线电抗器 • ♦ 网侧滤波器 • ♦ 熔断器 • ♦ 输出滤波器(dv/dt 和正弦波滤波器) • ♦ 工艺模块 • ♦ 选件板：
概述
• • 传感器板(SBx)用于速度和位置检测 • • 通讯板(CBx)用于现场总线接口 • • SIMOLINK (SLx)用于设定值和实际值的快速传输 • ♦ 辅助设备
02SIEMENS6SE70参数设置
Propared by Liu Jianyong 2011-Oct.
13
参数设定_简单应用
Electrical Training
Propared by Liu Jianyong -Oct.
14
参数设定_专家设置
电子箱及电子板的安装
Electrical Training
Propared by Liu Jianyong 2011-Oct.
M - Minimum and Maximum Speed
• 最大频率正向P452，反向P453
A - Accel Time 1 and Decel Time 1
• 加速时间 P462，加速时间单位P463 • 减速时间 P464，减速时间单位P465
R - Reference Source
28
参数设定_系统设置
Electrical Training
Propared by Liu Jianyong 2011-Oct.
29
参数设定_系统设置
Electrical Training
Propared by Liu Jianyong 2011-Oct.
30
参数设定_系统设置
Electrical Training
Electrical Training
Propared by Liu Jianyong 2011-Oct.
37
参数设定_功能块
Electrical Training
Propared by Liu Jianyong 2011-Oct.
38
参数设定_BICO连接
Electrical Training
Propared by Liu Jianyong 2011-Oct.
