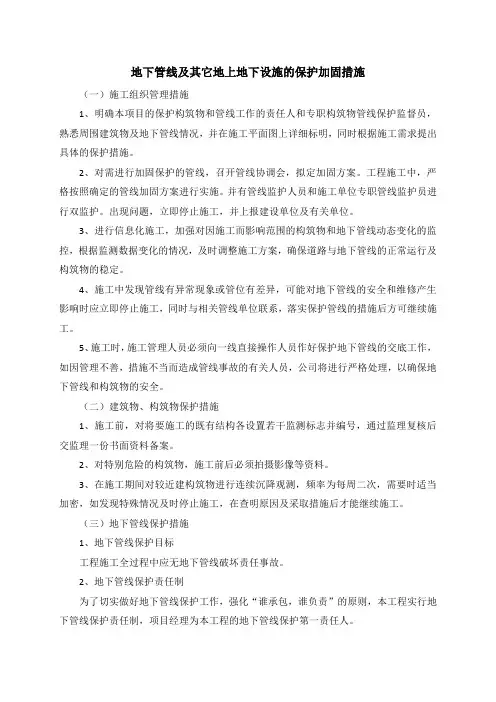

地下管线及其它地上地下设施的保护加固措施
地下管线及其它地上地下设施的保护加固措施（一）施工组织管理措施1、明确本项目的保护构筑物和管线工作的责任人和专职构筑物管线保护监督员，熟悉周围建筑物及地下管线情况，并在施工平面图上详细标明，同时根据施工需求提出具体的保护措施。
2、对需进行加固保护的管线，召开管线协调会，拟定加固方案。
工程施工中，严格按照确定的管线加固方案进行实施。
并有管线监护人员和施工单位专职管线监护员进行双监护。
出现问题，立即停止施工，并上报建设单位及有关单位。
3、进行信息化施工，加强对因施工而影响范围的构筑物和地下管线动态变化的监控，根据监测数据变化的情况，及时调整施工方案，确保道路与地下管线的正常运行及构筑物的稳定。
4、施工中发现管线有异常现象或管位有差异，可能对地下管线的安全和维修产生影响时应立即停止施工，同时与相关管线单位联系，落实保护管线的措施后方可继续施工。
5、施工时，施工管理人员必须向一线直接操作人员作好保护地下管线的交底工作，如因管理不善，措施不当而造成管线事故的有关人员，公司将进行严格处理，以确保地下管线和构筑物的安全。
（二）建筑物、构筑物保护措施1、施工前，对将要施工的既有结构各设置若干监测标志并编号，通过监理复核后交监理一份书面资料备案。
2、对特别危险的构筑物，施工前后必须拍摄影像等资料。
3、在施工期间对较近建构筑物进行连续沉降观测，频率为每周二次，需要时适当加密，如发现特殊情况及时停止施工，在查明原因及采取措施后才能继续施工。
（三）地下管线保护措施1、地下管线保护目标工程施工全过程中应无地下管线破坏责任事故。
2、地下管线保护责任制为了切实做好地下管线保护工作，强化“谁承包，谁负责”的原则，本工程实行地下管线保护责任制，项目经理为本工程的地下管线保护第一责任人。
3、地下管线保护管理网络详细阅读、掌握设计、建设单位提供的地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。
对影响施工和受施工影响的地下管线开挖弄清地下管线的确切情况，做好记录。
地下管线及其他地上地下设施的保护加固措施
地下管线及其他地上地下设施的保护加固措施地下管线及其他地上地下设施的保护加固措施一、调查分析首先在工程施工前加强对施工区域管线的调查工作将工作做在前面防患于未然。
1从技术上引起重视项目部技术负责人在制定施工组织设计方案时首先从现状管线保护角度考虑方案的可操作性和安全性从方案上保证管线无事。
2从施工过程引起重视在施工前首先根据管线图摸清各管线的管位和走向对明确的管线按20m距离打一样洞确认其埋深和走向在管线转角处须找到转角位置明确角度变化后管线的走向。
并插小木牌小木牌标明管线名称、走向、埋深等。
在用挖掘机进行沟槽开挖时管线保护员、施工员随时监测并指挥操作。
在整个开挖过程中各岗位均要有人到位严禁擅自离岗。
挖掘机驾驶员须有较高的业务水平并有良好的配合意识能坚决服从指挥。
3如在施工路段有现状管线则根据不同的管线性质各管道材料情况分别采取行之有效的保护措施确保管线安全无事故。
二、保护措施 1详细阅读、掌握设计、建设单位提供的地下管线图纸资料并在工程实例实施前召开各管线单位施工配合会议收集管线资料。
对影响施工和受施工影响的地下管线开挖必要的样洞开挖样洞时通知管线单位监护人员到场核对弄清地下管线的确切情况做好记录。
2工程实施前向有关单位提出监护的局面申请办妥“地下管线监护交底卡”手续。
3施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底随即填写“管线交底下”并建立“保护地下管线责任制”明确各级人员的责任。
4落实保护地下管线的组织措施公司委派管线保护专职人员负责本工程地下管线的监护和保护工程。
施工队和各班组兼职管线保护人组织地下管线监护体系严格按照公司审定批准的施工组织和经管线单位认定的保护地下管线技术措施要求落实到现场并设置必要的管线安全标志牌悬挂“地下管线无事故表”和保护地下管线安全的“十个不准”。
1、工程开工前查明地下管线索及设施的分布情况在有地下管线和地上设施的部位覆盖2公分厚的钢板。
管道加固封堵工程施工方案
管道加固封堵工程施工方案1. 引言管道加固封堵工程是一项重要的安全工程，主要用于处理管道泄漏、破损等问题。
本文档将详细介绍管道加固封堵工程的施工方案和步骤。
2. 施工前准备在开始施工之前，需要对管道进行三维测量和漏点检测，以确定管道的实际情况和需要加固封堵的位置。
同时，还需进行施工区域的脱硫、水洗和消毒处理，确保施工环境的卫生和安全。
3. 工程材料准备根据管道的材料和加固封堵的要求，准备相应的工程材料，包括加固材料、密封材料、工具设备等。
在选择材料时，需考虑到材料的耐高压、防腐蚀和耐磨损等性能。
4. 施工步骤4.1 加固工程4.1.1 清理管道：使用高压水枪清洗管道内外表面，清除附着物和杂质，使管道表面清洁。
4.1.2 确定加固方式：根据管道的破损情况和要求，选择合适的加固方式，如维修焊接、补焊、焊接加固等。
4.1.3 进行加固：根据加固方式进行具体施工，确保加固后的管道能够承受设计要求的压力和荷载。
4.2 封堵工程4.2.1 预备工作：将封堵区域进行清理，清除附着物和杂质，并进行防护措施，如添塞、挡板等。
4.2.2 密封材料选择：根据封堵区域的特点和要求，选择合适的密封材料，如橡胶垫片、密封胶等。
4.2.3 封堵施工：将密封材料粘贴或封堵在破损的区域，确保封堵效果良好。
5. 安全措施在进行管道加固封堵工程时，需要严格遵守安全操作规程，采取必要的安全措施。
施工人员需要佩戴好安全防护服、手套、护目镜等个人防护装备，以避免意外伤害。
同时，还需对施工现场进行合理划分和标识，确保施工区域的安全和顺畅。
对于高温、高压和易爆区域，需要采取相应的防火、隔热和通风措施，以降低施工中的风险。
6. 施工质量控制为了确保加固封堵工程的质量，需要进行严格的质量控制。
在施工过程中，对加固和封堵工作进行巡检，及时发现和解决问题。
此外，还需进行施工后的质量检查和验收，检查加固和封堵效果，以确保施工工程符合设计和要求。
7. 施工总结通过以上的施工方案和步骤，可以有效地进行管道加固封堵工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建构筑物基础下现状管道的加固处理
以某再生水利用工程为例，详细介绍了建（构）筑物基础下存在无法切改的现状管道时，对现状管道进行加固处理的方法，以确保管道后期运行的安全性，避免对建（构）筑物基础的不良影响。
标签：管道；加固；基础
1 概述
在工程建设中，场地内存在现状管道的情况比较常见。
当现状管线无切改条件时，就要考虑在现状管道上施工建（构）筑物基础，这就要求基础下的管道在承受基础压力后不被损坏，同时还要保证上部建（构）筑物不会因为管道破损导致的水流掏空周围土体而产生基础沉降。
所以，在建（构）筑基础施工前，需要根据不同的情况对管道采取合理的加固措施，以确保管道和建（构）筑物的正常运行和使用。
2 工程概况
本工程为某再生水利用工程，设计要求中：（1）综合楼和主生产车间均为灌注桩基础。
（2）清水池为筏板基础。
实际施工时因前期资料版本有误，厂区总图已经确定的情况下，局部开挖时发现现状存在双排d2000雨水管道，管顶覆土约6.2米，并且管道顶部周边回填物中的一部分为生活垃圾。
由于厂区面积有限，经与管道产权部门协商后无法对现状管道进行切改，致使拟建的综合楼、主生产车间和清水池三个建构筑物基础局部坐落于现状雨水管道上。
因此，对于现有管道是否加固需要综合考虑多方面因素进行详细分析。
3 管道加固的必要性
如果不对现状管道进行处理，存在以下几点问题：
（1）管道现状运行情况未知，管道是否存在局部破损未知。
本工程设计使用年限50年，管道已运行一定年限，如50年内管道破损，对上部建（构）筑物及周边道路影响很大，对水厂的正常运行形成安全隐患。
（2）建（构）筑物基础施工中，可能对管道造成影响。
构筑物筏板基础下换填土石屑部分，压实过程中可能会破坏现状管道；建筑物下灌注桩施工过程中，可能会导致管道水平位移。
（3）上部建（构）筑物施工后，现状管道无法再进行检修及更换等，对将来管道的养管造成不便。
因此对现状管道进行加固处理，既能在施工过程中对现状管道结构起到保护
作用，又能为上部建（构）筑物在正常使用年限内消除安全隐患，是非常必要的。
4 管道加固方案
4.1 构筑物基础下管道加固
根据进一步现场开挖情况，清水池基坑底以下仍存在一部分生活垃圾，需要进行清除。
原设计为清除垃圾后采用土石屑进行换填，压实系数不低于0.97。
确定进行管道加固后，为避免换填压实过程中对现状管道产生破坏，现状管道考虑采用毛石混凝土进行加固保护。
具体方案为清除管道顶部和侧向生活垃圾后，采用C15毛石混凝土对坑底至现状管道顶高以上500mm的深度范围换填，这样就大大减弱了与管道接触部位换填材料在压实过程中对管道的碾压作用，同时采用当地丰富的毛石材料可以减少素混凝土用量，进而节省工程造价。
从D2000雨水管顶以上500mm至垫层底标高仍采用土石屑进行换填，压实系数不小于0.97，毛石混凝土结构对现状管道形成了包管，在上部换填碾压过程中起保护管道的作用。
管顶500mm以上换填的土石屑，保证了上部清水池结构基础的均匀性，避免水池产生不均匀沉降。
在开挖时需要对现状d2000管道采取一定的保护，平面上沿管道走向分段开挖，以尽量减少对管道的扰动。
4.2 建筑物基础下管道加固
在施工建筑物基础前，对管道周边进行水泥浆液注浆处理，竖直方向从管道底标高到管顶以上1米的深度范围内，在管道侧壁外侧注浆，以期在管道外侧形成一层保护。
通过注浆处理，既对管道自身进行了加固，预防了管道因年久失修产生的渗水发生，同时也对管道周边土体进行了处理，可以减小管道在灌注桩施工中及后期运行中的沉降、变形。
为避让现状管道，建筑物桩基础采用“板凳桩”形式，即在管道两侧设置混凝土灌注桩，灌注桩顶部设置承台，以托起上部建筑物基础。
5 施工注意事项
为减小对现状管道的影响，除了以上加固措施之外，施工中尚应注意以下事项：
（1）挖除管道外侧生活垃圾时，应注意分段开挖，控制每段开挖长度，以避免管道在单侧土压力作用下发生水平位移。
（2）毛石混凝土浇筑过程中，应待基坑内素混凝土达到一定深度后，再向其中投入毛石，同时注意避免毛石与管道产生剧烈撞击，以减小对现状管道的影响。
（3）毛石混凝土浇筑后，应待其达到设计强度后方可进行下一步土石屑换
填压实。
（4）注浆保护的管段，注浆过程中应严格控制注浆压力，以达到设计的注浆半径，且防止因注浆压力过大造成对管道的侧向挤压。
（5）灌注桩挖孔过程中，应尽量减小对管道侧土体的扰动。
（6）施工过程中，对现状管道的位移、受力进行定时监测。
本工程现已完成施工，正式投入运行。
根据目前监测结果，厂区内现状雨水管道无渗水、位移、堵塞等情况发生，运行良好；上部建（构）筑物运行正常，未发现基础沉降现象。
6 结束语
雨水管道担负着城市的防洪排涝的重要作用，建设工程中如遇到基础与现状雨水管道位置冲突时，优先选择切改或避让，如确实无法避让时应尽量减小对管道运行的影响，同时考虑适当的加固保护措施，使其满足使用性能和耐久性能的要求，同时避免对建构筑物基础产生不良影响。
参考文献
[1]JGJ/T211-2010.建筑工程水泥-水玻璃双液注浆技术规程[S].
[2]JGJ79-2012.建筑地基处理技术规范[S].
[3]JGJ 94-2008.建筑桩基技术规范[S].
作者简介：刘文颖，中级工程师，硕士研究生，天津市市政工程设计研究院五院。
