蝶阀止回阀样本-老版

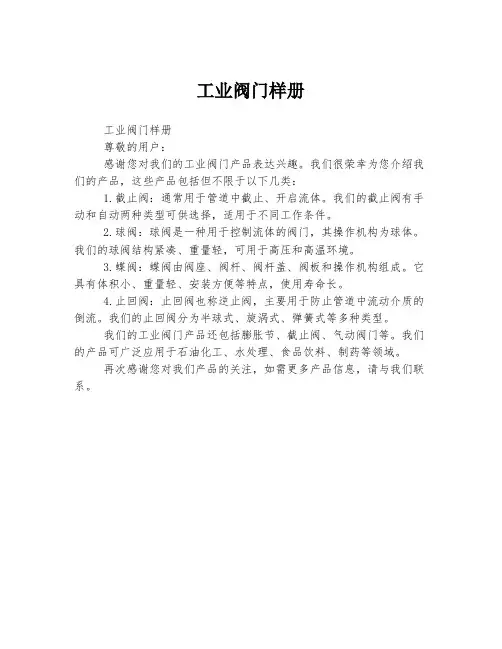

工业阀门样册
工业阀门样册
工业阀门样册
尊敬的用户：
感谢您对我们的工业阀门产品表达兴趣。
我们很荣幸为您介绍我们的产品，这些产品包括但不限于以下几类：
1.截止阀：通常用于管道中截止、开启流体。
我们的截止阀有手动和自动两种类型可供选择，适用于不同工作条件。
2.球阀：球阀是一种用于控制流体的阀门，其操作机构为球体。
我们的球阀结构紧凑、重量轻，可用于高压和高温环境。
3.蝶阀：蝶阀由阀座、阀杆、阀杆盖、阀板和操作机构组成。
它具有体积小、重量轻、安装方便等特点，使用寿命长。
4.止回阀：止回阀也称逆止阀，主要用于防止管道中流动介质的倒流。
我们的止回阀分为半球式、旋涡式、弹簧式等多种类型。
我们的工业阀门产品还包括膨胀节、截止阀、气动阀门等。
我们的产品可广泛应用于石油化工、水处理、食品饮料、制药等领域。
再次感谢您对我们产品的关注，如需更多产品信息，请与我们联系。
工业阀门大全_(闸阀_截止阀_球阀_蝶阀_止回阀_电磁阀等等)
3.根据用途分类：
衬氟截止阀衬氟截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各 种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其 它腐蚀性气体，液体 介质的管路上使用.
API 美标截止阀 美标截止阀执行 ANSI 和 API 标准，阀瓣和阀座的密封面采用不同硬度的 司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高 温、耐腐蚀、 抗擦伤性能好、寿命长。
目录[隐藏]
截止阀简介 截止阀的工作原理 截止阀的分类 优点与缺点 结构与安装注意事项 截止阀相关知识 截止阀简介 截止阀的工作原理 截止阀的分类 优点与缺点
1
[键入文字]
结构与安装注意事项 截止阀相关知识
阀门简介
[键入文字]
截止阀简介
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 泄漏。当介质由阀 瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩 擦力与 由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生 阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介 质流向就改由阀瓣上方进入 阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。 同时，在介质作用下，这种形式的阀门也 较严密。我国阀门“三化给”曾规定，截止阀的流 向，一律采用自上而下。本阀要水平安装
美标波纹管截止阀 zdaj41w 型
4）柱塞式截止 阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是 基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性 密封 圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周 围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料 制成，该阀门主要用于 “开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
阀门的种类和图例
阀门的种类和图例阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如:在发电厂中阀门能够控制锅炉和汽轮机的运转;在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如:在安装机器设备时，人们往往把重点放在主要机器设备方面，如:压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分(如化工、石油、电站等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸铁阀、铸钢阀、锻钢阀等)、有的按连接形式分(如内螺纹、法兰阀等)、有的按温度分(如低温阀、高温阀等)。
我国目前大多数习惯是按压力和结构种类来区分。
即:按公称压力分:?1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、?10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有:旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
疏水器—按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
阀门样本

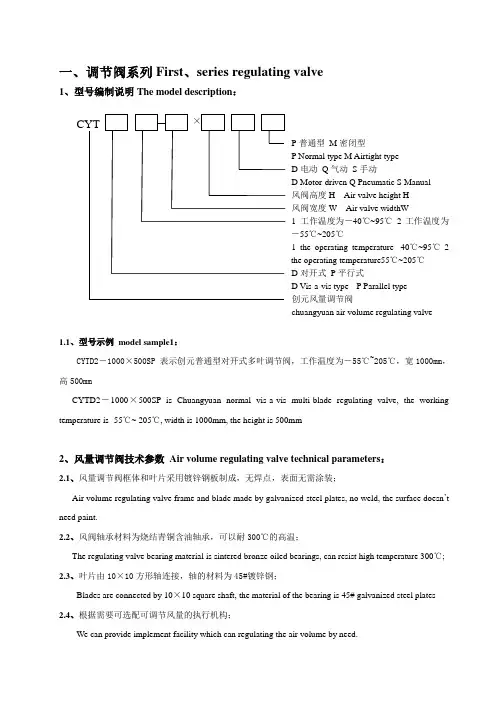

一、调节阀系列First、series regulating valve1、型号编制说明The model description：P普通型M密闭型P Normal type M Airtight typeD电动Q气动S手动D Motor-driven Q Pneumatic S Manual风阀高度H Air valve height H风阀宽度W Air valve widthW1 工作温度为－40℃~95℃2工作温度为－55℃~205℃1 the operating temperature -40℃~95℃2 theoperating temperature55℃~205℃D对开式P平行式D Vis-a-vis type P Parallel type创元风量调节阀chuangyuan air volume regulating valve 1.1、型号示例model sample1：CYTD2－1000×500SP 表示创元普通型对开式多叶调节阀，工作温度为－55℃~205℃，宽1000mm，高500mmCYTD2－1000×500SP is Chuangyuan normal vis-a-vis multi-blade regulating valve, the working temperature is -55℃~ 205℃, width is 1000mm, the height is 500mm2、风量调节阀技术参数Air volume regulating valve technical parameters：2.1、风量调节阀框体和叶片采用镀锌钢板制成，无焊点，表面无需涂装；Air volume regulating valve frame and blade made by galvanized steel plates, no weld, the surface doesn’t need paint.2.2、风阀轴承材料为烧结青铜含油轴承，可以耐300℃的高温；The regulating valve bearing material is sintered bronze oiled bearings, can resist high temperature 300℃;2.3、叶片由10×10方形轴连接，轴的材料为45#镀锌钢；Blades are connected by 10×10 square shaft, the material of the bearing is 45# galvanized steel plates 2.4、根据需要可选配可调节风量的执行机构；We can provide implement facility which can regulating the air volume by need.2.5、普通型阀体厚度标准尺寸L=210mm，密闭型阀体厚度标准尺寸L=180mm，也可根据客户需要生产各种特型尺寸；The standard thickness of the normal valve dimension is L=210, the standard thickness of the airtight valve dimension is L=180, customers may also choose a variety of special type size;2.6、风量调节阀的法兰宽度为30mm、40mm，客户可以根据需要选择；The width of the air regulating valve flange is 30mm、40mm,the user can make choice.2.7、密闭阀密封材料为橡胶。
各种阀门种类及原理(图)【范本模板】

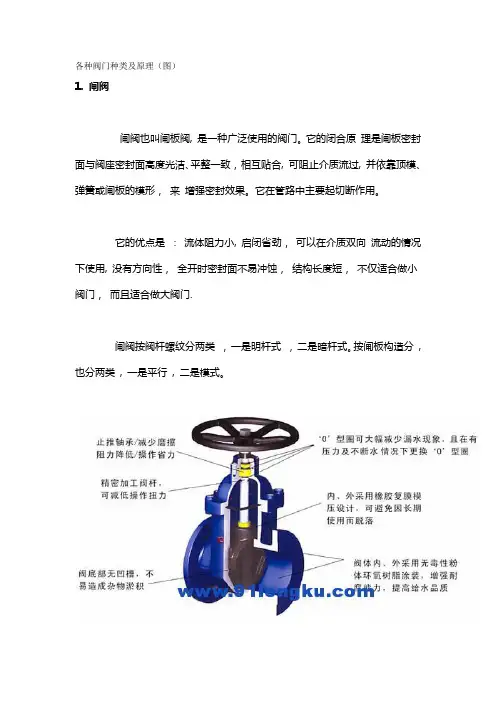

各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形，来增强密封效果。
它在管路中主要起切断作用。
它的优点是：流体阻力小, 启闭省劲，可以在介质双向流动的情况下使用, 没有方向性，全开时密封面不易冲蚀，结构长度短，不仅适合做小阀门，而且适合做大阀门.闸阀按阀杆螺纹分两类，一是明杆式，二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
2。
截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大，制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强.截止阀分为三类：直通式、直角式及直流式斜截止阀。
3。
蝶阀蝶阀也叫蝴蝶阀，顾名思义，它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转，旋角的大小，便是阀门的开闭度.蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单，开闭迅速，切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方，最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好。
目前，蝶阀在热水管路得到广泛的使用。
4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠，结构简单，维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀，在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的.它的作用是切断、分田和改变介质流向。
各种阀门图例资料
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
阀门知识
阀门阀门是炼油和石油化工管道系统的重要组成部件。
其主要功能是接通和截断物流，调节压力，流量，放空，放净，以保证装置安全运行。
1 阀门的类型阀门的类型很多，通常按结构划分，基本型式有：闸阀（GATE VALVE）；截止阀（CHECK VALVE）[含底阀（FOOT VALVE）]旋塞阀（PLUG VALVE）；球阀（BALL VALVE）；蝶阀（BUTTERFLY VALVE）隔膜阀（DIAPHRAGM VALVE）按用途划分有：自动再循环控制阀（AUTOMATIC RECIRCULATION CHECK VALVE）背压阀（BACK PRESSURE VALVE）；减压阀（PRESSURE REDUCING VALVE）；安全/泄放阀（SAFETY/RELIEF VALVE）；呼吸阀（ PRESSURE VACUUM RELIEF VALVE）；放料阀（ FLUSH BOTTOMTANK VALVE）；紧急加速阀（EMERGENCY VALVE）；节流阀（THROTTLE VALVE）；取样阀（SAMPLINGVALVE）。
按驱动方式分又有：电动阀、电磁阀、液压阀和气动阀。
在手动阀门中有手轮操作的，搬手操作的，链操作的和带有齿轮操作机构的。
按阀杆之动作又有明杆（RISING STEM）和暗杆（NON-RISING STEM）之分。
2 闸阀（GATE VALVE）闸阀是指启闭体为一闸板，由阀杆带动，沿阀座密封面作升降运动，以接通或截断物流。
见图1。
2.1 闸阀的结构特点：1）闸板：通常为楔式（WEDGE）闸板。
有单闸板和双闸板之分。
单闸板又有楔式刚性单闸板阀（SOLID WADGE DISCVALVE）和楔式弹性单闸板阀（FLEX. GATE VALVE）。
楔式刚性单闸板阀之闸板为一楔形整体，结构简单、尺寸小。
但密封面容易擦伤，且当温度变化时闸板易卡住。
故适用于常温及中温情况。
楔式弹性单闸板阀之闸板形状，像连在一个极短轴上的两个轮子，且牢固地成为一体见图[3.1-1(b)]，其特点是对闸板的两个密封面楔角允许小量的弹性变化，以能自行补偿由于管线扭曲或热负荷使阀体变形而造成阀图1座楔角角度之变化。
工业阀门大全_(闸阀_截止阀_球阀_蝶阀_止回阀_电磁阀等等)
针型阀针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作 用,主要有 电站仪表系列、油田专用系列、美标系列等。
截止阀相关知识
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座 通 口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具 有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比 例关系，非常适合于对 流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。 其选用原则是： 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、 高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型 阀门可选用针阀、仪表 阀、取样阀、压力计阀等。 4、有流量调节或压力调节，但对调节精 度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。 5、合成工业 生产中的小化肥和大化肥宜选用公称压力 PN160 公称压力 16MPa 或 PN320 公称压力 32MPa 的 高压角式截止阀或 高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上， 易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城 市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公 称 通经小于 150mm 的管路上。 最明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面 间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的 1/4，因此比闸阀小的 多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或 压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：、气动、电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HuihuaValve Industry Co.
15
www.hiwa.cn
BUTTERFLY VALVE
HuihuaValve Industry Co.
20
www.hiwa.cn
HuihuaValve Industry Co.
45
www.hiwa.cn
CHECK VALVE
C10
12345678
R
DD
1
D
2
L
°ÙTechnical Data
Size
Working Pressure
Face to Face
Flange Drilling
Inspection and Test
DN40-DN800
PN10/PN16
DIN3202-K3
ANSI B16.1 Class 125,EN1092-PN10/PN16 *
API598
*All available Flange drilling kindly refer to the attached Flange Drilling Dimensions.
°ÙProduct Features:
Wafer body style fits between FF or RF flanges.
Upper and lower PTFE thrust washers
Resilient Buna-N or EPDM seat.
Dual Plate Valves give maximum strength with minimum opening time.
Torsion springs assist valve closure, preventing flow reversal .
Thrust washers reduce friction and wear of valve plate hinges.
°ÙMaterial of Construction
Parts 1 2 3 4 5 6 7 8DescriptionBodyDiscShaftSpringWasherSeatGasketHex NutMaterial
Cast IronStainless SteelStainless SteelStainless SteelPTFEEPDMPTFECast SteelSpecificationA126B
A351 CF8M
A351 CF8M
AISI 316
AISI 316
A194 2H
*
*
*
*
*
*
*
*
*
Other material request kindly refer to Bill of MainMaterials of Hiwa.
*Other available Flange drilling kindly refer to the attached Flange Drilling Dimensions.
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
78
107
127
142
162
192
218
273
328
378
438
489
539
594
695
810
917
78
107
127
142
162
192
218
273
328
378
444
489
555
617
734
804
911
57
65
80
94
117
145
171
224
265
310
360
410
450
505
624.5
720
825
43
43
46
64
64
70
76
89
114
114
127
140
152
152
178
229
241
/
40
60
70
88
115
134
182
220
260
298
350
385
438
538
662
762
25
27
35
42
50
64
77
102.5
125
146
170
195
215
238
292
345
294
Size
D2
DIN PN10
DIN PN16
D
D1
L
R
°Ù
Dimensions
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
18"
20"
24"
28"
32"
DNNPS
Hiwa Products specifications in this
catalogues are provided for reference
only. For precise measurements,
please contact HiwaTechnical Service,
Hiwa reserve the right to change or
modify product design, construction,
specifications, or materials without
prior notice and without incurring any
obligation to make such changes and
modifications on Hiwa products
previously or subsequently sold.
