雷氏夹校准
雷氏夹校验方法

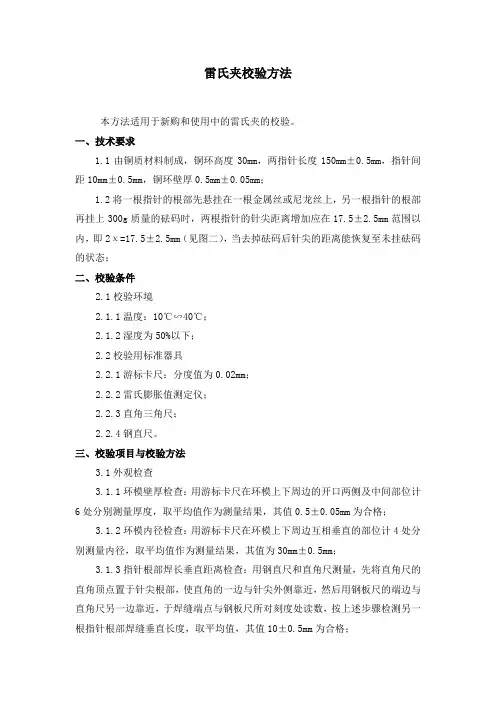

雷氏夹校验方法本方法适用于新购和使用中的雷氏夹的校验。
一、技术要求1.1由铜质材料制成，铜环高度30mm，两指针长度150mm±0.5mm，指针间距10mm±0.5mm，铜环壁厚0.5mm±0.05mm；1.2将一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5±2.5mm范围以内，即2χ=17.5±2.5mm（见图二），当去掉砝码后针尖的距离能恢复至未挂砝码的状态；二、校验条件2.1校验环境2.1.1温度：10℃∽40℃；2.1.2湿度为50%以下；2.2校验用标准器具2.2.1游标卡尺：分度值为0.02mm；2.2.2雷氏膨胀值测定仪；2.2.3直角三角尺；2.2.4钢直尺。
三、校验项目与校验方法3.1外观检查3.1.1环模壁厚检查：用游标卡尺在环模上下周边的开口两侧及中间部位计6处分别测量厚度，取平均值作为测量结果，其值0.5±0.05mm为合格；3.1.2环模内径检查：用游标卡尺在环模上下周边互相垂直的部位计4处分别测量内径，取平均值作为测量结果，其值为30mm±0.5mm；3.1.3指针根部焊长垂直距离检查：用钢直尺和直角尺测量，先将直角尺的直角顶点置于针尖根部，使直角的一边与针尖外侧靠近，然后用钢板尺的端边与直角尺另一边靠近，于焊缝端点与钢板尺所对刻度处读数，按上述步骤检测另一根指针根部焊缝垂直长度，取平均值，其值10±0.5mm为合格；3.1.4环模切口宽度检查：用钢板尺在环模上、下开口处测量两处，取平均值，其值小于1mm为合格；3.1.5指针长度检查：用游标卡尺检查，其值150±0.5mm为合格；3.1.6指针直径检查：用游标卡尺在指针的中部测量，其值2±0.05mm为合格；3.1.7环模高度检查：用游标卡尺在环模口互相垂直的位置测量四处，取平均值，其值30±1mm为合格；3.2针尖间距及针尖距离增加值的校验：用雷氏膨胀值测定仪进行校验。
水泥安定性雷氏夹校验方法
水泥安定性雷氏夹校验方法
1 概述
1.1. 本校验方法适用于新购置的或使用中的雷氏夹的校验。
1.2. 雷氏夹是按《水泥标准稠度用水量、凝结时间、安定性校验方法》校验水泥安定性测试膨胀值的专用仪器。
2 校验用参考器具
电子天平5kg，感度0.1g。
游标卡尺，量程200mm精度0.02mm
3 校验方法
在雷氏夹测定仪上测出雷氏夹自由状态下两试针针尖的距离A。
然后将雷氏
夹一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针根部再挂上 300g质量的砝码，在左侧标尺上读数C,去掉砝码后，再测一次两试针的针尖距离 B。
4 校验结果的评定：
若C-A在（5± 2.5）mn范围内，且A=B为合格，否则为不合格。
5 校验周期
校验周期为一年。
6 记录：
水泥安定性雷氏夹检检记录表
7 校验方法的编写依据
JTGE30-2005之 T0505-2005 的相关要求
水泥安定性雷氏夹校验记录。
雷氏夹自校规程
雷氏夹自校规程
【编号：YXWS-QSM-ZY-37：2015(S)】
本规程适用于新购的、使用中的的雷氏夹的自校。
1、总则
雷氏夹是按GB/T1436-2001用来检验水泥安定性膨胀值的专用设备，校验周期为一年。
2、技术要求
2.1、仪器由金属环模和金属试针组成，外表平整光洁，无锈蚀；
2.2、环模几何尺寸：
内径30±0.42mm，外径31±0.26mm，
高度30±0.20mm；
试针几何尺寸：长度150mm，直径2mm;
3、校验用的标准器具
3.1、雷氏夹测定仪：量程±25mm，分度值1mm；
3.2、砝码：量程10~1000g,分度值10g；
4、校验方法
4.1、在雷氏夹测定仪上测出雷氏夹在自由状态下两试针针尖距离A；
4.2、同样测出在雷氏夹一根试针针尖挂300g砝码时试针针尖距离C；
4.3、去掉砝码后再测两试针针尖的距离B；
5、校验结果评定
5.1、当（C-A）≤17.5±2.5mm且A=B时，合格；
5.2、当雷氏夹膨胀值超过5mm时，再次使用应重新校验；
6、自校记录表。
雷氏夹自检校验方法
雷氏夹自检校验方法
ZML-007
一、技术要求
1、雷氏夹应由铜质材料制成，外表光滑，无变形。
2、环模直径30mm，高30mm，模厚0.5mm，切口1.0mm。
3、指针长150mm，间距10mm，针直径2.0mm。
4、校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复
到原来状态。
二、校验项目及条件
1、校验项目
（1）外观
（2）雷氏夹尺寸
（3）针距及状态
2、校验用器具
（1）游标卡尺：量程300mm，分度值0.02mm
（2）钢直尺：量程300mm，分度值1mm
（3）砝码：300g
三、校验方法
1、检查外观：雷氏夹应由铜质材料制成，外表光滑，无变形。
2、用游标卡尺测量环模尺寸及指针的直径。
3、用钢直尺测量针指长度和环模的高度。
4、将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根
指针的根部挂上300g质量的砝码，测量两根指针针尖的距离；
去掉砝码后，针尖的距离能否恢复到挂砝码前的状态。
四、校验结果处理
全部项目均符合技术要求为合格。
五、校验周期、记录与证书
校验周期为12个月，校验记录格式见下表，校验证书格式见附录Ⅰ。
雷氏夹校验记录ZML-007。
雷氏夹内校规程
雷氏夹内校规程
一、目的
1、本方法适用于新购和使用中的雷氏夹的校验。
2、雷氏夹系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》
GB/T1346-2001检验水泥安定性测试膨胀值的专用仪器。
二、技术要求
1、雷氏夹应由铜质材料制成，外表光滑，无变形。
2、环模直径30mm，高30mm，模厚0.5mm，切口1.0mm。
3、指针长150mm，间距10mm，针直径2.0mm。
4、校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复到原来
状态。
三、校验项目及条件
1、校验项目
（1）外观
（2）雷氏夹尺寸
（3）针距及状态
2、校验用器具
（1）游标卡尺：量程300mm，分度值0.02mm
（2）钢直尺：量程300mm，分度值1mm
（3）砝码：300g
四、校验方法
1、检查外观：雷氏夹应由铜质材料制成，外表光滑，无变形。
2、用游标卡尺测量环模尺寸及指针的直径。
3、用钢直尺测量针指长度和环模的高度。
4、将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针
的根部挂上300g质量的砝码，测量两根指针针尖的距离；去掉砝码后，
针尖的距离能否恢复到挂砝码前的状态。
五、校验结果处理
全部项目均符合技术要求为合格。
六、校验周期
校验周期为12个月。
七、记录
雷氏夹校验记录。
仪器设备检(校)验 雷氏夹自校方法
雷氏夹自校方法
TZJT28—2004
1 概述
本方法使用于新购和使用中以及检修后的雷氏夹校验。
2 技术要求
2.1雷氏夹应由铜质材料制成，外表光滑，无变形；
2.2环模直径300mm，高30mm，厚度0.5，切口1.0mm；
2.3指针长150mm，间距10mm，针直径2.0mm；
2.4校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复至原来状态。
3 校验项目
3.外观；
32雷氏夹尺寸；
3.3针距及状态。
4 校验用器具
4.1游标卡尺：量程300 mm，分度值0.02mm；
4.2钢直尺：量程500mm ，分度值1mm；
4.3砝码：300g。
5 校验方法
5.1外观检查：雷氏夹应由铜质材料制成，外表光滑，无变形；
5.2用游标卡尺测量环模尺寸及指针的直径；
5.3用钢直尺测量指针的长度和环模的高度；。
5.4将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针的根部挂上300g 质量的砝码，测量两根指针针尖的距离；去掉砝码后，针尖的距离是否能恢复至挂砝码前的状态。
6 校验结果处理
全部校验项目均符合技术要求为合格。
7 校验周期、记录与证书
校验周期为12个月。
校验记录格式见下表，校验证书格式见附录I。
雷氏夹测定仪+077
雷氏夹测定仪操作规程
1、校准雷氏夹：当一根指针在根部悬挂一根金属丝或尼龙丝，当另一根指针的根部
挂上300克的砝码时两根指针的针尖距离增加值应在17.5毫米±2.5毫米范围之间。
而当去掉砝码后针尖的距离应恢复到悬挂砝码之前的状态。
2、将校准好的雷式夹放在涂有一薄层黄油的玻璃板上，将准备好的标准稠度水泥净
浆装填在雷式夹的试模里，并用小摸刀插捣多次，确保密实，然后抹平。
每个水泥样品至少制备两个试样，再盖上一块涂油的玻璃板，放入养护箱中养护24小时±2小时。
3、从养护箱中取出雷式夹，去掉玻璃板，先测量雷式夹指针尖端距离，精确到0.5
毫米，随后将试件放入沸煮箱中的试件架上，要求指针朝上，然后开始加热，使箱中的水在30分钟内沸腾，并横沸180分钟±5分钟。
4、沸煮结束后，立即放掉箱中的热水，打开箱盖，待冷却至室温，取出试件。
测定
雷式夹指针尖端的距离。
当两个雷式夹试件煮后指针尖端增加的距离平均值不大于4.0毫米时，则认为该水泥安定性合格，当两个试件的煮后指针尖端增加的距离的平均值大于4.0毫米时，应采用同一样品再重新做一次试验。
雷氏夹校验
德宏公路管理总段试验检测中心
文件编号：
仪器设备自校规范
共2页 第2页
标题：雷氏夹校验方法
实施日期：11 年 09 月 06 日
5．校验结果处理和校验周期 5.1 经校验合格的出具校验证书，不合格的出具校验结果通知书，并注明不合格项 目。校验证书格式见附录 A。 5.2 校验周期一年。
校验编号： 仪器编号 仪器名称 环境温度
项目
环模内径 (mm)
雷氏夹校验记录表
规格型号
NJSJ-JL25-04(10)
共 页第 页
校验周期
湿度
技术
要求
1
校验数据
2
3
4
结果 平均值
环模外径 (mm)
环模高度 (mm)
试针长度 左测
(mm)
右测
试针直径 左测
(mm)
右测
弹性限变(mm)
？
A
C
B L=C-A A=B
结论：
校验用标准器具编号及名称：
2．技术要求 由铜质材料制成，其技术要求应符合下列要求。 2.1 环模几何尺寸：内径（30±0.42）mm ，外径（31±0.26）mm，高（30±1）mm。 2.2 试针：长度 150 mm，直径 2 mm。 2.3 弹性限变：C-A=（17.5±2.5）mm，且 A=B。
3．校验用标准器具和环境条件 3.1 游标卡尺：量程 0~200mm，分度值 0.02 mm。 3.2 雷氏夹膨胀值测定仪：量程±25mm，分度值 0.5mm。 3.3 砝码。 3.4 环境条件：温度 10℃~40℃，湿度 85%以下。
然后将雷氏夹的一根试针用金属丝或弦线悬挂在雷氏夹膨胀测定仪上在另一根试针的根部挂上300g质量的砝码读出此时试针针尖的距离c去掉砝码后再测一次试针针尖距离为b
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JTJZ 03-06 雷氏夹校准方法
1 适用范围
本方法适用于水泥安定性试验用雷氏夹的校准，参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。
2 技术要求
2.1雷式夹应由铜质材料制成，雷氏夹电镀宜光洁、无剥落现象，边缘焊缝和针尖无毛刺，雷氏夹指针宜平直，对称，端部为扁尖状。
2.2指针直径：（2.0±0.2）mm，长度：（150±1）mm。
2.3环模：内径：（30±1）mm，高度：（30±1）mm。
壁厚：（0.50±0.05）mm，开口缝宽度不大于1mm。
2.4弹性限变：
自然状态下雷氏夹两根指针间距离为（10±1）mm，加荷后，两根指针针尖的距离增加值在（17.5±2.5）mm范围内，卸荷后，两根指针针尖的距离能恢复至10m ±1mm的范围内。
3 校准项目
3.1 外观检查
3.2 雷氏夹尺寸
3.3 弹性限变
4 校准环境及校准器具
4.1校准环境
校准工作应在室内进行，环境温度为（20±2）℃，相对湿度大于50%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具
4.2.1标准砝码：300g。
（没有对砝码的等级提出要求。
因为GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》、JC/T954-2005《水泥安定性试验用雷氏夹》都没有提到这一点。
）本方法也是参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。
这一点要注意，标准砝码要检定。
4.2.2游标卡尺：量程不小于200mm，分度值0.02mm。
5 校准方法
5.1 外观检查：按照本方法第2.1目测检查。
5.2雷氏夹尺寸校准：用游标卡尺测量雷氏夹两指针的长度一次，沿指针长度方向取三点分别测量两指针直径，取平均值指；环模的内径、高度、壁厚，绕周长每120°测量一次，共测量三次，取平均值；将游标卡尺固定在1mm处，（校准壁厚时注意，用游标卡尺量爪的刀口部分进行。
消除误差。
或用外尖头游标卡尺、管壁游标卡尺。
）
看测量内径一端能否在雷氏夹环模开口缝通过，若不能通过为合格。
5.3弹性限变校准：在雷式夹测定仪上测出雷式夹自由状态下两指针针尖间的距离A（应满足（10±1）mm），然后将雷式夹一个指针的根部用金属丝悬挂在雷式夹膨胀测定仪上，在另一个指针的根部挂上质量为300g的砝码，在左侧标尺上读数C，去掉砝码后，再测一次两指针的针尖距离B，重复三次，取平均值，B 值与A值应相等。
6 校准周期
校准周期一般不超过12个月。
7 结果处理
填写表B03-06校准记录表，若C-A=（17.5±2.5）mm，且B=A为合格，否则为不合格，将不合格雷氏夹剔出。
