雷氏夹测定仪
雷氏夹测定仪检定规程
雷氏夹测定仪检定规程雷氏夹测定仪，这可是个在建筑材料检测领域里相当重要的小玩意儿呢。
咱今天就唠唠它的检定规程。
你想啊，这雷氏夹测定仪要是不准，那在检测水泥安定性的时候可就得出大乱子了。
水泥安定性要是测错了，那用到建筑里，就可能让建筑有安全隐患，这可不是闹着玩的。
那检定这雷氏夹测定仪的时候啊，咱得先看看它的外观。
就像挑苹果似的，先看外表有没有破损，有没有划痕啥的。
各个部件都得完整，螺丝啊，夹子啊，都得好好的在自己的位置上。
要是有哪个部件缺了或者坏了，那这测定仪肯定就不合格了。
再说说这个仪器的尺寸。
每个部分的大小那都是有规定的。
就好比人的身高体重得在一定范围内才健康一样。
雷氏夹的环模尺寸、指针的长度、直径这些，都得符合标准。
要是尺寸不对，那测量出来的数据肯定就有偏差。
比如说，环模要是大了或者小了一点，那雷氏夹膨胀或者收缩的时候，测量出来的数值就不能准确反映水泥的真实情况了。
还有啊，这个仪器的弹性也很重要。
雷氏夹测定仪的夹子得有合适的弹性。
你可以想象一下，这夹子就像一个小弹簧，它得能在一定的力的作用下正常地开合。
如果弹性太大，那测量的时候就可能过度膨胀或者收缩，要是弹性太小呢，又不能很好地适应水泥的变化。
这就需要我们用专业的方法去测试它的弹性，确保它在合理的范围内。
在检定的时候，测量工具也得精准。
你不能拿个不准的尺子去量雷氏夹测定仪的尺寸吧。
就像你做菜的时候，调料的分量得用准的秤去称一样。
所以啊，用来检定的量具也得定期校准，这样才能保证检定结果的准确性。
咱检定雷氏夹测定仪，可不是走个过场。
这关系到建筑的质量，关系到大家住的房子、工作的大楼是不是安全可靠。
每一个小细节都得严格把关，就像妈妈照顾孩子一样细心。
这仪器虽然小，但是它在整个建筑工程的质量把控体系里可是个关键的小角色呢。
咱们可不能因为它小就不重视，一定要按照规程好好检定，这样才能让它在检测水泥安定性的时候发挥出应有的作用，给建筑工程把好质量关。
雷氏夹及雷氏夹膨胀测定仪检定规程__概述说明
雷氏夹及雷氏夹膨胀测定仪检定规程概述说明1. 引言概述：雷氏夹是一种常用的测量工具，用于测量物体在受热或受压时的膨胀变化，并可通过膨胀数据进行相关分析。
雷氏夹膨胀测定仪则是一种用于检定和校准雷氏夹的专用设备。
本文将详细介绍雷氏夹及雷氏夹膨胀测定仪的概述、应用范围、重要性，并提供相关的检定规程和管理建议。
文章结构：本文共分为五个主要部分。
首先，在引言部分，将对本文的整体内容进行概述说明，包括引入雷氏夹和雷氏夹膨胀测定仪的概念和目的，以及介绍文章结构。
接下来，第二部分将详细介绍雷氏夹及其在工业领域中的应用范围和重要性；第三部分将深入解释雷氏夹膨胀测定仪的检定规程，包括检定前准备工作、检定过程步骤及操作注意事项以及检定结果和数据记录要求；第四部分将提供管理和维护雷氏夹膨胀测定仪的建议，包括定期保养与维修注意事项、储存与运输要求以及合适的人员配备和培训计划；最后，第五部分将总结雷氏夹及雷氏夹膨胀测定仪检定规程，并探讨未来的研究方向和发展趋势。
目的：本文的目的在于全面介绍雷氏夹及其膨胀测定仪，在工业领域中应用广泛。
通过详细阐述检定规程和管理建议，旨在提高读者对该领域相关设备的了解，并为实际操作和维护提供指导。
此外，本文也希望为今后进一步研究该领域提供参考，推动雷氏夹技术的发展。
以上为文章“1. 引言”部分内容，请仔细查看并核对。
2. 雷氏夹及雷氏夹膨胀测定仪概述2.1 雷氏夹的定义和应用范围雷氏夹，也称为雷氏机构，是一种常见的力学装置，通常由两个可相对运动的杠杆和一个滑块构成。
它可以将作用在一个杠杆上的力转换为另一个杠杆上的力或位移。
雷氏夹广泛应用于机械工程、自动化控制和工业生产中。
它被用于承载、平衡和传递力量，在各种设备和机械系统中起到重要作用。
2.2 雷氏夹膨胀测定仪的原理和结构雷氏夹膨胀测定仪是一种用于测量物体膨胀性能的仪器。
其主要原理是利用雷氏夹在受力时会发生形变的特性来测量物体的膨胀程度。
该测定仪通常由一个可调节的尺寸固定部分和一个移动部分组成。
雷氏夹自校规程
雷氏夹自校规程
【编号：YXWS-QSM-ZY-37：2015(S)】
本规程适用于新购的、使用中的的雷氏夹的自校。
1、总则
雷氏夹是按GB/T1436-2001用来检验水泥安定性膨胀值的专用设备，校验周期为一年。
2、技术要求
2.1、仪器由金属环模和金属试针组成，外表平整光洁，无锈蚀；
2.2、环模几何尺寸：
内径30±0.42mm，外径31±0.26mm，
高度30±0.20mm；
试针几何尺寸：长度150mm，直径2mm;
3、校验用的标准器具
3.1、雷氏夹测定仪：量程±25mm，分度值1mm；
3.2、砝码：量程10~1000g,分度值10g；
4、校验方法
4.1、在雷氏夹测定仪上测出雷氏夹在自由状态下两试针针尖距离A；
4.2、同样测出在雷氏夹一根试针针尖挂300g砝码时试针针尖距离C；
4.3、去掉砝码后再测两试针针尖的距离B；
5、校验结果评定
5.1、当（C-A）≤17.5±2.5mm且A=B时，合格；
5.2、当雷氏夹膨胀值超过5mm时，再次使用应重新校验；
6、自校记录表。

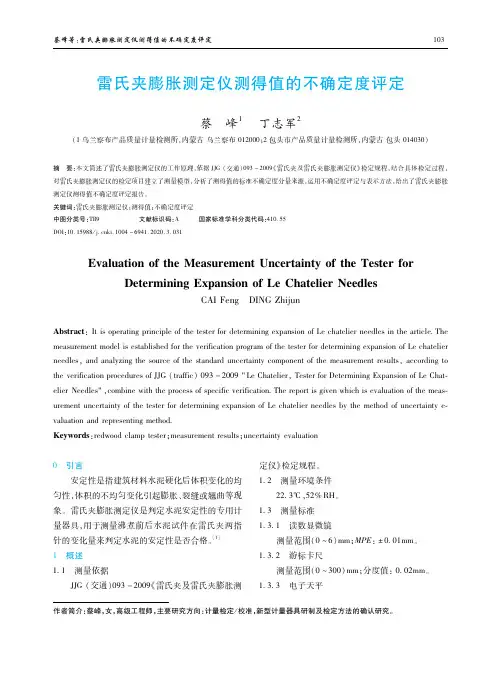

雷氏夹膨胀测定仪测得值的不确定度评定
表１
测量点
测量值（ｍｍ）
平均值
（ｍｍ） １ ２ ３ ４ ５ ６ ７ ８ ９ １０ （ｍｍ）
４ ４０１３ ４０１５ ４０１６ ４０１７ ４０１４ ４０１２ ４０１１ ４０１４ ４０１３ ４０１８ ４０１４
１０４
《计量与测试技术》２０２０年第 ４７卷第 ３期
测量范围（０１～２２００）ｇ；准确度等级：○Ⅰ 级。
１４ 被测对象
雷氏夹膨胀测定仪。
１５ 测量方法
在规定的环境条件下，通过读数显微镜、游标卡
尺、电子天平等对雷氏夹膨胀测定仪标尺刻度、雷氏
夹几何尺寸、砝码质量等各部分进行测量，得到各部
分相对应的被测量的示值，重复测量 ３次。３次示
值的算术平均值与测量值标准值的差值，即为该测
量点测得值的示值误差。
２ 测量模型
２１ 雷氏夹膨胀测定仪标尺刻度的测量模型
ΔＳ＝Ｓ－Ｓ
（１）
式中：ΔＳ—雷氏夹膨胀测定仪标尺刻度的示值
误差，ｍｍ；
Ｓ—雷氏夹膨胀测定仪标尺刻度的算术平均值，
ｍｍ；
Ｓ—雷氏夹膨胀测定仪标尺刻度的标准值，ｍｍ。
２２ 雷氏夹膨胀测定仪砝码质量的测量模型
ＥｖａｌｕａｔｉｏｎｏｆｔｈｅＭｅａｓｕｒｅｍｅｎｔＵｎｃｅｒｔａｉｎｔｙｏｆｔｈｅＴｅｓｔｅｒｆｏｒ ＤｅｔｅｒｍｉｎｉｎｇＥｘｐａｎｓｉｏｎｏｆＬｅＣｈａｔｅｌｉｅｒＮｅｅｄｌｅｓ
ＣＡＩＦｅｎｇ ＤＩＮＧＺｈｉｊｕｎ
Ａｂｓｔｒａｃｔ：ＩｔｉｓｏｐｅｒａｔｉｎｇｐｒｉｎｃｉｐｌｅｏｆｔｈｅｔｅｓｔｅｒｆｏｒｄｅｔｅｒｍｉｎｉｎｇｅｘｐａｎｓｉｏｎｏｆＬｅｃｈａｔｅｌｉｅｒｎｅｅｄｌｅｓｉｎｔｈｅａｒｔｉｃｌｅＴｈｅ ｍｅａｓｕｒｅｍｅｎｔｍｏｄｅｌｉｓｅｓｔａｂｌｉｓｈｅｄｆｏｒｔｈｅｖｅｒｉｆｉｃａｔｉｏｎｐｒｏｇｒａｍｏｆｔｈｅｔｅｓｔｅｒｆｏｒｄｅｔｅｒｍｉｎｉｎｇｅｘｐａｎｓｉｏｎｏｆＬｅｃｈａｔｅｌｉｅｒ ｎｅｅｄｌｅｓ，ａｎｄａｎａｌｙｚｉｎｇｔｈｅｓｏｕｒｃｅｏｆｔｈｅｓｔａｎｄａｒｄｕｎｃｅｒｔａｉｎｔｙｃｏｍｐｏｎｅｎｔｏｆｔｈｅｍｅａｓｕｒｅｍｅｎｔｒｅｓｕｌｔｓ，ａｃｃｏｒｄｉｎｇｔｏ ｔｈｅｖｅｒｉｆｉｃａｔｉｏｎｐｒｏｃｅｄｕｒｅｓｏｆＪＪＧ（ｔｒａｆｆｉｃ）０９３－２００９＂ＬｅＣｈａｔｅｌｉｅｒ，ＴｅｓｔｅｒｆｏｒＤｅｔｅｒｍｉｎｉｎｇＥｘｐａｎｓｉｏｎｏｆＬｅＣｈａｔ ｅｌｉｅｒＮｅｅｄｌｅｓ＂，ｃｏｍｂｉｎｅｗｉｔｈｔｈｅｐｒｏｃｅｓｓｏｆｓｐｅｃｉｆｉｃｖｅｒｉｆｉｃａｔｉｏｎＴｈｅｒｅｐｏｒｔｉｓｇｉｖｅｎｗｈｉｃｈｉｓｅｖａｌｕａｔｉｏｎｏｆｔｈｅｍｅａｓ ｕｒｅｍｅｎｔｕｎｃｅｒｔａｉｎｔｙｏｆｔｈｅｔｅｓｔｅｒｆｏｒｄｅｔｅｒｍｉｎｉｎｇｅｘｐａｎｓｉｏｎｏｆＬｅｃｈａｔｅｌｉｅｒｎｅｅｄｌｅｓｂｙｔｈｅｍｅｔｈｏｄｏｆｕｎｃｅｒｔａｉｎｔｙｅ ｖａｌｕａｔｉｏｎａｎｄｒｅｐｒｅｓｅｎｔｉｎｇｍｅｔｈｏｄ Ｋｅｙｗｏｒｄｓ：ｒｅｄｗｏｏｄｃｌａｍｐｔｅｓｔｅｒ；ｍｅａｓｕｒｅｍｅｎｔｒｅｓｕｌｔｓ；ｕｎｃｅｒｔａｉｎｔｙｅｖａｌｕａｔｉｏｎ

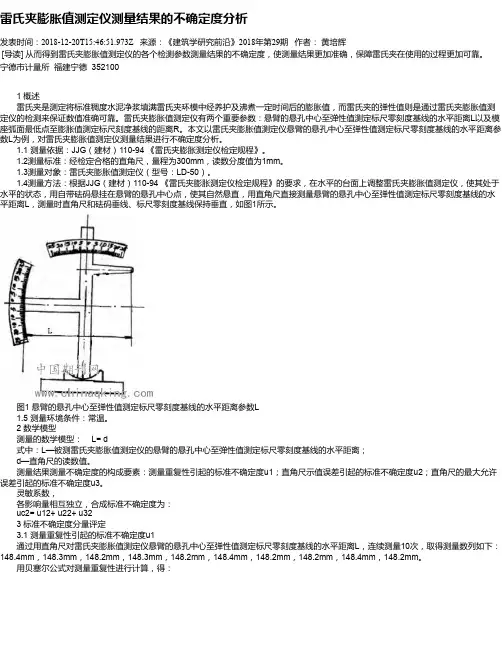

雷氏夹膨胀值测定仪测量结果的不确定度分析
雷氏夹膨胀值测定仪测量结果的不确定度分析发表时间：2018-12-20T15:46:51.973Z 来源：《建筑学研究前沿》2018年第29期作者：黄培辉[导读] 从而得到雷氏夹膨胀值测定仪的各个检测参数测量结果的不确定度，使测量结果更加准确，保障雷氏夹在使用的过程更加可靠。
宁德市计量所福建宁德 3521001 概述雷氏夹是测定将标准稠度水泥净浆填满雷氏夹环模中经养护及沸煮一定时间后的膨胀值，而雷氏夹的弹性值则是通过雷氏夹膨胀值测定仪的检测来保证数值准确可靠。
雷氏夹膨胀值测定仪有两个重要参数：悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离L以及模座弧面最低点至膨胀值测定标尺刻度基线的距离R。
本文以雷氏夹膨胀值测定仪悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离参数L为例，对雷氏夹膨胀值测定仪测量结果进行不确定度分析。
1.1 测量依据：JJG（建材）110-94 《雷氏夹膨胀测定仪检定规程》。
1.2测量标准：经检定合格的直角尺，量程为300mm，读数分度值为1mm。
1.3测量对象：雷氏夹膨胀值测定仪（型号：LD-50）。
1.4测量方法：根据JJG（建材）110-94 《雷氏夹膨胀测定仪检定规程》的要求，在水平的台面上调整雷氏夹膨胀值测定仪，使其处于水平的状态，用自带砝码悬挂在悬臂的悬孔中心点，使其自然悬直，用直角尺直接测量悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离L，测量时直角尺和砝码垂线、标尺零刻度基线保持垂直，如图1所示。
图1 悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离参数L1.5 测量环境条件：常温。
2 数学模型测量的数学模型： L= d式中：L—被测雷氏夹膨胀值测定仪的悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离；d—直角尺的读数值。
测量结果测量不确定度的构成要素：测量重复性引起的标准不确定度u1；直角尺示值误差引起的标准不确定度u2；直角尺的最大允许误差引起的标准不确定度u3。
雷氏夹膨胀值测定仪
JJG（浙）117—2011
雷氏夹膨胀测定仪检定规程
1 范围 本规程适用于按 GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定
性检验方法》中检验水泥安定性时所用的雷氏夹膨胀测定仪的首次检定、后续 检定和使用中检验。 2 引用文献
本规程引用下列文献： JJF1001—1998 通用计量术语及定义 JJF1002—1998 国家计量检定规程编写规则 GB/T1346—2001 水泥标准稠度用水量、凝结时间、安定性检验方法 JC/T 962—2005 雷氏夹膨胀测定仪 使用本规程时，应注意使用上述引用文献的现行有效版本。 3 概述 雷氏夹膨胀测定仪主要由测弹性和测膨胀值的两个标尺和机架组成。标尺 为不锈钢或镀铬金属薄板制成。机架为铸铁铸成。并配有一只 300g 的专用砝码。 使用弹性标尺测量雷氏夹的弹性值，使用膨胀值标尺测量雷氏夹膨胀值。结构 如下图 1 所示。
4.6 砝码：300g±0.1g。
5 通用技术要求
雷氏夹膨胀测定仪机架表面镀层平整、光亮、无剥落。标尺平整、刻线清
晰、均匀，有效尺寸范围不小于 50mm，最小刻度为 0.5 mm。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。
6.1 检定条件
6.1.1 环境条件：常温无腐蚀气体的室内，保证光线充足。
6.4.2 膨胀值标尺基线至模座圆弧最低点距离
用钢直尺测量模座圆弧最低端到标尺基线的两端、中间共三点的基线圆弧
半径，求其平均值，其结果应符合本规程 4.2 条的要求。
6.4.3 悬孔中心到弹性值测量标尺零刻度基线的垂线距离
用刀口型直角尺和钢直尺测量。使直角尺长边垂直于底座和悬臂，并与悬
臂悬丝孔中心重合，然后用钢直尺测出直角尺长边到弹性标尺零刻度位置的距
雷氏夹测定仪操作规程
雷氏夹测定仪操作规程
1、雷氏夹使用前应在一根指针的根部挂在一根线上，另一根指针的根部再挂上300g的砝码，两根指针的针尖距离应在17.5mm±2.5mm 范围以内，当去掉砝码后针尖的距离能恢复至砝码前的状态。
2、将预先准备好的雷氏夹放在已涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满试模，装模时一只手轻轻挟持试模，另一只手用小刀插捣3次左右然后抹平，盖上涂油的玻璃板，接着立即将试模移至养护箱养护24h±2h。
3、养护时间足够后，将试件取出，先测量试件两指针端间的距离（A）精确至0.5mm，接着将试件放入加足水的沸煮箱的上，指针朝上，试件之间互不交叉，然后在30min±5min内加热至沸并恒沸3h±5min。
4、煮毕将水放出，打开箱盖使试件冷却至室温时出取判别；用雷氏夹膨胀测定仪测量两指针尖端间的距离（C）记录至小数点后一位，当两个试件经煮后增加距离（C-A）的平均值不大于5.0mm时即为安定性合格，大于5.0mm则为安定性不合格。
当两个试件（C-A）值相差超过4.0mm时，应用同一样品立即重做一次试验。
水泥雷氏夹膨胀测定仪
水泥雷氏夹膨胀测定仪校准规范1范围本规范适用于水泥安定性试验用雷氏夹膨胀测定仪（以下简称雷氏夹测定仪）的校准。
2引用文献JC/T962-2005雷氏夹膨胀测定仪GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述雷氏夹测定仪是对水泥安定性试验用雷氏夹进行校准的专用仪器,通过雷氏夹测定仪测量雷氏夹指针膨胀值，正确反映水泥、混凝土等材料的物理性能。
雷氏夹测定仪主要有测弹性和测膨胀值的两个标尺和机架组成，配有一个300g的专用祛码，结构见图1。
1—底座；2一模座；3—弹性标尺；4一立柱；5一膨胀值标尺；6—悬臂;7—悬丝；8—祛码。
图1雷氏夹测定仪结构示意图4计量特性4.1标尺测量范围和分度值弹性标尺和膨胀值标尺的测量范围不小于±25ι三ι,分度值为0.5πun,标尺刻度相对误差不超过±2机4.2祛码质量祛码质量(300±0.1)g雷氏夹测定仪各项计量特性指标不适用于合格性判定，仅供参考。
5校准条件5.1环境条件常温无腐蚀气体的室内，保证室内光线充足，雷氏夹测定仪保持清洁。
5.2校准用标准器校准所用标准器应经过计量技术机构检定或者校准，且在有效期内。
校准用标准器见表1。
注：允许使用相同或者更优计量性能的标准器替代。
6校准项目和校准方法校准前首先检查外观和各部分相互作用。
确定没有影响计量特性因素后再进行校准。
6.1校准项目校准项目见表1。
6.2标尺刻度相对误差6.2.1膨胀值标尺的标尺刻度相对误差用读数显微镜测量,将雷氏夹测定仪平放在桌面或平台上,在标尺上选取左、中、右三个读数范围不小于5mm的区域，首先将读数显微镜放置在膨胀值标尺上，沿标尺内缘选定一个读数范围（〃），再读出该数值范围在读数显微镜上的读数（L）,然后根据公式（1）计算出该位置的标尺刻度相对误差：r=⅛A×ioo%（1）1.式中：Bi—读数范围的刻度相对误差，%；1.i—雷氏夹测定仪标尺读数绝对值，mm；1.i―读数显微镜的读数，mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷氏夹测定仪检验规程
雷氏夹是用于水泥净浆安定性检测的仪器。
一、技术要求
对雷氏夹测定仪做如下检验：
1、有铭牌、合格证、说明书。
2、标尺长度50.24mm，最小刻度：0.5mm
二、检验用器具
游标卡尺，量程300mm，分度值0.02mm
三、检验方法
雷氏夹测定仪的标尺长度和最小刻度，用游标卡尺测量。
四、检验结果处理
本仪器若符合以上两项，即可判为自检合格，否则判为不合格。
有关本仪器的注意事项以及使用、维护以使用说明书为准。
五、检验周期
检验周期为一年，检验记录表格见下表。
