雷氏夹校验方法
雷氏夹校验方法
本方法适用于新购和使用中的雷氏夹的校验。
一、技术要求
1.1由铜质材料制成，铜环高度30mm，两指针长度150mm±0.5mm，指针间距10mm±0.5mm，铜环壁厚0.5mm±0.05mm；
1.2将一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5±
2.5mm范围以内，即2χ=17.5±2.5mm（见图二），当去掉砝码后针尖的距离能恢复至未挂砝码的状态；
二、校验条件
2.1校验环境
2.1.1温度：10℃∽40℃；
2.1.2湿度为50%以下；
2.2校验用标准器具
2.2.1游标卡尺：分度值为0.02mm；
2.2.2雷氏膨胀值测定仪；
2.2.3直角三角尺；
2.2.4钢直尺。
三、校验项目与校验方法
3.1外观检查
3.1.1环模壁厚检查：用游标卡尺在环模上下周边的开口两侧及中间部位计6处分别测量厚度，取平均值作为测量结果，其值0.5±0.05mm为合格；
3.1.2环模内径检查：用游标卡尺在环模上下周边互相垂直的部位计4处分别测量内径，取平均值作为测量结果，其值为30mm±0.5mm；
3.1.3指针根部焊长垂直距离检查：用钢直尺和直角尺测量，先将直角尺的直角顶点置于针尖根部，使直角的一边与针尖外侧靠近，然后用钢板尺的端边与直角尺另一边靠近，于焊缝端点与钢板尺所对刻度处读数，按上述步骤检测另一根指针根部焊缝垂直长度，取平均值，其值10±0.5mm为合格；
3.1.4环模切口宽度检查：用钢板尺在环模上、下开口处测量两处，取平均值，其值小于1mm为合格；
3.1.5指针长度检查：用游标卡尺检查，其值150±0.5mm为合格；
3.1.6指针直径检查：用游标卡尺在指针的中部测量，其值2±0.05mm为合格；
3.1.7环模高度检查：用游标卡尺在环模口互相垂直的位置测量四处，取平均值，其值30±1mm为合格；
3.2针尖间距及针尖距离增加值的校验：用雷氏膨胀值测定仪进行校验。
将一根指针的根部悬挂在仪器上的尼龙丝上，在仪器竖向刻度尺上读取针尖间距，其值10±1mm为合格；然后在另一根针尖根部挂上300g质量的专用砝码，在仪器竖向刻度尺上读取针尖间距，其增值17.5±2.5mm为合格；
四、检验结果处理
全部校验项目结束后，应填写校验证书，全部项目合格在结论栏内填写“合格”，任一项不合格，校验结论为“不合格”，并填出不合格项目的数值。
五、校验周期
校验周期为一年。
雷氏夹校验记录****/ZJ-010。
雷氏夹自校的详细流程和注意事项
雷氏夹自校的详细流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!雷氏夹自校验的详细步骤与注意事项雷氏夹，作为一种常用的建筑材料试验设备，主要用于测定水泥初凝时间。
雷氏夹自校规程
雷氏夹自校规程
【编号：YXWS-QSM-ZY-37：2015(S)】
本规程适用于新购的、使用中的的雷氏夹的自校。
1、总则
雷氏夹是按GB/T1436-2001用来检验水泥安定性膨胀值的专用设备，校验周期为一年。
2、技术要求
2.1、仪器由金属环模和金属试针组成，外表平整光洁，无锈蚀；
2.2、环模几何尺寸：
内径30±0.42mm，外径31±0.26mm，
高度30±0.20mm；
试针几何尺寸：长度150mm，直径2mm;
3、校验用的标准器具
3.1、雷氏夹测定仪：量程±25mm，分度值1mm；
3.2、砝码：量程10~1000g,分度值10g；
4、校验方法
4.1、在雷氏夹测定仪上测出雷氏夹在自由状态下两试针针尖距离A；
4.2、同样测出在雷氏夹一根试针针尖挂300g砝码时试针针尖距离C；
4.3、去掉砝码后再测两试针针尖的距离B；
5、校验结果评定
5.1、当（C-A）≤17.5±2.5mm且A=B时，合格；
5.2、当雷氏夹膨胀值超过5mm时，再次使用应重新校验；
6、自校记录表。

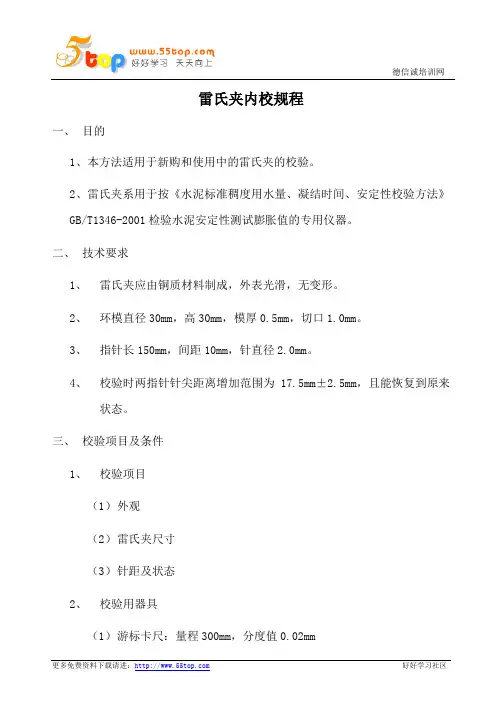

雷氏夹内校规程
雷氏夹内校规程
一、目的
1、本方法适用于新购和使用中的雷氏夹的校验。
2、雷氏夹系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》
GB/T1346-2001检验水泥安定性测试膨胀值的专用仪器。
二、技术要求
1、雷氏夹应由铜质材料制成，外表光滑，无变形。
2、环模直径30mm，高30mm，模厚0.5mm，切口1.0mm。
3、指针长150mm，间距10mm，针直径2.0mm。
4、校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复到原来
状态。
三、校验项目及条件
1、校验项目
（1）外观
（2）雷氏夹尺寸
（3）针距及状态
2、校验用器具
（1）游标卡尺：量程300mm，分度值0.02mm
（2）钢直尺：量程300mm，分度值1mm
（3）砝码：300g
四、校验方法
1、检查外观：雷氏夹应由铜质材料制成，外表光滑，无变形。
2、用游标卡尺测量环模尺寸及指针的直径。
3、用钢直尺测量针指长度和环模的高度。
4、将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针
的根部挂上300g质量的砝码，测量两根指针针尖的距离；去掉砝码后，
针尖的距离能否恢复到挂砝码前的状态。
五、校验结果处理
全部项目均符合技术要求为合格。
六、校验周期
校验周期为12个月。
七、记录
雷氏夹校验记录。
雷氏夹自检校验方法
雷氏夹自检校验方法雷氏夹自检校验方法一、技术要求1、雷氏夹应由铜质材料制成，外表光滑，无变形。
2、环模直径30mm，高30mm，模厚0.5mm，切口1.0mm。
3、指针长150mm，间距10mm，针直径2.0mm。
4、校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复到原来状态。
二、校验项目及条件1、校验项目（1）外观（2）雷氏夹尺寸（3）针距及状态2、校验用器具（1）游标卡尺：量程300mm，分度值0.02mm（2）钢直尺：量程300mm，分度值1mm（3）砝码：300g三、校验方法1、检查外观：雷氏夹应由铜质材料制成，外表光滑，无变形。
2、用游标卡尺测量环模尺寸及指针的直径。
3、用钢直尺测量针指长度和环模的高度。
4、将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针的根部挂上300g质量的砝码，测量两根指针针尖的距离；去掉砝码后，针尖的距离能否恢复到挂砝码前的状态。
四、校验结果处理全部项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为12个月，校验记录格式见下表，校验证书格式见附录Ⅰ。
雷氏夹校验记录TGX007 -2001送校单位总监办中心试验室仪器偏号生产厂家校验号 007校（检）证书LHZLJL-3（2009）第007号仪器名称雷氏夹型号/出厂编号/送校（校）单位总监办中心试验室校（验）验结论合格校（检）验日期2009年11月05日校（检）验周期12个月有效日期2009年11月05日至2010年11月04日校（检）验员：检验员：校（检）验单位（章）。
仪器设备检(校)验 雷氏夹自校方法
雷氏夹自校方法
TZJT28—2004
1 概述
本方法使用于新购和使用中以及检修后的雷氏夹校验。
2 技术要求
2.1雷氏夹应由铜质材料制成，外表光滑，无变形；
2.2环模直径300mm，高30mm，厚度0.5，切口1.0mm；
2.3指针长150mm，间距10mm，针直径2.0mm；
2.4校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复至原来状态。
3 校验项目
3.外观；
32雷氏夹尺寸；
3.3针距及状态。
4 校验用器具
4.1游标卡尺：量程300 mm，分度值0.02mm；
4.2钢直尺：量程500mm ，分度值1mm；
4.3砝码：300g。
5 校验方法
5.1外观检查：雷氏夹应由铜质材料制成，外表光滑，无变形；
5.2用游标卡尺测量环模尺寸及指针的直径；
5.3用钢直尺测量指针的长度和环模的高度；。
5.4将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针的根部挂上300g 质量的砝码，测量两根指针针尖的距离；去掉砝码后，针尖的距离是否能恢复至挂砝码前的状态。
6 校验结果处理
全部校验项目均符合技术要求为合格。
7 校验周期、记录与证书
校验周期为12个月。
校验记录格式见下表，校验证书格式见附录I。
水泥雷氏夹校验规程
水泥雷氏夹校验规程
1 适用范围
1.1 本方法适用于新购置和使用中的雷氏夹的校验。
1.2 雷氏夹系用于按《水泥标准稠度用水量、凝结时间、安定性检验方法》GB 1346-2001 检验水泥安定性测试膨胀值的专用仪器。
2 技术要求
本仪器由铜质材料制成，其技术要求应符合下列规定。
2.1 环模几何尺寸
内径：Φ30±0.42mm
外径：Φ31±0.26mm
高度：30±0.5mm
2.2 指针：长度：150mm
直径：Φ2mm
2.3 弹性限变
C-A=17.5±2.5mm，且A=B。
3 校验用标准器具
3.1 雷氏夹测定仪:量程50mm，分度值0.5mm。
3.2 砝码：300g。
4 校验方法
4.1 在雷氏夹测定上测出雷氏夹自由状态下两试针尖的距离A。
然后将雷氏夹一根指针的根部用金属丝（或弦线）悬挂在雷氏夹膨胀测定仪上，在另一根指针的根部挂上300g质量的砝码，在左侧标尺上读书C，去掉砝码后，再测一次两指针的针尖距离B。
4.2 当雷氏夹使用过程中膨胀值超过5mm时，再次使用应重新校验。
并做好记录，或更换新的。
5 校验结果评定
5.1 若C-A在17.5±2.5mm范围内，且去掉砝码后A=B为合格，否则为不合格。
5.2 校验周期为三个月。
6 附录
6.1 校验记录见后附录表。
雷氏夹校验记录
校验日期：年月日校验编号：
复核：校验：
雷氏膨胀测定仪校验记录
送校单位仪器编号校验号。
水泥安定性雷氏夹校验方法
水泥安定性雷氏夹校验方法
1-(1)
3.1 概述
3.1.1.本校验方法适用于新购置的或使用中的雷氏夹的校验。
3.1.2. 雷氏夹是按《水泥标准稠度用水量、凝结时间、安定性校验方法》校验水泥安定性测试膨胀值的专用仪器。
3.2 校验用参考器具
电子天平5kg，感度0.1g。
游标卡尺，量程200mm，精度0.02mm。
3 .3校验方法
3.4.1在雷氏夹测定仪上测出雷氏夹自由状态下两试针针尖的距离A。
然后将雷氏夹一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针根部再挂上300g质量的砝码，在左侧标尺上读数C，去掉砝码后，再测一次两试针的针尖距离B。
3.4 校验结果的评定：
若C-A在（17.5±2.5）mm范围内，且A=B为合格，否则为不合格。
3.5 校验周期
校验周期为一年。
3.6记录：
水泥安定性雷氏夹检检记录表
3.7校验方法的编写依据
JTGE30-2005之T0505-2005的相关要求公路试验检测仪器
自校
水泥安定性雷氏夹校验记录
仪器编规格型
出厂编制造单
编号
自由状
态下两
试针针
尖距离A
(mm)
挂300g
砝码时两
试针针尖
距离 C
(mm)
C-A
(mm)
去掉砝码
时两试针
针尖距离
B
(mm)
校验结论
结论：
校验人：
复核人：
校验日期：有效日期至：校验
周期：
校验用参考器具名称：电子天平、游标卡尺编。
水泥安定性雷氏夹校验方法
水泥安定性雷氏夹校验方法
1 概述
1.1.本校验方法适用于新购置的或使用中的雷氏夹的校验。
1.2. 雷氏夹是按《水泥标准稠度用水量、凝结时间、安定性校验方法》校验水泥安定性测试膨胀值的专用仪器。
2 校验用参考器具
电子天平5kg，感度0.1g。
游标卡尺，量程200mm，精度0.02mm。
3校验方法
在雷氏夹测定仪上测出雷氏夹自由状态下两试针针尖的距离A。
然后将雷氏夹一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针根部再挂上300g质量的砝码，在左侧标尺上读数C，去掉砝码后，再测一次两试针的针尖距离B。
4 校验结果的评定：
若C-A在（5±2.5）mm范围内，且A=B为合格，否则为不合格。
5 校验周期
校验周期为一年。
6记录：
水泥安定性雷氏夹检检记录表
7校验方法的编写依据
JTGE30-2005之T0505-2005的相关要求
水泥安定性雷氏夹校验记录。
雷氏夹膨胀测定仪校准方法
附录C04.02-10雷氏夹膨胀测定仪校准方法1适用范围本方法适用于按GB/T1346方法测定试样安定性所采用的新的、使用中和修理后的雷氏夹膨胀测定仪的校准。
2 技术要求2.1仪器应有铭牌（型号、规格、制造厂、出厂编号、出厂日期），合格证。
2.2外观电镀光洁，无剥落，锈蚀现象。
2.3模座、标尺支柱、悬臂等均应与立柱中心线垂直，而且连接牢固。
2.4标尺应平整、牢固、刻度清晰。
2.5雷氏夹模座圆弧面最低点至膨胀值测定标尺刻度基线的距离（R）179－20 mm。
2.6雷氏夹模座圆弧半径（r）20+20 mm。
2.7悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离（L）149－20 mm。
2.8悬丝由金属或其它强度较高的材料制成，直径（d）不大于0.4mm，其长度应使雷氏夹挂上300克砝码后两指针基本处于弹性标尺零刻度线对称位上。
300克砝码精度要求为±0.1g。
2.9标尺零刻度应在标尺中部，其它刻度分布在两边，刻线粗细应均匀一致。
标尺分度值1mm，刻度线长度分为二档，每5mm为长线，1mm为短线。
刻度范围25～0、0～25mm，刻度相对误差应不大于±2％。
3 校准项目3.1 外观检查。
3.2 尺寸结构。
3.3标尺。
4 校准环境及校准器具4.1 校准环境：在20℃±10℃的室内进行，校准现场清洁、无腐蚀性气体。
4.2 校准器具如下：（1）钢直尺：量程大于200mm，分度值1mm。
（2）直角尺：量程大于150mm，分度值为1mm。
（3）R规：量程15～25mm。
（4）倍测量显微镜：量程不小于6mm，分度值0.01mm。
（5）游标卡尺：量程不小于200mm，分度值0.02mm。
5 校准方法415.1 外观检查：按技术要求2.1～2.4条进行外观检查。
5.2按技术要求2.5条，用量程大于200mm钢直尺校验。
5.3技术要求2.6条，用R规校验。
5.4技术要求2.7条，用量程大于150mm的直角尺校验。
雷氏夹校准方法
雷氏夹校准方法-CAL-FENGHAI.-(YICAI)-Company One1
雷氏夹校准方法
1 适用范围
本方法适用于水泥安定性试验用雷氏夹的校准。
2 技术要求
雷氏夹应由铜质材料制成，雷氏夹电镀宜光洁、无剥落现象，边缘焊缝和针尖无毛刺，雷氏夹指针宜平直，对称，端部为扁尖状。
4 校准环境及校准器具
校准环境：环境温度为（20±2）℃，相对湿度大于50%，校准现场应洁净，周围无影响结果的振动、污染、腐蚀性气体。
校准器具
标准砝码：300g.
游标卡尺：最大量程不小于200 mm，分度值 mm。
5 校准方法
外观检查：执照本方法条要求进行目测检查。
雷氏夹尺寸校准：用游标卡尺测量雷氏夹两指针的长度1次，沿指针长度方向取3点分别测量两指针直径，取平均值；环模的内径、高度、壁厚，绕周长每120度测量1次，共测量3次，取平均值；将游标卡尺固定在1mm处，看测量内径一端面能否在雷氏夹环模开口缝通过，若不能通过为合格。
弹性限变校准：在雷氏夹测定仪上测出雷氏夹自由状态下两指针针尖间的距离A[应满足10±1mm]，然后将雷氏夹一个指针的根部用金属丝悬挂在雷氏夹膨胀测定仪上，在另一个指针的根部挂上质量为300g的砝码，在左侧标尺上读数C，去掉砝码后，再测1次两指针的针尖距离B，重复3次，取平均值，B值与A值应相等。
6 校准周期
校准周期一般不超过12个月。
2。
