三相电能表
三相导轨式电能表说明书
三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。
本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。
一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。
外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。
电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。
电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。
二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。
电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。
通过采集这两个参数，电能表可以计算出电能消耗的具体数值。
三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。
这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。
用户可以根据具体情况进行合理设定，以满足实际需求。
四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。
同时还需要保证设备与电路的接地连接牢固可靠。
2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。
3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。
用户可以通过数字显示部分查看电能消耗的具体数据。
4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。
如发现异常情况应及时处理，以避免对设备的损害。
第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。
本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。
一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。
导轨三相式电能表
导轨三相式电能表1. 介绍导轨三相式电能表是一种用于测量三相交流电能消耗的仪器。
它广泛应用于工业、商业和住宅领域，用于计量电能，帮助用户了解用电情况并实现节能管理。
2. 原理导轨三相式电能表基于法拉第定律和洛伦兹力原理。
当通过导轨电流时，产生的磁场与磁场感应线圈中的磁场相互作用，产生一个力矩。
该力矩使得铝片转动，转动角度与通过导轨的电流成正比。
3. 结构导轨三相式电能表由以下部分组成： - 外壳：通常由塑料材料制成，具有良好的绝缘性能和机械强度。
- 显示屏：用于显示当前使用的电能数据，如功率、功率因数等。
- 输入端子：连接到待测电路中的导线。
- 磁场感应线圈：产生一个与通过导线的电流成正比的磁场。
- 铝片：受到磁场感应线圈产生的力矩作用而转动。
4. 工作原理当通过导线的电流通过感应线圈时，感应线圈中的磁场会与导线中的磁场相互作用。
根据洛伦兹力原理，该相互作用会产生一个力矩，使得铝片转动。
转动角度与通过导线的电流成正比。
导轨三相式电能表通常采用数字显示屏来显示当前使用的电能数据。
它可以测量各个相位的功率、功率因数、频率等参数，并将其显示在屏幕上。
5. 使用和安装使用和安装导轨三相式电能表需要遵循以下步骤： 1. 确保安装环境符合要求：如有需要，请提前进行电气设计和布线。
2. 将导轨三相式电能表正确地连接到待测电路中。
3. 打开电源开关，确保导轨三相式电能表正常工作。
4. 可以通过观察显示屏上的数据来了解当前使用的电能情况。
6. 优点•准确度高：导轨三相式电能表具有较高的测量准确度，可满足不同场合对精度要求。
•稳定性好：采用先进的技术和材料，具有较好的稳定性和长寿命。
•易于使用：导轨三相式电能表操作简单，用户只需通过观察显示屏上的数据即可了解当前用电情况。
•节能环保：通过使用导轨三相式电能表，用户可以了解用电情况并实施节能措施，降低能源消耗并减少对环境的影响。
7. 应用领域导轨三相式电能表广泛应用于以下领域： - 工业：用于计量工厂、车间等大功率设备的电能消耗。
三相数字式电能表接线方法
三相数字式电能表接线方法三相数字式电能表是一种用于测量三相交流电能消耗的仪表。
它通过接线方法与电源和负载连接，实现对电能的准确测量。
接下来将介绍三相数字式电能表的接线方法及其作用。
一、三相数字式电能表的接线方法1. 三相四线制接线方法三相四线制是最常用的接线方法，适用于三相四线制电力系统。
其中，三相线分别连接A相、B相和C相，中性线连接到中性点，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，并且能够检测电力系统的电流、电压、功率因数等参数。
2. 三相三线制接线方法三相三线制接线方法适用于没有中性点的三相电力系统，如高压输电线路。
其中，三相线分别连接A相、B相和C相，地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量，但无法测量电流、电压、功率因数等参数。
3. 三相二线制接线方法三相二线制接线方法适用于特殊场合，如电力系统的临时供电。
其中，三相线分别连接A相、B相和C相，没有中性线和地线。
这种接线方法只能实现对三相电能的测量，无法检测电流、电压、功率因数等参数。
二、三相数字式电能表的作用1. 测量电能消耗三相数字式电能表可以准确测量三相电能的消耗，包括有功电能和无功电能。
通过连接到电力系统的电源和负载，电能表可以实时记录电能的使用情况，为电力管理提供准确的数据。
2. 监测电力系统参数三相数字式电能表可以监测电力系统的电流、电压、功率因数等参数。
通过对这些参数的测量和分析，可以及时发现电力系统中的问题，如电流过载、电压不平衡等，从而采取相应的措施进行调整和维护。
3. 保护电力设备三相数字式电能表可以监测电力设备的运行状态，如电流、电压波形的畸变情况。
通过对这些参数的监测，可以及时发现电力设备的故障和损坏，从而采取相应的措施进行维修和保护。
4. 提高电能利用效率通过对电能的准确测量和分析，可以了解电能的使用情况，从而制定合理的用电计划，提高电能的利用效率。
同时，电能表可以监测电力系统的功率因数，指导用户进行功率因数校正，减少无功功率的消耗，提高电力系统的能效。
三相四线电能表原理
三相四线电能表原理
三相四线电能表是用于测量三相电网络中的电能消耗的仪表。
它通过测量电流和电压来计算电能的消耗。
接下来将介绍三相四线电能表的工作原理。
首先，三相四线电能表有三个输入端口，分别用于连接A相、B相和C相的电压和电流。
电压输入端口与三相电源相连，而电流输入端口通过电流互感器与电线相连。
在每个输入端口上，有一个电压或电流线圈。
当电流通过电流线圈流过时，会在线圈中产生磁场。
磁场的强度与电流成正比。
同时，当三相电源中的电压输入到电压线圈时，也会在线圈中产生磁场。
磁场的强度与电压成正比。
在电能表内部，有一个转动的铝板，也称为铝轮。
铝轮位于磁场中，当电流和电压通过线圈时，磁场的力将开始作用在铝轮上。
根据法拉第电磁感应定律，磁场的力会导致铝轮开始旋转。
在铝轮上，有一只小针指针，它会沿着表盘上的刻度进行旋转。
针指针的旋转速度与电流和电压的大小成正比。
通过测量针指针旋转的角度，就可以确定电能的使用量。
为了准确测量电能，三相四线电能表通常还会进行校准。
校准可以通过调整铝轮的质量或磁场的力来完成。
校准后的电能表可以提供精确的电能消耗数据。
总之，三相四线电能表通过测量电流和电压的大小来计算电能
的消耗，利用铝轮和针指针的旋转来显示电能的使用量。
这种原理使得三相四线电能表成为一种常用的仪表，用于监测和管理三相电能消耗。
三相三线电能表校验证书
三相三线电能表校验证书（原创实用版）目录1.三相三线电能表概述2.三相三线电能表校验证书的意义3.三相三线电能表校验证书的内容4.三相三线电能表校验证书的办理流程5.三相三线电能表校验证书的作用和意义正文一、三相三线电能表概述三相三线电能表是一种用于测量三相交流电路中有功电能的仪表，主要由电压线圈、电流线圈和转子等部分组成。
在我国，三相三线电能表被广泛应用于工业、商业和居民用电等领域，是电力系统中不可或缺的重要设备。
二、三相三线电能表校验证书的意义三相三线电能表校验证书是对电能表进行校验后出具的官方证明文件，用于证明电能表的准确性和合法性。
电能表的校验对于保障电力系统的正常运行，维护用电企业和居民的合法权益具有重要意义。
三、三相三线电能表校验证书的内容三相三线电能表校验证书通常包含以下内容：1.电能表的基本信息，如电能表型号、出厂编号、安装地址等；2.校验日期和有效期；3.校验结果，包括电能表的准确度等级、误差限等指标；4.校验单位和校验人员签名；5.其他相关信息，如注意事项、投诉电话等。
四、三相三线电能表校验证书的办理流程1.电能表使用单位向当地电力公司提出校验申请；2.电力公司安排专业人员对电能表进行现场校验；3.校验人员完成校验后，出具三相三线电能表校验证书；4.电能表使用单位领取校验证书，并将其保存在备查。
五、三相三线电能表校验证书的作用和意义1.保障电能计量的准确性，维护电力系统的正常运行；2.维护用电企业和居民的合法权益，避免因电能计量误差导致的经济纠纷；3.促进电力行业的健康发展，提高电力系统的管理水平。
总之，三相三线电能表校验证书对于保障电能计量的准确性、维护用电企业和居民的合法权益以及促进电力行业的健康发展具有重要意义。

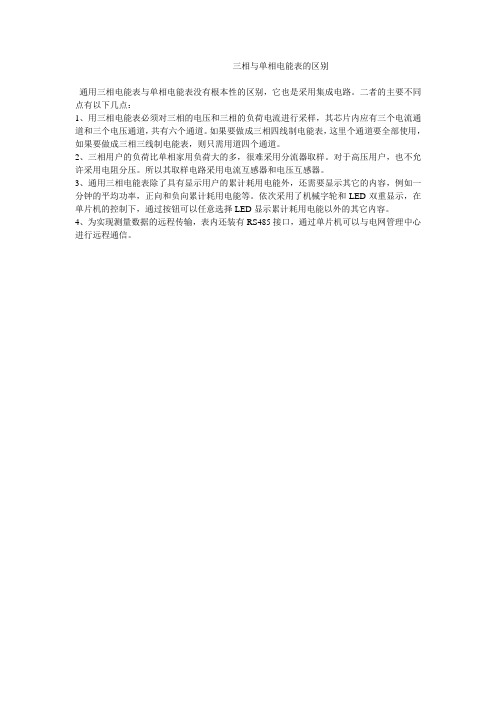

三相与单相电能表的区别
三相与单相电能表的区别
通用三相电能表与单相电能表没有根本性的区别，它也是采用集成电路。
二者的主要不同点有以下几点：
1、用三相电能表必须对三相的电压和三相的负荷电流进行采样，其芯片内应有三个电流通道和三个电压通道，共有六个通道。
如果要做成三相四线制电能表，这里个通道要全部使用，如果要做成三相三线制电能表，则只需用道四个通道。
2、三相用户的负荷比单相家用负荷大的多，很难采用分流器取样。
对于高压用户，也不允许采用电阻分压。
所以其取样电路采用电流互感器和电压互感器。
3、通用三相电能表除了具有显示用户的累计耗用电能外，还需要显示其它的内容，例如一分钟的平均功率，正向和负向累计耗用电能等。
依次采用了机械字轮和LED双重显示，在单片机的控制下，通过按钮可以任意选择LED显示累计耗用电能以外的其它内容。
4、为实现测量数据的远程传输，表内还装有RS485接口，通过单片机可以与电网管理中心进行远程通信。
三相电能表工作原理
三相电能表工作原理
三相电能表是一种用于测量三相电功率消耗的仪表，其工作原理基于电动力学和电磁感应原理。
三相电能表由三个单相电能表组成，分别用于测量三个相位的电能消耗。
每个单相电能表都由两个基本部分组成：电动力区和计数器区。
在电动力区，电能表内置一个电动力系统，通常是一个铝片轮或铝片盘，也称为铝片转子。
当通过电流线圈流过电流时，产生的磁场作用于铝片上的铝片盘，使其受力旋转。
铝片盘的转速与电能表通过的电流成正比。
在计数器区，电能表内置一个机械装置，用于记录铝片盘的转动次数或转动角度。
通过计数器的读数，可以确定已经消耗的电能量。
三相电能表的工作原理是基于电动力系统和计数器区的协同工作。
当三相电流通过电流线圈时，分别产生的磁场作用于三个铝片盘，使其分别旋转。
铝片盘的旋转速度与对应相位的电能消耗成正比。
计数器区则记录每个铝片盘的转动次数或转动角度，从而计算出每个相位的电能消耗。
总结起来，三相电能表的工作原理是通过电动力系统的电动力和计数器区的计数装置，实现了对三相电能消耗的测量和记录。
三相智能电能表技术规范宣贯材料
根据国家相关标准，三相智能电能表的准确度等级分为0.2S级、0.5S级、1级、2级和3级，不同等级的电能表适 用于不同的计量场合。准确度等级越高的电能表，其误差范围越小，计量精度越高。
通信接口
总结词
通信接口是实现三相智能电能表远程抄读、控制和数据传输的关键部分。
详细描述
三相智能电能表通常具备RS485、LoRa、NB-IoT等多种通信接口，支持 Modbus、DL/T645等通信协议。这些接口和协议使得电能表能够与智能终端、 数据中心等设备进行数据交换，实现远程抄读、费率控制、远程断送电等功能。
典型应用场景
工业园区
在工业园区中，三相智能 电能表广泛应用于监测和 控制能源消耗，提高能源 利用效率。
大型商场
大型商场作为高能耗场所， 通过三相智能电能表实现 能源的精确计量和节能管 理。
住宅小区
住宅小区采用三相智能电 能表进行远程抄表和能源 管理，为居民提供便捷的 用电服务。
实际运行效果分析
准确计量
三相智能电能表具有高精度计量功能，能够准确 记录和监测能源消耗数据。
节能降耗
通过实时监测和控制能源消耗，三相智能电能表 有助于企业或个人节能降耗，降低运营成本。
提高管理效率
三相智能电能表实现远程抄表和能源管理，提高 了能源管理的自动化和智能化水平。
技术发展趋势与展望
智能化
随着物联网、大数据等技术的发展，三相智能电能表将进一步实 现智能化功能，如自动故障诊断、预测性维护等。
接线方法
01
02
03
电源线接入
应按照规定的颜色和标记 接入电源线，并确保接线 牢固。
负载接入
应按照规定的颜色和标记 接入负载线，并确保接线 牢固。
三相费控智能电能表 DT(S)ZY71 DTZY71-Z DT(S)ZY71-G 使用说明书
三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。
我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。
各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。
DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。
具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。
可广泛应用于电力行业的电能测量及用电自动化管理领域。
1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。
三相电能表拆解
三相电能表拆解
【实用版】
目录
1.三相电能表简介
2.三相电能表的结构
3.三相电能表的拆解步骤
4.三相电能表的主要部件及其功能
5.三相电能表的拆解注意事项
6.结论
正文
一、三相电能表简介
三相电能表是一种用于测量三相交流电路中有功电能的仪表，广泛应用于工业与民用电力系统中。
它可以测量电压、电流以及功率因素等参数，为用电单位提供准确的电能数据，便于电能的管理与控制。
二、三相电能表的结构
三相电能表主要由外壳、电路板、转子、铝盘及显示屏等部分组成。
其中，电路板负责处理电信号，转子与铝盘之间通过磁场感应实现电能的测量，显示屏用于显示测量结果。
三、三相电能表的拆解步骤
1.断开电源，确保安全。
2.打开表盖，暴露电路板和转子。
3.拆卸电路板与转子之间的连接线。
4.取出电路板和转子，分别进行拆解。
四、三相电能表的主要部件及其功能
1.电路板：负责处理电信号，实现电压、电流等参数的测量。
2.转子：通过磁场感应与铝盘实现电能的测量。
3.铝盘：与转子相互配合，完成电能的测量。
4.显示屏：用于显示测量结果。
五、三相电能表的拆解注意事项
1.拆解前需断开电源，确保安全。
2.拆卸过程中应轻拿轻放，避免对部件造成损坏。
3.拆解后，各部件应妥善保管，以便重新组装。
六、结论
通过对三相电能表的拆解，可以了解到其内部结构及工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电表编辑词条
B 为本词条添加义项名?
电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表。
目录
展开
1 概述
1、[meter for measuring electricity] ∶电器仪表的统称,用来测量电压、电流、电功率等sjkj数显电流电压表(3张)
2、[electric kilowaterhour meter]∶特指电度表
电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表三相电表
三相电表
指测量各种电学量的仪表。
3三相电表的工作原理
三相四线有功、无功电度表该电磁元件为分离式结构，电压机芯采用整冲制的封闭型样片机芯，转动系统经过静平衡较准，其轴承是带有防震弹簧的双宝石结构，阻尼元件采用铝钴34磁钢，并用热磁合金片捉温度补偿。
电度表由电压，电流元件合成产生-移进磁场，使圆盘在其作用下转动，圆盘转速正比可负载电流的大小，达到计量电能的目的。
4三相电表用途及结构特点：
该表用于测定额定频率为50HZ，参比电压为3×220/380V的三相四线制交流有功电能。
该表基架采用优质铝合金压铸而成，并经过时效处理，具有良好的稳定性，采用双宝石转动轴承，减小了磨擦力矩，计度器转动轴两端来用宝石结构，转动更为灵活，采用高矫顽力合金永磁磁钢，性能更加稳定。
该表过载倍数可达4倍，具有过载能力强、误差线性好、质量稳定、设计使用寿命可达15年，性能可靠等特点。
5主要技术指标：
1.精度等级：1.0级
2.额定电压：3×57.7/100V，3×220/380V，3×380V
3.基本电流：1.5（6）A, 5（20）A, 10（40）A, 15（60）A, 20（80）A, 30（100）A
4.额定频率：50Hz
5.环境条件：工作温度－25℃～+55℃极限工作温度：-20℃-50℃
6.启动电流: ≤0.5%Ib
7.外形尺寸: 279.5*172*124mm
8.相对湿度：≤85%
9. 电表功耗：<2W8VA
10.执行标准：GB/T15283-1994、GB/T15282-1994
2 安装与使用
1 电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2 电表应垂直、不倾斜安装在干燥通风的地方，安装电表的底板应固
定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3 按线路图接线，拧紧接线螺钉，并紧固一下端扭盒内连接板。
4经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5 一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门（即售电处）补购一张。
6 购电准备：用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。
7 购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号，预购电量，限容方式及限定功率等加密写入IC卡。
8电卡使用：将购电卡插入卡座内，如是有效卡，则电表自动将数据读入表内，LCD表显示屏依次显示：购电量、总购电量、电表次数、报警电量、赊欠限量、限容功率。
然后取卡，妥善保存电卡。
9 运行显示：电表运行过程中，液晶屏轮流显示表内剩余电量及总用电量。
4.10 超容报警：电表运行过程中，如“报警指示灯”快速闪烁显示，则警告用户已超容用电；如该用户被设置为超容断电限容方式，则超容用电30秒后,将拉闸3分钟，并以倒计时方式显示(180秒)恢复供电时间；如用户插卡响应可立即恢复供电。
11 囤积限量：如果购电量+剩余电量>囤积电量（10000kWh），则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。
12 预警提醒：当表内剩余电量小于“报警电量”的2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报
警指示灯”闪烁间隔变为2秒，可以避免断电警告。
13 断电警告：如在预警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量（或本次购电量的10%）时，电表拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。
如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
14 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。
15 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
