光伏发电并网系统的参数设计及优化
光伏发电并网系统的参数设计及优化
随着社会的进步和科技的发展，人们对环境保护的意识不断提高，可再生能源的利用也越来越受到人们的重视。
光伏发电作为一种最为成熟的可再生能源利用方式，正在得到越来越广泛的应用。
然而，光伏发电并网系统的参数设计及优化问题也逐渐凸显。
本文将就光伏发电并网系统的参数设计及优化进行探讨。
一、光伏发电并网系统的参数设计
1. 光伏阵列的设计
在光伏发电并网系统的设计中，光伏阵列的设计是十分关键的。
其设计目标是使光伏阵列的输出功率最大化。
设计光伏阵列需要考虑光伏电池的特性、空间布局及倾角、组串方式、阴影因素、温度影响等因素。
2. 逆变器的选型
逆变器是光伏发电并网系统的核心组件，主要作用是将直流电转换为交流电。
逆变器的选型应根据光伏发电系统的电压、功率、电流等参数来综合考虑。
3. 变压器的选型
变压器主要作用是将逆变器输出的交流电通过变压升压后送入电网。
变压器的选型应根据逆变器输出功率、输出电压等参数来综合考虑。
4. 格雷德电阻的选取
由于光伏电池的特性，当光强度不断改变时，输出电压也会影响。
为保证系统的稳定性，格雷德电阻的选取应根据所选光伏阵列的输出功率、电流和逆变器的额定输入电流来综合考虑。
二、光伏发电并网系统的参数优化
1. 光伏阵列倾角的优化
在设计光伏阵列时，应根据当地的纬度、气候、太阳高度角等因素来确定最佳
倾角。
通过调整光伏阵列的倾角，可以使其采集的太阳能资源最大化。
2. 电池组串方式的优化
电池组串方式是影响光伏阵列输出功率的重要因素之一。
不同组串方式具有不
同的特点，应根据实际情况选择最合适的组串方式。
3. 逆变器的MPPT控制
逆变器的MPPT控制是现代光伏发电系统的重要技术之一。
逆变器通过MPPT
控制能够在最大功率点附近工作，实现光伏阵列输出功率最大化，提高系统的效率。
4. 光伏阵列清洗
由于光伏阵列表面会产生灰尘等污染物，其输出功率会随之下降。
因此，定期
清洗光伏阵列可以有效提高系统的输出功率。
5. 光伏阵列阴影修复
在光伏发电系统运行中，常常会出现光伏阵列受阴影影响的情况，其输出功率
会明显下降。
可以通过改变光伏阵列的布局或增加阴影修复装置来改善这种情况。
综上所述，光伏发电并网系统的参数设计及优化是影响其能效的关键。
通过合
理的参数设计和系统优化，可以充分利用太阳能资源，实现高效稳定的光伏发电系统。
推荐-350KWp光伏并网发电系统技术方案 精品
350KWp光伏并网发电系统技术方案暨报价目录一、总体设计方案针对350KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成3个100KW和1个50KW的并网发电单元，通过3台SG1OOK3（100KW）和1台SG5OK3（50KW）并网逆变器接入0.4KV交流电网，实现并网发电功能。
系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。
根据SG100K3和SG50K3并网逆变器的MPPT工作电压范围（480V～820V），每个电池串列按照16块电池组件串联进行设计，350KW的并网单元需配置122个电池串列，共1952块电池组件,其功率为351.36KWp。
为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。
汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个350KWp的并网系统需配置21台汇流箱。
并网发电系统配置2台直流防雷配电柜和1台交流防雷配电柜。
其中：直流防雷配电柜统一按照2个100KW直流配电单元设计，可接12台汇流箱，通过配电空开、防雷汇流后分别与2台SG100K3（或1台SG100K3和1台SG50K3）逆变器联接；交流防雷配电柜提供3台SG100K3和1台SG50K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。
另外，系统应配置1套监控装置和环境监测仪，可采用RS485或Ethernet（以太网）的通讯方式，实时监测并网发电系统的运行参数和工作状态，以及现场的风速、风向、日照强度和环境温度参数。
二、系统组成光伏并网发电系统主要组成如下：（1）光伏电池组件及其支架；（2）光伏阵列防雷汇流箱；（3）直流防雷配电柜；（4）交流防雷配电柜；（5）光伏并网逆变器（带工频隔离变压器）；（6）系统的通讯监控装置和环境监测仪；（7）系统的防雷及接地装置；（8）土建、配电房等基础设施；（9）系统的连接电缆及防护材料。
光伏发电系统优化设计分析
光伏发电系统优化设计分析摘要：随着光伏产业的迅速发展，为能源结构的调整和环境保护做出巨大贡献。
光伏产业在未来将面临大规模开发利用和平价项目的实施，这将促进建设单位的建设水平提升，同时也对设计人员的整体设计能力提出更高的要求。
本项目所在地的海拔高度约1450m，多年极端最低温度低于-30℃，代表年太阳能总辐射量在5700~5800MJ/(m·2a)，属于B等级地区，太阳能资源丰富。
关键词：光伏发电；系统优化；设计分析引言能源问题导致了光电技术在发达国家的广泛应用，经济水平的提高也促进了光电技术在我国的传播；然而，人们对光电技术普遍感兴趣的真正原因是它的生态和环境性质。
本文介绍的光伏系统传输数据量大，系统可靠性好，人力、物力、财力资源有限，使用前景广阔。
1光伏发电系统的倾角选择斜面辐射量随倾斜角度的增加而增加，到达最大值后又随倾斜角度的增加而减少。
根据已有辐射量数据，计算得到光伏场区的最佳倾角37°，相应角度下的最佳斜面年总辐射量为7018.7MJ/m2，相比水平面总辐射增加21.10%，故可得到最佳倾角37°时的增强系数为1.211。
根据光伏设计经验，适当降低组件倾角并且保留一定组件前后排间距，系统发电量降低不多，并且随着间距加大，系统发电量上升。
因此对本项目进行建模模拟计算，通过对比同间距下的37°及35°倾角模型模拟结果可以得出，保持相同间距的前提下，35°倾角的模型首年发电量可以增加0.05%左右，增量不多，但支架高度的降低对于施工建设及投资存在一定的优势。
2光伏系统供电方式光伏系统主要分为独立并网的伏特电网。
独立光伏系统是光伏应用的重要领域。
其中包括偏远地区村庄的供电系统、太阳能用户系统、通信信号电源、负防护、太阳能路灯以及各种电池供电的照明体积，这些都可以独立运作。
当前，独立光伏系统主要是电网边远地区的中小型电力。
配电系统是一种光伏发电系统，连接到电网并供电。
光伏系统并网接入优化技术

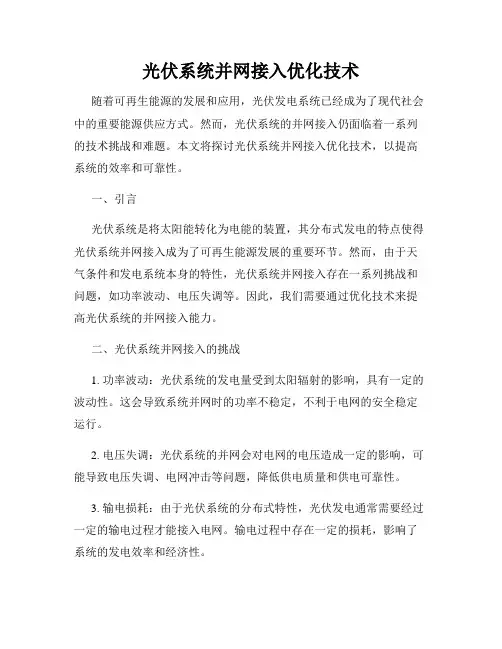

光伏系统并网接入优化技术随着可再生能源的发展和应用，光伏发电系统已经成为了现代社会中的重要能源供应方式。
然而，光伏系统的并网接入仍面临着一系列的技术挑战和难题。
本文将探讨光伏系统并网接入优化技术，以提高系统的效率和可靠性。
一、引言光伏系统是将太阳能转化为电能的装置，其分布式发电的特点使得光伏系统并网接入成为了可再生能源发展的重要环节。
然而，由于天气条件和发电系统本身的特性，光伏系统并网接入存在一系列挑战和问题，如功率波动、电压失调等。
因此，我们需要通过优化技术来提高光伏系统的并网接入能力。
二、光伏系统并网接入的挑战1. 功率波动：光伏系统的发电量受到太阳辐射的影响，具有一定的波动性。
这会导致系统并网时的功率不稳定，不利于电网的安全稳定运行。
2. 电压失调：光伏系统的并网会对电网的电压造成一定的影响，可能导致电压失调、电网冲击等问题，降低供电质量和供电可靠性。
3. 输电损耗：由于光伏系统的分布式特性，光伏发电通常需要经过一定的输电过程才能接入电网。
输电过程中存在一定的损耗，影响了系统的发电效率和经济性。
三、光伏系统并网接入优化技术1. 功率控制技术：通过采用最大功率点跟踪技术，可以提高光伏系统的发电效率，并减小功率波动。
此外，利用储能技术也可以在高发电时段将多余的电能存储起来，以平衡系统的功率输出。
2. 电压控制技术：通过采用电压无功调节器，可以实时控制光伏系统的电压输出，减小对电网的影响。
此外，采用电压感测和控制技术，可以实时监测电网的电压情况，及时调整光伏系统的并网功率。
3. 输电优化技术：通过优化输电线路规划和配置，减小输电损耗，提高光伏系统的经济性。
同时，采用智能配电网技术，可以实现对输电过程的远程监控和管理，提高系统的可靠性和安全性。
四、光伏系统并网接入优化案例以某光伏发电项目为例，该项目采用了光伏系统并网接入优化技术，最大程度地提高了系统的发电效率和可靠性。
首先，通过功率控制技术，实现了对系统功率的稳定控制，减小了功率波动。
光伏发电项目并网接入系统方案
光伏发电项目并网接入系统方案工作单号：项目业主：（以下简称甲方）供电企业：（以下简称乙方）根据国家和地方政府有关规定，结合中山市供用电的具体情况，经甲、乙方共同协商，达成光伏发电项目接入系统方案如下：一、项目地址：二、发电量使用情况：平均日发电量为6433kWh,**工业园每月平均用电量约40万度，白天（6:00-18:00）日均用电量约为6600度，基本满足自发自用。
三、发电设备容量：合计2260 kWp。
四、设计依据和原则1、相关国家法律、法规《中华人民共和国可再生能源法》国家发展改革委《可再生能源发电有关管理规定》国家发展改革委《可再生能源发电价格和费用分摊管理试行办法》财建[2012]21号《关于做好2012年金太阳示范工作的通知》《国家电网公司光伏电站接入电网技术规定》（试行）国务院《关于促进光伏产业健康发展的若干意见》国家发改委《分布式发电管理暂行办法》财政部《关于分布式光伏发电实行按照电量补贴政策等有关问题的通知》国家能源局《关于开展分布式光伏发电应用示范区建设的通知》国家发改委《关于发挥价格杠杆作用促进光伏产业健康发展的通知》国家能源局《光伏电站项目管理暂行办法》财政部《关于调整可再生能源电价附加征收标准的通知》财政部《关于光伏发电增值税政策的通知》国家能源局《分布式光伏发电项目暂行办法》财政部《关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知》国家能源局《光伏发电运营监管暂行办法》2、最新政策解读：国家能源局于2014年7月提出《关于进一步落实分布式光伏发电有关政策的通知》，并就这两份文件向各省市能源发改委相关部门以及部分企业征求意见。
该文件针对分布式光伏电站提出了进一步完善意见，根据国内市场的特点扩大分布式光伏电站应用，在促进屋顶落实、项目融资、电网接入、备案管理和电力交易上提出进一步落实和保证性政策。
该文件的突出特点是分布式光伏电站的补贴可专为标高电价托底，同时提高补贴到位及时性，增加电站收益。
分布式并网光伏发电系统的容量设计与优化
分布式并网光伏发电系统的容量设计与优化随着可再生能源的迅速发展和国家政策的支持，光伏发电系统已经成为最受青睐的可再生能源之一。
分布式并网光伏发电系统具有灵活性、可靠性和环保性的特点，目前已广泛应用于家庭、企事业单位以及农村地区的电力供应。
分布式并网光伏发电系统的容量设计是实现系统高效运行的关键。
下面将从系统容量规模的确定、阴影效应的影响以及优化策略的选择等方面，对分布式并网光伏发电系统的容量设计进行探讨。
系统容量规模的确定是光伏发电系统设计的首要任务。
在确定容量规模时，需要考虑用户的用电需求、光照条件、系统的经济性以及对电网的影响等因素。
一般来说，容量规模应能够满足用户的最大负荷需求，同时与光照条件相匹配，以充分利用太阳能资源，提高发电效益。
在确定容量规模时，还应考虑阴影效应对光伏发电系统发电量的影响。
阴影效应是指建筑物、树木或其它障碍物对光伏板表面的部分遮挡导致光照不均匀，从而降低光伏发电系统的发电效率。
为了降低阴影效应带来的影响，可以选择高效率的光伏组件，并采取适当的布局和方位角设置，以最大程度地减少阴影对发电系统的负面影响。
在容量设计的过程中，合理选择优化策略也是至关重要的。
可以采用以下几种优化策略，以提高光伏发电系统的发电效率和经济性。
首先，可以通过最大功率点跟踪技术，实现光伏组件输出功率的最大化。
最大功率点跟踪技术通过对输出电压和电流进行监测和调节，使光伏组件始终工作在最大功率点上，从而提高光伏发电系统的发电效率。
其次，可以采用能量存储装置，将多余的电力储存起来，在负荷需求高峰期进行释放。
能量存储装置的使用可以平衡光伏发电系统的输出功率和负荷需求之间的差异，提高系统的稳定性和经济性。
同时，还可以采用微逆变器技术，将光伏组件分别与逆变器相连，实现组件级别的最大功率点跟踪。
与传统的集中式逆变器相比，微逆变器可以提高光伏组件的发电效率，并降低系统因单个组件失效而导致的整体系统性能下降。
此外，还可以考虑利用智能电网技术和远程监测系统，实现光伏发电系统的远程监控和管理。
毕业设计(论文)光伏并网发电系统设计
摘要随着社会生产的日益发展，对能源的需求量在不断增长，全球范围内的能源危机也日益突出。
地球中的化石能源是有限的，总有一天会被消耗尽。
随着化石能源的减少，其价格也会提高，这将会严重制约生产的发展和人民生活水平的提高。
可再生能源是满足世界能源需求的一种重要资源，特别是对于我们这个人口大国来讲更加重要。
其中太阳能资源在我国非常丰富，其应用具有很好的前景。
光伏并网发电系统是通过太阳能电池板将太阳能转化为电能，并通过并网逆变器将直流电变为与市电同频同相的交流电，并回馈电网。
光伏并网发电系统的核心技术是并网逆变器，在本文中对于单相并网逆变器硬件进行了建摸及设计。
给出了硬件主回路并对各部分的功能进行了分析，同时选用TI公司的DSP芯片TMS320F2812作为控制CPU，阐述了芯片特点及选择的原因。
并对并网逆变器的控制及软件实现进行了研究。
文中对于光伏电池的最大功率跟踪(MPPT)技术作了阐述并提出了针对本设计的实现方法。
最后对安全并网的相关问题进行了分析探讨。
文章的主要内容如下:1.目前国内外光伏发电的现状和发展前景，并对光伏并网发电系统的功能、分类和特点作了简单介绍，对光伏并网发电系统建立了一个总体认识。
2.研究了光伏电池的基本发电原理和输出特性。
重点研究了光伏电池的输出特性和其影响因素，并得出相应的结论。
3.并网逆变器主要包括DC/DC及DC/AC两部分，文中分析了各部分设计重点，明确了选用TI公司的DSP芯片TMS320F2812作为控制CPU的原因及优点，同时给出了控制及软件实现方法。
4.光伏电池发电输出是非线性的，存在输出最大功率(CMPPT)跟踪问题。
本文阐述了常用的最大功率点跟踪方法，并结合本设计提出了改进方法。
使光伏电池工作于最大输出功率点上，获得高效功率输出。
5.在实际太阳能并网发电系统中，太阳能电池的输出及电网的电压是不断波动的，如何实现安全并网以及在运行中对各种故障的检测及报警进行了探讨，重点对“孤岛效应”进行了分析。
光伏发电并网系统设计介绍
光伏发电并网系统设计介绍一、一般规定1.1 光伏系统接入方案应结合电网规划、分布式电源规划，按照就近分散接入与就地平衡消纳的原则进行设计。
1.2 光伏系统宜采用10kV及以下电压等级接入电网。
1.3 光伏系统模式可采用自发自用/余量上网和全额上网两种模式。
1.4 自发自用/余量上网模式的光伏系统并网容量不应超过所接入变压器容量。
1.5 光伏系统接入电压等级应根据装机容量选取，并满足下列要求：1 单个并网点容量为8kWp及以下宜接入220V；2 单个并网点容量为8kWp～400kWp宜接入380V；3 单个并网点容量为400kWp~6MWp宜接入10kV；4 自发自用/余量上网模式总装机容量超过1MWp，宜接入10kV；5 最终并网电压等级应综合参考有关标准和电网实际条件，通过技术经济比选论证后确定。
1.6 光伏系统在变电站低压并网时，单台变压器的并网点不应超过1个，项目规划审批范围内总并网点数量不应超过4个。
1.7 光伏系统在并网处应设置并网专用开关柜（箱），并应设置专用标识和“警告”、“双电源”等提示性文字和符号。
二、10kV并网2.1 10kV光伏系统的并网点应按如下进行选择：1 自发自用/余量上网模式的并网点可为用户开关站、配电室或箱变的10kV母线，如图2.1所示；2 全额上网模式的并网点可为公共电网10kV母线或线路，如图2.2 所示。
图2.1 10kV自发自用/余量上网模式一次系统接线示意图图2.210kV全额上网模式一次系统接线示意图2.2 10kV光伏系统的并网系统一般由光伏进线柜、压变柜、计量柜、并网柜、隔离柜、无功补偿柜及站用电等设备组成。
如图2.3所示。
图2.3 10kV并网系统方案示意图2.3 10kV自发自用/余电上网模式光伏系统的保护及计量配置应符合下列规定：1 光伏并网柜继电保护装置应具有过压、失压（欠压）保护功能，失压保护的电压信号应采集自光伏配电房隔离柜的电压互感器；2 光伏并网柜继电保护装置应具有过频率和低频率保护，保护装置的频率信号应采集自光伏配电房隔离柜的电压互感器；3 光伏并网柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与用户配电房中光伏接入柜继电保护定值相配合；4 用户配电房中的计量柜应设置双向电表，光伏配电房中的计量柜应设置单向电表；5 光伏配电房计量柜的电压互感器宜采用移动小车式安装，电流互感器宜采用固定式安装；6 计量柜应设置三相电压指示仪；7 光伏进线柜宜按一台变压器对应一个光伏接入柜进行设置；8 光伏进线柜应具有变压器的温度保护和瓦斯保护等保护跳闸功能；9 光伏进线柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与光伏配电房光伏并网柜继电保护定值相配合；10 光伏进线柜不应具有检有压合闸功能；11 变压器室和光伏进线柜不在同一箱变内的，变压器室内应设置变压器出线柜；12 容量超过800kVA的变压器出线柜内应设置断路器。
太阳能光伏发电系统课程设计家庭并网光伏发电系统的优化设计
《太阳能光伏发电系统》课程设计课题名称：家庭并网光伏发电系统的优化设计专业班级：学生姓名：学生学号：指导教师：设计时间：沈阳工程学院报告正文目 录第1章 绪论 (3)设计背景 ................................................................................................................................. 3 设计意义 ................................................................................................................................. 3 第2章朝阳市气象资料及地理情况 ............................................................................................. 4 第3章 家用并网型 .. (6)太阳能光伏发电系统的优化设计 ................................................................................. 6 设计方案 (6)家庭太阳能分布式并网发电系统的技术原理 .............................................................. 6 家庭太阳能分布式并网发电系 统的技术原理家庭太阳能布式并网发电系统 ( 以下简称系统) 主要由太阳能电池组、控制器、并网逆变器、蓄电池、电能表等组成，如图 1 所示其中的核心元件是太阳能电池组。
........................................................ 6 负载的计算 ............................................................................................................................. 8 太阳能电池板容量及串并联的设计及选型 . (8)太阳能电池组件数量的计算 ......................................................................................... 9 用户用电电流一般较大，为了使负载能正常工作我们需要并联若干光电池组件。
10KW光伏并网系统设计方案及对策
10KW光伏并网示X工程XX合大太阳能科技XX2021年3月15日目录1、并网光伏系统的原理22、10KW并网光伏系统配置33、光伏组件技术参数44、逆变器技术参数45、安装支架56、系统报价67、相关政策自持68、投资预算和节能分析79、经济效益和经济社会效益分析710、后期维护管理效劳810KW光伏并网工程技术方案1、并网光伏系统的原理系统的根本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V 的交流电，经交流配电箱与用户侧并网，向负载供电。
本工程并网接入系统方案采用380V 低压并网，如图1所示：图1 光伏电站并网发电系统框图图2 光伏电站并网发电示意图2、10KW并网光伏系统配置表1 10KW并网系统配置清单序号零部件名称规格数量备注1 光伏组件250W多晶40块2 安装支架5KW/套2套水泥平顶屋面3 逆变器10KW/380V三相四线1只4 配电箱箱体1只直流断路器4P/1000V/16A 2只交流断路器4P/400V /32A 1只直流浪涌保护器1000V/ 1只交流浪涌保护器4P/400V/20KA 1只5 光伏电缆1*4mm2 200米6 逆变输出电缆3*6+2*4 20米3、光伏组件技术参数光伏系统采用250Wp的多晶硅太阳能电池组件，其参数如下：◆电池材料：多晶硅；◆峰值功率：253W；◆开路电压：37.6V；◆短路电流：8.55A；◆最正确工作电压：31.4V；◆最正确工作电流：7.96A；◆电池组件尺寸：1650×992×50mm◆电池组件重量：21.0 Kg◆电池组成：60片多晶硅电池式串联而成◆满足IEC61215，IEC61730标准◆工作环境温度：－40℃～＋80℃◆正常使用25年后组件输出功率损耗不超过初始值的20%4、逆变器技术参数本系统采用1台10kW逆变器，技术参数如下：表2 10kW逆变器技术参数类别内容规格型号SPV-10KW光伏输入最大光伏输入功率11.7KW最大开路电压780输入电压X围280Vdc~700Vdc最正确效率输入电压>560v最低输入电压350V图3 240Wp多晶硅组件5、安装支架通过地锚栓或水泥根底固定，适用于平屋顶系统和地面系统。
设计光伏发电系统的控制与优化策略
设计光伏发电系统的控制与优化策略光伏发电系统的控制与优化策略对于提高发电效率、减少系统故障、降低能耗以及延长设备寿命等都起着至关重要的作用。
本文将从控制策略和优化策略两方面进行探讨，以期提高光伏发电系统的整体性能。
一、控制策略1. 最大功率点跟踪算法最大功率点是光伏发电系统获得最高实际输出功率的工作状态，因此，确保系统跟踪并保持在最大功率点是至关重要的。
常用的最大功率点跟踪算法包括扰动观察法、增量阻尼法、模糊控制法等。
选择适当的算法来实现最大功率点跟踪，可最大程度地提高光伏发电系统的发电效率。
2. 电池管理系统电池储能系统在光伏发电系统中起到平衡供需、提高系统稳定性的作用。
为了实现对电池的有效管理，需设计合理的电池管理系统。
电池管理系统应包括对电池的充放电控制、剩余容量估算、保护及故障检测等功能。
通过优化电池管理系统，可以提高光伏发电系统的可靠性和储能效率。
3. 并网控制与反馈机制光伏发电系统常常需要将多个发电单元进行并联并入电网，因此，合理的并网控制策略对于系统的安全性和稳定性至关重要。
在并网控制中，需考虑电压、频率等参数的稳定性控制，并实现对电网的响应和调节。
同时，建立良好的反馈机制，及时监测发电系统的运行状态，对异常情况及时做出应对措施。
二、优化策略1. 光伏组件布局优化合理的光伏组件布局可以最大限度地利用太阳能进行发电。
对于大型光伏电站来说，需考虑地形地貌、阴影遮挡等因素，采用合适的布局方式，以提高系统的光电转换效率。
2. 清洁和维护策略定期进行光伏组件的清洗和维护工作是确保系统正常运行的关键。
合理的清洗策略可消除灰尘、杂物等对组件表面的遮挡，提高光伏转换效率。
同时，定期检查和维护电池、逆变器等设备，保持其正常工作状态，延长系统寿命。
3. 功率预测与负荷管理光伏发电系统的功率预测和负荷管理是优化系统运行的重要手段。
通过合理的功率预测模型，可以预测出未来一段时间内的发电功率，为系统的运行调度提供参考。
