LCR测试仪
lcr电桥测试仪原理
lcr电桥测试仪原理LCR电桥测试仪原理引言LCR电桥测试仪是一种常用的电子测试仪器，用于测量电感、电容和电阻的参数。
它基于电桥原理，通过比较待测元件与标准元件的电特性来确定其参数数值。
本文将详细介绍LCR电桥测试仪的工作原理。
一、电桥原理概述电桥原理是基于电流平衡的原理，通过比较电桥两侧的电势差来判断待测元件的电特性。
电桥由四个电阻分支组成，分别为待测元件、标准电阻、可变电阻和定值电阻。
当电桥两侧的电势差为零时，即电流平衡状态，可通过调节可变电阻的阻值来确定待测元件的参数。
二、LCR电桥测试仪的结构LCR电桥测试仪通常由信号源、比较器、显示器和控制器等组成。
信号源产生待测元件的输入信号，比较器用于比较待测元件和标准元件的电特性，显示器用于显示测量结果，控制器用于调节电桥的工作状态。
三、LCR电桥测试仪的工作步骤1. 设置测试参数：选择待测元件的类型（电感、电容或电阻）、测试频率和测试范围等参数。
2. 校准电桥：将标准元件连接到电桥上，通过调节可变电阻使电桥两侧的电势差为零，完成电桥的校准。
3. 连接待测元件：将待测元件连接到电桥上，确保连接正确并稳定。
4. 测量结果：启动电桥测试仪，它会自动测量待测元件的电特性，并在显示器上显示结果。
四、LCR电桥测试仪的应用1. 电感测试：用于测量电感元件的电感值，常用于电子元件的选型和质量检测。
2. 电容测试：用于测量电容元件的电容值，常用于电路板的设计和组装过程中。
3. 电阻测试：用于测量电阻元件的电阻值，常用于电路故障排查和电阻元件的选型。
五、LCR电桥测试仪的优势1. 高精度：采用电桥原理，能够实现对待测元件参数的精确测量。
2. 多功能：可测量电感、电容和电阻等不同类型的元件。
3. 自动化：通过控制器的设置，能够实现自动测量和数据处理。
4. 高效性：测量速度快，适用于大批量元件的生产测试。
六、LCR电桥测试仪的应用领域LCR电桥测试仪广泛应用于电子制造、通信、医疗、航空航天等领域。
HIOKI 3522-50 3532-50 3535 LCR测试仪 说明书
测量频率可调: DC、1mHz~100kHz(3522-50)/42Hz~5MHz(3532-50)3522-50/3532-50)的高速LCR测试仪3535基本精度Z:±0.5%，θ；±0.3°宽频带100kHz~120MHz9700-10 前置放大单元■更宽范围的测量频率3522-50的测量频率可设置成DC 或1mHz~100kHz 、3532-50则可设置成42Hz~5MHz 、4位数分辨率的任意值。
使得进一步接近运作条件的测量、评估。
/3535 L C R H i T E S T E R3522-50/3532-50基本特性3535本机9678连接电缆前置放大单元3535基本性能外部I/O时序图下图（以3532-50为例）显示的是从EXT.I/O获得的触发(TRIG)通过计算机进行外部控制(3535)3535标准配置了RS-232C和GP-IB接口，除了电源ON/OFF以外，ＥＸＴ．Ｉ／ＯＡＣ１００Ｖ、１２０Ｖ、 ２２０Ｖ或２４０Ｖ可选型电源３５３２－５０背面： 启停式传输： 2,400、4,800、9,600、19,200bps 传输方式传输速度测试数据不仅可以输出到打印机，如PC 或时序器。
通过RS-232通过安装选件9593-01、RS-232C 接口、或者GP-IB 接口，除了电通过计算机进行外部控制通过使用市场上有售的标准表格计算软件，输入计算机的测使用表格计算软件的图表通过使用RS-232C 接口，利用EXCEL 将测试数据文件化的采样软件。
从敝公司网页下栽即可■9593-01 RS-232C 接口参数初始画面测量画面上，任意的4项参数的测量值和设置环境一目了然。
通过触摸屏设置和改变测量环境，项目呈深色图像，只需轻触项目或数值，且，设置画面还可以实时显示测量值，的改变而变化。
还能任意放大显示一定距离的场合下的观察。
* 图示例为3522-50的代表性显示画面简易的触摸屏操作应 用测量固体电解质的离子导电率举例应用广泛的选件9143 针夹式探头DC~5MHz9262 测试冶具DC~5MHz9263 SMD测试冶具DC~5MHz高速、低价，适用于生产线的ＬＣＲ测试仪测量精度和范围※条件：温湿度范围23℃±5℃,80%rh或以下(无凝结)接通电源603535 技术参数测量精度和范围（6个月精度保证）精度用Z和θ来规定，其他参数可参照此计算。
LCR测量仪
LCR测量仪LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。
它具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求。
目录测试原理测量步骤测试原理Vx与Vr均是矢量电压表，Rr是理想电阻。
自平衡电桥的意思是：当DUT(Device Under Test)接入电路时，放大器的负反馈配置自动使得OP输入端虚地。
Vx准确测定DUT两端电压（DUT的Low电位是0），Vr与Rr测得DUT电流Ix，由此可计算Zx。
HP4275的测试端Hp,Hc,Lp,Lc（下标c代表current, 下标p代表Potentail)，Guard（接地)的配置可导致测试的误差的差异。
提高精度的方法是:1、Hp,Lp,Hc,Lc尽量接近DUT;2、减小测试电流Ix的回路面积amp;磁通量（关键是分析Ix，要配合使用Guard与Cable最小化回路面积);3、使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容（对地电容不影响测试结果），但是会减少信号线的互容。
Guard与Cable的对地寄生阻抗（Zhg,Zlg) 不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。
测量步骤LCR测试仪一般用于测试电感和电容。
测量步骤如下：设置测试频率测试电压或者电流水平选择测试参数，比如Z、Q、LS（串联电感）、LP（并联电感）、CS(串联电容）、CP（并联电容）、D等仪器校准，校准主要进行开路、短路校准，高档的仪器要进行负载校准选择测试夹具夹具补偿将DUT放在夹具上开始测试。
lcr 测试仪 原理

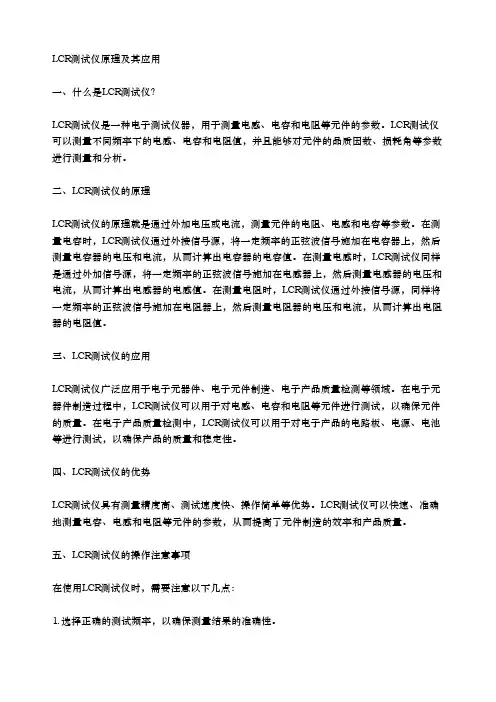

LCR测试仪原理及其应用一、什么是LCR测试仪？LCR测试仪是一种电子测试仪器，用于测量电感、电容和电阻等元件的参数。
LCR测试仪可以测量不同频率下的电感、电容和电阻值，并且能够对元件的品质因数、损耗角等参数进行测量和分析。
二、LCR测试仪的原理LCR测试仪的原理就是通过外加电压或电流，测量元件的电阻、电感和电容等参数。
在测量电容时，LCR测试仪通过外接信号源，将一定频率的正弦波信号施加在电容器上，然后测量电容器的电压和电流，从而计算出电容器的电容值。
在测量电感时，LCR测试仪同样是通过外加信号源，将一定频率的正弦波信号施加在电感器上，然后测量电感器的电压和电流，从而计算出电感器的电感值。
在测量电阻时，LCR测试仪通过外接信号源，同样将一定频率的正弦波信号施加在电阻器上，然后测量电阻器的电压和电流，从而计算出电阻器的电阻值。
三、LCR测试仪的应用LCR测试仪广泛应用于电子元器件、电子元件制造、电子产品质量检测等领域。
在电子元器件制造过程中，LCR测试仪可以用于对电感、电容和电阻等元件进行测试，以确保元件的质量。
在电子产品质量检测中，LCR测试仪可以用于对电子产品的电路板、电源、电池等进行测试，以确保产品的质量和稳定性。
四、LCR测试仪的优势LCR测试仪具有测量精度高、测试速度快、操作简单等优势。
LCR测试仪可以快速、准确地测量电容、电感和电阻等元件的参数，从而提高了元件制造的效率和产品质量。
五、LCR测试仪的操作注意事项在使用LCR测试仪时，需要注意以下几点：1. 选择正确的测试频率，以确保测量结果的准确性。
2. 在测试过程中，应该保持元件的稳定状态，避免元件的温度、湿度等因素对测量结果的影响。
3. 在使用LCR测试仪时，应该遵守操作规程，防止误操作造成元件损坏或测试仪器损坏。
六、结论总之，LCR测试仪是一种重要的电子测试仪器，广泛应用于电子元器件制造、电子产品质量检测等领域。
LCR测试仪具有测量精度高、测试速度快、操作简单等优势，可以提高元件制造的效率和产品质量。
JJF黔-《数字LCR测量仪校准规范》(一)
JJF黔-《数字LCR测量仪校准规范》(一)随着技术的发展和应用范围的不断扩大，测量仪器已经成为各行各业必不可少的工具。
同时，为保证测量的准确性，各种测量仪器的校验也越来越重要。
在此背景下，JJF黔发布了《数字LCR测量仪校准规范》。
一、规范的背景和重要性1.背景LCR测试仪是一种常见的电器测试仪器，主要用于测量电感、电容和电阻等电器元件的OM）值。
随着电路复杂度和元器件种类的增多，数字LCR测试仪器的使用越来越广泛。
2.重要性LCR测试仪器的精度直接关系到测试结果的准确性，而仪器的精度则需要依靠校准来保证。
只有当LCR测试仪器的校准符合规范，才能保证测试结果的正确性，为后续的设计和生产提供可靠的数据。
二、规范的主要内容1.术语和定义规范中首先给出了LRC测试仪器校准相关的术语和定义，明确了不同概念之间的界限和关系。
2.校准要求规范明确了不同测试模式下的校准要求和标准，包括电容、电感和电阻等测试模式的校准要求。
3.校准步骤规范详细说明了LCR测试仪器的校准步骤，要求用户按照规范操作，并记录相关的校准参数、过程和结果等。
4.校准不合格处理规范中还说明了当LCR测试仪器校准不合格时的处理方法。
在校准不合格或者超出规范要求时，应进行故障排除，找到问题，并进行修理、调整或更换。
三、规范贯彻落实的意义和作用1.提高测量精度规范的制定和贯彻落实，可以有效地提高LCR测试仪器的校准精度，保证测试结果的准确性。
2.提高可靠性规范的实施可以帮助用户正确使用和维护LCR测试仪器，避免因操作不当或维护不当引起的测量故障，提高测试结果的可靠性。
3.推动行业发展规范可以帮助企业树立品牌形象，提高产品质量和服务水平，对于促进电器测试仪器行业的健康发展具有积极的推动作用。
总之，JJF黔发布的《数字LCR测量仪校准规范》是电器测试仪器领域的重要文化，有助于提高测试仪器的校准精度和可靠性，推动整个电器测试仪器行业的健康发展。
智能LCR测试仪
激励源：正弦信号源是通过一片DDS合成芯片AD9850来实现， 输出通过带通滤波和阻抗变换作为系统的激励源。 激励频率为100Hz，1KHz，10KHz，幅度为正负4伏。
内阻：一方面，为了能够测试小阻抗，内阻不宜过大。 另一方面，由于运放有一定的带载能力，内阻不能太小。 一般运放的短路电流为15~25mA，本设计中阻抗变换电 路中选择了短路电流为40mA的运放OPA132。这样，在 激励源为正负4V时，确定内阻为100R。
(1)Ｌ,Ｃ,Ｒ的自动识别 (2)标准电阻的自动选择 (3)电压放大倍数的选择 (4)判断波形是否失真
测量误差的分析与处理
(1)随机误差：多周期数据处理 每通道每次采集1K个点的数据（取10个周期）， 每次10个周期的数据一起处理，这样等效于连续 测量10次，然后取平均值作为最后的测试结果。
测量误差的分析与处理
数据处理
由于正弦信号（测试信号）的频率和采样频率是已知的 可以用相关算法或最小二乘法（最佳平方逼近）提取信号 的幅度和相位等参数。这里，我们选用了最小二乘法，效 果不错。
需要注意的是：数据处理的点数应该是整周期的。本设 计中，每个周期采100个点，每次运算1000个点（10个周 期）的数据。
自动参数选择
标准电阻：100R,10K两档.小于10K的阻抗选用100R标准电 阻,大阻抗选用10K标准电阻.
选用继电器作电阻切换(最大导通电阻0.02R). 模拟开关效果不好(导通电阻,漏电流).
I-V变换：选用性价比较高的OPA132。
OPA132的主要特点： （1）JFET输入：输入阻抗10000G。 （2）8M带宽。 （3）高压摆率：20V/us （4）低噪声：8nV（1KHz） （5）低失真：0.00008% （6）短路电流：40mA。
LCR作业指导书
LCR作业指导书一、概述LCR作业指导书旨在为操作人员提供关于LCR（电感电容电阻）测试仪的使用方法和操作流程的详细指导。
本指导书包括LCR测试仪的基本原理、操作步骤、注意事项和故障排除等内容，旨在帮助操作人员正确使用LCR测试仪，提高工作效率和测试准确性。
二、基本原理1. LCR测试仪的基本原理是通过测量电感、电容和电阻的参数来判断被测物体的性质和质量。
2. 电感是指导体中储存磁场能量的能力，单位为亨利（H）。
3. 电容是指导体中储存电场能量的能力，单位为法拉（F）。
4. 电阻是指导体对电流流动的阻碍能力，单位为欧姆（Ω）。
三、操作步骤1. 准备工作a. 确保LCR测试仪已连接到电源，并处于正常工作状态。
b. 确保被测物体已连接到LCR测试仪的测试端口，且连接稳固。
2. 设置测试参数a. 根据被测物体的特性和测试需求，选择合适的测试模式（电感、电容或电阻）。
b. 设置测试频率，根据被测物体的频率响应特性和测试要求进行调整。
c. 设置测试范围，根据被测物体的预期参数范围进行选择。
3. 开始测试a. 点击“开始测试”按钮，LCR测试仪将开始对被测物体进行测试。
b. 在测试过程中，观察LCR测试仪显示屏上的参数数值，并记录下测试结果。
4. 分析结果a. 根据测试结果，判断被测物体的性质和质量是否符合要求。
b. 如有需要，可以进行进一步的数据处理和分析，例如计算平均值、标准差等。
四、注意事项1. 在操作LCR测试仪之前，务必仔细阅读并理解LCR测试仪的操作手册。
2. 在进行测试之前，确保被测物体与LCR测试仪的连接稳固可靠，避免因连接不良导致测试结果不准确。
3. 在设置测试参数时，应根据被测物体的特性和测试需求进行合理选择，避免测试参数设置不当导致测试结果失真。
4. 在测试过程中，应保持测试环境的稳定，避免外界干扰对测试结果的影响。
5. 在测试完成后，及时断开被测物体与LCR测试仪的连接，并将LCR测试仪恢复到待机状态。
LCR作业指导书
LCR作业指导书一、引言LCR作业指导书旨在为操作人员提供L、C、R三种电性能测试仪器的正确操作方法和注意事项，以确保测试结果的准确性和可靠性。
本指导书适用于所有使用LCR测试仪器进行电性能测试的操作人员。
二、测试仪器概述LCR测试仪器是一种用于测量电感（L）、电容（C）和电阻（R）等电性能参数的仪器。
它通过对待测电路施加交流电压或电流，测量电路的相应电压和电流，从而得出电性能参数。
三、测试准备1. 确保测试仪器的外观完好，并进行必要的校准和维护。
2. 确保待测电路符合测试要求，并进行必要的连接和调整。
3. 确保测试环境符合要求，避免干扰和噪声对测试结果的影响。
四、测试步骤1. 打开LCR测试仪器，进行预热和自检。
2. 设置测试参数，包括测试频率、测试信号幅值等。
根据待测电路的特性选择合适的参数。
3. 连接待测电路和测试仪器，确保连接可靠且符合测试要求。
4. 开始测试，记录测试结果。
根据需要可以进行多次测试，取平均值或选择最佳值作为最终结果。
5. 完成测试后，关闭LCR测试仪器，并进行数据处理和分析。
五、注意事项1. 在操作LCR测试仪器时，应注意安全操作规程，避免电击和其他伤害。
2. 在测试前，应仔细阅读待测电路的规格书和相关资料，了解测试要求和限制。
3. 在测试过程中，应注意测试结果的稳定性和一致性，避免误差和偏差的影响。
4. 在测试中，应注意测试环境的温度、湿度等因素对测试结果的影响，并进行必要的校正和修正。
5. 在测试结束后，应及时保存测试数据和记录，以备后续分析和验证使用。
六、常见问题及解决方法1. 测试结果不稳定或波动较大：可能是由于测试环境的干扰或待测电路的问题。
可以尝试更换测试环境或检查待测电路的连接和调整。
2. 测试结果与规格书不符：可能是由于测试参数设置错误或测试仪器故障。
可以仔细检查测试参数和测试仪器的设置，并进行必要的校准和维修。
3. 测试仪器无法正常启动或显示异常：可能是由于电源故障或仪器损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
威日仪器专业元件参数测量仪器研发生产为提高用户测试效率提供最佳服务VR102型L C R测试仪VR1023型LCR+DCR测试仪使用说明书VR102型50Hz~1kHz L C R测试仪该型仪器虽然频率低、频点少，但仍经精心设计，并深入了解了各元件生产厂家的各项测试要求，针对性地设计了实用性极强的多种测试功能，适于做快速高效的批量测试。
该型仪器不具备本说明书中有关直流电阻的测试性能。
VR1023型50Hz~1kHz LCR+DCR测试仪该型仪器独特的设计将交流测试与直流测试电路组合在一起，可一次同时完成元件交流参数和直流电阻的测量和自动分选。
一机二用，显著提高测试效率。
并具备VR102、的分选、样校和其他测试功能。
VR110~VR113型精密L C R测试仪VR1103型~VR1133型精密LCR+DCR测试仪这几型仪器测试频率达10kHz或200kHz，是LCR表中的高档产品。
其中VR111、VR113、VR1113、VR1133还具有可编程测试功能。
－１－目录一概述 11.1性能特点11.2主要技术指标21.2.1仪器测量的基本误差及范围21.2.2仪器的量程、参量测量范围及仪器分机型的说明31.2.3仪器的其它技术指标4二工作原理 5 三结构特征 63.1前面板结构布局63.2后面板结构布局63.3 机箱内结构布局73.4 键功能7四、仪器的使用84.1仪器使用注意事项84.2连接及开机84.3一般测量功能的设置94.3.1常规设置屏的设置步骤94.3.2分选设置屏的设置步骤114.3.3样校设置屏的设置步骤124.4仪器一般测量的步骤124.4.1开路校零和短路校零124.4.2被测件的测量步骤13 －２－一概述VRVR102型仪器是专为对LCR表功能要求不高，而要求售价较低的用户而设计的简易型LCR表。
作为简易型LCR表主要是测试频率低，频率点少，信号电压不能连续调节，且不具备编程测试等功能。
但本仪器仍经精心设计，采用了与高档LCR表相同的矢量电压电流测量原理和四端测试技术，并采用微机控制，是一种全新的智能化元件参数测量仪器。
而VR1023型号仪器则是将作交流测试的VR102型LCR表与VR131型直流电阻测试仪组合在一起，可一次设置、同时完成元件的交流阻抗参数和直流电阻的测试和自动分选，并在一屏内显示交／直流参数，一机二用。
两仪器设计中深入了解了各元件生产厂家的测试要求，针对性地设计了如自动分选、样件校准、等待方式、量程锁定等有用功能，方便元件的大批量测试。
1.1 性能特点➢特殊设计的接线夹真正实现开尔文四端方式测量连接，较好的消除接触电阻及连接引线的影响，保证了本仪器的测量准确度。
➢可按串联、并联两种等效电路模式测量Ｌ、Ｃ、Ｒ、Ｚ、Ｘ、Ｑ、Ｄ、θ等多种参数。
并可显示百分比误差。
➢具有连续、数字滤波、等待、触发多种测量方式，既能适应实验室作精确测量，也能满足工厂生产线进行快速大批量测试。
➢可用多种分选模式同时进行元件的双参量快速自动分选，合格情况可同时给出声、光指示。
➢独特的样件校准功能，可使本仪器与各种不同型号不同原理的阻抗测量仪器取得一致的测量结果。
并可消除环境温度、湿度对测量的影响。
1.2 主要技术指标1.2.1 仪器测量的基本误差及范围当环境温度为0～40℃，相对湿度≤75%，仪器经校准后六个月内保证以下测量误差(开机预热30分钟，并经过规定的短路、开路校零)。
a）电阻R、电感L、电容C、电抗X、阻抗Z和r (DCR)的测量误差：±(0.04％＋0.06％×A×B×Kz×K f×K v＋0.005％×|T－20℃|＋显示末位2个数)式中：A：量程误差因子当N／4≤M≤4N时：A = 1－３－－４－1+2f 3f 当M ＜N ／4时： A = N ／4M 当M ＞4N 时： A = M ／4N其中：M 为参量测量值，N 为量程基准参数值（见表2）。
B ：参量误差因子：对电阻R ： B = 1+Q 或B = 1+1／D 对电感L 、电容C 、电抗X ：B = 1+1／Q 或B = 1+D 对阻抗Z 、DCR ： B = 1其中：Q 为被测件的Q 值，D 为被测件的损耗。
Kz ：测速误差因子慢速： Kz = 1 中速： Kz = 1.5 快速： Kz = 3K f ： 频率误差因子当测试频率＜1kHz 时： Kf =对r (DCR ): K f =1其中f 为以kHz 为单位的测试频率。
K v ：测试信号电压误差因子信号电压≥1V 时： K v = 1 信号电压= 0.25V 时： K v = 4 T ： 环境温度（℃）b ） Q 值Q 、损耗D 、相角θ的测量误差式中各误差因子的意义与前式相同，除B 、E 按下式计算外，其它误差因子的计算与数值也与前式相同。
±[(0.004＋0.001×A ×B ×Kz ×K f ×V f ＋0.005％×|T －20℃|)×E ＋显示末位2个数]B ：参量误差因子对Q 值Q ： B = (1+Q +Q 2) 对损耗D ： B = (1+D +D 2) 对相角θ： B = 1 E ：参量误差因子对Q 值Q 、损耗D ： E = 1 对相角θ： E = 180°／π－５－1.2.2 仪器的量程、参量测量范围及仪器分机型的说明： 仪器的量程基准参数及参量测量范围如下表：量程 一 二三四五自动 源内阻 10Ω 1k Ω 100K Ω 量程基准参数ＮR (r )X Z 10Ω 1k Ω 100k Ω L 1.6mH ／f 0.16H ／f 16H ／f C 16μF ／f 160nF ／f 1.6nF ／f 参数测量范围R (r ) X Z 0.01m Ω ～10Ω 10Ω ～100Ω 100Ω ～1k Ω 1K Ω ～10k Ω 10K Ω ～999M Ω 0.01m Ω ～999M Ω L 1nH ~ 1.6mH ／f( 1.6mH ~ 16mH )／f( 16mH ~ 0.16H )／f( 0.16H ~ 1.6H )／f( 1.6H ~ 99KH )／f1nH ~ 99 k HC 16μF ／f ～999mF ( 1.6μF ~ 16μF )／f (160nF ~ 1.6μF )／f (16nF ~ 160nF )／f (0.001pF ~ 16Nf )／f 0.001pF ～999mFQ D 0.001m ～9999 θ－90°～0°～＋90°式中：f 为以kHz 作单位的测试频率1.2.3 仪器的其它技术指标：测量频率点频率准确度 50、60、100、120、1k 共5频点, ±0.01％ 测量信号电压 0.25、1.0V ±10%±0.01V （源电阻前测量） 测量速率慢速S ：0.7次／秒、中速M ：2.5次／秒、快速F ：7次／秒电源及功率 220V ±10％，50±0.5 Hz , ≤30W外形尺寸重量 320⨯240⨯100mm ³, 约5kg预热时间开机即可工作,预热30分钟后保证准确度和稳定性连续工作时间 可长期连续工作使用环境按国标《GB6587.1-86电子测量仪器环境试验总纲》中环境分组II 组条件 温度: 0～+40℃湿度:≤80％RH (+40℃) 气压: 86～106 kPa二 工 作 原 理本仪器采用矢量电压电流比对被测元件进行阻抗参数的测量。
图1是其电路结构方框图。
信号发生器产生频率高度稳定的正弦波，其频率、幅度均由计算机根据操作者的设置进行控制。
测试信号在被测件两端产生电压Vz ，而流经被测件ViVzRs Zx ⨯=－６－液晶显示屏示键键盘盘的测试信号电流，在I ／V 变换电路中的标准取样电阻Rs 上产生电压Vi由： 即可算出被测元件的阻抗值。
但由于测试信号为交流 信号，故电压Vz 、Vi 均为矢量，需按矢量电压测量。
本仪器由计算机控制发出与测试信号严格同步、相互位相差90°的两组方波信号控制相敏检波电路可精确分出被测电压的实部和虚部值，再经过高精度 A ／D 变换电路就可得出两被测矢量电压的精密数值。
再由计算机计算就可得出被测件的各种阻抗参数值。
VR1023仪器测量直流电阻时，由高精度直流稳压源，通过转换开关加予被测元件两端。
元件两端电压和流经被测元件的电流均经直流斩波器转换为交流信号，之后就与交流参数测试的电路合在一起。
既简化了电路，又可有效的消除直流测试难以消除的电路漂移，提高了直流电阻测量的稳定性和准确度。
三 结 构 特 征3.1 前面板结构布局面板上有显示屏、测量接线端、键盘、指示灯等。
显示屏采用2*20字符液晶屏，测量接线端用一只4芯航空插座连接特制的四端测试夹具接通被测件。
键盘共有20只按键完成仪器的设置和测量等功能。
幅度 控制计 算 机 电源 滤 波功 放 信号 发生器 被测件 I ／Ｖ 变 换 Vi 放 大 Vx 放 大 多路转换 液晶 A ／D 变换 键盘 相敏检波 增益控制图1 精密测试仪电路结构图 直流 稳压源 交直流 变换开关 直流斩 波电路－７－电源开关 电源插座 保险丝座触发信号插座 通讯接口插座(无)写保护开关(无)图3 仪器后板外观图保护接地柱电源板 电源变压器测量主板3.2 后面板结构布局仪器的后面板装有电源插座（AC220V ）、电源开关、保险丝（0.5A/250V保险丝）、通讯接口插座，触发信号（脚踏开关）插座和写保护开关等。
3.3 机箱内结构布局机箱内装有主测量板、通讯板、电源板、变压器等。
主测量板上有用于调节信号源幅度和液晶屏灰度的电位器。
3.4 键功能本仪器共有20只按键，各键功能如下：数字键：共11只，包括0～9, 和•键，供输入数字用。
输入键：键入数值参数后，按此键完成输入。
设置键：按此键进入一般测量功能的一般设置屏。
转换键：在设置过程中进行参量选择或功能转换。
→键和←键：向左或向右移动光标，选择设置项目。
测量键：按此键启动测量。
开路调零键和短路调零键：进行开路调零及短路调零。
清除键：按此键清除已输入的错误数据。
－８－四仪器的使用4.1 仪器使用注意事项1、开机前应详细阅读本用户手册。
2、检查接入电源是否与本仪器要求的电源电压（AC220V）相一致。
为确保安全和提高测量稳定性，应将后面板接地接线柱可靠接地。
3、液晶显示屏的对比度随环境温度变化会有改变，此时应调整主板上电位器（电位器位置请参照机箱结构图），以获得最佳显示效果。
4、本仪器具有短路校零和开路校零功能，但每一频率点都需单独校零。
