lcr测试仪使用方法图解
LCR测试仪操作指导书
1、目的：
规范操作员正确操作，减少事故发生率，确保产品符合要求。
2、范围：
使用于LCR 测试仪的操作。
3、操作方法：
3.1 接入市电220V/AC ，开启电源开关； 3.2 开机需热机1分钟方可进入工作状态； 3.3 按键图示及显示窗口说明
3.4 按待测元件选择相应档位（开机初始界面为电容测试档）； 3.5 主显示屏：显示测试数据信息及工作状态；
3.6 屏幕功能选择键：这附加按键配合屏幕右边相应功能进行选择；
3.7 返回主屏：所有条件设定好后都需按此键返回主屏主可进行记录数据； 3.8 上下左右调整：上下可调整数值增加或减小，左右即光标左右移动；
3.9 数字键：当所设定条件可直接利用数字键输入所需数值再选择相应倍值即可； 3.10 确定键：在输入好相应条件后，按下此键完成设定，再按下返回主屏即可测试； 3.11 退格键：如输入数据有误，可按此键进行清除； 3.12 锁定键：按下此键可锁定屏幕，以防误操作。
4、设备点检：
设备操作人员于正常工作日每天使用前，按《设备点检记录表》中各项要求进行点检.
5、相关记录表格： 《设备点检记录表》
主显示屏 电源开关 返回主屏
系统键 功能设定 退出键
锁定键
退格键
确定键
屏幕功能选择键 返回键 上下左右调整键 数字键。

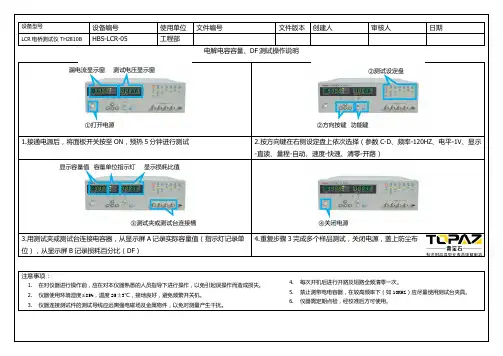

TH2810LCR 操作说明
注意事项：
1. 2. 3. 在对仪器进行操作前，应在对本仪器熟悉的人员指导下进行操作，以免引起误操作而造成损失。 仪器使用环境湿度≤85%，温度 25±3℃，接地良好，避免频繁开关机。 仪器连接测试件的测试导线应远离强电磁场及金属物件，以免对测量产生干扰。
4. 5. 6.
每次开机后进行开路及短路全频清零一次。 禁止测带电电容器，在较高频率下（如 10KHZ）应尽量使用测试台夹具。 仪器需定期点检，经校准后方可使用。
2.按方向键在右侧设定盘上依次选择（参数 C-D、频率-120HZ、电平-1V、显示 -直读、量程-自动、速度-快速、清零-开路）
显示损耗比值
③测试夹或测试台连接槽
④关闭电源
3.用测试夹或单 位），从显示屏 B 记录损耗百分比（DF）
4.重复步骤 3 完成多个样品测试，关闭电源，盖上防尘布
设备型号 LCR 电桥测试仪 TH2810B
设备编号 HBS-LCR-05
使用单位 工程部
文件编号
文件版本
创建人
审核人
日期
电解电容容量、DF 测试操作说明
漏电流显示窗 测试电压显示窗 ②测试设定盘
①打开电源
②方向按键 功能键
1.接通电源后，将面板开关按至 ON，预热 5 分钟进行测试
显示容量值 容量单位指示灯 亮
LCR测试仪操作标准书
审核：
制定：段威
元斗电子（东莞）有限公司
SUPERGEM Electronics （DongGuan）Co., Ltd
仪器、仪表操作标准手册
仪器名称 制定部门 制定日期
LCR 测试仪 LCR-816 研发部 2006 年 6 月 13 日
仪器编号 版 页 本 次
暂无
A 3/2
核准：
审核：
元斗电子（东莞）有限公司
SUPERGEM Electronics （DongGuan）Co., Ltd
仪器、仪表操作标准手册
仪器名称 制定部门 制定日期
LCR 测试仪 LCR-816 研发部 2006 年 6 月 13 日
仪器编号 版 页 本 次
暂无
A 1/2
LCR-800 測試儀使用說明
接通電源，打開 LCR 測試儀開關，測試儀進入自檢狀態，預熱 5 分鍾。根據 檢測的元件來選澤不同的功能： 一 測試電阻部分 通過調節儀器的 MODE 按鈕，將顯示屏膜切換如下圖所示再調節 MUNU 按鈕，接 著按 SETTING 鍵 ，來調節 VOLT 電壓。輸入右邊鍵盤於所測元件相對應的電壓(一 般情況下電壓為 1 V)，按 ENTRE 鍵確認。最後通過選擇左邊的 EXIT 鍵退出。 選擇右邊數字鍵盤 FREQ 鍵(參看圖 4) 輸入於所測元件相對應的頻率(一般情況下 ， 頻率 為 1KHZ )，按 ENTE R確 認。 用 LCR 測試儀所帶的測試接線夾分別接在電阻的兩只引腳上，按右 邊數字鍵盤 START 鍵開始測試。屏幕上所顯示的數字就為測試的結果。 二 測試電容部分 2.1 通過調節儀器 的 MODE 按 鈕，將顯示屏 膜切換如右 圖所示再調 節 MUNU 按 鈕，接著按 SETTING 鍵，來調節 VOLT 電 壓。輸入右邊鍵盤於所測元件相對應的電壓，按 ENTRE 鍵確認。最後通 過選擇左邊的 EXIT 鍵退出。
lcr测试仪使用指导书
LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。
它可以帮助用户快速准确地测试和分析被测元件的特性。
本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。
目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。
通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。
根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。
1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。
LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。
根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。
1.3 测试元件设置参数完成后，即可开始测试元件。
按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。
待测元件的电感、电容和电阻值将显示在仪器屏幕上。
2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。
它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。
这一功能大大简化了用户的操作步骤，并提高了测试效率。
2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。
常见的测量模式包括串联模式、并联模式、自动模式等。
用户可以根据需要选择合适的模式进行测量，并获取相应的结果。
2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。
用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。
3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。
自动元件分析仪(精密LCR数字电桥)20.
H.在使用过程中，出现异常状况请立即切断电源停止使用，并通知相关管理员。
注：黑底部分为显示屏显示，加粗部分为按键部分。
批准:审核:拟制:
自动元件分析仪／精密ＬＣＲ数字电桥操作规程
1、开机
按面板上左下角电源开关按钮［POWER］仪器开启，显示开机画面即可。
2、基本参数设置
A.按键[LCRZ]，显示屏幕出现<元件测量显示〉页面；
B.使用方向按键移动光标（光标：面板上的、、、）到功能区域，当前区域显示为Cp-D，此时Cp-D、Cp-Q、Cp-Rp和更多1/6，会显示在屏幕右方区域。
C.对应的软键（软键：显示屏右方对应的按键）更多1/6按到出现所需的功能，对应的软键输入。
D.移动光标到频率区域，根据作业指导书参数，用数字键输入后按软键对应的单位输入便可。
E.移动光标到电平区域，操作与频率相同。
F.移动光标到量程区域，此时显示屏显示为（AUTO）、右方显示“+”和“－”对应的软键加减调节量程。
lcr测试仪使用方法图解
lcr 测试仪使用方法图解
lcr 测试仪使用方法图解
1、准备好LCR 测试仪，白色按钮是开关
2、一般常用的按钮是ZLCR 可以变换主测功能，然后就是DQe 可以变换辅助测量功能
3、将外设连接头准备好
4、按图上的方式连接好电脑和lcr
5、这是测试仪屏幕上会显示测量数据
6、开始测量就可以了
LCR 测试仪如何才能校正误差
为了减少测量误差，LCR 测试仪具有若干校正功能。
校正值根据频率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。
这里，对零点校正和负荷校正进行解说。
零点校正：当LCR 测试仪的零点漂移对于测量值不能忽略时，就需要进行零点校正。
因为零点漂移会随着电缆和电极的物理配置不同而变化，所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极间隔等相同。
负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不能够忽略的测量误差，那幺可以进行负荷校正，以提高测量精确度。
即使对于没有负荷校正功能的LCR 测试仪，也能够对各个阻抗量程和频率求取校正系数，自己进行校正。
为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部件。
在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到的测量值为Zms，那幺就按照以下公式来求出校正系数。
电感测试方法 lcr
电感测试方法lcr
电感测试方法LCR是测量电感器的电感值、内阻和频率响应的方法，通常使用LCR（电感（L）、电容（C）、电阻（R））测试仪器进行测量。
该方法利用交流电源在待测电感上施加信号，测量电感的阻抗、相位和频率，然后通过计算得出电感的电感值、内阻和频率响应等参数。
具体实施步骤如下：
1.将电感器连接到LCR测试仪器的测试夹子上，确保连接正确并牢固。
2.选择合适的测试频率，并设置测试仪器上的参数。
3.开始测试，测试仪器会通过施加信号在电感上测量其电感值、内阻和频率响应等参数。
4.根据测试结果，可以对电感器进行深入分析和优化设计。
需要注意的是，在进行电感测试时，应保持测试环境稳定，并尽可能避免干扰因素的干扰，以确保测试结果的准确性。
lcr数字电桥测试仪使用方法
lcr数字电桥测试仪使用方法LCR数字电桥测试仪（又称为LCR表）是一种电子测试仪器，它可以测量电路中电容、电感和电阻的参数。
由于其能够快速准确地测量各种电子元器件的尺寸参数，LCR数字电桥测试仪广泛应用于电子行业的元器件测试、电子产品的质量控制、研究机构的分析测试等领域。
本文就LCR数字电桥测试仪的使用方法作一详细介绍。
一、LCR数字电桥测试仪基本结构LCR数字电桥测试仪主要分为三部分：测量电路、控制电路和显示电路。
测量电路采用了双端电压源，其中一端通过导体传导至电路待测部分，另一端作为电路参考点。
控制电路，包括控制系统和控制电路，主要用于控制和操作测量电路。
显示电路，主要用于反映测量结果，包括显示屏和显示电路。
二、LCR数字电桥测试仪原理LCR数字电桥测试仪通过测量测试电路中的电容、电感和电阻，以及测量电路和参考端之间的电压来测量电子元器件的参数。
首先，先将测得的参照电压和检测电压进行比较，如果参照电压大于检测电压，则表明待测电路存在一定的电容或者电感；反之，若参照电压小于检测电压，则表示待测电路存在一定的电阻。
根据测量的数据，通过控制电路的计算和显示电路的处理，可以准确地确定待测电路的电容、电感和电阻值。
三、LCR数字电桥测试仪使用方法（1）检查测试仪及测试电路：在使用LCR数字电桥测试仪之前，首先应检查测试仪及测试电路，以确保测试仪处于完好状态，且测试电路连接正确无误。
（2）调节测试电压大小：在使用LCR数字电桥测试仪测量电容和电感之前，需要先将测试电压调节到适当的大小。
一般会根据测试的电容量或电感量的大小来调节测试电压，其可以通过LCR数字电桥测试仪中的触发设置功能实现。
（3）按照测试要求进行测量：当测试电压调节后，就可以开始测量实际的电容和电感了，可以根据测量要求，选择不同的测量参数、测量模式和测量范围，以达到测量的要求。
（4）结果处理：最后，当测量完毕后，可以检查测量结果，通过LCR数字电桥测试仪的软件功能，可以进行测量数据的处理，分析出对应的电容、电感和电阻参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。
这里，对零点校正和负荷校正进行解说。
零点校正：当LCR测试仪的零点漂移对于测量值不能忽略时，就需
要进行零点校正。因为零点漂移会随着电缆和电极的物理配置不同而变化，
所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极
间隔等相同。
负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不
能够忽略的测量误差，那幺可以进行负荷校正，以提高测量精确度。即使对
于没有负荷校正功能的LCR测试仪，也能够对各个阻抗量程和频率求取校正
系数，自己进行校正。
为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部
件。在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到
lcr测试仪使用方法图解
lcr测试仪使用方法图解
1、准备好LCR测试仪，白色按钮是开关
2、一般常用的按钮是ZLCR可以变换主测功能，然后就是DQe可以
变换辅助测量功能
3、将外设连接Biblioteka 准备好4、按图上的方式连接好电脑和lcr
5、这是测试仪屏幕上会显示测量数据
6、开始测量就可以了
LCR测试仪如何才能校正误差
的测量值为Zms，那幺就按照以下公式来求出校正系数。
