LCR测试仪的应用
lcr测试仪使用指导书
LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。
它可以帮助用户快速准确地测试和分析被测元件的特性。
本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。
目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。
通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。
根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。
1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。
LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。
根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。
1.3 测试元件设置参数完成后，即可开始测试元件。
按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。
待测元件的电感、电容和电阻值将显示在仪器屏幕上。
2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。
它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。
这一功能大大简化了用户的操作步骤，并提高了测试效率。
2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。
常见的测量模式包括串联模式、并联模式、自动模式等。
用户可以根据需要选择合适的模式进行测量，并获取相应的结果。
2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。
用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。
3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。
lcr数字电桥测电阻原理
lcr数字电桥测电阻原理LCR数字电桥测电阻原理引言：在电学领域中，电阻是一个重要的基本元件。
测量电阻的方法有很多，其中之一就是使用LCR数字电桥。
LCR数字电桥是一种精确测量电阻值的仪器，本文将介绍LCR数字电桥测电阻的原理及其应用。
一、LCR数字电桥的基本原理LCR数字电桥是一种基于交流电桥原理的测量仪器。
它通过将待测电阻与已知电阻进行比较，从而测量出待测电阻的值。
LCR数字电桥的基本原理可以概括为以下几个步骤：1.1 建立电桥平衡条件在测量电阻之前，首先需要建立电桥平衡条件。
这一步是通过调节电桥上的其他元件（如电容、电感等）来实现的。
当电桥平衡时，电桥的两个待测端点之间的电势差为零。
1.2 测量电桥平衡时的电阻值在电桥平衡时，通过测量电桥上的已知电阻和待测电阻之间的电压差，可以得到待测电阻的值。
这一步是通过电桥上的检测仪器来完成的，其原理是将电桥平衡时的电压差转化为电阻值。
1.3 显示电阻值测量完成后，LCR数字电桥会将测得的电阻值显示在屏幕上。
这样，用户就可以直观地了解到待测电阻的数值。
二、LCR数字电桥的特点和优势LCR数字电桥相比于传统的模拟电桥具有以下几个特点和优势：2.1 数字化显示LCR数字电桥采用数字化显示，能够直观地呈现测量结果，减少了读数误差。
同时，数字化显示也方便了数据的存储和处理。
2.2 自动测量LCR数字电桥具有自动测量功能，能够自动调整电桥平衡，提高了测量的准确性和效率。
用户只需要简单设置待测电阻的范围和精度，仪器就能够自动完成测量过程。
2.3 多功能LCR数字电桥不仅可以测量电阻，还可以测量电容和电感等其他元件的数值。
这使得LCR数字电桥具有更广泛的应用领域。
2.4 精确度高LCR数字电桥采用了先进的测量技术和精密的电路设计，能够实现高精度的测量。
它的测量精度通常在0.1%以内，能够满足大多数实际测量需求。
三、LCR数字电桥的应用领域LCR数字电桥在科研、教育和工业生产等领域都有广泛的应用。

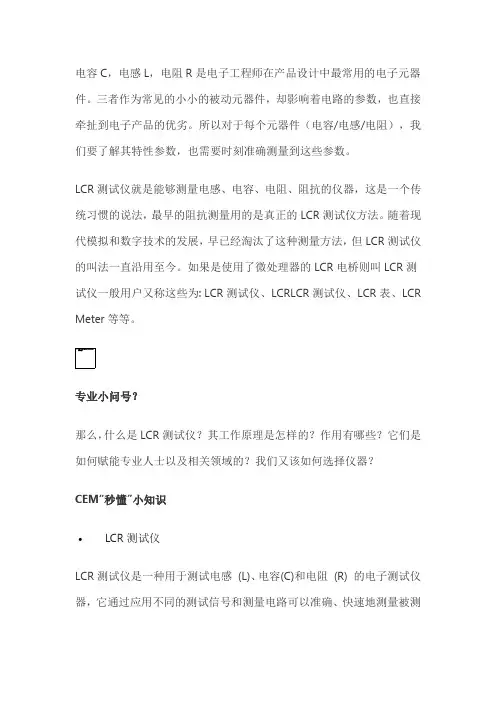

1分钟了解LCR测试仪
电容C，电感L，电阻R是电子工程师在产品设计中最常用的电子元器件。
三者作为常见的小小的被动元器件，却影响着电路的参数，也直接牵扯到电子产品的优劣。
所以对于每个元器件（电容/电感/电阻），我们要了解其特性参数，也需要时刻准确测量到这些参数。
LCR测试仪就是能够测量电感、电容、电阻、阻抗的仪器，这是一个传统习惯的说法，最早的阻抗测量用的是真正的LCR测试仪方法。
随着现代模拟和数字技术的发展，早已经淘汰了这种测量方法，但LCR测试仪的叫法一直沿用至今。
如果是使用了微处理器的LCR电桥则叫LCR测试仪一般用户又称这些为: LCR测试仪、LCRLCR测试仪、LCR表、LCR Meter等等。
专业小问号？那么，什么是LCR测试仪？其工作原理是怎样的？作用有哪些？它们是如何赋能专业人士以及相关领域的？我们又该如何选择仪器？CEM“秒懂”小知识•LCR测试仪LCR测试仪是一种用于测试电感(L)、电容(C)和电阻(R) 的电子测试仪器，它通过应用不同的测试信号和测量电路可以准确、快速地测量被测元件的电学特性。
LCR 测试仪广泛应用于电子、通信、电力等领域，对于测试元器件的质量和性能具有重要作用。
•电子元器件主动元器件和被动元器件是电子元器件的两大分类。
主动元器件是指能够主动控制电流和电压的电子元器件，通常需要外部电源供电。
主动元器件根据功能可以分为放大器件、开关器件和调节器件，如晶体管、二极管.集成电路等，被动元器件是指不能主动控制电流和电压的电子元器件，不需要外部电源供电。
被动元器件根据功能可以分为电阻器件、电容器件和电感器件。
其中被动电子元件在电子电路中起到了重要的作用，它们常常与主动电子元件一起组成完整的电路系统，实现各种功能。
•结构及功能LCR测试仪主要基于交流信号发生器和测量单元组成。
在测量过程中，LCR测试仪会向待测元件发送一定频率的交流信号，并测量该信号在元件两端产生的电压差。
通过分析信号频率、幅度和相位差，LCR测试仪可以计算出待测元件的阻抗特性。

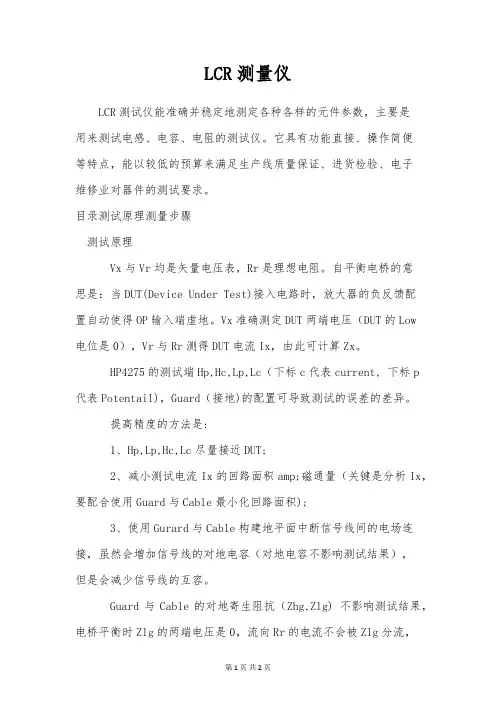

LCR测量仪
LCR测量仪LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。
它具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求。
目录测试原理测量步骤测试原理Vx与Vr均是矢量电压表，Rr是理想电阻。
自平衡电桥的意思是：当DUT(Device Under Test)接入电路时，放大器的负反馈配置自动使得OP输入端虚地。
Vx准确测定DUT两端电压（DUT的Low电位是0），Vr与Rr测得DUT电流Ix，由此可计算Zx。
HP4275的测试端Hp,Hc,Lp,Lc（下标c代表current, 下标p代表Potentail)，Guard（接地)的配置可导致测试的误差的差异。
提高精度的方法是:1、Hp,Lp,Hc,Lc尽量接近DUT;2、减小测试电流Ix的回路面积amp;磁通量（关键是分析Ix，要配合使用Guard与Cable最小化回路面积);3、使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容（对地电容不影响测试结果），但是会减少信号线的互容。
Guard与Cable的对地寄生阻抗（Zhg,Zlg) 不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。
测量步骤LCR测试仪一般用于测试电感和电容。
测量步骤如下：设置测试频率测试电压或者电流水平选择测试参数，比如Z、Q、LS（串联电感）、LP（并联电感）、CS(串联电容）、CP（并联电容）、D等仪器校准，校准主要进行开路、短路校准，高档的仪器要进行负载校准选择测试夹具夹具补偿将DUT放在夹具上开始测试。
lcr测试仪使用方法图解
lcr 测试仪使用方法图解
lcr 测试仪使用方法图解
1、准备好LCR 测试仪，白色按钮是开关
2、一般常用的按钮是ZLCR 可以变换主测功能，然后就是DQe 可以变换辅助测量功能
3、将外设连接头准备好
4、按图上的方式连接好电脑和lcr
5、这是测试仪屏幕上会显示测量数据
6、开始测量就可以了
LCR 测试仪如何才能校正误差
为了减少测量误差，LCR 测试仪具有若干校正功能。
校正值根据频率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。
这里，对零点校正和负荷校正进行解说。
零点校正：当LCR 测试仪的零点漂移对于测量值不能忽略时，就需要进行零点校正。
因为零点漂移会随着电缆和电极的物理配置不同而变化，所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极间隔等相同。
负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不能够忽略的测量误差，那幺可以进行负荷校正，以提高测量精确度。
即使对于没有负荷校正功能的LCR 测试仪，也能够对各个阻抗量程和频率求取校正系数，自己进行校正。
为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部件。
在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到的测量值为Zms，那幺就按照以下公式来求出校正系数。

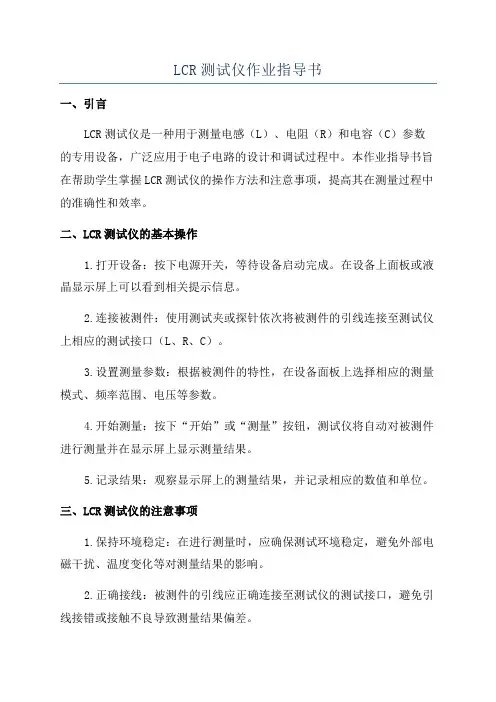

LCR测试仪作业指导书
LCR测试仪作业指导书一、引言LCR测试仪是一种用于测量电感（L）、电阻（R）和电容（C）参数的专用设备，广泛应用于电子电路的设计和调试过程中。
本作业指导书旨在帮助学生掌握LCR测试仪的操作方法和注意事项，提高其在测量过程中的准确性和效率。
二、LCR测试仪的基本操作1.打开设备：按下电源开关，等待设备启动完成。
在设备上面板或液晶显示屏上可以看到相关提示信息。
2.连接被测件：使用测试夹或探针依次将被测件的引线连接至测试仪上相应的测试接口（L、R、C）。
3.设置测量参数：根据被测件的特性，在设备面板上选择相应的测量模式、频率范围、电压等参数。
4.开始测量：按下“开始”或“测量”按钮，测试仪将自动对被测件进行测量并在显示屏上显示测量结果。
5.记录结果：观察显示屏上的测量结果，并记录相应的数值和单位。
三、LCR测试仪的注意事项1.保持环境稳定：在进行测量时，应确保测试环境稳定，避免外部电磁干扰、温度变化等对测量结果的影响。
2.正确接线：被测件的引线应正确连接至测试仪的测试接口，避免引线接错或接触不良导致测量结果偏差。
3.防止共模干扰：当测试仪与其他设备共用电源或地线时，要注意防止共模干扰对测量结果的影响。
4.注意雷电静电：雷电和静电可能对测试仪造成损坏，因此在雷雨和静电较为严重的环境下，应避免使用测试仪。
5.遵循安全操作规程：在使用LCR测试仪时，应遵循相关的安全操作规程，确保人身安全和设备的正常运行。
四、常见问题及解决方法1.测量结果异常：若测量结果异常（如偏差较大），首先检查被测件的连接是否正确，引线是否接触良好。
若问题仍存在，可以尝试使用其他测量模式或调整测量参数。
2.设备无法开机：若测试仪无法正常开机，首先检查电源是否连接正常，电池是否充电，然后尝试按下复位键或者重新插拔电源。
3.频率选择错误：在测量电感和电容时，要选择适当的频率范围。
频率选择不当可能导致测量结果的偏差。
请查阅设备说明书或相关资料，确定适合被测件的频率范围。
lcr 测试仪 原理
LCR测试仪原理及其应用一、什么是LCR测试仪？LCR测试仪是一种电子测试仪器，用于测量电感、电容和电阻等元件的参数。
LCR测试仪可以测量不同频率下的电感、电容和电阻值，并且能够对元件的品质因数、损耗角等参数进行测量和分析。
二、LCR测试仪的原理LCR测试仪的原理就是通过外加电压或电流，测量元件的电阻、电感和电容等参数。
在测量电容时，LCR测试仪通过外接信号源，将一定频率的正弦波信号施加在电容器上，然后测量电容器的电压和电流，从而计算出电容器的电容值。
在测量电感时，LCR测试仪同样是通过外加信号源，将一定频率的正弦波信号施加在电感器上，然后测量电感器的电压和电流，从而计算出电感器的电感值。
在测量电阻时，LCR测试仪通过外接信号源，同样将一定频率的正弦波信号施加在电阻器上，然后测量电阻器的电压和电流，从而计算出电阻器的电阻值。
三、LCR测试仪的应用LCR测试仪广泛应用于电子元器件、电子元件制造、电子产品质量检测等领域。
在电子元器件制造过程中，LCR测试仪可以用于对电感、电容和电阻等元件进行测试，以确保元件的质量。
在电子产品质量检测中，LCR测试仪可以用于对电子产品的电路板、电源、电池等进行测试，以确保产品的质量和稳定性。
四、LCR测试仪的优势LCR测试仪具有测量精度高、测试速度快、操作简单等优势。
LCR测试仪可以快速、准确地测量电容、电感和电阻等元件的参数，从而提高了元件制造的效率和产品质量。
五、LCR测试仪的操作注意事项在使用LCR测试仪时，需要注意以下几点：1. 选择正确的测试频率，以确保测量结果的准确性。
2. 在测试过程中，应该保持元件的稳定状态，避免元件的温度、湿度等因素对测量结果的影响。
3. 在使用LCR测试仪时，应该遵守操作规程，防止误操作造成元件损坏或测试仪器损坏。
六、结论总之，LCR测试仪是一种重要的电子测试仪器，广泛应用于电子元器件制造、电子产品质量检测等领域。
LCR测试仪具有测量精度高、测试速度快、操作简单等优势，可以提高元件制造的效率和产品质量。
lcr 数字电桥损耗因子
lcr 数字电桥损耗因子摘要：1.LCR 数字电桥的概述2.LCR 数字电桥的性能特点3.LCR 数字电桥的技术参数4.LCR 数字电桥的操作方法5.LCR 数字电桥的应用场景正文：LCR 数字电桥是一种通用阻抗测量仪器，具有高精度和高测试范围的特点。
它可以测量电感L、电容C 和电阻R 等多种参数，适用于生产线质量保证、进货检验以及实验室高精确度测量等场景。
LCR 数字电桥的性能特点主要体现在其高精度、宽测试范围和稳定可靠的信号源等方面。
首先，LCR 数字电桥采用带宽一增益乘积原理测量高频小功率晶体三极管特征频率，从而实现高精度的测量。
其次，LCR 数字电桥可以测量多个频率点，最高可达10kHz，并且具备202 大字符LCD 显示，方便用户操作和读取数据。
此外，LCR 数字电桥还采用晶体控制点频振荡器作为信号源，搭配高增益、低噪声选频放大器作为指示系统，使得仪器在工作过程中非常稳定可靠。
LCR 数字电桥的技术参数主要包括测量范围、测量频率、显示分辨率等。
在测量范围方面，LCR 数字电桥可以测量电阻、电容、电感等多种参数；在测量频率方面，LCR 数字电桥可以测量10MHz、30MHz 等多个频率点；在显示分辨率方面，LCR 数字电桥采用202 大字符LCD 显示，可以清晰地显示测量数据。
LCR 数字电桥的操作方法相对简单，用户只需根据仪器界面的提示进行操作即可。
首先，用户需要将待测元件连接到LCR 数字电桥的测试端口；然后，选择适当的测量模式和频率点；最后，读取LCD 显示屏上的测量数据。
在整个操作过程中，用户需要注意保持待测元件和测试端口的清洁，以确保测量结果的准确性。
LCR 数字电桥的应用场景非常广泛，主要包括生产线质量保证、进货检验、实验室高精确度测量等。
在生产线上，LCR 数字电桥可以帮助工程师快速、准确地检测元器件的质量，确保产品质量；在进货检验环节，LCR 数字电桥可以帮助采购人员对供应商提供的产品进行抽检，以确保供应商提供的产品符合要求；在实验室中，LCR 数字电桥可以为科研人员提供高精度的测量数据，帮助他们进行科学研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 LCR测试仪的应用
（7）等效电路方式 可选择串联（SER）或并联（PAR）两种等效电
路来测量。通过“SER/PAR”键切换。
（8）量程设定 TH2811D在100Ω源内阻时，共使用5个量程（30Ω， 100Ω，1kΩ，10kΩ、100kΩ）。 TH2811D在30Ω源内阻时，共使用6个量程（10Ω， 30Ω，100Ω，1 kΩ，10 kΩ、100 kΩ）。
TH2811D型LCD测试仪的主要性能指标如下： C：0.2% (1+ Cx/Cmax+ Cmin/Cx )(1+Dx )( 1+ks+kv+kf )； L： 0.2% (1+ Lx/Lmax+ Lmin/Lx )(1+1/Qx )( 1+ks+kv+kf )； Z： 0.2% (1+ Zx/Zmax+ Zmin/Zx )(1+ks+kv+kf )； R： 0.2%(1+ Rx/Rmax+ Rmin/Rx )(1+Qx)(1+ks+kv+kf )； D： 0.0020(1+ Zx/Zmax+ Zmin/Zx )(1+Dx+Dx2 )(1+ks+kv+kf )； Q： 0.0020(1+ Zx/Zmax+ Zmin/Zx )(Qx+1/Qx )(1+ks+kv+kf )；
3.2 LCR测试仪的应用
2．TH2811D型LCD测试仪的操作面板
3.2 LCR测试仪的应用
（1）仪器商标及型号。 （2）LCD液晶显示屏：显示测量结果，测量条件等信息。 （3）电源开关(POWER)。 （4）测试按键
① PARA键：测量参数选择键。 ② FREQ键：频率设定键。 ③ LEVEL键：电平选择键。 ④ 30/100键：信号源内阻选择键。 ⑤ SPEED键：测量速度选择键。 ⑥ SER/PAR键：串并联等效方式选择键。 ⑦ RANGE键：量程锁定/自动设定键。 ⑧ OPEN键：开路清零键。 ⑨ SHORT键：短路清零键。 ⑩ ENTER键：开路/短路清零确认键。
3.2 LCR测试仪的应用
（2）测试信号频率准确度 提供4个测试频率：100 Hz，120 Hz，1 kHz和
10 kHz。 频率准确度为0.02%。
（3）测试信号电平稳定度 测试信号电平稳定度：0.3 Vrms±10%； 1.0Vrms±10%。
（4）输出阻抗：30Ω±5%；100Ω±5%。
3.2 LCR测试仪的应用
10 kΩ 10kΩ-100kΩ
1
1 kΩ 1kΩ-10kΩ
2
100Ω 100Ω-1kΩ
3
30Ω 15Ω-100Ω
4
10Ω 0Ω-15Ω
5
3.2 LCR测试仪的应用
（5）显示屏的显示内容
① 主参数指示；② 信号源内阻显示；③ 量程指示； ④ 串并联模式指示；⑤ 测量速度显示；⑥ 测量信号 电平指示；⑦ 测量信号频率指示；⑧ 主参数测试结 果显示；⑨ 主参数单位显示；⑩ 副参数测试结果显 示； ⑾ 副参数指示。
3.2 LCR测试仪的应用
3.2 LCR测试仪的应用
（4）频率的设定 提供4种常用测试频率：100 Hz，120 Hz，1 kHz和10
kHz。通过“FREQ” 键来选择相应的频率。 （5）测试信号电压选择 提供2个常用测试信号电压：0.3 V 和1.0 V。当前测试信
号电压显示在LCD下方的信号电压指示区域。通过 “LEVEL”键，测试信号电压在0.3 V和1.0V之间切换。 （6）信号源内阻选择 可提供30Ω和100Ω两种信号源内阻供用户选择，通过 “30/100”键切换。
3.2 LCR测试仪的应用
3.2 LCR测试仪的应用
LCR测试仪又称LCR数字电桥，主要用 来测量电阻的阻值、电感器的电感量及 品质因数Q、电容器的电容量及损耗因 数D等。是电子产品生产企业用来进货检 验，以及电子元器件生产企业用于产线 上快速检测的仪器。
3.2 LCR测试仪的应用
1．TH2811D型LCD测试仪的主要性能指标 （1）测量精度
3．TH2811D型LCR测试仪操作说明 （1）被测件的接入方式 LCR测试仪提供四个测试端子： Hcur：电流激励高端； Hpot：电压取样高端； Lpot：电压取样低端； Lcur：电流激励低端。
测试电缆和夹具
3.2 LCR测试仪的应用
① 二端测量法
存在引线电感和电阻、引线间电容及金属外壳引入 的误差，通常用于测量高阻抗。在被测阻抗很高时， 外壳的悬浮电导引入的误差不应忽视。 ② 四端测量法 可以消除引线电阻、电感和接触的影响，可对小阻抗 进行较准确的测量，但它也存在外壳悬浮的影响。
3.2 LCR测试仪的应用
③ 五端测量法 保护端与仪器机壳相连，可以用于保护或屏蔽接地连
接。将被测元件屏蔽以解决外壳悬浮的影响。
3.2 LCR测试仪的应用
（2）测量速度的选择 提供FAST，MED和SLOW 3种测试速度供用户选择。一
般情况下测试速度越慢，仪器的测试结果越稳定，越 准确。FAST：每秒约12次；MED：每秒约5.1次； SLOW：每秒约2.5次。通过“SPEED”键来进行测试速 度的设定。 （3）参数设定 在一个测试循环内可同时测量被测阻抗的两个不同的 参数组合。主要有以下四种测量参数组合（主参数-副 参数）：L-Q，C-D，R-Q和Z-Q。通过“PARA”键来选 择相应的测量参数。
3.2 LCR测试仪的应用
100Ω内阻各量程的有效测量范围
量程 有效测量范围 档级
100 kΩ 100kΩ-100MΩ 0
10 kΩ 10kΩ-100kΩ 1
1 kΩ
1kΩ-10kΩ 2
100Ω
50Ω-1kΩ围
量程
有效测量范围 档级
100 kΩ 100kΩ-100MΩ 0
（5）测量显示范围
参数 L C
频率 100Hz、120Hz
1kHz 10kHz 100Hz、120Hz 1kHz 10kHz R Q D
测量范围 1H～9999H 0.1H～999.9H 0.01H～99.99H 1pF～19999F 0.1pF～1999.9F 0.01pF～19.99F 0.1m～99.99M 0.0001 ～9999 0.0001～9.999
