课时跟踪检测二十八-电磁感应现象-楞次定律
电磁感应的现象法拉第定律和楞次定律
电磁感应的现象法拉第定律和楞次定律电磁感应的现象：法拉第定律和楞次定律电磁感应是指通过变化的磁场引起电场和电流的产生的现象。
电磁感应现象的研究对于我们理解电磁学的基本原理具有重要意义。
在电磁感应的研究中，法拉第定律和楞次定律是两个基础理论，本文将围绕这两个定律进行详细的探讨。
一、法拉第定律法拉第定律是描述磁场变化引起电动势产生的定律，它的数学表达式为：ε = -dΦ/dt其中，ε表示电动势，Φ表示磁通量，t表示时间。
根据法拉第定律，只有在磁场发生变化的情况下才会产生电动势。
根据法拉第定律，我们可以解释一些常见的电磁感应现象。
例如，当一个磁场与一个闭合线圈相交，而该磁场的强度发生变化时，线圈中就会产生感应电流。
这就是电磁感应现象中的电磁感应发电原理。
二、楞次定律楞次定律是描述磁场变化引起感应电流方向的定律，它的数学表达式为：ε = -dΦ/dt = -d(BA)/dt其中，ε表示感应电动势，Φ表示磁通量，t表示时间，B表示磁场的强度，A表示感应电路的面积。
根据楞次定律，当磁场发生变化时，感应电动势的方向使得由其产生的感应电流产生一个磁场，该磁场的磁通量与原来的磁场的变化趋势相反，从而阻碍了磁场变化的过程。
三、电磁感应实验为了验证法拉第定律和楞次定律，我们可以进行一些简单的电磁感应实验。
例如，我们可以将一个线圈与一个磁铁放置在一起，并通过测量线圈两端的电压来观察磁场变化对电动势的影响。
在实验过程中，我们可以改变磁铁的位置、线圈的匝数或者磁铁的磁场强度，然后记录相应的电动势值。
通过实验数据的分析，我们可以验证法拉第定律和楞次定律的正确性。
四、应用领域电磁感应的定律在现实生活中有着广泛的应用。
例如，发电机原理就是基于电磁感应的定律工作的。
在发电机中，通过旋转线圈剧烈改变磁通量，从而产生了交流电。
这种原理被广泛应用于电力工程中。
此外，电磁感应的定律也被应用于电磁感应加热、电磁感应刹车等领域。
在电磁感应加热中，我们可以通过改变感应线圈的电流来控制被加热物体的温度。

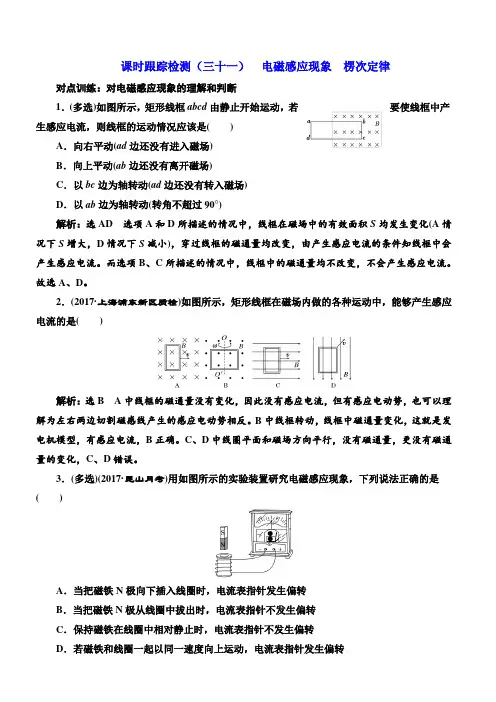

2018版高考物理一轮复习训练：课时跟踪检测(三十一)电磁感应现象_楞次定律_(有解析)
课时跟踪检测（三十一）电磁感应现象楞次定律对点训练：对电磁感应现象的理解和判断1．(多选)如图所示，矩形线框abcd由静止开始运动，若要使线框中产生感应电流，则线框的运动情况应该是()A．向右平动(ad边还没有进入磁场)B．向上平动(ab边还没有离开磁场)C．以bc边为轴转动(ad边还没有转入磁场)D．以ab边为轴转动(转角不超过90°)解析：选AD选项A和D所描述的情况中，线框在磁场中的有效面积S均发生变化(A情况下S增大，D情况下S减小)，穿过线框的磁通量均改变，由产生感应电流的条件知线框中会产生感应电流。
而选项B、C所描述的情况中，线框中的磁通量均不改变，不会产生感应电流。
故选A、D。
2．(2017·上海浦东新区质检)如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是()解析：选B A中线框的磁通量没有变化，因此没有感应电流，但有感应电动势，也可以理解为左右两边切割磁感线产生的感应电动势相反。
B中线框转动，线框中磁通量变化，这就是发电机模型，有感应电流，B正确。
C、D中线圈平面和磁场方向平行，没有磁通量，更没有磁通量的变化，C、D错误。
3．(多选)(2017·昆山月考)用如图所示的实验装置研究电磁感应现象，下列说法正确的是()A．当把磁铁N极向下插入线圈时，电流表指针发生偏转B．当把磁铁N极从线圈中拔出时，电流表指针不发生偏转C．保持磁铁在线圈中相对静止时，电流表指针不发生偏转D．若磁铁和线圈一起以同一速度向上运动，电流表指针发生偏转解析：选AC当把磁铁N极向下插入线圈时，穿过线圈中的磁通量在变化，故线圈中会产生感应电流，电流表指针发生偏转，选项A正确；当把磁铁N极从线圈中拔出时，线圈中也会产生感应电流，故选项B错误；保持磁铁在线圈中相对静止时，线圈中的磁通量没变化，故无感应电流产生，所以电流表指针不发生偏转，选项C正确；若磁铁和线圈一起以同一速度向上运动，线圈与磁铁没有相对运动，故穿过线圈的磁通量也不变，电路中无感应电流，电流表指针不发生偏转，选项D错误。

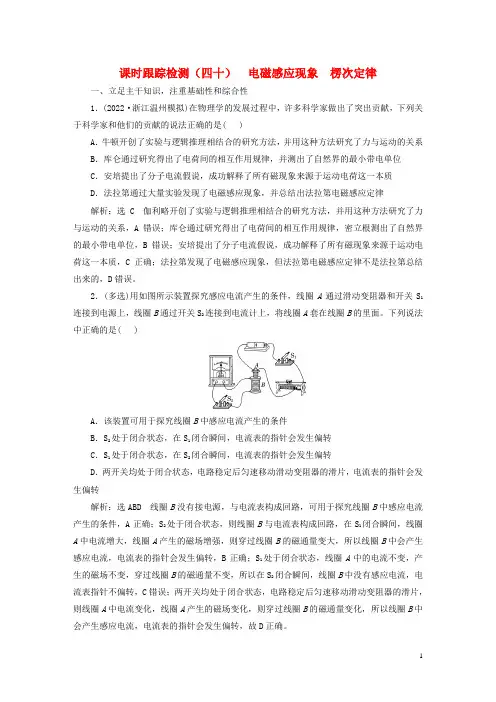

新课标2023版高考物理一轮总复习课时跟踪检测四十电磁感应现象楞次定
课时跟踪检测（四十）电磁感应现象楞次定律一、立足主干知识，注重基础性和综合性1．(2022·浙江温州模拟)在物理学的发展过程中，许多科学家做出了突出贡献，下列关于科学家和他们的贡献的说法正确的是( )A．牛顿开创了实验与逻辑推理相结合的研究方法，并用这种方法研究了力与运动的关系B．库仑通过研究得出了电荷间的相互作用规律，并测出了自然界的最小带电单位C．安培提出了分子电流假说，成功解释了所有磁现象来源于运动电荷这一本质D．法拉第通过大量实验发现了电磁感应现象，并总结出法拉第电磁感应定律解析：选 C 伽利略开创了实验与逻辑推理相结合的研究方法，并用这种方法研究了力与运动的关系，A错误；库仑通过研究得出了电荷间的相互作用规律，密立根测出了自然界的最小带电单位，B错误；安培提出了分子电流假说，成功解释了所有磁现象来源于运动电荷这一本质，C正确；法拉第发现了电磁感应现象，但法拉第电磁感应定律不是法拉第总结出来的，D错误。
2．(多选)用如图所示装置探究感应电流产生的条件，线圈A通过滑动变阻器和开关S1连接到电源上，线圈B通过开关S2连接到电流计上，将线圈A套在线圈B的里面。
下列说法中正确的是( )A．该装置可用于探究线圈B中感应电流产生的条件B．S2处于闭合状态，在S1闭合瞬间，电流表的指针会发生偏转C．S1处于闭合状态，在S2闭合瞬间，电流表的指针会发生偏转D．两开关均处于闭合状态，电路稳定后匀速移动滑动变阻器的滑片，电流表的指针会发生偏转解析：选ABD 线圈B没有接电源，与电流表构成回路，可用于探究线圈B中感应电流产生的条件，A正确；S2处于闭合状态，则线圈B与电流表构成回路，在S1闭合瞬间，线圈A中电流增大，线圈A产生的磁场增强，则穿过线圈B的磁通量变大，所以线圈B中会产生感应电流，电流表的指针会发生偏转，B正确；S1处于闭合状态，线圈A中的电流不变，产生的磁场不变，穿过线圈B的磁通量不变，所以在S2闭合瞬间，线圈B中没有感应电流，电流表指针不偏转，C错误；两开关均处于闭合状态，电路稳定后匀速移动滑动变阻器的滑片，则线圈A中电流变化，线圈A产生的磁场变化，则穿过线圈B的磁通量变化，所以线圈B中会产生感应电流，电流表的指针会发生偏转，故D正确。

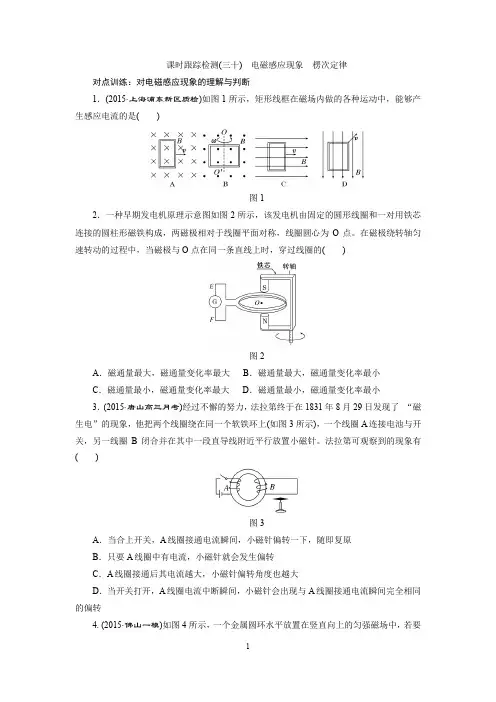

三维设计届高三物理一轮复习课时跟踪检测电磁感应现象楞次定律
课时跟踪检测(三十)电磁感应现象楞次定律对点训练：对电磁感应现象的理解与判断1．(2015·上海浦东新区质检)如图1所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是()图12．一种早期发电机原理示意图如图2所示，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，线圈圆心为O点。
在磁极绕转轴匀速转动的过程中，当磁极与O点在同一条直线上时，穿过线圈的()图2A．磁通量最大，磁通量变化率最大B．磁通量最大，磁通量变化率最小C．磁通量最小，磁通量变化率最大D．磁通量最小，磁通量变化率最小3．(2015·唐山高三月考)经过不懈的努力，法拉第终于在1831年8月29日发现了“磁生电”的现象，他把两个线圈绕在同一个软铁环上(如图3所示)，一个线圈A连接电池与开关，另一线圈B闭合并在其中一段直导线附近平行放置小磁针。
法拉第可观察到的现象有()图3A．当合上开关，A线圈接通电流瞬间，小磁针偏转一下，随即复原B．只要A线圈中有电流，小磁针就会发生偏转C．A线圈接通后其电流越大，小磁针偏转角度也越大D．当开关打开，A线圈电流中断瞬间，小磁针会出现与A线圈接通电流瞬间完全相同的偏转4. (2015·佛山一模)如图4所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如箭头所示方向的瞬时感应电流，下列方法可行的是()图4A．使匀强磁场均匀增大B．使圆环绕水平轴ab如图转动30°C．使圆环绕水平轴cd如图转动30°D．保持圆环水平并使其绕过圆心的竖直轴转动对点训练：应用楞次定律判断感应电流的方向5. (2015·青岛测试)多年来物理学家一直设想用实验证实自然界中存在“磁单极子”。
磁单极子是指只有S极或只有N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。
如图5所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路。
2018年秋高三物理第一轮复习课时跟踪练：第十章第一讲电磁感应现象楞次定律_含解析
第十章电磁感应第一讲电磁感应现象楞次定律课时跟踪练A组基础巩固1.(2017·广州五校联考)如图所示，闭合线圈abcd水平放置，其面积为S，匝数为n，线圈与匀强磁场B夹角为θ＝45°.现将线圈以ab边为轴顺时针转动90°，则线圈在初、末位置磁通量的改变量的大小为()A．0 B.2BSC.2nBS D．无法计算解析：设初位置时穿过线圈的磁通量为正，则初位置时：Φ1＝BS sin θ＝2 2BS，末位置时：Φ2＝－BS cos θ＝－22BS，则初、末位置磁通量的改变量的大小为：ΔΦ＝|Φ2－Φ1|＝2BS，故B正确．答案：B2．(多选)绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、开关相连，如图所示．线圈上端与电源正极相连，闭合开关的瞬间，铝环向上跳起．则下列说法中正确的是()A．若保持开关闭合，则铝环不断升高B．若保持开关闭合，则铝环停留在某一高度C．若保持开关闭合，则铝环跳起到某一高度后将回落D．如果电源的正、负极对调，观察到的现象不变解析：铝环跳起是开关S闭合时，铝环上产生的感应电流与通电螺线管上的电流相互作用而引起的．答案：CD3. (2018·运城模拟)如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中()A．感应电流方向相同，感应电流所受作用力的方向相同B．感应电流方向相反，感应电流所受作用力的方向相反C．感应电流方向相反，感应电流所受作用力的方向相同D．感应电流方向相同，感应电流所受作用力的方向相反解析：当磁铁经过A位置时，线圈中磁通量逐渐增大，由楞次定律可知，线圈中感应电流从左向右看为顺时针方向；当磁铁经过B位置时，线圈中磁通量逐渐减小，由楞次定律可知，线圈中感应电流从左向右看为逆时针方向，由左手定则可判断感应电流所受作用力的方向相同，选项A、B、D错误，选项C正确．答案：C4. (2018·开封模拟)如图所示，质量为m的金属环用线悬挂起来，金属环有一半处于水平且与环面垂直的匀强磁场中，从某时刻开始，磁感应强度均匀减小，则在磁感应强度均匀减小的过程中，关于线拉力大小的下列说法中正确的是()A．大于环重力mg，并逐渐减小B．始终等于环重力mgC．小于环重力mg，并保持恒定D．大于环重力mg，并保持恒定解析：根据楞次定律，感应电流方向是顺时针的，再由左手定则判断，安培力应该竖直向下，线的拉力始终大于环的重力mg.由于磁感应强度均匀减小，根据法拉第电磁感应定律，电动势大小不变，根据闭合电路的欧姆定律，环中电流不变，所以安培力逐渐减小，选项A正确，其余选项均错误．答案：A5. (2018·株洲模拟)如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置．小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大解析：小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中下落时，加速度较小，下落时间较长，选项C正确；由于在P中下落时要克服磁场力做功，机械能有损失，故小磁块落至底部时在P中的速度比在Q中的小，选项D错误．答案：C6. (2018·衡阳模拟)如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点做切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流流向()A．始终由A→B→C→AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→A解析：在线圈以OO′为轴翻转0～90°的过程中，穿过线圈正面向里的磁通量逐渐减小，则感应电流产生的磁场垂直桌面向下，由右手定则可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，则感应电流产生的磁场垂直桌面向上，由右手定则可知感应电流方向仍然为A→B→C→A，A正确．答案：A7. (2018·济南模拟)如图所示，在水平地面下有一条沿东西方向铺设的水平直导线，导线中通有自东向西稳定、强度较大的直流电流．现用一闭合的检测线圈(线圈中串有灵敏电流计，图中未画出)检测此通电直导线的位置，若不考虑地磁场的影响，在检测线圈位于水平面内，从距直导线很远处由北向南沿水平地面通过导线的上方并移至距直导线很远处的过程中，俯视检测线圈，其中的感应电流的方向是()A．先顺时针后逆时针B．先逆时针后顺时针C．先顺时针后逆时针，然后再顺时针D．先逆时针后顺时针，然后再逆时针解析：如图为地下通电直导线产生的磁场的正视图，当线圈在通电直导线正上方的左侧时，由楞次定律知，线圈中感应电流方向为逆时针，同理在右侧也为逆时针，当线圈一部分在左侧一部分在右侧时为顺时针，故D对．答案：D8. (2018·宝鸡模拟)如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式．解析：要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化，在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2.设t时刻的磁感应强度为B，此时磁通量为Φ2＝B·l(l＋v t)．由Φ1＝Φ2得B＝ll＋v tB0.答案：B＝B0ll＋v tB组能力提升9.(2018·南平模拟)如图所示，两个闭合正方形线框A、B的中心重合，放在同一水平面内．当小线框A中通有不断增大的顺时针方向的电流时，对于线框B，下列说法中正确的是()A．有顺时针方向的电流且有收缩的趋势B．有顺时针方向的电流且有扩张的趋势C．有逆时针方向的电流且有收缩的趋势D．有逆时针方向的电流且有扩张的趋势解析：根据右手定则可得，线框A中电流的磁场向里且逐渐增大，根据楞次定律可得，线框B中感应电流的磁场的方向向外，感应电流的方向为逆时针方向，线框A外侧与线框B内侧处产生的磁场方向向外，由楞次定律的推论可知线框B 有扩张的趋势，故D正确．答案：D10.(2017·浙江嘉兴一中测试)如图所示为安检门原理图，左边门框中有一通电线圈，右边门框中有一接收线圈．工作过程中，某段时间通电线圈中存在顺时针方向均匀增大的电流，则()A．无金属片通过时，接收线圈中的感应电流方向为顺时针B．无金属片通过时，接收线圈中的感应电流增大C．有金属片通过时，接收线圈中的感应电流方向为顺时针D．有金属片通过时，接收线圈中的感应电流大小发生变化解析：当通电线圈中存在顺时针方向均匀增大的电流，则通过接收线圈的磁通量增大，根据楞次定律可以知道，接收线圈产生的感应电流为逆时针，由于磁通量均匀增大，则产生的感应电流不变，故选项A、B错误；当有金属片通过时，接收线圈中磁通量仍然增大，故产生的感应电流仍然为逆时针，但是由于金属片中也要产生感应电流，所以接收线圈中的感应电流大小发生变化，故选项C错误，选项D正确．答案：D11．(多选) (2018·烟台模拟)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引()A．向右做匀速运动B．向左做减速运动C．向右做减速运动D．向右做加速运动解析：如题图所示，当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左做减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针方向的感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错．答案：BC12. (2018·枣庄模拟)我国的“嫦娥三号”探月卫星在发射1 533 s 后进入近地点高度为200 km的地月转移轨道．假设卫星中有一边长为50 cm的正方形导线框，由于卫星的调姿由水平方向转至竖直方向，此时地磁场磁感应强度B＝4×10－5 T，方向如图所示．问：(1)该过程中磁通量的改变量是多少？(2)该过程线框中有无感应电流？设线框电阻为R＝0.1 Ω，若有电流则通过线框的电量是多少(sin 37°＝0.6，cos 37°＝0.8)?解析：(1)设线框在水平位置时法线n方向竖直向上，穿过线框的磁通量Φ1＝BS cos 53°＝6.0×10－6 Wb.当线框转至竖直位置时，线框平面的法线方向水平向右，与磁感线夹角θ＝143°，穿过线框的磁通量Φ2＝BS cos 143°＝－8.0×10－6 Wb，该过程磁通量的改变量大小ΔΦ＝Φ1－Φ2＝1.4×10－5 Wb.(2)因为该过程穿过闭合线框的磁通量发生了变化，所以一定有感应电流．根据电磁感应定律及闭合电路欧姆定律得I－＝E－R＝ΔΦRΔt.通过的电量为q＝I－·Δt＝ΔΦR＝1.4×10－4 C.答案：(1)1.4×10－5 Wb(2)有1.4×10－4 C。

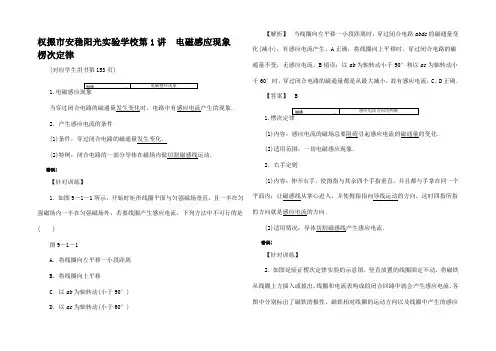

高考物理一轮复习 第九章 第1讲 电磁感现象 楞次律跟踪检测
权掇市安稳阳光实验学校第1讲电磁感应现象楞次定律(对应学生用书第153页)电磁感应现象1.电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象．2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化．(2)特例：闭合电路的一部分导体在磁场内做切割磁感线运动．错误!【针对训练】1．如图9－1－1所示，开始时矩形线圈平面与匀强磁场垂直，且一半在匀强磁场内一半在匀强磁场外，若要线圈产生感应电流，下列方法中不可行的是( )图9－1－1A．将线圈向左平移一小段距离B．将线圈向上平移C．以ab为轴转动(小于90°)D．以ac为轴转动(小于60°)【解析】当线圈向左平移一小段距离时，穿过闭合电路abdc的磁通量变化(减小)，有感应电流产生，A正确；将线圈向上平移时，穿过闭合电路的磁通量不变，无感应电流，B错误；以ab为轴转动小于90°和以ac为轴转动小于60°时，穿过闭合电路的磁通量都是从最大减小，故有感应电流，C、D正确．【答案】B感应电流方向的判断1.(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用范围：一切电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．错误!【针对训练】2．如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是( )【解析】先根据楞次定律“来拒去留”判断线圈的N极和S极．A中线圈上端为N极，B中线圈上端为N极，C中线圈上端为S极，D中线圈上端为S 极，再根据安培定则确定感应电流的方向，A、B、D错误，C正确．【答案】C(对应学生用书第154页)电磁感应现象发生的条件1.磁通量的物理意义(1)磁通量可以理解为穿过某一面积的磁感线的条数．(2)同一平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．2．磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变．(2)回路面积不变，磁场强弱改变．(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变．(2012·杭州模拟)现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图9－1－2所示连接．下列说法中正确的是( )图9－1－2A．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转C．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在零刻度D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转【审题视点】能够引起线圈B中磁通量发生变化的因素有三点：(1)电键的闭合和断开．(2)电键闭合后，线圈A插入或拔出．(3)电键闭合后，滑片P左、右滑动．【解析】电键闭合后，线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化，从而电流计指针偏转，选项A正确；线圈A插入线圈B中后，电键闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B 错误；电键闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流发生变化，线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．【答案】A【即学即用】1.图9－1－3在图9－1－3所示的闭合铁芯上绕有一组线圈，与滑动变阻器、电池构成闭合电路，a、b、c为三个闭合金属圆环，假定线圈产生的磁场全部集中在铁芯内，则当滑动变阻器的滑片左右滑动时，能产生感应电流的金属圆环是( ) A．a、b两个环B．b、c两个环C．a、c两个环 D．a、b、c三个环【解析】当滑片左右滑动时，通过a、b的磁通量变化，而通过c环的合磁通量始终为零，故a、b两环中产生感应电流，而c环中不产生感应电流．故A对．【答案】A楞次定律的理解和应用1.楞次定律中“阻碍”的含义谁阻碍谁感应电流的磁场阻碍引起感应电流的磁通量的变化阻碍什么阻碍的是磁通量的变化，而不是阻碍磁通量本身如何阻碍错误!错误!错误!2．楞次定律的使用步骤(2012·上海高考)为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图9－1－4所示．已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转．图9－1－4(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为__________(填“顺时针”或“逆时针”)．(2)当条形磁铁从图中虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为________(填“顺时针”或“逆时针”)．【审题视点】(1)由磁铁运动的方向确定磁通量的变化情况，由楞次定律确定线圈的N极、S极．(2)由指针偏转的方向确定电流方向．由安培定则确定线圈导线的绕向．【解析】(1)将磁针N极向下插入L时，根据楞次定律L的上方应为N 极．由电流计指针向左偏转，可确定L中电流由b端流入，根据安培定则，俯视线圈，电流为逆时针，线圈绕向为顺时针．(2)将磁针远离L，由楞次定律，线圈L上方仍为N极，由于此时电流计指针向右偏转，可确定L中电流由a端流入．根据安培定则，俯视线圈，电流为逆时针，线圈绕向也为逆时针．【答案】(1)顺时针(2)逆时针楞次定律的推广应用推广表述：感应电流的效果总是阻碍产生感应电流的原因．其具体方式为：(1)阻碍原磁通量的变化——“增反减同”．(2)阻碍相对运动——“来拒去留”．(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”．(4)阻碍原电流的变化(自感现象)——“增反减同”．【即学即用】2．如图9－1－5所示为一个圆环形导体，圆心为O，有一个带正电的粒子沿图中的直线从圆环表面匀速飞过，则环中的感应电流的情况是( )图9－1－5A．沿逆时针方向B．沿顺时针方向C．先沿逆时针方向后沿顺时针方向D．先沿顺时针方向后沿逆时针方向【解析】由于带正电的粒子没有沿直径运动，所以它产生的磁场的磁感线穿过圆环时不能抵消，所以穿过圆环的磁通量开始时向外增加，然后向外减少，根据楞次定律，圆环中感应电流的方向先沿顺时针方向，后沿逆时针方向，故D正确．【答案】D(对应学生用书第155页)楞次定律的综合应用1.规律比较基本现象应用的规律运动电荷、电流产生磁场安培定则磁场对运动电荷、电流的作用左手定则电磁感应部分导体做切割磁感线运动右手定则闭合回路磁通量变化楞次定律2.应用技巧四种记忆方法：(1)“因动而电”——用右手；“因电而动”——用左手．(2)“通电受力用左手，运动生电用右手”．(3)“力”的最后一笔“”方向向左，用左手；“电”的最后一笔“”方向向右，用右手．(4)直接记住“左力右感”．如图9－1－6所示，导轨间的磁场方向垂直于纸面向里，当导线MN 在导轨上向右加速滑动时，正对电磁铁A的圆形金属环B中( )图9－1－6A．有感应电流，且B被A吸引B．无感应电流C．可能有，也可能没有感应电流D．有感应电流，且B被A排斥【潜点探究】(1)导线MN切割磁感线运动时，应用右手定则来判断感应电流的方向．(2)结合导线MN的运动情况判断电磁铁A的磁场变化及通过金属环B的磁通量的变化情况．(3)利用楞次定律判断金属环B中电流方向及磁场方向，从而确定B的受力情况．【规范解答】MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大，根据安培定则知，电磁铁A的左端为N极，且磁场强度逐渐增强，根据楞次定律知，B环中的感应电流产生的内部磁场方向向右，B被A 排斥．故D正确．【答案】D【即学即用】3．(黄山模拟)某实验小组用如图9－1－7所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈时，通过电流计的感生电流方向是( )A．a→G→bB．先a→G→b，后b→G→aC．b→G→aD．先b→G→a，后a→G→b【解析】当条形磁铁自上而下穿过固定的线圈时，穿过线圈的磁通量方向始终竖直向下，大小先增大后减小，根据楞次定律，线圈中产生的感应电流的磁场方向先竖直向上后竖直向下，再根据右手定则可知，线圈中产生的感应电流的方向先是逆时针方向后是顺时针方向(从上往下看)，所以通过电流计的感生电流方向是先b→G→a，后a→G→b.本题答案为D.【答案】D(对应学生用书第155页)●产生感应电流的条件1．如图所示，能产生感应电流的是( )【解析】A图中线圈没闭合，无感应电流；B图中磁通量增大，有感应电流；C图中导线在圆环的正上方，不论电流如何变化，穿过线圈的磁感线相互抵消，磁通量恒为零，也无感应电流；D图中的磁通量恒定，无感应电流．故选B.【答案】B●楞次定律的理解和应用2．(2012·苏州模拟)在一根较长的铁钉上，用漆包线绕上两个线圈A、B，将线圈B的两端接在一起，并把CD段直漆包线沿南北方向放置在静止的小磁针的上方，如图9－1－8所示．下列判断正确的是( )图9－1－8A．开关闭合时，小磁针不发生转动B．开关闭合时，小磁针的N极垂直纸面向里转动C．开关断开时，小磁针的N极垂直纸面向里转动D．开关断开时，小磁针的N极垂直纸面向外转动【解析】开关保持接通时，A内电流的磁场向右；开关断开时，穿过B 的磁感线的条数向右减少，因此感应电流的磁场方向向右，感应电流的方向由C到D，CD下方磁感线的方向垂直纸面向里，小磁针N极向里转动．【答案】C●右手定则的应用3．(2013安师大附中模拟)在北半球，地磁场的水平分量由南向北，竖直分量竖直向下．北京平安大街上，如图9－1－9，某人骑车从东往西行驶，则下列说法正确的是( )A．自行车左车把的电势与右车把的电势等高B．自行车左车把的电势比右车把的电势低C．图中辐条AB此时A端比B端的电势高D．图中辐条AB此时A端比B端的电势低【解析】从东往西，车把切割地磁场的竖直分量，由右手定则知左车把电势高，而辐条切割水平分量，B端电势高，即D正确．【答案】D●楞次定律、右手定则、左手定则、安培定则的综合应用4．(安庆一中模拟)如图9－1－10所示，通电直导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是( )图9－1－10①cd中通有由d→c方向逐渐减小的电流②cd中通有由d→c方向逐渐增大的电流③cd中通有由c→d方向逐渐减小的电流④cd中通有由c→d方向逐渐增大的电流A．①②B．③④C．①③D．②④【解析】若ab受到向左的磁场力，根据楞次定律知金属框和ab围成的回路中的磁通量一定在增加，故不论c→d中电流方向怎样，c→d中的电流一定是增大的，故②、④正确．【答案】D5．如图9－1－11所示，闭合的矩形金属框abcd的平面与匀强磁场垂直，现金属框固定不动而磁场运动，发现ab边所受安培力的方向为竖直向上，则此时磁场的运动可能是( )图9－1－11A．水平向右平动B．水平向左平动C．竖直向上平动D．竖直向下平动【解析】ab边受到的力向上，由左手定则可知，ab上电流的方向由b→a，由楞次定律可得，线框内的磁通量在增加，磁场向右运动，A项正确，B项错误；当磁场上下运动时，线框内的磁通量不变化，不产生感应电流，C、D项错误．【答案】A课后作业(二十六) (对应学生用书第267页) (时间45分钟，满分100分)一、选择题(本题共10小题，每小题7分，共70分．只有一个选项正确．)1.图9－1－12如图9－1－12所示，闭合圆圈导线放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．试分析线圈做如下运动时，能产生感应电流的是( )A．使线圈在纸面内平动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴转动【解析】使线圈在纸面内平动，沿垂直纸面方向向纸外平动或以ac为轴转动，线圈中的磁通量始终为零，不变化，无感应电流产生；以bd为轴转动时，线圈中的磁通量不断变化，能产生感应电流．所以D选项正确．【答案】D2．(哈尔滨九中模拟)绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图9－1－13所示，线圈上端与电源正极相连，闭合电键的瞬间，铝环向上跳起．则下列说法中正确的是( )图9－1－13A．若保持电键闭合，则铝环不断升高B．若保持电键闭合，则铝环停留在某一高度C．若保持电键闭合，则铝环跳起到某一高度后将回落D．如果电源的正、负极对调，观察到的现象不同【解析】若保持电键闭合，磁通量不变，感应电流消失，所以铝环跳起到某一高度后将回落，A、B错，C对；正、负极对调，同样磁通量增加，由楞次定律知，铝环向上跳起，现象不变，D错误．【答案】C3.图9－1－14(2012·杭州统测训练)两根通电直导线M、N都垂直纸面固定放置，通过它们的电流方向如图9－1－14所示，线圈L的平面跟纸面平行，现将线圈从位置A沿M、N连线的中垂线迅速平移到位置B，则在平移过程中，线圈中的感应电流( )A．沿顺时针方向，且越来越小B．沿逆时针方向，且越来越大C．始终为零D．先顺时针，后逆时针【解析】根据直线电流周围磁场磁感线的分布特点．线圈L中的磁通量始终为零，故感应电流始终为零．【答案】C4.图9－1－15如图9－1－15所示，在直线电流附近有一根金属棒ab，当金属棒以b端为圆心，以ab为半径，在过导线的平面内匀速旋转达到图中的位置时( ) A．a端聚积电子B．b端聚积电子C．金属棒内电场强度等于零D．a端电势低于b端电势【解析】因导体棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a端的电势高于b端的电势，b端聚积电子，B正确．【答案】B5.图9－1－16如图9－1－16所示，虚线abcd为矩形匀强磁场区域，磁场方向竖直向下，圆形闭合金属线框以一定的速度沿光滑绝缘水平面向磁场区域运动．如图所示给出的是圆形闭合金属线框的四个可能到达的位置，则圆形闭合金属线框的速度可能为零的位置是( )A．①②B．③④C．①④ D．②③【解析】因为线框在进、出磁场时，线框中的磁通量发生变化，产生感应电流，安培力阻碍线框运动，使线框的速度可能减为零，故①④正确．【答案】C6.甲乙图9－1－17(宁夏石嘴山十七中模拟)如图9－1－17所示，甲、乙两个矩形线圈同处在纸面内，甲的ab边与乙的cd边平行且靠得较近，甲、乙两线圈分别处在垂直纸面方向的匀强磁场中，穿过甲的磁感应强度为B1，方向指向纸面内，穿过乙的磁感应强度为B2，方向指向纸面外，两个磁场可同时变化，当发现ab边和cd边间有排斥力时，磁场的变化情况可能是( )A．B1变小，B2变大 B．B1变大，B2变大C．B1变小，B2变小 D．B1不变，B2变小【解析】ab边与cd边有斥力，则两边通过的电流方向一定相反，由楞次定律可知，当B1变小，B2变大时，ab边与cd边中的电流方向相反．【答案】A7．如图9－1－18所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是( )图9－1－18A．三者同时落地B．甲、乙同时落地，丙后落地C．甲、丙同时落地，乙后落地D．乙、丙同时落地，甲后落地【解析】甲是闭合铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙没有闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，故D正确．【答案】D8.图9－1－19(铜陵模拟)如图9－1－19所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下图中哪一图线所示的方式随时间变化时，可使导体圆环对桌面的压力减小( )【解析】要想使导体圆环对桌面的压力减小，就是要使导体圆环具有竖直向上靠近螺线管的运动趋势，根据楞次定律“来拒去留”原则，穿过导体圆环的磁通量具有减小的趋势，即是要使通电螺线管产生的磁场强度逐渐减小，也就是流过螺线管的感应电流减小，即要使连接螺线管的闭合回路中产生的感应电动势减小，闭合回路的面积不变，所以只要ΔBΔt逐渐减小即可，显然，只有选项A符合题意．本题答案为A.【答案】A9．如图9－1－20所示，在水平地面下有一条沿东西方向铺设的水平直导线，导线中通有自东向西稳定、强度较大的直流电流．现用一闭合的检测线圈(线圈中串有灵敏电流计，图中未画出)检测此通电直导线的位置，若不考虑地磁场的影响，在检测线圈位于水平面内，从距直导线很远处由北向南沿水平地面通过导线的上方并移至距直导线很远处的过程中，俯视检测线圈，其中的感应电流的方向是( )图9－1－20A．先顺时针后逆时针B．先逆时针后顺时针C．先顺时针后逆时针，然后再顺时针D．先逆时针后顺时针，然后再逆时针【解析】如图为地下通电直导线产生的磁场的正视图，当线圈在通电直导线正上方的左侧时由楞次定律知，线圈中感应电流方向为逆时针，同理在右侧也为逆时针，当线圈一部分在左侧一部分在右侧时为顺时针，故D对．【答案】D10．(阜阳模拟)如图9－1－21所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是( )图9－1－21A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右【解析】根据楞决定律“来拒去留”的原则，当条形磁铁靠近线圈时，穿过线圈的磁通量逐渐增大，线圈为阻碍增大，一方面具有水平向右以“拒绝”磁铁靠近的运动趋势，另一方面具有竖直向下远离条形磁铁的运动趋势，所以刚开始“F N先大于mg，运动趋势向右”；最后条形磁铁要远离线圈，穿过线圈的磁通量逐渐减小，线圈为阻碍减小，一方面具有水平向右以“留住”磁铁远去的运动趋势，另一方面具有竖直向上靠近条形磁铁的运动趋势，所以后来“F N 小于mg，运动趋势仍然向右”．本题答案为D.【答案】D二、非选择题(本题共2小题，共30分．计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位．)11．(14分)如图9－1－22所示，匀强磁场区域宽为d，一正方形线框abcd 的边长为l，且l＞d，线框以速度v通过磁场区域，从线框进入到完全离开磁场的时间内，线框中没有感应电流的时间是多少？图9－1－22【解析】从线框进入到完全离开磁场的过程中，当线框bc边运动至磁场右边缘至ad边运动至磁场左边缘过程中无感应电流．此过程位移为：l－d故t＝l－dv.【答案】l－dv12.图9－1－23(16分)如图9－1－23所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形．为使MN 棒中不产生感应电流，从t＝0开始，磁感应强度B应怎样随时间t变化？请推导出这种情况下B与t的关系式．【解析】要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋vt)由Φ1＝Φ2得B＝B0ll＋vt.【答案】B＝B0ll＋vt。
高考物理一轮复习 第10章 第1单元 电磁感应现象 楞次定律课时跟踪检测
课时跟踪检测(二十九) 电磁感应现象楞次定律高考常考题型：选择题＋实验题＋计算题一、单项选择题1．(2014·全国卷新课标Ⅰ)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( )A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化2．(2012·北京高考)物理课上，老师做了一个奇妙的“跳环实验”。
如图1，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。
闭合开关S的瞬间，套环立刻跳起。
某同学另找来器材再探究此实验。
他连接好电路，经重复试验，线圈上的套环均未动。
对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是( )图1A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同3.如图2，均匀带正电的绝缘圆环a与金属圆环b同心共面放置。
当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )图2A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转4．(2014·广东高考)如图3所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置。
小磁块先后在两管中从相同高度处由静止释放，并落至底部。
则小磁块( )图3A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大5.(2015·江苏徐州摸底)如图4所示，长直导线与矩形导线框固定在同一平面内，直导线中通有图示方向电流。
10.1 电磁感应现象 楞次定律
10.1 电磁感应现象楞次定律概念梳理：一、磁通量1．定义：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式：Φ＝BS.适用条件：(1)匀强磁场；(2)S为垂直磁场的有效面积．3．磁通量是标量．4．磁通量的意义：(1)磁通量可以理解为穿过某一面积的磁感线的条数．(2)同一平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．二、电磁感应现象1．电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．2．产生感应电流的条件：表述1：闭合回路的一部分导体在磁场内做切割磁感线的运动．表述2：穿过闭合回路的磁通量发生变化．3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．【注意】当回路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象，且产生感应电动势的那部分导体或线圈相当于电源．三、感应电流方向的判断1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体棒切割磁感线产生感应电流．考点一磁通量的计算【例1】写出下图中磁通量的表达式Φ＝ΦABCD＝Φabcd＝Φ圆＝Φ线圈＝【练习】如图所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电直导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将 ()A．逐渐变大B．逐渐减小C．始终为零D．不为零，但始终保持不变考点二电磁感应现象能否发生的判断1．磁通量发生变化的四种常见情况(1)磁场强弱不变，回路面积改变；(2)回路面积不变，磁场强弱改变；(3)磁场强弱和回路面积同时改变；(4)回路面积和磁场强弱均不变，但二者的相对位置发生改变．2．判断流程：(1)确定研究的闭合回路．(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ.(3)⎩⎨⎧ Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧ 回路闭合，有感应电流不闭合，无感应电流，但有感应电动势【例1】试分析下列各种情形中，金属线框或线圈里能否产生感应电流？【练习】如图所示，一个U 形金属导轨水平放置，其上放有一个金属导体棒ab ，有一个磁感应强度为B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是 ( )A ．ab 向右运动，同时使θ减小B ．使磁感应强度B 减小，θ角同时也减小C ．ab 向左运动，同时增大磁感应强度BD ．ab 向右运动，同时增大磁感应强度B 和θ角(0°<θ<90°)【例2】如图所示，在直线电流附近有一根金属棒ab ，当金属棒以b 端为圆心，以ab 为半径，在过导线的平面内匀速旋转到达图中的位置时( )A ．a 端聚积电子B ．b 端聚积电子C ．金属棒内电场强度等于零D ．U a >U b【练习】某架飞机在我国上空匀速巡航时，机翼保持水平，飞机高度不变．由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为U 1，右方机翼末端处的电势为U 2 ( )A ．若飞机从西往东飞，U 1比U 2高B ．若飞机从东往西飞，U 2比U 1高C ．若飞机从南往北飞，U 1比U 2高D ．若飞机从北往南飞，U 2比U 1高【练习】如图所示，线框abcd 在匀强磁场中匀速向右平动时，关于线框中有无感应电流、线框的ad 两端有无感应电动势、电压表中有无示数的说法正确的是( )A ．线框中无感应电流，ad 两端无感应电动势，电压表无示数B．线框中无感应电流，ad两端有感应电动势，电压表无示数C．线框中有感应电流，ad两端无感应电动势，电压表无示数D．线框中无感应电流，ad两端有感应电动势，电压表有示数考点三感应电流方向的判断一．利用楞次定律判断感应电流的方向1．楞次定律中“阻碍”的含义：①谁阻碍谁：感应电流的磁场阻碍引起感应电流的磁通量的变化；②阻碍什么：阻碍的是磁通量的变化，而不是阻碍磁通量本身；③如何阻碍：当磁通量增加时，感应电流的磁场方向与原磁场的方向相反；当磁通量减少时，感应电流的磁场方向与原磁场的方向相同；④阻碍效果：阻碍并不是阻止，只是延缓了磁通量的变化，这种变化将继续进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课时跟踪检测(二十八)电磁感应现象楞次定律
一、选择题
1．(2014·苏北联考)如图1所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B两位置时，线圈中()
图1
A．感应电流方向相同，感应电流所受作用力的方向相同
B．感应电流方向相反，感应电流所受作用力的方向相反
C．感应电流方向相反，感应电流所受作用力的方向相同
D．感应电流方向相同，感应电流所受作用力的方向相反
2．(2012·海南高考)如图2，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属环中穿过。
现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ。
设环经过磁铁上端和下端附近时细线的张力分别为T和T，重力加速度大小为g，则() 21
图2
A．T>mg，T>mg21B．T<mg，T<mg21C．T>mg，T<mg21D．T<mg，T>mg213．(2012·北京高考)物理课上，老师做了一个奇妙的“跳环实验”。
如图3，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。
闭合开关S的瞬间，套环立刻跳起。
某同学另找来器材再探究此实验。
他连接好电路，经重复试验，线圈上的套环均未动。
对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()
图3
A．线圈接在了直流电源上
B．电源电压过高
C．所选线圈的匝数过多
D．所用套环的材料与老师的不同
4．(2014·北京丰台期末)如图4是一种焊接方法的原理示意图。
将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊工件就焊接在一起。
我国生产的自行车车轮圈就是用这种办
法焊接的。
下列说法中正确的是()
图4
A．线圈中的电流是很强的恒定电流
B．线圈中的电流是交变电流，且频率很高
C．待焊工件焊缝处的接触电阻比非焊接部分电阻小
D．焊接工件中的感应电流方向与线圈中的电流方向总是相反
5.如图5所示，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a()
图5
A．顺时针加速旋转
B．顺时针减速旋转
C．逆时针加速旋转
D．逆时针减速旋转
6．(2014·深圳南山检测)如图6所示，一个金属圆环水平放置在竖直向上的匀强磁场中，能使圆环中产生感应电流的做法是()
6
图
A．使匀强磁场均匀减少
B．保持圆环水平并在磁场中上下移动
C．保持圆环水平并在磁场中左右移动
D．保持圆环水平并使圆环绕过圆心的竖直轴转动
7．带电圆环绕圆心在圆环所在平面内旋转，在环的中心处有一闭合小线圈，小线圈和圆环在同一平面内，则()
A．只要圆环在转动，小线圈内就一定有感应电流
B．不管圆环怎样转动，小线圈内都没有感应电流
C．圆环做变速转动时，小线圈内一定有感应电流
D．圆环做匀速转动时，小线圈内一定有感应电流
8．(2014·淮安模拟)如图7所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中。
若因磁场的变化，使杆ab向右运动，则磁感应强度()
图7
A．方向向下B．增大
DC．方向向上．减小
9. (2014·唐山摸底)如图8甲所示，水平放置的平行金属导轨连接一个平行板电容器C和电阻R，导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图乙所示(图示磁感应强度方向为正)，MN始终保持静止，则0～t2时间()
图8
A．电容器C的电荷量大小先减小后增大
B．电容器C的a板先带正电后带负电
C．MN所受安培力的大小始终没变
D．MN所受安培力的方向先向右后向左
10．(2014·泰州期末)如图9甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U型导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环与导线框cdef在同一平面内，当螺线管内的磁感应强度随时间按图) (乙所示规律变化时，下列选项中正确的是
图9
A．在t时刻，金属圆环L内的磁通量最大1B．在t时刻，金属圆环L内的磁通量最大2C．在t～t时间内，金属圆环L内有逆时针方向的感应电流21D．在t～t时间内，金属圆环L有扩张的趋势21二、非选择题
11．(2012·上海高考)为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图10所示。
已知线圈由a端开始绕至b端，当电流从电流计G左端流入时，指针向左偏转。
图10
(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转。
俯视线圈，其绕向为
________(填：“顺时针”或“逆时针”)。
(2)当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转。
俯视线圈，其绕向为________(填：“顺时针”或“逆时针”)。
12.磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R、边长为l 的正方形导线框abcd，沿垂直于磁感线方向，以速度v匀速通过磁场，如图11所示，从ab进入磁场时开始计时，到线框离开磁场为止。
图11
(1)画出穿过线框的磁通量随时间变化的图像；
(2)判断线框中有无感应电流。
若有，答出感应电流的方向。
案答．
课时跟踪检测(二十八)
1．选C当磁铁经过A位置时，线圈中磁通量增大，由楞次定律可知，线圈中感应电流从左向右看为顺时针方向；当磁铁经过B位置时，线圈中磁通量减小，由楞次定律可知，线圈中感应电流从左向右看为逆时针方向，感应电流所受作用力的方向相同，选项A、B、D错误，C正确。
2．选A环从位置Ⅰ释放下落，环经过磁铁上端和下端附近时，环中磁通量都变化，都产生感应电流，由楞次定律可知，磁铁阻碍环下落，磁铁对圆环有向上的作用力。
根据牛顿第三定律，圆环对磁铁有向下的作用力，所以T>mg，T>mg，选项A正确。
213．选D金属套环跳起的原因是开关S闭合时，套环上产生的感应电流与通电线圈上的电流相互作用而引起的。
无论实验用交流电还是直流电，闭合开关S瞬间，金属套环都会跳起。
如果套环是塑料材料做的，则不能产生感应电流，也就不会受安培力作用而跳起。
所以答案是D。
4．选B线圈中的电流是交变电流，且频率很高，选项B正确A错误；待焊工件焊缝处的接触电阻比非焊接部分电阻大，选项C错误；根据楞次定律，当线圈中的电流增大时，焊接工件中的感应电流方向与线圈中的电流方向相反；当线圈中的电流减小时，焊接工件中的感应电流方向
与线圈中的电流方向相同，选项D错误。
5．选B由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B。
6．选A根据闭合回路中磁通量变化产生感应电流这一条件，能使圆环中产生感应电流的做法是使匀强磁场均匀减少，选项A正确。
7．选C带电圆环旋转时，与环形电流相当，若匀速旋转，电流恒定，周围磁场不变，穿过小线圈的磁通量不变，不产生感应电流，A、D均错；若带电圆环变速转动，相当于电流变化，周围产生变化的磁场，穿过小线圈的磁通量变化，产生感应电流，B错C对。
受到ab中有感应电流产生，而使杆ab因磁场变化，发生电磁感应现象，杆D选．8．
磁场力的作用，并发生向右运动。
ab向右运动，使得闭合回路中磁通量有增加的趋势，说明原磁场的磁通量必定减弱，即磁感应强度正在减小，与方向向上、向下无关。
故D正确，A、B、C错误。
9．选D磁感应强度均匀变化，产生恒定电动势，电容器C的电荷量大小始终没变，选项A、B 均错误；由于磁感应强度变化，MN所受安培力的大小变化，MN所受安培力的方向先向右后向左，选项C错误，D正确。
10．选B当螺线管内的磁感应强度随时间按图乙所示规律变化时，在导线框cdef内产生感应电动势和感应电流，在t时刻，感应电流为零，金属圆环L内的磁通量为零，选1项A错误；在t时刻，感应电流最大，金属圆环L内的磁通量最大，选项B正确；由楞次2定律，在t～t 时间内，导线框cdef内产生逆时针方向感应电流，感应电流逐渐增大，金属21圆环L内磁通量增大，根据楞次定律，金属圆环L内有顺时针方向的感应电流，选项C错误；在t～t时间内，金属圆环L有收缩的趋势，选项D错误。
2111．解析：(1)将磁铁N极向下从线圈上方竖直插入
L时，发现指针向左偏转，说明L中电流从b到a。
根据楞次定律，L中应该产生竖直向上的磁场。
由安培定则可知，俯视线圈，电流为逆时针方向，线圈其绕向为顺时针。
(2)当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转，说明L中电流从a到b。
根据楞次定律，L中应该产生竖直向上的磁场。
由安培定则可知，俯视线圈，电流为逆时针方向，俯视线圈，其绕向为逆时针。
答案：(1)顺时针(2)逆时针
12．解析：(1)进入磁场的过程中磁通量均匀地增加，完全进入以后磁通量不变，之后磁通量均匀减小，如图所示。
(2)线框进入磁场阶段，磁通量增加，由楞次定律得电流方向为逆时针方向；线框在磁场中运动阶段，磁通量不变，无感应电流；线框离开磁场阶段，磁通量减小，由楞次定律得．
电流方向为顺时针方向。
答案：见解析。
