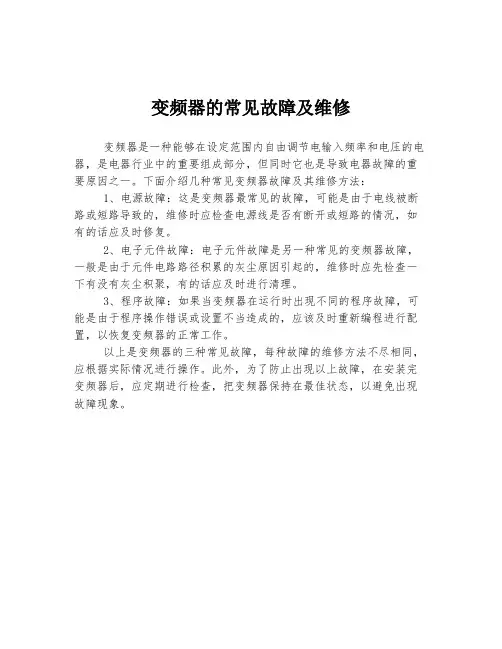

变频器是一种能够在设定范围内自由调节电输入频率和电压的电器，是电器行业中的重要组成部分，但同时它也是导致电器故障的重要原因之一。
下面介绍几种常见变频器故障及其维修方法：
1、电源故障：这是变频器最常见的故障，可能是由于电线被断路或短路导致的，维修时应检查电源线是否有断开或短路的情况，如有的话应及时修复。
2、电子元件故障：电子元件故障是另一种常见的变频器故障，一般是由于元件电路路径积累的灰尘原因引起的，维修时应先检查一下有没有灰尘积聚，有的话应及时进行清理。
3、程序故障：如果当变频器在运行时出现不同的程序故障，可能是由于程序操作错误或设置不当造成的，应该及时重新编程进行配置，以恢复变频器的正常工作。
以上是变频器的三种常见故障，每种故障的维修方法不尽相同，应根据实际情况进行操作。
此外，为了防止出现以上故障，在安装完变频器后，应定期进行检查，把变频器保持在最佳状态，以避免出现故障现象。
变频器常见故障及解决方法
变频器常见故障及解决方法
一、常见故障
1、变频器有问题，但不能启动
（1）变频器电源接触不良。
检查后重新接线即可。
（2）变频器驱动电路板引脚可能接错。
检查后重新接线即可。
（3）变频器驱动电路板的电阻可能变坏。
更换电阻后重新接线即可。
（4）变频器驱动电路板的双极场效应管可能变坏。
更换双极场效应
管或者更换变频器后重新接线即可。
2、变频器运行时变速度不稳定
（1）变频器控制参数设定不当，导致变速度不稳定。
将变频器控制
参数重新调整即可。
（2）负载不平衡，导致变速度不稳定。
可以重新调整负载以使其均衡。
（3）缺乏载荷将导致变速度不稳定。
检查缺乏载荷，如果没有损坏，可以重新调整变频器参数，使其运行稳定。
（4）电源接触不良，导致变速度不稳定。
检查接触器，如果不良，
可以重新接触或者更换新的接触器。
3、变频器运行时出现抖动
（1）变频器控制配置参数设定不当，导致变频器运行抖动。
重新调
整变频器控制参数，使其稳定运行。
（2）负载幅值过大，导致运行抖动。
调整负载以使其均衡，同时重新设定控制参数，使其稳定运行。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。
变频器常见故障及分析
变频器常见故障及分析变频器是一种用于调节交流电机的转速和输出功率的设备，广泛应用于工业生产中。
由于长期使用或者操作不当，变频器常常会出现故障，影响生产效率和设备的正常运行。
本文将从常见的变频器故障及其分析入手，为大家详细介绍变频器的故障原因和解决方法。
一、过载故障1. 故障表现：当变频器工作时，由于负载过大或其他原因导致电机的电流超过额定值，变频器就会发生过载故障，此时会出现过载报警，甚至直接停机。
2. 故障原因：过载故障的原因可能有很多，例如负载过大、电机堵转、变频器输出端短路等。
3. 分析解决：首先要排查负载是否过大，如果是，则需要适当降低负载。
检查电机是否堵转或者输出端是否短路，根据具体情况处理，例如检修电机或更换输出端元件。
2. 故障原因：过压故障通常是由于供电系统出现问题，例如供电电压过高或者电网波动较大导致。
3. 分析解决：首先需要确认供电系统的电压是否在正常范围内，如果超过额定值，则需要调整电网电压或者进行电压稳压处理。
三、欠压故障1. 故障表现：与过压故障相反，欠压故障是指供电系统的电压低于额定值，造成变频器无法正常运行，出现欠压报警并停机。
2. 故障原因：欠压故障的原因可能是供电系统电压不稳定或者线路老化等。
3. 分析解决：首先需要检查负载是否过大，如果是，则需要适当降低负载。
同时也需要检查供电系统的电压是否稳定，如有问题则需要调整电网电压。
如果以上都没有问题，可能是变频器本身故障，需要及时维修或更换。
2. 故障原因：过热故障通常是由于变频器长时间高负载运行或者散热不良导致。
3. 分析解决：首先需要确保变频器的散热系统正常运行，清理散热器和通风口。
其次在长时间高负载运行时，可以考虑增加散热设备或者降低负载来降低温度。
六、其他故障除了以上几种常见的故障外，变频器还可能出现其他一些故障，例如断路故障、短路故障、失步故障等。
这些故障大多是由于设备老化、使用不当或者环境因素导致的。
解决这些故障需要根据具体情况进行分析，并及时进行维修或更换部件。
变频器常见的十大故障现象和故障分析
变频器常见的十大故障现象和故障分析变频器是电力电子设备，用于调节交流电动机的转速和转矩。
由于其复杂的结构和工作原理，变频器在长时间运行中有时会出现各种故障。
下面是变频器常见的十大故障现象和故障分析。
1.变频器启动失败故障分析：可能是电源电压不稳定、电源线路松动、主电路元件损坏等原因导致的。
解决方法是检查电源电压是否符合要求，检查电源线路和主电路元件，及时更换损坏的元件。
2.变频器输出电压波动大故障分析：可能是控制板电源电压不稳定、控制板微调电位器设置不正确、输出电感线圈故障等原因导致的。
解决方法是检查控制板电源电压是否稳定，调整微调电位器，更换损坏的电感线圈。
3.变频器频率不稳定故障分析：可能是控制信号干扰、控制电路故障、传感器故障等原因导致的。
解决方法是消除控制信号干扰，检查控制电路和传感器，并及时更换故障部件。
4.变频器过热故障分析：可能是通风不良、负载过重、变频器散热器故障等原因导致的。
解决方法是改善通风条件，减少负载或增加散热措施，修复散热器故障。
5.变频器输出电流过大故障分析：可能是负载过重、变频器输出电容故障、主电路元件损坏等原因导致的。
解决方法是减少负载，更换损坏的输出电容和主电路元件。
6.变频器频率丢失故障分析：可能是控制信号干扰、控制板电源问题、控制板故障等原因导致的。
解决方法是消除干扰，检查电源和控制板，修复或更换故障部件。
7.变频器电机无法启动故障分析：可能是电源电压不足、控制信号传输故障、电机故障等原因导致的。
解决方法是检查电源电压，检查控制信号传输线路，检修电机或更换故障部件。
8.变频器运行不稳定故障分析：可能是传感器故障、控制电路故障、控制信号不稳定等原因导致的。
解决方法是检查传感器，检查控制电路，稳定控制信号。
9.变频器显示屏无法正常显示故障分析：可能是显示屏背光灯故障、控制板显示模块故障等原因导致的。
解决方法是检查显示屏背光灯，更换控制板显示模块。
10.变频器报警故障分析：可能是过流、过压、过热等保护功能触发导致的。
变频器常见故障原因及处理方法
变频器常见故障原因及处理方法
1.变频器常见故障现象及分析
(1)变频器工作故障
变频器工作故障是指变频器在按下启动按钮后，变频器不能正常工作，故障现象有：变频器不能工作，变频器端子上没有电压，变频器报警，变
频器不能正常启动，变频器开停不可控等，可能的故障原因有：漏电保护、过载保护、缺相保护、超速保护等。
(2)变频器热保护故障
变频器热保护故障是指变频器在工作过程中热保护继电器连续跳闸或
跳闸后不能复位，故障现象有：变频器工作负载过大，热保护继电器跳闸，变频器超出热保护范围等，可能的故障原因有：变频器温度超过设定温度，变频器热保护装置及其连接电路损坏，变频器热保护元件连接不良等。
(3)变频器过载故障
变频器过载故障是指变频器在工作过程中由于负载变化，超出设定功
率范围，变频器不能正常工作，故障现象有：变频器功率超出设定范围，
电流过高，变频器不能启动，变频器报警等。
可能的故障原因有：负载超载，负载阻力大，传动系统不平衡等。
2.变频器常见故障处理方法
（1）变频器工作故障处理方法
首先，分析故障原因。
变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法
变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器是一种用于改变电源频率的设备，主要用于调节电动机的转速和输出功率。
在工业生产中，变频器常常用于控制电动机的运转，因此变频器故障会严重影响生产效率。
本文将介绍变频器的常见故障以及相应的处理方法，以帮助读者更好地诊断和维修变频器故障。
一、变频器常见故障1.变频器无法启动：通常是因为控制电路故障、电源故障或电机故障导致。
可以通过检查电源电压、电机线路和控制电路是否正常来确定具体故障原因。
2.变频器输出功率不稳定：可能是因为输出端电源不稳定、电机线路接触不良或者变频器内部故障导致。
此时可以先排除外部因素（如电源电压波动）造成的影响，然后检查电机线路和控制电路的连接是否牢固，最后通过检查变频器内部电路是否损坏来确定故障原因。
3.变频器输出电流异常：常见原因是电机过载、输出功率设置不当或者电机绝缘损坏导致。
此时可以通过检查电机负荷、输出功率设定值和电机绝缘电阻来判断故障原因。
4.变频器过热保护：可能是因为电机负载过大、风扇故障或者变频器内部散热不良导致。
可以通过检查电机负荷、检修风扇和清理变频器内部积尘来解决问题。
5.变频器输出电压异常：常见原因是输入电压不稳定、输出滤波电路故障或者控制电路故障导致。
可以通过检查输入电压波动、检测输出滤波电路和检修控制电路来解决问题。
1.加强检修工作：及时进行定期维护和检修，做好变频器的清洁工作，避免电路板因积尘而导致故障。
2.合理配置变频器：在使用过程中应根据实际需要和负载情况来选择合适的变频器，并设置合理的工作参数，避免因过载和参数设置不当而导致故障。
3.提高变频器的使用环境：变频器应放置在通风良好、温度适宜的环境中，避免过热或过冷引起故障。
4.学习和积累经验：不断学习和积累变频器故障处理的经验，提高自己的故障诊断和处理能力，快速解决变频器故障。
总之，变频器在工业生产中起到了至关重要的作用，其故障可能导致生产效率低下和设备损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器的常见故障及维修
变频器的发展应该说经历了一段很漫长的时间，中国变频器市场也经历了从80年代初－－90年代中期日本变频器独领风骚，到现在的欧美变频器渐占主导地位的局面。
在这中间我们不得不提到台湾产的变频器。
作为一个半导体电子产品的集结地和加工中心，变频器这个和半导体IC业密切相关的行业在台湾也取得了巨大的发展。
为台湾变频器在市场上也赢得了一席之地。
并以其低廉的价格和较好的性能受到了中低档用户的青睐。
处于领先地位的品牌主要有台达，台安，东元，其他我们还能碰到的品牌有爱德利，利佳，宁茂，欧林，九德松益等。
台湾变频器相对来说功能较简单，特别是早期的产品，像台安欧林主要功能就是调速，简单而实用。
如台安早期的N1系列，和欧林的OL—2001系列OL—4001系列。
但随着半导体技术的发展，以及用户客观使用场合使用要求的提高，变频器的功能也越来越丰富。
台湾变频器也有了长足的发展，随着控制理论的成熟，控制方式也由原来的V/F控制提升至电压矢量控制，主要的功率器件也由大功率双极型晶体管GTR改善为绝缘栅双极型晶体管IGBT,变频器性能大为提高。
在功能上，台湾产变频器虽然无法和欧美及日本变频器相提并论，但功能上也越来越完善。
台安，台达都有RS232/485通讯功能，内置PID功能，台达变频器还带有PG卡选件，参数里更带有电子齿轮设置，调速更精确。
（VFD-V系列）。
由于纺织行业的一些特殊性，台安变频器推出了内建摆频功能的SV300系列变频器。
对于东元变频器来说由于采用了安川变频技术，东元无论从外形还是内部参数都和安川极为接近，功能也极其相近。
由于是安川变频的成熟技术，质量还是相当可靠。
分类也和安川变频接近。
功能也十分强大，包括多种通讯方式
的选择，内置简易PLC功能等等。
在型号分类上几大台湾品牌也更详细。
如台达变频器就包括通用型的VFD-A 系列，风机水泵专用的VFD-F系列，以及简易型的VFD-S系列，以及可用于直接转矩控制的VFD-V系列。
台安变频器主要有通用型的N2系列，电流矢量型的V2系列，经济型的E2系列，以及功能最完善的SV300系列。
东元变频器主要包括大功率的7200GA系列，7200PA系列。
以及中小功率的7200MA,7200CV 系列。
以及和台安变频器极为相近的E2,N2系列。
以下我们就从维修的角度，结合几个常见品牌变频器的常见故障和大家做一个探讨。
对于台安变频器我们现在碰到故障比较多的是N2系列，常见故障代码有过电流OC,原因有多种，电机故障，加速时间过短，检测CT损坏，都有可能导致过电流故障的出现。
其实在维修中碰到最多引起过电流报警的就是PIM模块的损坏，有时往往由于驱动电路上的短路，导致上电就显示过电流报警，也有可能由于大功率晶体管的损坏，导致三相输出电压不平衡，变频器运行就显示过电流报警。
我们常用的确定故障源的办法就是在不拖动电机的情况下运行变频器，并测量输出电压，确定是电机有问题，还是变频器故障。
假如是变频器故障我们还得判断是PIM模块损坏引起的故障还是检测电路误检引起的故障。
我们通过测量，就能判断出PIM模块的好坏，但值得注意的是我们不能忽略对驱动电路波形的测量。
台安N2系列变频器下桥驱动采用的是带有短路保护的PC929驱动光藕，PIM模块的损坏也容易导致驱动光藕的损坏。
检测电路的损坏主要是霍尔传感器损坏也会引起过流报警。
N2系列变频器的开关电源的设计是目前开关电源较流行做法，用一块
uc3842作为波形发生器，调整开关管k1317的占空比，达到调整输出的目的。
整个线路设计简单可靠，被广泛采用。
但由于开关电源所带负载的短路，或开关电源工作电压的突变也会导致开关电源的损坏。
问题一般出在UC3842芯片上，但假如是外部电源发生突变，也有可能导致脉冲变压器的损坏。
在台安N1系列变频器中脉冲变压器的损坏还是比较多的但原因则和N2系列变频器的损坏有所区别。
多与脉冲变压器绕制时的工艺有关。
台达变频器我们碰到最多的就是开关电源的损坏了。
如台达的VFD-A系列变频器。
它的开关电源采用了一种对称的设计结构，有两个开关管共同调整输出电压，问题往往都出在开关管的驱动电路上。
此外此开关电源的脉冲变压器也是一个易坏部分。
东元的7200GA采用的则是安川616G3系列变频器的技术。
我们碰到较多的就是SC故障以及CPF00—CPF04故障。
当然开关电源的损坏也是常见故障之一。
对于SC短路故障多是由于功率模块的损坏而导致的，功率模块触发极的短路往往会导致上电就显示短路故障。
驱动电路的损坏也会引起SC故障。
往往是一运行，SC故障就出现了。
那我们就只能通过测量功率模块，检测驱动波形来排除故障了。
对于CPF00—CPF04故障问题则是基本都在控制板上，相对来说检测较困难。
我们可以
是一般都是指三菱变频器进入中国市场较早，所以有些老的产品仍在使用，我们先就这些产品的故障做一分析。
早期我们能碰到的产品主要包括Z系列和A200系列的变频器，小功率Z024系列变频器我们常见的故障现象有OC，ERR,无显示等，OC引起的原因主要有以下两种可能：1.驱动电路老化，由于较长年限的使用，必然导致元器件的老化，从而引起驱动波形发生畸变，输出电压也就
不稳定了，所以经常一运行就出现OC报警。
2.IPM模块的损坏也会引起OC报警，Z024系列的机器使用的功率模块不仅含有过流，欠压等检测电路，而且还包含有放大驱动电路，所以不管是检测电路的损坏，驱动电路的损坏，以及大功率晶体管的损坏都有可能引起OC报警。
无显示故障的原因则多数是由于开关电源厚膜的损坏引起的。
ERR故障是一个欠压故障，通常是由于电压检测回路电阻或连线出现问题而导致故障的产生，而不是实际输入电压真的出现欠电压。
A200系列的OC故障多数是由于驱动电路的损坏而引起的，它的驱动电路采用了一块陶瓷封装的厚膜电路，这给维修带来了一定的困难，其厚膜电路主要是基于一块驱动光耦而设计的电路。
此外我们还会碰到一些LV故障，欠压故障的出现也多半由于母线检测电路出现了故障，三菱变频器也为此设计了一块用于检测电压和电流的厚膜电路。
开关电源脉冲变压器的损坏也是A200系列变频器的一个常见故障，由于开关电源输出负载的短路，或母线电压的突变而导致脉冲变压器初，次级绕组的损坏。
目前市场上正在推广使用的就是A500系列，E500系列，和F500系列，以及S120系列。
以下我们就A500和E500系列的常见故障和大家做一分析。
对于A500系列我们有时会碰到UV(欠压)故障，我们可以检查一下整流回路，A500系列7。
5KW以下变频器的整流桥内置一个可控硅，变频器在正常运行时用于切断充电电阻，内置可控硅的损坏会导致欠压故障的出现。
开关电源损坏也是A500系列变频器的常见故障，而常见的损坏器件就是一块M51996波形发生器芯片，此芯片的损坏通常是由于工作电压的突变而导致的。
此外，在平时维修中我们还是会经常碰到CPU板的损坏。
常见的故障报警有E6,E7,而损坏器件也主要集中在CPU板的程序存储芯片，以及一些接口芯片上。
对于E500系列变
频器，我们碰到的常见故障有Fn故障，此故障主要由于风扇的损坏而引起的。
但变频器在有报警的时候并不封锁输出。
应该说三菱变频器在使用中出现的故障还是多样性的，希望在以后能有更多从事变频调速行业的人加入到此行列中，更好地为广大用户解决一些难题。
