光伏电站设计方案实例

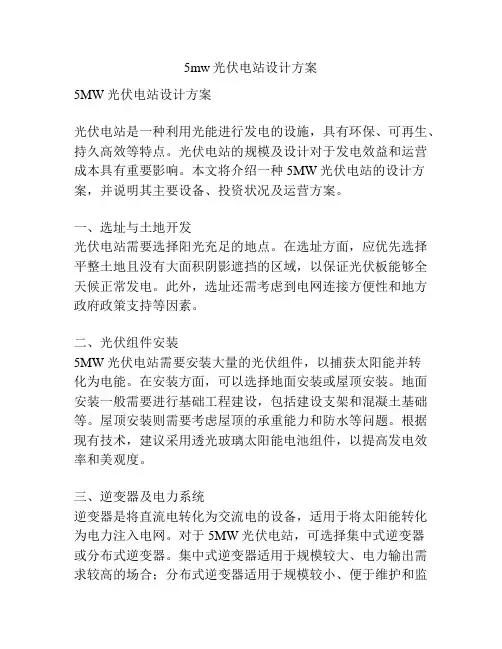

5mw光伏电站设计方案
5mw光伏电站设计方案5MW光伏电站设计方案光伏电站是一种利用光能进行发电的设施，具有环保、可再生、持久高效等特点。
光伏电站的规模及设计对于发电效益和运营成本具有重要影响。
本文将介绍一种5MW光伏电站的设计方案，并说明其主要设备、投资状况及运营方案。
一、选址与土地开发光伏电站需要选择阳光充足的地点。
在选址方面，应优先选择平整土地且没有大面积阴影遮挡的区域，以保证光伏板能够全天候正常发电。
此外，选址还需考虑到电网连接方便性和地方政府政策支持等因素。
二、光伏组件安装5MW光伏电站需要安装大量的光伏组件，以捕获太阳能并转化为电能。
在安装方面，可以选择地面安装或屋顶安装。
地面安装一般需要进行基础工程建设，包括建设支架和混凝土基础等。
屋顶安装则需要考虑屋顶的承重能力和防水等问题。
根据现有技术，建议采用透光玻璃太阳能电池组件，以提高发电效率和美观度。
三、逆变器及电力系统逆变器是将直流电转化为交流电的设备，适用于将太阳能转化为电力注入电网。
对于5MW光伏电站，可选择集中式逆变器或分布式逆变器。
集中式逆变器适用于规模较大、电力输出需求较高的场合；分布式逆变器适用于规模较小、便于维护和监控的场合。
逆变器的选择需根据具体情况进行权衡。
四、投资状况光伏电站的投资主要包括设备采购、土地租赁、工程建设等方面。
设备采购主要包括光伏组件、逆变器、配电箱、电缆等。
土地租赁费用需要根据具体规模和地区进行预估。
工程建设费用则涉及到基础工程建设和安装调试等方面。
五、运营方案光伏电站的运营方案主要涉及到以下几个方面：1. 运行管理：建立定期检查和维护的计划，确保光伏组件的正常运行和发电效率；2. 接入电网：与当地电力公司进行接入电网的协商和签署购电协议，将发电收入最大化；3. 数据监测：建立监测系统，对发电量、发电效率、设备故障等进行实时监测和记录，以便及时进行维修和调整；4. 安全管理：制定安全管理方案，确保工作人员的安全，并防止光伏组件被盗、损坏等事故发生。
光伏电站设计方案和对策
光伏电站设计方案和对策光伏电站是一种利用太阳能将光能直接转化为电能的设施。
在设计光伏电站的方案时，需要考虑多个因素，包括技术可行性、经济性、环境可持续性等。
同时，也需要制定一系列对策，以应对设计和运营过程中可能遇到的问题。
以下是一个关于光伏电站设计方案和对策的示例，供参考。
一、光伏电站设计方案1.地点选择：选择光照充足、阴影较少、地形平整、土壤稳定等地点进行光伏电站的建设。
同时，考虑到电网接入的便利性，选择靠近电力输送线路的位置。
2.光伏组件布局：根据光照强度、太阳高度角等因素，合理确定光伏组件的布局。
可以采用固定架式或跟踪架式，以最大程度地提高光伏组件的能量利用效率。
3.逆变器和电网接入：选择高效的逆变器，并合理设计电网接入方案，确保光伏电站可以稳定地将发电功率输送到电网中，同时确保安全可靠。
4.安全防护：考虑光伏电站的使用寿命长，要做好安全防护，包括防风、防火、防盗等措施。
同时，要定期检查设备，及时发现和修复可能存在的安全隐患。
二、光伏电站设计对策1.降低成本：光伏电站的建设和运营成本通常较高。
可以采取多种对策来降低成本，例如：采购大规模的光伏组件以获得折扣、采用最新的高效技术、提高设备利用率、优化电网接入方案等。
2.提高效率：提高光伏电站的能量利用效率是一个重要目标。
可以通过定期清洁光伏组件、优化组件布局、添加反光镜、使用高效逆变器等方法来提高效率。
3.做好运维管理：光伏电站的长期稳定运行离不开有效的运维管理。
需要建立完善的运维体系，包括定期检查设备、及时处理故障、监测发电量和质量等。
同时，建立合理的预算和采购计划，确保设备的及时维修和更换。
4.环境保护：在光伏电站的设计和运营过程中，要充分考虑环境保护。
可以采用低碳材料、节能设备，减少对土壤、水源和生态环境的影响。
同时，合理安置电站，避免对野生动植物栖息地的破坏。
5.应对天气变化：光伏电站的发电量会受到天气变化的影响。
可以采取多种措施来应对不同天气条件下的发电量波动，例如：安装备用发电设备、添加储能系统、建立智能控制系统等。
10MW光伏电站设计方案
10MW光伏电站设计方案光伏电站是一种利用太阳能光伏技术发电的设施，它具有可再生、清洁、无噪音、无污染等优点，被广泛应用于不同地区的发电领域。
本文将介绍一个10MW的光伏电站设计方案，包括选址、组件选择、系统设计和运营管理等内容。
选址首先，选址是光伏电站建设的关键步骤。
在选址时需要考虑以下因素：日照条件、地形地貌、土地所有权、周围环境等。
为了确保光伏电站的发电效率和稳定性，选址地应具备充足的日照资源，地形地貌平坦，土地所有权清晰，并且周围环境不会对发电效率产生影响。
通过综合考虑这些因素，我们可以选择适合建设10MW光伏电站的区域。
组件选择在光伏电站建设中，组件的选择直接影响电站的发电效率和寿命。
一般来说，光伏组件主要分为单晶硅、多晶硅和薄膜三种类型。
在这里我们选择多晶硅组件，因为它具有成本低、发电效率高、寿命长等优点。
同时，可以选择具有较高转换效率和较长寿命的组件，以确保电站的长期稳定发电。
系统设计光伏电站系统设计包括光伏组件布局、支架设计、电池串并联及逆变器选择等方面。
在光伏组件布局时，要充分考虑组件的朝向、倾角和阴影等因素，以最大程度地提高光伏组件的发电效率。
支架设计是确保光伏组件安全稳定运行的关键，选择合适的支架材料和结构设计可以有效延长光伏电站的使用寿命。
电池串并联设计是保障系统电压和电流稳定输出的关键，根据组件的输出电压和电流选择合适的串并联方式进行布线。
逆变器是将直流电转换为交流电的设备，选择具有高效率、稳定性和可靠性的逆变器是电站系统设计的关键。
运营管理光伏电站的运营管理是确保电站长期稳定运行的重要环节，包括设备监控、故障检修、维护保养等。
通过建立完善的监测系统，对电站的发电情况、设备运行状态、能耗情况等进行实时监控，及时发现故障并进行维修。
定期进行设备维护保养，保持设备的良好状态，延长设备的使用寿命，确保电站的稳定发电。
总结通过以上的光伏电站设计方案，我们可以建设一座10MW的光伏电站，利用太阳能资源进行清洁、可再生的发电。
屋顶分布式光伏电站设计及施工方案三篇
屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。
地处黄河冲击平原，地势西南高、东北低。
平均坡降约1/7500，海拔高度27.5-49.0米。
属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。
年干燥度为1.7-1.9。
春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。
年平均气温为13.1℃。
全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。
年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。
全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。
光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。
属于太阳能资源三类可利用地区。
结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。
系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。
房屋周围无高大建筑物，在设计时未对此进行阴影分析。
2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。
光伏电站施工方案设计
光伏电站施工方案设计光伏电站是通过太阳能光伏发电技术将太阳能转化为电能的设施，具有环保、可持续、清洁等优点，被广泛应用于能源供应和减少环境污染的领域。
光伏电站的施工方案设计是确保光伏电站能够安全高效地建设和运营的重要环节，下面是一个光伏电站施工方案设计的例子。
一、项目概况该光伏电站项目位于地区，总装机容量为XX兆瓦，用地面积为XX平方米。
项目的建设目标是实现清洁能源的利用，减少对传统能源的依赖和环境污染。
二、项目设计1.光伏组件选型：根据项目的需求和环境条件，选择高效率、高可靠性的光伏组件，确保电站的发电效率和稳定性。
2.数字化监控系统：建立数字化监控系统，实时监测光伏组件的工作状态、发电量、温度等参数，通过数据分析提高电站的运行效率和发电量。
3.逆变器选择：根据光伏组件的电压和电流参数，选择适合的逆变器，确保光伏电能转化为交流电能的效率和稳定性。
4.建设布局设计：根据电站的用地面积和组件选择结果，进行合理的电站布局设计，确保光伏组件的光照和通风条件，以提高发电效率。
5.排水系统设计：根据能够预测的降雨量和地表水位，设计排水系统，将电站区域内的雨水排出，确保电站的安全和正常运行。
6.光伏支架结构设计：根据电站的安装位置和组件选择结果，设计合适的光伏支架结构，并考虑地震、风压等因素，确保支架的稳固和安全性。
7.输电系统设计：根据电站的容量和电网接入条件，设计合适的输电系统，包括电缆敷设、变电站建设等，确保发电能够全部接入电网。
三、施工流程1.土地准备：清理建设用地，确保光伏电站的平整和稳定。
2.基础施工：根据设计要求，进行光伏支架基础的挖掘、预埋件的安装和混凝土浇筑。
3.技术设备安装：安装光伏组件、逆变器、数字监控系统等技术设备，确保安装质量和技术要求。
4.输电系统建设：进行电缆敷设、变电站建设等相关工程，确保发电能够全部接入电网。
5.系统调试：对光伏组件、逆变器、数字监控系统等设备进行调试和测试，确保设备的正常运行。
(完整版)屋顶光伏电站设计建设方案
屋顶光伏电站设计建设方案工商业屋顶面积大，用电需求量大，安装光伏发电站之后不仅可以满足日常用电量，多余电量还可以并入国家电网换取收益。
那工商业光伏电站如何建设呢？下面就跟着小晶来看看吧。
1确定安装容量确定光伏电站的安装位置，电站不能有建筑、树木遮挡形成阴影；根据可用面积估算电站容量，每平方米可安装组件容量为100W左右。
以一个可用面积为1000m²的屋顶为例，可建设一个约100kW的电站。
水泥平屋顶安装安装彩钢瓦屋顶安装2选择并网方式•自发自用，余电上网收益=度电补贴+卖电收益+节省电费自发自用，余电上网并网模式适合白天用电量较大的厂房，自用比例越高，成本回收周期越短。
•全额上网收益=度电补贴+卖电收益全额上网并网模式适合白天用电量较少的厂房，并网简单，享受全额上网电价。
3设备选型•光伏组件根据项目要求、成本、转换效率和可用面积、选择单晶或者多晶组件。
按某品牌多晶硅电池板参数：选取275Wp组件396块，总功率108.9kWp。
•光伏逆变器组件总功率为108.9kWp，根据逆变器的最大直流输入功率，33K机器单台最大直流输入功率36300W，选择三相三路MPPT逆变器Suntrio Plus 33K机器3台•交流汇流箱•逆变器与组件的匹配电压要求:(1)组串开路电压处于逆变器的MPPT电压范围内并且大于启动电压；(2)同一路MPPT中，不同组串中组件并联数量相同，所串联的电池板规格一致；电流要求：组串并联后电流不大于逆变器最大输入电流；电缆要求：组件串并联中要求电缆接线合理，尽量减少直流电缆长度，避免损耗。
正确连接错误连接•交直流线缆直流电缆要求：直流电缆一般选择光伏认证专用线缆，目前常用的是PV1-F 1*4mm。
光伏阵列到逆变器的直流电缆长度应尽可能短，以减少线缆上的功率损耗。
交流电缆要求：交流线缆一般选用YJV型电缆，根据逆变器最大输出电流，查询线缆载流量，可确定线缆的型号。
33kW逆变器配置YJV 4×25+1×16mm²铜芯线缆即可满足载流要求。
300kw光伏电站设计方案
300kw光伏电站设计方案一、引言随着全球能源危机的不断加剧，清洁能源的开发利用成为解决能源问题的关键。
光伏电站作为最常见的清洁能源发电方式之一，具有环保、可再生、分布广泛等优势，逐渐受到人们的关注。
本文将详细介绍一种300kw的光伏电站设计方案。
二、方案概述本方案的目标是建设一座300kw的光伏电站，以太阳能光伏电池板为发电装置，通过光电转换将太阳能转化为电能。
该电站的设计经济寿命为20年，建设周期为6个月。
电站预计年发电量为400,000 kWh，可满足周边地区居民的用电需求。
三、选址与布局1. 选址要求光伏电站选址应充分考虑日照条件、地形地貌、土地使用、电力输送、环境保护等要素。
选址应尽量选择日照充足、地形平坦的地区，避免遮挡物对光伏电池板的影响。
同时，选址应符合国家规定的土地使用政策，避免占用农田等受限用地。
2. 布局设计根据选址情况和电站规模，将太阳能光伏电池板合理布置在场地上。
电池板间距应适度，避免阴影遮挡。
同时，在布置光伏电池板时要考虑维护通道的设置，方便设备的安装和维护。
四、光伏电池板选型与布置1. 电池板选型根据300kw光伏电站的需求，选择高效、稳定性好的太阳能光伏电池板。
考虑到电站的经济性，可以选择多晶硅或单晶硅太阳能电池板，具体型号和参数需根据实际情况进行选择。
2. 电池板布置在选定的电站布局上，按照电池板的尺寸和方向进行布置。
为了最大程度利用光能，电池板的倾斜角度应与当地地理纬度相对应，可采用固定式或可调式支架进行安装。
五、逆变器与电网连接1. 逆变器选择逆变器是将太阳能光伏电池板输出的直流电转换为交流电的关键设备。
根据电站的需求，选择逆变器时要考虑其额定功率、效率、可靠性等因素。
逆变器的品牌和型号需根据实际情况进行选择。
2. 电网连接将逆变器输出的交流电通过电缆连接至电网系统。
需符合电力行业相关的安全管理规定和标准，确保电网连接的安全稳定。
六、电站运维与监测1. 运维管理建设光伏电站后，需建立相应的运维管理团队，负责设备定期检查、维护和故障排除。
光伏电站设计方案实例
光伏电站设计方案实例光伏电站是利用太阳能发电的一种可再生能源电站，它通过将太阳能转换为电能，实现了清洁、环保的发电方式。
光伏电站的设计方案需要考虑多个因素，包括地理位置、光照条件、设备选择和布局等。
以下是一个光伏电站设计方案的实例，该电站位于中国南部的一个阳光资源较为丰富的地区。
1.地理位置：电站选址在一个开阔的平原地区，避免有大量阴影的地方，以确保光伏组件能够充分接收到阳光。
地理位置应具备便利的输电条件，以方便将发电的电能输送到市区。
2.光照条件：该地区的年均光照时间较长，阳光照射强度较高。
在选址时要选择较少被阴影覆盖、较平坦的地块，以确保光伏组件能够最大程度地吸收太阳能。
3.设备选择：光伏电站所需的主要设备包括光伏组件、逆变器、电池组和配电系统等。
在光伏组件的选择上，应优先考虑高效、耐久的产品，如单晶硅光伏组件。
逆变器应具备高转换效率和稳定性，能够将直流电转换为交流电并输出给电网。
电池组应能够存储多余的电能，以应对夜间或阴天等情况。
4.布局设计：光伏电站的布局设计应遵循最佳利用土地和光照条件的原则。
光伏组件可以采用固定倾斜安装或可调角度安装，以获取最佳的太阳能吸收效果。
每个光伏组件之间需要有一定的间距，以便维护和清洁。
5.电网连接：光伏电站应与电网连接，以便将发电的电能输送出去。
连接方式可以是并网式，即将发电的电能直接输入到电网中；也可以是离网式，即将发电的电能存储到电池组中，再根据需要使用或向电网供电。
6.安全措施：光伏电站的设计也需要考虑安全因素。
电站周边应设置安全栏杆和警示标志，以保护现场人员的安全。
电站内部应有防雷系统和地网接地系统，以防雷击和火灾风险。
7.运维管理：光伏电站的运维管理也是一个重要的方面。
应建立完善的运维管理体系，包括定期巡检、设备维护和故障处理等。
定期的清洁和设备检查可以保证光伏组件的正常运行和发电效率。
该光伏电站设计方案考虑了地理位置、光照条件、设备选择和布局等多个因素，以最大程度地提高电站的发电效率和利用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甘肃某建筑屋顶光伏发电系统初步
设计方案
一、项目背景
1、项目意义
（略）
2、项目建设地基本信息：
2.1、建设地：甘肃某地
2.2、当地地理纬度： 36°左右，
2.3、年平均太阳能辐射资源：5.5KWh/㎡·day
2.4、当地气温：最高气温：38°C，最低气温：-20°C
2.5、光伏电站建设布局及占地面积
屋顶面积：58x35=2030平方米，
朝向：正南
设计阵列朝向：正南
三、项目规模
预计最大装机容量：2030m²x130W/m²=264kW
四、方案设计
1、逆变器初选:根据初步预算容量
选用5台50千瓦串接式逆变器。
MPPT范围：350-800V
最大输入电压：1000V
2、组件选择：选用300Wp光伏组件。
3、支架倾角设计：鉴于该建筑朝向东南45度，为了综合考虑朝向非正南对发电的影响，设计光伏支架倾角为30°。
3.1支架结构设计（略）
3.2支架基础设计（略）
4、平面设计及阵列排布
（1）采用光伏组件横向排布，上下2层支架设计，18块一串，阵列总长18米。
每个阵列有18x2=36块组件封2串组成，合计10800Wp。
（2）计算阵列占地投影宽度1.75米，遮阴间距2.34米，取值2.45米。
错误：上面说，横向排布，上下2层支架设计，18块一串，阵列总长18米。
L阵列斜长应为4米。
投影宽度3.46米，遮阴间距4.91米.
（3）设计布局8排,共计24个阵列，总设计安装容量259.2kWp
（如果设计布局7排,共计21个阵列，总设计安装容量226.8kWp，前后空间比较大）
5、总平面布置图：
6、电路设计（略）
五、投资预算：
1、静态投资：
序号项目单价(元) 合计（万元）
1 259.2kWp电站单晶硅光伏组件 3.20/Wp 82.94
2 5台50kVA逆变器等并网配件 1.00/Wp 25
3 C型钢支架0.5/Wp 13
屋面混凝土基础0.1/Wp 2.59 4 电缆0.2/Wp 5.18
总投资约196.71万元人民币，折合每峰瓦7.58元人民币
注：该预算不含土地或场地、特别地区的运输等费用，劳务费支出仅供参考，实际支出应根据当地实际情况和管理水平计算。
六、经济效益分析
估算日发电量：259.2kWp×5.5KWh/㎡·day×80%=1140kWh/天年发电量：1140kWh/天×365天=416100kWh
年发电营业额：416100kWh*0.74元/kWh=30.79万元
如果按照上网电价每度电为0.32元加0.42的补贴电价，每度电实际收入为0.74元，电站寿命按25年计算：
1、该电站年发电营业额： 416100kWh*0.74=30.79万元
2、扣除运行费用和上缴税收外，年净收入25.35万元。
3、投资回收周期=总投资/年收入
=196.71（万元）/25.35（万元/年） =7.8年。
预计该电站7.8年后回收投资，然后进入净收入期。
4、寿命周期内可实现总收入约：
25.35（万元/年）*25(年)*(1-1%/年(效率衰减)*25年/2 )
=538.69万元
5、净收入=总收入-总投资
=538.69-196.71=341.98万元人民币
七、风险评估（略）
八、环境影响评价分析（略）
九、组织管理（略）
十、施工保障措施（略）。
