轻触开关的安装方法
四脚轻触开关原理
四脚轻触开关原理
四脚轻触开关是一种常见的电子开关，常被用于各种电子设备中，比如手持跳绳、电子玩具、电子游戏机等。
它的原理是通过轻触四个
引脚中的任意两个来达到开关的作用。
这种开关的四个引脚分别是两对密切相关的金属触点。
其中一对
触点被接入电路中，另一对触点则是未接入电路的。
当开关被轻触时，因为接触面积非常小，所以只有极小的电流或电压会流过这两个触点。
这就启动了操作电子设备的相应程序。
虽然四脚轻触开关使用起来十分简单，但是要保证它的使用寿命
和稳定性还是需要注意一些细节，下面就是一些指导意义的建议。
首先，鉴于它使用非常广泛，所以一定要选择高质量的制造商，
确保它的品质可靠。
其次，使用时要轻轻按下，避免用力过度。
如果
长时间用力，会导致开关的寿命缩短并且容易损坏。
此外，在安装时
要确保引脚接触良好，因为收到外界干扰和人为损坏的引脚会导致整
个开关失效。
当我们需要使用四脚轻触开关时，需要注意上述几点，这样将有
助于延长它的使用寿命并确保它的正常运作。
轻触开关的安装方法
轻触开关的安装方法
轻触开关的安装方法
1.轻触开关按键上的静态负载或冲击负载不得超过轻触开关参数书中规定的值。
2.轻触开关的工作负荷应限制在轻触开关的垂直方向或与开关键的中心对准的方向。
3.轻触式开关的手工焊接应根据轻触式开关中规定的工作条件进行:
1）烙铁的功率应该低于20 W
2）烙铁头温度需小于280℃
3）焊接的时间控制在3秒以内
4. 焊接后的清洗应在开关冷却到常温后进行。
焊接或清洗时，应避免尖锐物体接触开关的密封膜。
5. 经过轻触式开关组装后，在印刷基板上储存，避免基板元件承受过大负荷，以免损坏不重叠的铺层。
轻触开关接线
轻触开关接线轻触开关顾名思义就是轻轻触碰一下就可以起到开关作用的一种小装置。
现代生活中轻触开关非常多见，很多人都喜欢使用轻触开关。
但是轻触开关一定要接好线才能够正常工作，本文将介绍一下轻触开关的接线分析和轻触开关的原理分析。
一、轻触开关接线分析按键开关（轻触开关）的结构种类很多，可分为普通旋柄式、揿钮式、钥匙式、带灯符号式自复位式、带指示灯式及自锁式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按键帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有些产品可通过多个元件的串联增加触头对数。
还有一种自持式按键，按下后即可自动保持闭合位置，断电后才能打开。
轻触开关的四个引脚分别为常开和常闭，究竟用哪两个是取决于线路的要求，例如一个简单的自锁线路就是一个按键的常闭作为停止，一个按键的常开为启动。
在对于没有按下按键的情况下是接通的叫常闭，而按下按键后就会断开了。
在没有按下按键的情况下是断开的叫常开，而按下按键后就接通了。
轻触开关可以完成启动、停止、正反转、变速以及互锁等基本控制。
通常每一个按键开关有两对触点。
每对触点由一个常开触点和一个常闭触点组成。
当按下按键，两对触点同时动作，常闭触点断开，常开触点闭合。
二、轻触开关原理分析轻触开关这种结构可以简单地以一体注塑来实现，因此大大方便了制造和装配。
接近开关工作原理分类: 接近开关工作原理：电感式接近开关工作原理，电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成开关面板及与开关面板相连接的凸起按钮，其特征在于所述的按钮通过其两侧的弧形连接条与面板连为一体，所述的按钮、连接条、面板以一体注塑为佳，所述的按钮以外套有一装饰套为佳。
本实用新型的弧形连接条因其自身的细条形而具有一定的弹性，因此当中央按钮被按下、再放开时，弧形连接条的弹性作用将使其复位，因而无需再在按钮之下设置复位弹簧，同时利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
阿尔卑斯轻触开关规格书
阿尔卑斯轻触开关规格书阿尔卑斯轻触开关规格书是一种功能齐全、性能稳定的开关设备，广泛应用于各类电子设备和家居产品。
本规格书旨在介绍阿尔卑斯轻触开关的技术参数、特性功能和使用方法，为用户提供全面的指导和参考。
一、技术参数：1. 电气参数：阿尔卑斯轻触开关的额定电流、额定电压，以及接触电阻等参数要符合相关国际标准。
此外，还需谨慎选择开关的绝缘电阻和耐电压等参数，以确保其在使用过程中的安全稳定性。
2. 机械参数：阿尔卑斯轻触开关的外观尺寸、重量以及机械寿命等参数需要满足用户的需求。
同时，防尘、防水等防护等级也是需要考虑的重要指标。
3. 环境参数：阿尔卑斯轻触开关的工作温度范围、湿度要求和耐振动、耐冲击等能力需要清晰规定，以保证其在各种恶劣环境下的可靠性和稳定性。
二、特性功能：1. 可靠性：阿尔卑斯轻触开关采用高品质的材料和精密制造工艺，具有卓越的耐用性和稳定性，能够长时间稳定运行，并且对干扰信号具有较好的抗干扰能力。
2. 操作感受：阿尔卑斯轻触开关的操作手感舒适，触发力度适中，反馈清晰明确，使用起来用户体验良好。
3. 多功能：阿尔卑斯轻触开关可根据客户需求定制不同的颜色、灯光和形状等，使其在产品中更加出色。
4. 安全性：阿尔卑斯轻触开关具备较高的触点安全间隙，以减少因错误操作而造成的事故风险；此外，还具备过压保护、过流保护等安全功能，有效保护设备和用户的安全。
三、使用方法：1. 安装：在安装阿尔卑斯轻触开关时，需要根据产品要求选择合适的导线，并确保连接可靠牢固；同时，还需要注意正确连接导线的极性，确保开关能够正常工作。
2. 维护：定期对阿尔卑斯轻触开关进行清洁和保养是必要的，可以使用无水酒精等清洁剂进行清洁，避免灰尘和污垢进入开关内部，影响其性能。
3. 使用注意事项：使用过程中，需要避免长时间过载使用，以免损坏开关；当发现开关异常或出现故障时，应及时停止使用，并联系专业技术人员进行维修。
总之，阿尔卑斯轻触开关规格书详细介绍了该产品的技术参数、特性功能和使用方法，为用户提供了全面、生动、有指导意义的信息。
轻触开关基础知识
电 路 图
此开关属于2P3T （双排3档）
SS43D01 G11电路
图1 :1与3;5-7脚通
图1 :1与3;6-7脚通
图1 :3与4;7-8脚通
KAN0611电路
• 电路
编码器电路图
•
•
例如：按照8421图（右图），当按到1时，Ｃ和１通，其他都不通；按到２时 Ｃ和２通，其他都不通；按到３时，Ｃ和１、２通，其他都不通，以此类推。 Common c connected to Terminate(常见的c连接到终止)
电气性能
• 触点抖动:按照正常使用时的力度轻按手柄中心（每秒3～4次），在导通和断 开过程中测试开关抖动
可靠性能
• • 机械寿命： 根据下面的测试要求进行测试：DC 12V，50mA不带负ห้องสมุดไป่ตู้，按动速率：1次/秒， （3）按力：按力的1.5倍
可靠性能
• • 电气寿命 在带以下负荷的条件下，DC 12V，50mA负载时，按动速率：1次/秒，（3） 按力：按力的1.5倍，在寿命试验设备上连续转换，所得寿命数据
电气性能
• 接触电阻：在以 5V 10mA的直流电源或不低于1KHz的交流电源的电路中，以一个等于2倍按 力的静负荷施加于手柄中心,≤100mΩ; 电阻 (1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• • 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖板 的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ) 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧

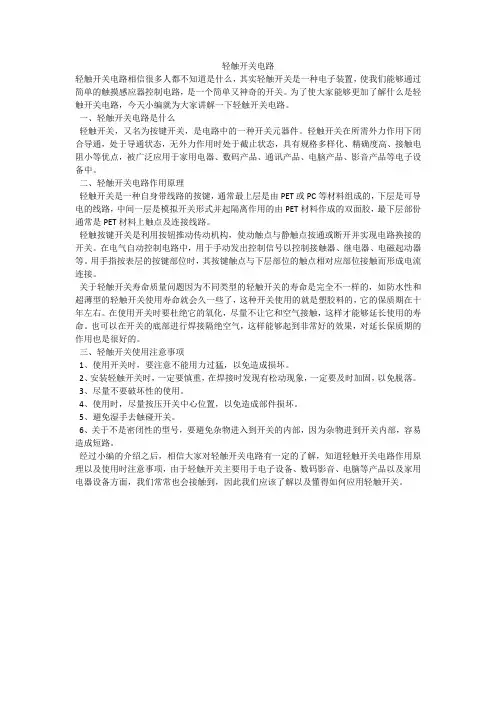

轻触开关电路
轻触开关电路轻触开关电路相信很多人都不知道是什么，其实轻触开关是一种电子装置，使我们能够通过简单的触摸感应器控制电路，是一个简单又神奇的开关。
为了使大家能够更加了解什么是轻触开关电路，今天小编就为大家讲解一下轻触开关电路。
一、轻触开关电路是什么轻触开关，又名为按键开关，是电路中的一种开关元器件。
轻触开关在所需外力作用下闭合导通，处于导通状态，无外力作用时处于截止状态，具有规格多样化、精确度高、接触电阻小等优点，被广泛应用于家用电器、数码产品、通讯产品、电脑产品、影音产品等电子设备中。
二、轻触开关电路作用原理轻触开关是一种自身带线路的按键，通常最上层是由PET或PC等材料组成的，下层是可导电的线路，中间一层是模拟开关形式并起隔离作用的由PET材料作成的双面胶，最下层部份通常是PET材料上触点及连接线路。
轻触按键开关是利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。
在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
用手指按表层的按键部位时，其按键触点与下层部位的触点相对应部位接触而形成电流连接。
关于轻触开关寿命质量问题因为不同类型的轻触开关的寿命是完全不一样的，如防水性和超薄型的轻触开关使用寿命就会久一些了，这种开关使用的就是塑胶料的，它的保质期在十年左右。
在使用开关时要杜绝它的氧化，尽量不让它和空气接触，这样才能够延长使用的寿命。
也可以在开关的底部进行焊接隔绝空气，这样能够起到非常好的效果，对延长保质期的作用也是很好的。
三、轻触开关使用注意事项1、使用开关时，要注意不能用力过猛，以免造成损坏。
2、安装轻触开关时，一定要慎重，在焊接时发现有松动现象，一定要及时加固，以免脱落。
3、尽量不要破坏性的使用。
4、使用时，尽量按压开关中心位置，以免造成部件损坏。
5、避免湿手去触碰开关。
6、关于不是密闭性的型号，要避免杂物进入到开关的内部，因为杂物进到开关内部，容易造成短路。
轻触开关的使用说明
轻触开关的使用说明一、产品概述轻触开关是一种电器开关，其工作原理是通过轻触的方式进行开关操作。
它广泛应用于各种电子产品和家用电器中，如手机、平板电脑、照明灯具等，能够提供方便的开关控制功能。
二、产品特点1. 灵敏度高：轻触开关响应速度快，对轻微触摸即可实现开关操作。
2. 结构简单：轻触开关通常采用触点和触发器结构，使得开关体积小、安装和维护方便。
3. 轻巧美观：轻触开关外观设计精致，轻巧美观，能够与各种电子产品相匹配。
4. 耐用可靠：轻触开关采用优质材料制作，具有良好的耐用性和可靠性。
三、使用方法1. 开关状态轻触开关通常有两种状态：打开和关闭。
当轻触开关处于打开状态时，一般会有相关指示灯或者声音提示；当处于关闭状态时，则没有相关提示。
2. 操作方式轻触开关的操作非常简单，只需用手指轻触开关面板即可实现开关状态的切换。
在使用过程中，需注意轻触力度，以免造成误操作。
3. 注意事项在使用轻触开关时，应避免使用过大的力量进行按压，以免损坏开关；应尽量避免在潮湿的环境中使用轻触开关。
四、维护保养1. 常规清洁轻触开关通常安装在电子产品中，平时可以用干净的软布轻轻擦拭开关表面，保持开关的清洁。
2. 防水防尘轻触开关通常采用密封结构设计，具有一定的防水防尘性能。
但在使用过程中，仍需注意避免水或者灰尘进入开关内部，以免影响开关的正常使用。
3. 定期检查定期检查轻触开关的工作状态，确保开关表面无损坏、触发灵敏、指示灯正常。
五、产品应用轻触开关广泛应用于各种电子产品和家用电器中，包括以下领域：1. 手机和平板电脑：作为电源开关、音量调节开关等功能。
2. 照明灯具：作为电灯的开关控制。
3. 家用电器：如电视、空调等产品的开关控制。
六、注意事项1. 请勿对轻触开关使用过大的力量进行按压，以免损坏开关。
2. 请避免在潮湿的环境中使用轻触开关，以免发生触电或者因潮湿导致开关故障。
3. 在清洁开关时，务必断开电源，在不通电的情况下用干净的软布轻轻擦拭开关表面，避免使用带有化学成分的清洁剂。
微动开关的分类
微动开关的分类1. 什么是微动开关？微动开关（Micro Switch），也被称为微动触点开关或轻触开关，是一种常见的电子开关类型。
它的主要功能是在一定的电路条件下，通过使用弹簧力或按键来实现电路的开关和关闭。
微动开关是大多数电气和电子设备中必不可少的组成部分。
常见的微动开关结构如下图所示：微动开关微动开关2. 微动开关的分类2.1 按触杆分类按触杆是微动开关的一个重要部分，它是用来控制触点开关的。
微动开关按触杆的不同形状决定了微动开关的使用范围和特点，按触杆主要有以下几种类型：•直杆型：直杆型触杆是目前市场上最常见的一种，它适用于大多数场合。
具有压力大、重复精度高等特点。
•短杆型：短杆型的触杆非常适合在小空间内使用，它的短小结构可以让微动开关具有较小的体积和较高的响应速度。
•带杆型：带杆型的触杆比较长，可以延伸到开关范围之外，使得开关更加灵活。
•细杆型：细杆型的触杆属于一种特殊的触杆形式，它非常适合在小型电子设备中使用，具有较小的弹性变形和负载能力。
2.2 触点类型分类触点分为常开型和常闭型两种，这两种类型具有不同的电路连通方式。
•常开型微动开关：当开关按下时，触点闭合，电路通断；当开关弹起时，触点断开。
•常闭型微动开关：当开关按下时，触点断开，电路断开；当开关弹起时，触点闭合。
2.3 安装方式分类安装方式分为直装式和侧装式两种：•直装式：微动开关底部有板状部分，通常安装在面板上或板子上，直接固定安装就可以。
•侧装式：整体结构较长，旁边有哪些小型垂直板，通常侧插即可安装。
2.4 电压等级分类微动开关也可以根据电压等级进行分类，分为：•AC微动开关•DC微动开关AC和DC微动开关的主要区别在于电压标准不同。
AC微动开关一般适用于50Hz或60Hz交流电压系统，而DC微动开关一般适用于直流电压系统。
3. 总结综上所述，微动开关是常见的电子开关之一，按触杆、触点类型、安装方式和电压等级等多个方面进行分类，不同的分类使得微动开关可以在不同的环境中使用，具有多种特点和功能。
